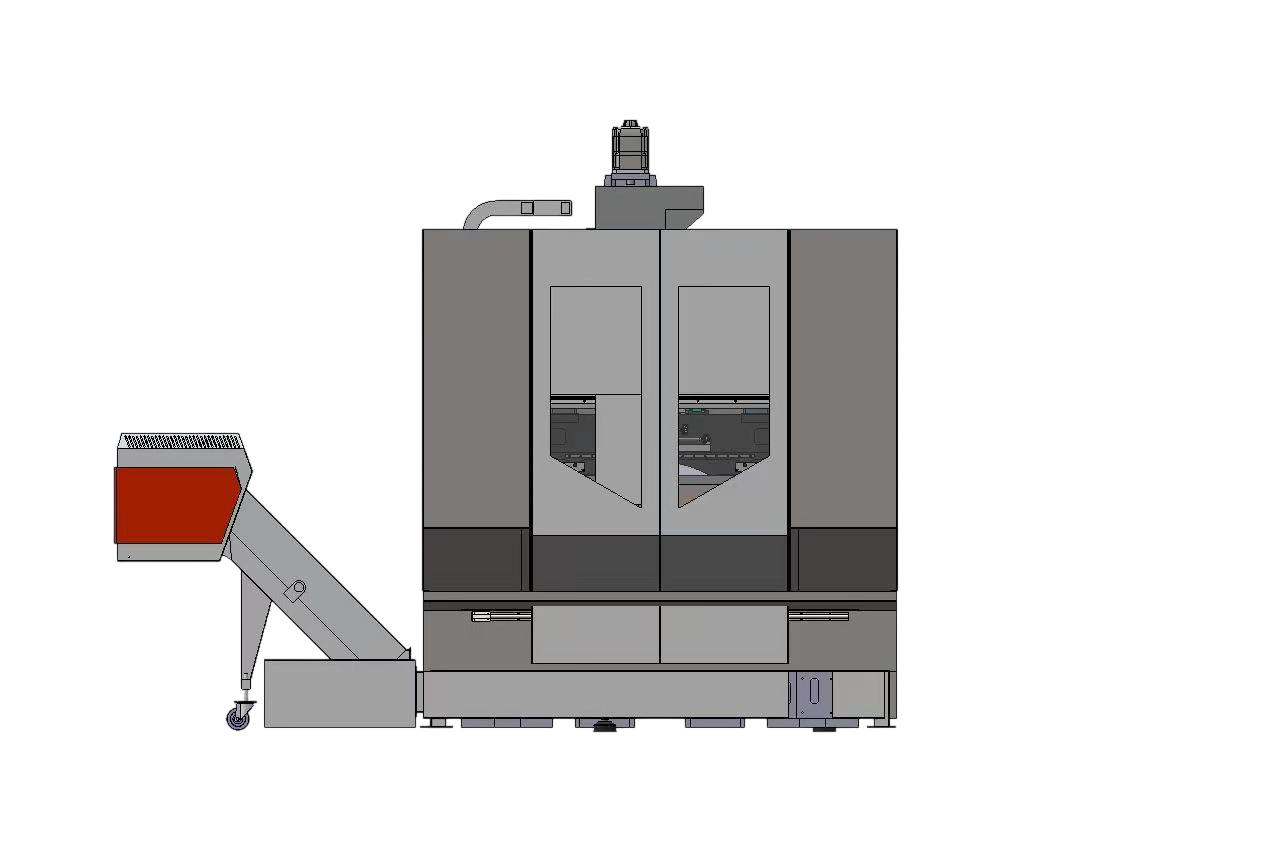

Le centre d'usinage 5 axes à portique vertical adopte une base en U combinée à une structure supérieure en pont pour former un caisson complet, formant un circuit de flux de force entièrement fermé. La structure présente une rigidité et une stabilité élevées. Sa structure symétrique minimise les erreurs de déformation thermique, l'entraînement triaxial est proche du centre de gravité, la réactivité et la synchronisation des mouvements sont excellentes, la précision d'usinage et la finition de la machine-outil sont élevées et la stabilité est excellente.
Max. Voyage sur l'axe X :
460mmMax. Voyage sur l'axe Y :
460mmMax. Voyage sur l'axe Z :
400mmPoids maximum des pièces :
200/100KGCaractéristiques de l'ensemble de la machine
 | 1. Le magasin d'outils est équipé d'un variateur de fréquence et le bras d'outil est contrôlé par un convertisseur de fréquence, ce qui améliore efficacement l'efficacité du traitement du produit ; 2. Configuration φ150-HSKA 63-16 000 tr/min. La broche électrique haute fréquence offre une puissance élevée et une large plage de puissance. Elle est équipée d'un système de serrage à ressort et de desserrage hydraulique. Elle est équipée d'un codeur annulaire coaxial, capable de synchroniser la vitesse instantanée et l'angle de rotation de la broche, et d'assurer un fonctionnement continu à grande vitesse. Elle offre de bonnes performances d'usinage, une forte capacité de surcharge et une fonction de taraudage rigide. 3. Le roulement de la broche est lubrifié à la graisse et offre de bonnes performances à grande vitesse. L'outil de broche est serré par un ressort et libéré par pression hydraulique. 4. Le joint labyrinthe à l'avant de la broche est équipé d'une protection contre la pression d'air, et le trou conique de la broche est nettoyé à l'air comprimé. Protection contre la poussière et les copeaux. |
Caractéristiques de la machine optique
1. Utilisez un rail à rouleaux Taiwan PMI, une vis Taiwan PMIC3 Grade, des roulements d'origine japonais NACHI, précontraints pour éviter les déplacements thermiques ;
2. Le moulage du lit est réalisé en moulage au sable de résine HT300, après recuit global, vieillissement naturel et deux traitements de vieillissement par vibration à haute fréquence, avec une rigidité élevée, une stabilité élevée, un effet durable et indéformable ;
3. Le centre d'usinage 5 axes à portique vertical adopte une base en U combinée à une structure supérieure en pont pour former un caisson complet, formant un circuit de flux de force entièrement fermé. La structure présente une rigidité et une stabilité élevées. Sa structure symétrique minimise les erreurs de déformation thermique, l'entraînement triaxial est proche du centre de gravité, la réactivité et la synchronisation des mouvements sont excellentes, la précision d'usinage et la finition de la machine-outil sont élevées et la stabilité est excellente.
4. La structure d'installation du plateau tournant à berceau semi-ouvert permet aux clients de réaliser facilement des configurations de supports simples ou doubles, d'entraînements à cames à rouleaux, d'entraînements par moteur DD et de configurations de différents disques et modules de berceau haut à axe central. Elle répond aux exigences de traitement de surfaces complexes et de produits multi-facettes.
5. Broche électrique HSKA63 haute rigidité 150 mm de Foreign Economics, conception de pulvérisation annulaire.
Paramètres techniques
| Voyage | X/Y/Z axe | mm | 460/460/400 |
| Distance entre le nez de la broche et la table de travail | mm | 140-540 | |
| Formulaire de suivi | Rails de guidage à rouleaux | ||
| Platine | Taille de la table tournante | mm | φ400 |
| Distance de la table par rapport au centre de rotation | mm | 25 | |
| Capacité de charge maximale de l'établi (0 °/90 ° ) | Kg | 200/100 | |
| T Rainure | Non/mm | 8-14x45 ° | |
| Angle de rotation | Dépenser | Climatisation : ±110/360 | |
| Trou conique de la broche (dimensions du modèle/d'installation) | HSKA63 | ||
| Broche | Vitesse de broche | tr/min | 16000 |
| Mode d'entraînement de la broche | Broche électrique | ||
| Alimentation | X/Y/Z Avance rapide des axes | m/min | 36/36/36 |
| Avance de coupe maximale | mm/min | 10000 | |
| Dispositif de changement d'outils | Méthode de changement d'outil | Traductionnel | |
| Spécifications du manche de l'outil | taper | HSKA63 | |
| Capacité de l'outil | outils | 18 | |
| Diamètre maximal de l'outil (outil de coupe) | mm | 80 | |
| Diamètre maximal de l'outil (sans outil) | mm | 80 | |
| Longueur maximale de l'outil | mm | 250 | |
| Poids maximal de l'outil | kg | 8 | |
| Temps de changement d'outil le plus rapide | seconde | 4 | |
| Moteur | Moteur de broche | kw | 20 |
| Servomoteur à trois axes | kw | S08-AM28-30-F4/S08-A M28-30-F4/S08-AM 28-30B-F4 | |
| Coupe du moteur de la pompe à eau | m/hm | 4-60 | |
| Précision | Précision de positionnement | mm | ±0,005 |
| Précision de positionnement répétée | mm | ±0,003 | |
| Besoins en énergie | Besoins en énergie | kv | 20 |
| Exigences relatives à la source d'air | Kg/cm | 6 à 8 | |
| Taille de la machine | Longueur*Largeur*Hauteur | mm | 2800x2200x2900 |
| Whuit | T | 5 |
