De nombreux problèmes d'usinage ne proviennent pas de la machine elle-même, mais d'un mauvais choix de méthode de fraisage. Si vous avez déjà rencontré des difficultés avec un état de surface médiocre, des temps d'usinage longs ou une usure excessive des outils, la différence entre le fraisage en bout et le fraisage périphérique pourrait en être la cause.
Bien que ces deux opérations de fraisage CNC soient courantes, elles ont des objectifs différents et produisent des résultats différents. Savoir quand utiliser chaque méthode permet d'améliorer la qualité des pièces, d'accroître l'efficacité d'usinage et de réduire les coûts de production.
Dans ce guide, nous détaillerons les principales différences entre le fraisage frontal et le fraisage périphérique, expliquerons dans quels cas chaque méthode est la plus adaptée et vous aiderons à choisir la bonne approche pour votre prochain projet d'usinage.

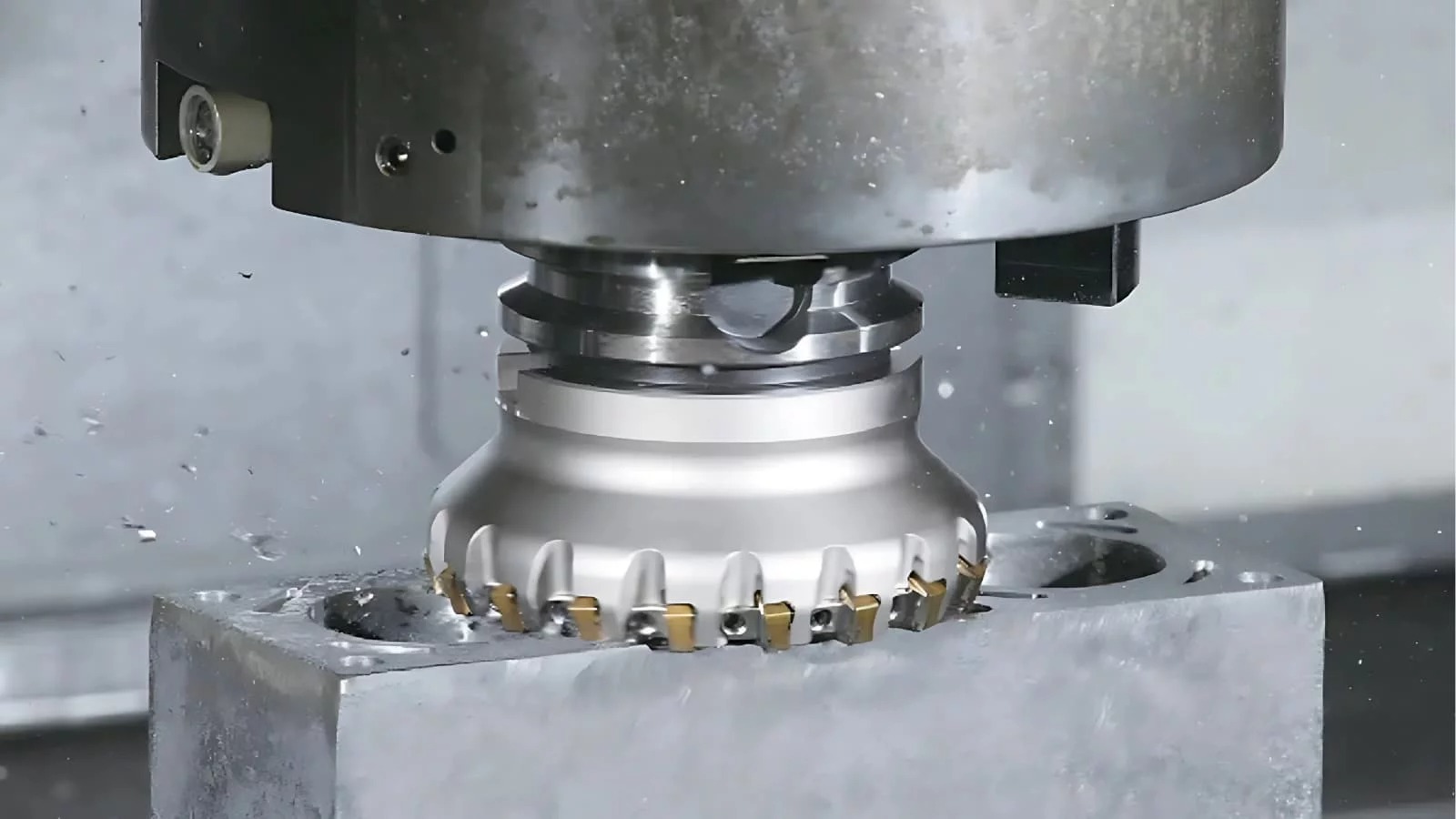

Le fraisage en bout est un procédé d'usinage où l'action de coupe est principalement générée par la face (extrémité) de la fraise. Celle-ci tourne perpendiculairement à la surface de la pièce, enlevant de la matière pour obtenir une finition lisse et plane. C'est l'une des opérations de fraisage les plus courantes. centres d'usinage CNC.
Lors du fraisage en bout, la fraise entre en contact avec la surface supérieure de la pièce. L'essentiel de la coupe est effectué par les plaquettes situées sur la face de la fraise, tandis que celles situées sur le pourtour contribuent à améliorer l'état de surface. En se déplaçant sur la pièce, la fraise enlève une couche de matière uniforme, ce qui la rend idéale pour l'usinage de grandes surfaces planes.
Taux d'enlèvement de matière élevé pour un usinage plus rapide des grandes surfaces.
Excellente finition de surface, réduisant le besoin d'opérations de finition supplémentaires.
Performances de coupe stables, notamment lorsqu'elles sont associées à un centre d'usinage CNC rigide.
Adapté à l'ébauche et à la semi-finition, contribuant à améliorer l'efficacité globale de l'usinage.
Le fraisage en bout est largement utilisé lorsqu'une surface plane et précise est requise. Voici quelques applications typiques :
Pour les fabricants soucieux de la productivité et de la qualité de surface, le fraisage en bout est souvent le premier choix pour usiner efficacement de grandes surfaces planes.

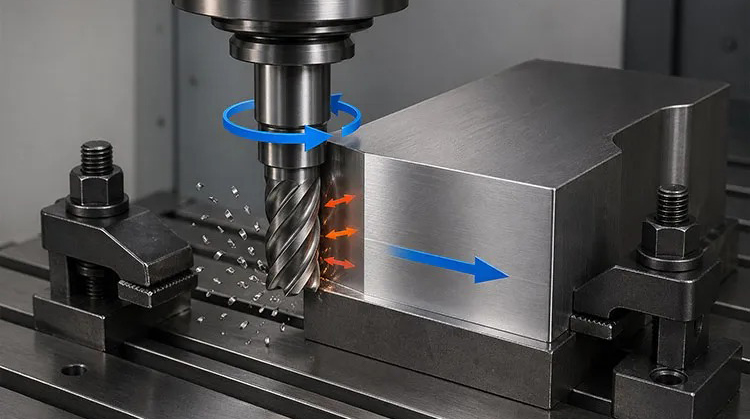

Le fraisage périphérique, également appelé fraisage de surface, est un procédé d'usinage où la coupe est principalement réalisée par les dents situées sur la circonférence extérieure de la fraise. Contrairement au fraisage en bout, la fraise tourne parallèlement à la surface de la pièce, ce qui le rend idéal pour l'usinage d'arêtes, de rainures, d'épaulements et de profils complexes.
Lors du fraisage périphérique, les arêtes de coupe latérales de l'outil enlèvent continuellement de la matière à mesure que la fraise se déplace le long de la pièce. L'action de coupe étant concentrée sur le diamètre extérieur de la fraise, cette méthode offre un meilleur contrôle des dimensions des parois latérales et de la précision du profil.
Haute précision dimensionnelle pour les parois latérales et les profils.
Convient pour l'usinage de fentes, de rainures et d'épaulements.
Meilleur contrôle des contours complexes et des arêtes.
Compatible avec une large gamme de fraises, il convient à diverses tâches d'usinage.
Le fraisage périphérique est couramment utilisé pour les pièces nécessitant des détails latéraux précis plutôt que de grandes surfaces planes. Exemples d'applications :
Lorsque votre projet exige des bords précis, des profils détaillés ou des formes complexes, le fraisage périphérique est généralement la méthode d'usinage la plus efficace.
À première vue, le fraisage en bout et le fraisage périphérique peuvent sembler similaires : tous deux utilisent des outils de coupe rotatifs pour enlever de la matière. Cependant, le mode de contact entre l’outil et la pièce est totalement différent, ce qui influe directement sur l’efficacité d’usinage, l’état de surface, la précision et le type de finitions réalisables.
Pour comprendre la différence, rien de plus simple : le fraisage en bout est principalement utilisé pour usiner des surfaces planes, tandis que le fraisage périphérique est plus adapté à l’usinage d’arêtes, de rainures et de profils. Le tableau comparatif ci-dessous met en évidence les principales différences.
Fonctionnalité | Fraisage frontal | Fraisage périphérique |
Position de coupe | Arêtes de coupe sur la face du coupe-légumes | bords de coupe autour de la circonférence de la fraise |
Orientation de la fraise | Perpendiculaire à la surface de la pièce | Parallèle à la surface de la pièce |
Objectif principal | Usinage de grandes surfaces planes | Usinage des arêtes, des rainures, des épaulements et des profils |
Finition de surface | Excellent sur les surfaces planes | Excellent sur les parois latérales et les contours |
Taux d'enlèvement de matière | Haut | Modéré |
Précision dimensionnelle | Bon pour les surfaces planes | Meilleure précision des parois latérales et du profil |
Outils typiques | Broyeurs à mâchoires, broyeurs à coquilles | Fraises en bout, fraises à surfacer et à dresser, fraises à plaquer |
Meilleures applications | Surface de surface, dégrossissage, semi-finition | rainurage, profilage, contournage, fraisage d'épaulement |
Il n'existe pas d'option universellement « meilleure » — le bon choix dépend de la pièce que vous usinez.
Optez pour le fraisage en bout si votre objectif est d'enlever rapidement de la matière de grandes surfaces planes tout en obtenant une finition lisse.
Choisissez le fraisage périphérique si votre pièce nécessite des parois latérales précises, des fentes, des rainures ou des contours complexes où la précision dimensionnelle est plus importante que la vitesse d'enlèvement de matière.
Dans de nombreux projets d'usinage CNC, ces deux méthodes de fraisage sont utilisées conjointement. Un flux de travail courant consiste à réaliser un surfaçage pour préparer une surface de référence plane, suivi d'un fraisage périphérique pour usiner les arêtes, les cavités et les détails de la pièce. La combinaison de ces deux procédés permet d'améliorer l'efficacité d'usinage tout en garantissant une qualité de pièce élevée.
Absolument. En réalité, la plupart des projets d'usinage CNC utilisent à la fois le fraisage frontal et le fraisage périphérique, plutôt que de se fier à une seule méthode. Chaque méthode a un objectif différent, et leur combinaison offre souvent le meilleur compromis entre efficacité, précision et qualité de surface.
Un processus d'usinage typique peut ressembler à ceci :
Par exemple, lors de l'usinage d'une plaque de moule, la surface supérieure est généralement d'abord fraisée en bout pour garantir sa planéité. Les cavités, les nervures et les parois latérales sont ensuite usinées par fraisage périphérique afin d'obtenir la géométrie et la précision requises.
En exploitant au mieux chaque méthode de fraisage, les fabricants peuvent réduire les temps d'usinage, améliorer la qualité des pièces, limiter l'usure inutile des outils et optimiser l'utilisation de leurs centres d'usinage CNC. Au lieu de s'opposer, le fraisage en bout et le fraisage périphérique fonctionnent de concert pour produire des résultats d'usinage plus efficaces et plus fiables.
1. Le fraisage frontal est-il meilleur que le fraisage périphérique ?
Pas nécessairement. Aucune des deux méthodes n'est meilleure que l'autre dans toutes les situations. Le fraisage en bout est idéal pour usiner rapidement de grandes surfaces planes, tandis que le fraisage périphérique est plus adapté à la réalisation de parois latérales précises, de rainures et de profils complexes. Le choix optimal dépend de la géométrie de la pièce et de vos objectifs d'usinage.
2. Une même fraise peut-elle effectuer à la fois le fraisage en bout et le fraisage périphérique ?
Certaines fraises peuvent réaliser les deux opérations sur des pièces de petite taille, mais les outils dédiés offrent généralement de meilleurs résultats. Les fraises à surfacer sont optimisées pour un usinage de surface efficace, tandis que les fraises et les fraises latérales sont conçues pour le profilage, le rainurage et l'usinage de parois.
3. Quelle méthode de fraisage offre une meilleure finition de surface ?
Cela dépend de la surface à usiner. Le fraisage frontal produit généralement une finition plus lisse sur les grandes surfaces planes, tandis que le fraisage périphérique offre une meilleure finition et une plus grande précision dimensionnelle sur les parois latérales et les contours.
4. Le fraisage frontal est-il plus rapide que le fraisage périphérique ?
Pour l'usinage de grandes surfaces planes, oui. Le fraisage en bout utilise plusieurs arêtes de coupe pour enlever efficacement la matière, ce qui en fait le choix privilégié pour des taux d'enlèvement de matière élevés. Le fraisage périphérique est généralement plus lent, mais offre un meilleur contrôle pour l'usinage de détails.
5. Quand faut-il utiliser conjointement le fraisage frontal et le fraisage périphérique ?
De nombreuses pièces usinées par commande numérique nécessitent ces deux opérations. Une approche courante consiste à commencer par le surfaçage pour créer une surface de référence plane, puis à réaliser le fraisage périphérique pour usiner les rainures, les poches, les épaulements et les profils. La combinaison de ces deux méthodes améliore à la fois l'efficacité d'usinage et la qualité globale des pièces.
6. Quel type de machine CNC convient à la fois au fraisage frontal et au fraisage périphérique ?
Un centre d'usinage CNC rigide, doté d'une broche stable et d'un système de positionnement précis, permet de réaliser efficacement ces deux opérations. Qu'il s'agisse d'usiner des surfaces planes ou des profils complexes, la rigidité et la stabilité de la machine sont essentielles pour garantir une précision et une qualité de surface constantes.
Le fraisage en bout et le fraisage périphérique ne sont pas des procédés concurrents, mais complémentaires. Le fraisage en bout est privilégié pour l'usinage rapide de grandes surfaces planes, tandis que le fraisage périphérique offre la précision nécessaire pour les rainures, les parois latérales et les profils complexes.
Au lieu de vous demander quelle méthode est la meilleure, concentrez-vous sur celle qui correspond le mieux à votre tâche d'usinage. Choisir la bonne stratégie de fraisage permet d'améliorer la qualité de surface, de raccourcir les temps de cycle et de réduire l'usure inutile des outils.
