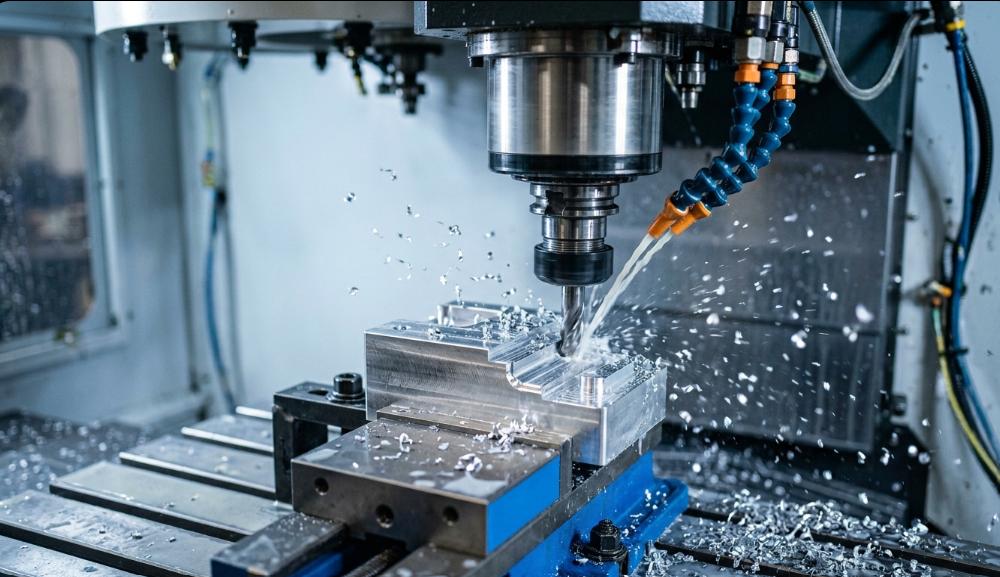

Le fraisage CNC est l'un des procédés de fabrication les plus utilisés pour la production de composants de précision dans des secteurs tels que l'aérospatiale, l'automobile, les dispositifs médicaux, l'électronique, l'énergie et les équipements industriels. Ce procédé permet aux fabricants de créer des pièces de haute précision aux géométries complexes tout en garantissant une qualité constante tout au long de la production.
Cependant, obtenir d'excellents résultats en fraisage CNC ne se résume pas à utiliser une machine CNC de pointe. La qualité et la précision d'une pièce usinée dépendent d'une combinaison de facteurs intervenant tout au long du processus de fabrication. L'état de la machine, les outils de coupe, les paramètres d'usinage, les matériaux de la pièce, les méthodes de fixation, les conditions environnementales et les procédures de contrôle qualité ont tous une incidence sur le résultat.
Pour les fabricants opérant dans des secteurs à hautes exigences, il est essentiel de comprendre les facteurs qui influencent la qualité du fraisage CNC. En optimisant chaque étape du processus d'usinage, les entreprises peuvent réduire les défauts, améliorer la productivité, prolonger la durée de vie des outils et produire de manière constante des composants conformes aux spécifications techniques les plus strictes.
La qualité du fraisage CNC se mesure à la précision et à la régularité avec lesquelles une pièce répond à ses spécifications de conception. Les fabricants évaluent généralement la qualité selon quatre critères principaux.
La précision dimensionnelle désigne la conformité d'un composant fini aux dimensions spécifiées dans les plans techniques ou les modèles CAO. Même de faibles variations dimensionnelles peuvent engendrer des problèmes d'assemblage, réduire les performances du produit ou provoquer une défaillance du composant dans des applications critiques.
Des secteurs comme l'aérospatiale, la fabrication de dispositifs médicaux et la production automobile exigent souvent des tolérances extrêmement serrées, ce qui fait de la précision dimensionnelle l'un des indicateurs les plus importants de la qualité d'usinage.
L'état de surface décrit la texture et la régularité d'une surface usinée. Un état de surface de haute qualité améliore les performances fonctionnelles et esthétiques. Dans de nombreuses applications, la qualité de surface influe directement sur la résistance à l'usure, le coefficient de frottement, l'étanchéité, la résistance à la fatigue et la résistance à la corrosion.
Les tolérances géométriques évaluent la forme, l'orientation et la position d'éléments spécifiques au sein d'un composant. Une pièce peut satisfaire aux exigences dimensionnelles, mais présenter une défaillance si les tolérances géométriques ne sont pas respectées. Un contrôle géométrique précis garantit un ajustement, un alignement et un fonctionnement corrects.
La production industrielle moderne exige la capacité de fabriquer de grandes quantités de composants identiques. La répétabilité désigne la capacité d'une machine à produire de manière constante des pièces conformes aux mêmes spécifications, et ce, sur plusieurs cycles de production.
Le maintien de la répétabilité est essentiel pour réduire les défauts, minimiser les déchets et garantir la satisfaction du client.
Chaque matériau présente des défis d'usinage uniques qui doivent être relevés pour maintenir la qualité.
Matériel | Défis courants du fraisage CNC |
Aluminium | Formation de bavures, arête rapportée, adhérence de l'outil |
Acier inoxydable | Écrouissage, températures de coupe élevées |
Titane | Usure rapide des outils, concentration de chaleur et faible conductivité thermique |
Inconel | Forces de coupe importantes, accumulation de chaleur et durée de vie réduite de l'outil |
Plastiques techniques | Distorsion thermique, difficultés de contrôle de la puce |
La compréhension de ces défis permet aux fabricants de mettre en œuvre des stratégies appropriées en matière d'outillage, de refroidissement et d'usinage.
Le machine CNC Elle constitue le fondement de la précision d'usinage. Même des outils de haute qualité et une programmation avancée ne peuvent compenser le manque de rigidité, d'étalonnage ou de stabilité thermique d'une machine. La rigidité de la machine contribue à limiter les déformations lors des opérations de coupe, réduisant ainsi les erreurs dimensionnelles et les vibrations.
La précision de la broche garantit une rotation et un positionnement précis de l'outil, tandis que l'étalonnage régulier de la machine assure la précision de l'alignement et des mouvements. La stabilité thermique est tout aussi importante, car les fluctuations de température peuvent entraîner la dilatation ou la contraction des composants de la machine, affectant ainsi les dimensions des pièces. Un contrôle efficace des vibrations et des broutages contribue à améliorer la finition de surface, la durée de vie de l'outil et la régularité globale de l'usinage.
Outils de coupe L'usinage influe directement sur la finition de surface, la précision dimensionnelle et la productivité. Le choix du matériau, de la géométrie et du revêtement appropriés garantit des performances d'usinage stables, quelle que soit la nature des pièces. Les outils en carbure sont couramment utilisés pour la production à grande vitesse grâce à leur résistance à l'usure et à la chaleur.
La géométrie de l'outil, notamment l'angle de coupe, l'angle d'hélice et la conception des goujures, influe sur l'évacuation des copeaux et les forces de coupe. Les revêtements avancés tels que le TiN, le TiAlN et l'AlTiN réduisent le frottement et améliorent la durabilité. Un contrôle régulier de l'usure et du faux-rond de l'outil est essentiel pour garantir la qualité d'usinage et prévenir les défauts dimensionnels.
Matériaux pour outils | Caractéristiques clés | Meilleures applications |
Carbure | Dureté élevée, excellente résistance à l'usure, tolérance thermique supérieure | Acier, acier inoxydable, titane, production en grande série |
HSS (Acier rapide) | Bonne robustesse, économique, adapté aux vitesses de coupe modérées | Usinage à usage général et matériaux plus tendres |
Céramique | Résistance thermique exceptionnelle, adaptée à l'usinage à très grande vitesse | Aciers trempés et alliages réfractaires |
PCD (diamant polycristallin) | Résistance à l'usure extrêmement élevée et excellente capacité de finition de surface | Aluminium, composites, graphite, matériaux non ferreux |

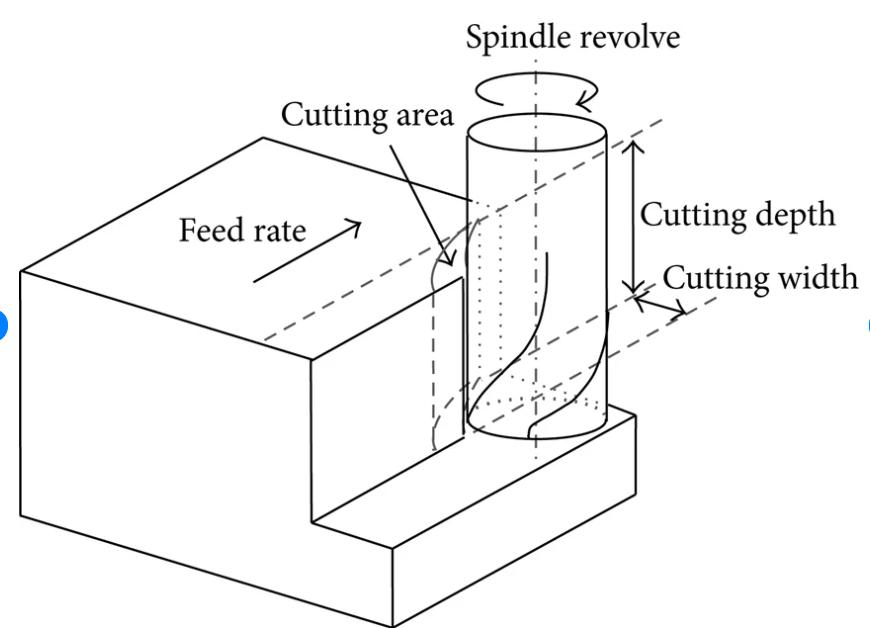

Les paramètres d'usinage déterminent l'interaction entre l'outil de coupe et la pièce. Un mauvais choix de ces paramètres peut entraîner une surchauffe, un mauvais état de surface, une usure prématurée de l'outil et des imprécisions dimensionnelles. Les paramètres clés sont la vitesse de coupe, l'avance, la profondeur de passe et le pas latéral.
Des vitesses de coupe plus élevées peuvent améliorer la productivité, mais aussi accroître la chaleur et l'usure. Les avances doivent être optimisées pour concilier efficacité et qualité de surface. La profondeur de passe et le décalage latéral influent à la fois sur le taux d'enlèvement de matière et sur la stabilité d'usinage. De plus, le choix d'une trajectoire d'outil appropriée contribue à réduire les vibrations et à améliorer l'efficacité d'usinage.
Les caractéristiques des matériaux ont un impact significatif sur les performances et la précision d'usinage. Différents matériaux réagissent différemment aux forces de coupe, à la génération de chaleur et à l'interaction avec l'outil. Les matériaux durs augmentent souvent l'usure de l'outil et la résistance à la coupe, tandis que les matériaux plus tendres peuvent engendrer des bavures ou des problèmes d'adhérence.
La résistance du matériau influe sur les forces d'usinage, et sa conductivité thermique détermine l'efficacité de la dissipation de la chaleur lors de la coupe. Des matériaux comme le titane, l'acier inoxydable et l'Inconel nécessitent des stratégies d'usinage spécifiques car ils génèrent des températures plus élevées et accélèrent l'usure des outils.

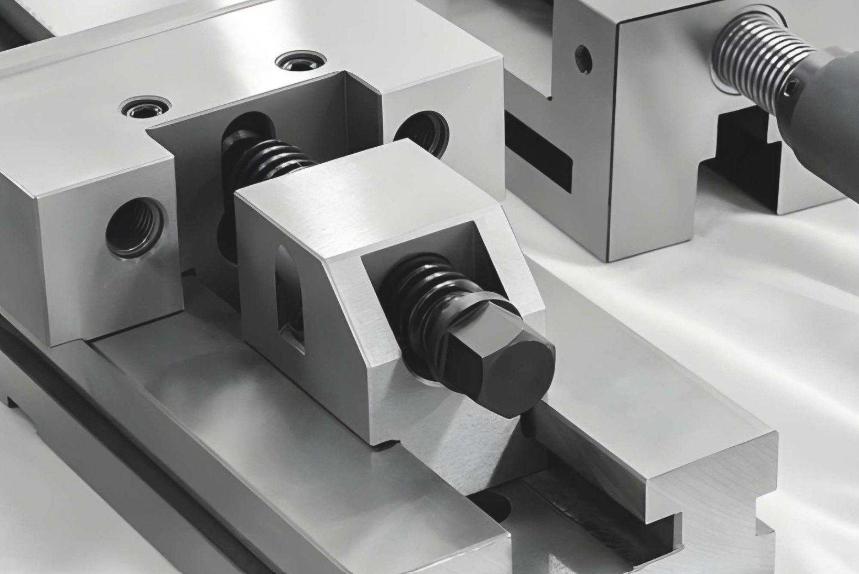

Un système de maintien stable est essentiel pour garantir la précision des pièces tout au long du processus d'usinage. Même un léger mouvement de la pièce peut entraîner des erreurs dimensionnelles et une mauvaise qualité de surface.
Une conception appropriée du dispositif de fixation assure un support et une rigidité adéquats tout en permettant l'accès aux zones d'usinage critiques. La force de serrage doit être soigneusement contrôlée afin d'éviter tout mouvement sans déformer la pièce. Un dispositif de fixation efficace minimise les vibrations, améliore la répétabilité et contribue à maintenir des performances d'usinage constantes tout au long des séries de production.
Le refroidissement et la lubrification sont essentiels pour maîtriser la chaleur et réduire le frottement lors des opérations de fraisage CNC. Sans une alimentation efficace en liquide de refroidissement, les températures excessives peuvent endommager les outils, déformer les pièces et diminuer la précision d'usinage.
Les fluides de coupe améliorent la durée de vie des outils, l'état de surface et facilitent l'évacuation des copeaux. Parmi les méthodes d'arrosage courantes, on trouve l'arrosage par aspersion, les systèmes d'arrosage haute pression, le refroidissement par brumisation et l'arrosage par l'outil. Une gestion thermique et une évacuation des copeaux adéquates contribuent à maintenir des conditions de coupe stables et une qualité de pièce constante.
L'environnement de fabrication peut avoir une influence considérable sur la précision du fraisage CNC, notamment pour les applications de haute précision. Les fluctuations de température peuvent provoquer une dilatation thermique des composants de la machine, des outils et des pièces, entraînant des variations dimensionnelles.
Une humidité excessive peut favoriser la corrosion et l'instabilité des matériaux, tandis que la poussière et les contaminants peuvent affecter les performances des machines et la précision des mesures. Le maintien d'un environnement de production contrôlé garantit la constance de l'usinage à long terme.
Bien que l'usinage CNC soit hautement automatisé, des opérateurs qualifiés restent indispensables pour obtenir des résultats optimaux. Les machinistes expérimentés comprennent l'interaction des variables d'usinage et peuvent identifier les problèmes potentiels avant qu'ils n'affectent la qualité du produit.
Un réglage précis des machines, un choix judicieux des outils et une surveillance continue des processus contribuent à la stabilité des performances d'usinage. Les programmes de maintenance préventive améliorent encore la fiabilité en réduisant les temps d'arrêt imprévus et en préservant la précision des machines.
Le contrôle qualité garantit que les composants usinés répondent systématiquement aux spécifications techniques et aux exigences des clients. Les fabricants modernes intègrent des procédures d'inspection tout au long du processus de production, au lieu de se fier uniquement à l'inspection finale. L'inspection du premier article (FAI) vérifie la conformité du processus avant le lancement de la production en série.
Les contrôles en cours de production permettent de détecter les problèmes au plus tôt, réduisant ainsi les rebuts et les retouches. Les machines à mesurer tridimensionnelles (MMT) assurent une vérification dimensionnelle de haute précision, tandis que le contrôle statistique des processus (CSP) aide les fabricants à suivre les tendances, à réduire les variations et à améliorer la constance globale de la production.
L'industrie manufacturière moderne adopte rapidement des technologies de pointe qui améliorent la précision d'usinage, la productivité et la fiabilité. Ces innovations permettent aux fabricants de répondre à des exigences de production de plus en plus complexes tout en maintenant des normes de qualité élevées.
L'intelligence artificielle révolutionne l'usinage CNC en améliorant la surveillance des outils et les capacités de maintenance prédictive. Les systèmes d'IA analysent les données de production en temps réel. En cas d'anomalie, le système peut alerter les opérateurs avant que des problèmes de qualité graves ne surviennent.
Les systèmes d'usinage adaptatifs ajustent automatiquement les paramètres de coupe en fonction des conditions d'usinage en temps réel. Si des facteurs tels que l'usure de l'outil ou la dureté du matériau varient pendant la production, ces ajustements permettent de maintenir des conditions de coupe stables et de garantir une qualité de produit constante tout au long du processus d'usinage.
La technologie du jumeau numérique crée une représentation virtuelle du processus d'usinage avant le début de la production. En identifiant les problèmes potentiels avant même le lancement de l'usinage proprement dit, les fabricants peuvent réduire les risques de production et améliorer le taux de réussite dès la première passe. Les jumeaux numériques contribuent également à l'optimisation des processus et aux initiatives d'amélioration continue.
L'industrie 4.0 intègre les machines, les capteurs, les logiciels et les systèmes de production dans un environnement numérique connecté. Les environnements de fabrication connectés permettent aux entreprises de surveiller en continu leurs performances et d'apporter des améliorations basées sur les données tout au long du processus de production.
Les avantages comprennent :
Les principaux fabricants de machines CNC savent que l'obtention de résultats de haute qualité exige bien plus qu'un équipement de pointe. Une production réussie repose sur une planification rigoureuse, une expertise en ingénierie et une démarche d'amélioration continue de la qualité. Plusieurs stratégies permettent de minimiser les défauts d'usinage et d'améliorer la régularité de la production.
Avant le début de la production, les ingénieurs examinent attentivement la conception des composants afin d'identifier les éventuels problèmes de fabrication.
Cette évaluation comprend généralement :
L'identification précoce des problèmes potentiels permet d'éviter des problèmes coûteux plus tard dans le processus de production.
L'analyse DFM garantit l'optimisation des composants pour l'usinage CNC. Les ingénieurs évaluent la faisabilité de la production de caractéristiques spécifiques tout en respectant les normes de qualité. En modifiant les conceptions si nécessaire, les fabricants peuvent améliorer l'usinabilité, réduire les coûts et optimiser la qualité des produits.
Les logiciels de simulation modernes permettent aux fabricants de tester numériquement les opérations d'usinage avant le lancement de la production. Cela réduit les risques de production et améliore la fiabilité globale de l'usinage.
Le choix de l'outillage adéquat demeure l'une des décisions les plus importantes en fraisage CNC. Un choix approprié améliore la stabilité d'usinage, prolonge la durée de vie de l'outil et optimise la qualité du produit final.
L'assurance qualité doit être appliquée tout au long du processus de fabrication et non seulement lors de l'inspection finale. Cette approche globale permet aux fabricants de garantir une qualité constante tout en réduisant les défauts et les retouches.
Le choix des facteurs clés de qualité pour le fraisage CNC est essentiel pour obtenir une haute précision, des performances stables et des résultats de production constants. L'état de la machine, les outils de coupe, le choix des matériaux, la qualité de la programmation et le contrôle du processus jouent tous un rôle déterminant dans le résultat final. Une optimisation adéquate de ces facteurs permet aux fabricants de réduire considérablement les défauts, d'améliorer la finition de surface et d'accroître l'efficacité globale.
CNC Yangsenpropose des solutions d'usinage CNC fiables et performantes, conçues pour répondre aux exigences de la production moderne. Axées sur la précision, la stabilité et la rentabilité, CNC Yangsenaide les entreprises à obtenir une meilleure précision d'usinage et une productivité accrue dans différentes applications industrielles.
Si vous souhaitez améliorer les performances de votre fraisage CNC ou optimiser votre efficacité de production, contactez-nous pour découvrir la solution adaptée à vos besoins d'usinage.
