Centres d'usinage à tourillon

Pourquoi choisir les centres d'usinage 5 axes à tourillon Yangsen ?

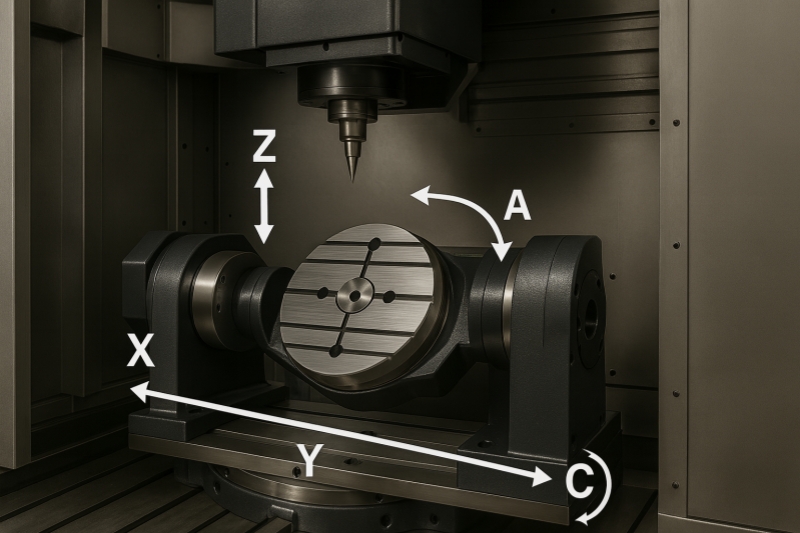

Les centres d'usinage 5 axes à tourillon de Yangsen associent une table rotative à entraînement direct haute performance à une structure machine rigide pour un usinage 5 axes stable et de haute précision. Tous les modèles de cette série sont dotés d'une table compacte à berceau (tourillon) permettant le mouvement simultané des axes A et C, ce qui permet de réaliser des pièces complexes en une seule opération avec une précision et une efficacité accrues.

La gamme de produits comprend des centres d'usinage 5 axes de perçage-taraudage, des centres d'usinage verticaux 5 axes, des modèles 5 axes à coulisseau, des structures à pont et des configurations à portique de grande taille. L'ensemble des machines de la gamme partage des éléments techniques fondamentaux, décrits dans la brochure :

1. Tables rotatives à entraînement direct (DD) hautes performances avec jeu nul et réponse dynamique élevée.

2. Conceptions structurelles à haute rigidité, notamment des colonnes en chevrons, des glissières à grande portée et des pièces moulées renforcées.

3. Options de broches à grande vitesse, telles que les broches motorisées BT30/BT40/BBT40 et HSK-A63/HSK-A100.

4. Composants mobiles au poids optimisé pour améliorer les performances dynamiques.

5. Configurations standard comprenant des lampes de travail, des lampes d'avertissement, des protections entièrement fermées, des systèmes de buses de refroidissement, un souffleur d'air, un régleur d'outils, une boîte à outils et un rinçage interne.

6. Configurations optionnelles telles que des régleurs d'outils laser, le palpage de la pièce, un système de refroidissement par immersion, des échelles linéaires, un refroidissement par broche, des convoyeurs à copeaux et divers types de magasins d'outils.

Nos avantages

1. Capacité de production à grande échelle

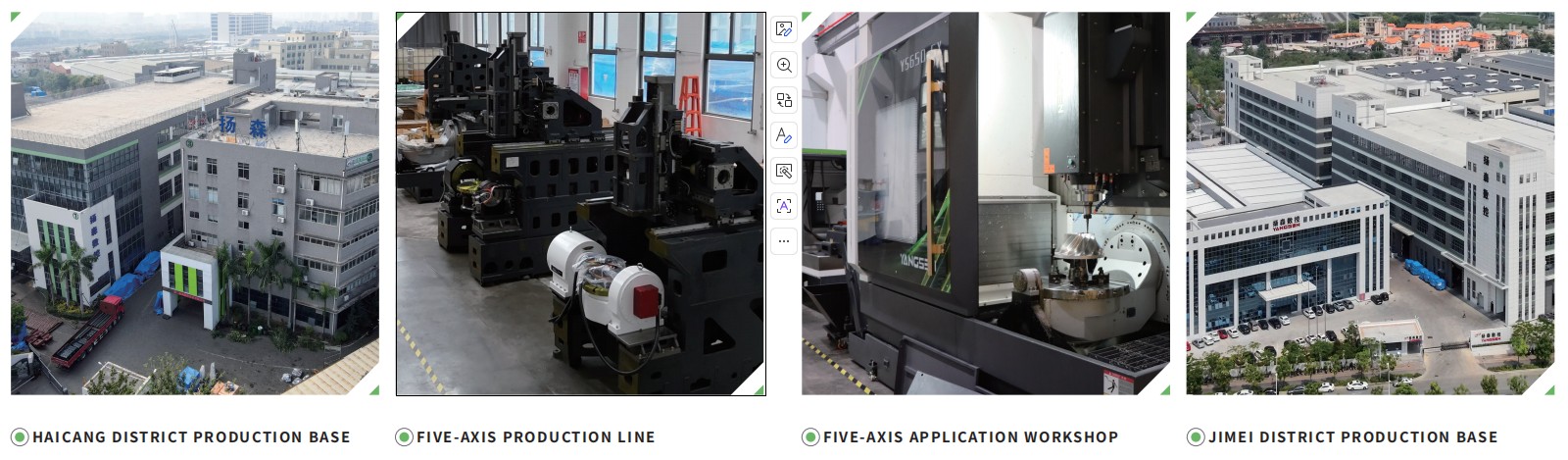

Avec plus de 100 000 m² Grâce à nos sites de production situés dans les districts de Xiamen Haicang et Jimei, nous assurons une capacité de production constante, une livraison efficace et un approvisionnement stable en grand volume à nos partenaires internationaux.

2. Forte capacité d'innovation en R&D

Notre Une équipe de recherche et développement de plus de 100 professionnels Elle collabore avec des institutions académiques de premier plan, notamment l'Université de Xiamen, garantissant ainsi une innovation continue dans la conception des structures de machines, les technologies d'usinage de précision, les systèmes de contrôle et la fabrication intelligente.

3. Une force de propriété intellectuelle de premier plan dans le secteur

Avec plus de 100 brevets fondamentaux autorisés, notamment :

15 brevets d'invention

37 brevets de modèles d'utilité

8 droits d'auteur de logiciels

Nous garantissons un leadership technique, un caractère unique de nos produits et une forte compétitivité dans l'industrie des machines CNC.

4. Vaste réseau mondial de vente et de service après-vente

Avec 30+ réseaux régionaux de vente et de service après-vente, notamment :

Chine du Sud

Chine orientale

Chine du Nord

Marchés d'outre-mer

Nous offrons une réponse rapide, une assistance localisée et un service après-vente fiable à nos clients du monde entier.

Applications des centres d'usinage 5 axes à berceau

Les centres d'usinage cinq axes à berceau Yangsen sont conçus pour les industries exigeant une grande précision, un usinage de géométrie complexe et le traitement de surfaces multiples en une seule opération. Grâce à leur structure rigide, leurs plateaux rotatifs à entraînement direct à grande vitesse et leurs broches motorisées hautes performances, ces machines usinent des composants complexes avec efficacité et une précision exceptionnelle.

Nos solutions à cinq axes sont largement utilisées dans l'aérospatiale, la robotique, les systèmes d'alimentation automobile, les moules de haute précision, les équipements d'automatisation et la fabrication de drones, où la stabilité, la répétabilité et le contrôle simultané des mouvements multi-axes sont essentiels.

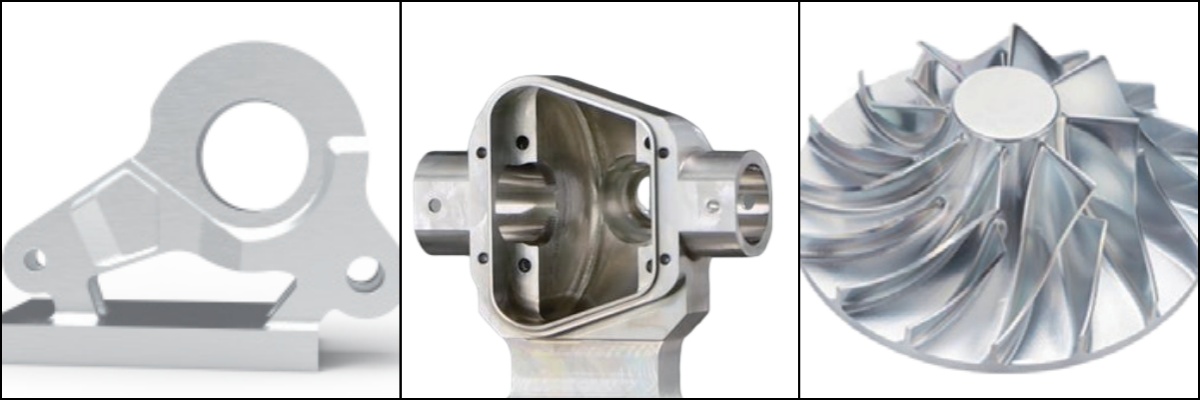

Composants aérospatiaux et aéronautiques

Nos machines sont largement utilisées dans la production de disques aubagés monoblocs, d'aubes de turbines, de roues et de pièces structurelles complexes destinées aux plateformes aéronautiques et aux drones. Leur architecture haute rigidité et leurs deux axes rotatifs à entraînement direct permettent un usinage précis des surfaces de forme libre avec un minimum de repositionnement. Ceci améliore la régularité d'usinage, réduit les temps de réglage et favorise une production en série fiable de composants aérospatiaux légers et haute résistance.

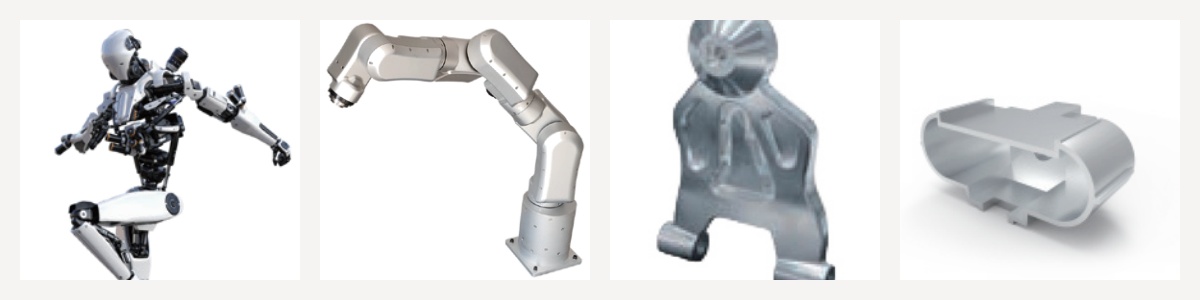

Systèmes de robotique et d'automatisation

Les centres d'usinage cinq axes Yangsen servent à fabriquer des articulations robotiques, des pièces d'articulation de mains humanoïdes, des boîtiers structuraux et des supports de capteurs. Ces pièces présentent souvent des courbes organiques, des angles complexes et des cavités profondes. La structure dynamique de la machine permet un usinage fluide et rapide tout en conservant une précision micrométrique, essentielle pour les systèmes robotiques dont le mouvement est critique.

Fabrication de moules et d'outillages de précision

Pour les fabricants de moules et les applications de finition, les modèles à pont et à portique offrent la rigidité et la stabilité thermique nécessaires aux cycles de finition longs. Ces machines sont couramment utilisées pour les noyaux de moules de haute précision, les électrodes en graphite et en cuivre, ainsi que pour la finition de cavités complexes où la qualité de surface et la répétabilité sont essentielles.

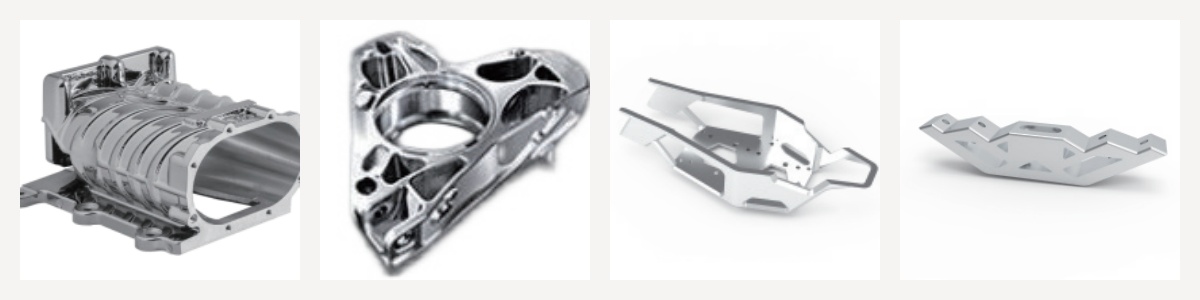

Composants de groupe motopropulseur et de moteur automobile

Les modèles Yangsen, équipés de broches motorisées à couple élevé et de tables à tourillons grand format, sont utilisés pour l'usinage de carters de transmission, de blocs-moteurs, de pièces de turbines et de composants de systèmes de transmission. Leurs performances dynamiques élevées réduisent les temps d'usinage, tandis que leur configuration multiaxes optimisée garantit la précision des tolérances critiques.

Composants électroniques 3C et petites pièces métalliques de précision

Nos modèles compacts sont idéaux pour les boîtiers d'appareils électroniques, les petites pièces en aluminium et les connecteurs de haute précision. Grâce à leurs broches à grande vitesse et à leur réactivité, ils conviennent à la production en grande série et à cadence rapide de pièces de précision légères pour l'électronique grand public, les dispositifs médicaux et les modules d'automatisation.

FAQ

1. Quelle est la principale différence entre les modèles de type forage-taraudage, de type vertical, de type vérin, de type pont et de type portique ?

Chaque structure est conçue pour des dimensions de pièces et des exigences d'usinage différentes :

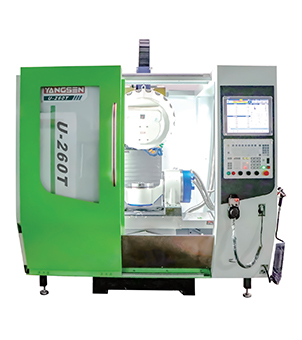

Plateformes de perçage-taraudage (U-260T) – format compact, usinage à grande vitesse pour petites pièces de précision

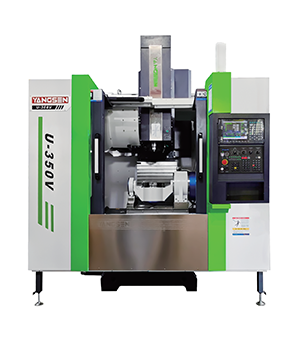

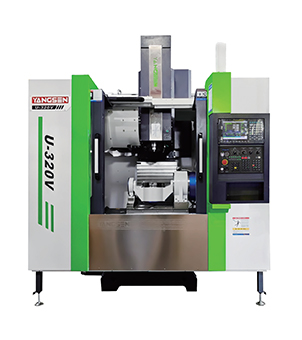

Modèles verticaux (U-320V / U-350V) – pour l'usinage de précision de petites et moyennes pièces

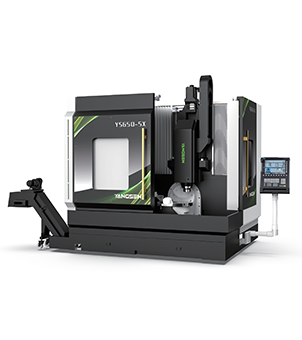

Type à bélier (YS-650-5X) – offre une meilleure accessibilité aux composants aérospatiaux et structuraux

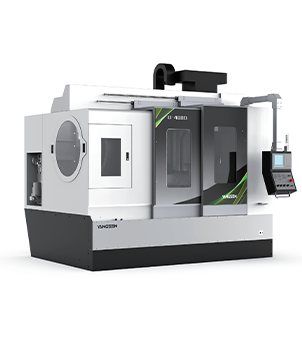

Type pont (U-400D) – rigidité accrue pour le moulage et la finition de précision

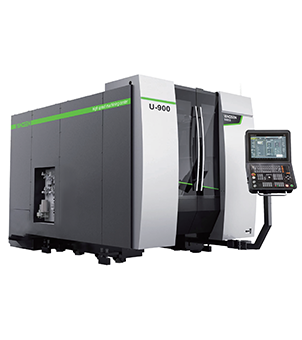

Type portique (U-400 / U-700 / U-900) – supporte des composants plus grands comme les carters de moteur, les articulations de robot et les pièces de turbine.

2. Quels systèmes de contrôle sont disponibles ?

Selon le modèle, les machines Yangsen sont compatibles avec les commandes numériques Syntec, Huazhong, Siemens, FANUC et Heidenhain. La compatibilité varie en fonction de la configuration et du type de broche.

3. Quelles sont les spécifications de broche disponibles ?

Les configurations de broche comprennent les broches à entraînement direct BT30/BBT30, les broches BBT40 et les broches motorisées haute vitesse HSK-A63 ou HSK-A100 (jusqu'à 24 000 tr/min). Le type de broche disponible dépend de la structure de la machine et de l'application prévue.

4. Proposez-vous des accessoires de mesure et d'automatisation en option ?

Oui. Les configurations optionnelles incluent :

Régleur d'outils laser

système de palpage de la pièce

Liquide de refroidissement par la broche (CTS)

Retour d'échelle linéaire

Porte automatique

Systèmes de convoyeurs à copeaux

Ces fonctionnalités optionnelles contribuent à améliorer la répétabilité, les capacités d'automatisation et l'efficacité d'usinage.

5. La machine peut-elle prendre en charge l'usinage du graphite, du titane, du cuivre ou des matériaux composites ?

Oui. Selon la configuration et les options de la broche, les machines Yangsen peuvent usiner l'aluminium, l'acier inoxydable, l'acier à outils, les alliages de titane, le cuivre et le graphite (lorsqu'elles sont commandées avec le pack d'usinage du graphite).

6. Fournissez-vous des services d'installation, de formation et d'assistance technique ?

Oui. Nous proposons :

Installation et mise en service sur site

Formation des opérateurs et de la maintenance

assistance technique à distance

Service après-vente et fourniture de pièces détachées

Le format du support peut varier en fonction de la localisation du client et de la structure du service du distributeur.

7. Comment puis-je déterminer quel modèle convient à mes pièces ?

Il vous suffit de nous indiquer le matériau de votre pièce, sa plage de dimensions, la tolérance d'usinage et le volume de production annuel prévu. Notre équipe d'ingénieurs vous recommandera le modèle, le type de broche et la configuration les plus adaptés à vos besoins.
