Centre d'usinage horizontal HMC

Centres d'usinage horizontaux se référer aux machines-outils de centre d'usinage avec l'axe de la broche parallèle à la table de travail.

Il peut traiter des pièces plus grandes et peut être indexé et pivoté. Il convient parfaitement à l'usinage multi-processus de pièces avec plusieurs surfaces de travail, telles que le fraisage, le perçage, l'alésage, l'alésage, le taraudage et les surfaces bidimensionnelles et tridimensionnelles.

Il a la capacité de compléter la boîte en un seul serrage.

Il a de bonnes performances dans les systèmes de trous de carrosserie et le traitement des plans est particulièrement adapté pour tourner et percer des trous de carrosserie, et est largement utilisé dans les automobiles, les moteurs à combustion interne, l'aérospatiale, les appareils électroménagers, les machines générales et d'autres industries.



L'USP du centre d'usinage horizontal:

1. Précision supérieure :

Un centre d'usinage horizontal (HMC) peut facilement déplacer la tête de broche et la table dans une direction horizontale. Cela permet d'atteindre un plus grand degré de précision lors de l'usinage des composants à l'aide des outils de coupe.



2. Vitesse de traitement plus rapide :

Le centre d'usinage horizontal permet également une productivité élevée car la tête de broche et la table peuvent se déplacer indépendamment et manipuler la pièce dans le sens vertical et l'usinage simultané de plusieurs pièces, permettant un traitement et un temps de réduction plus rapides.



3. Utilité plus générale :

Le centre d'usinage horizontal peut être équipé de plus d'outils, et plus de travail peut être effectué en un seul processus, offre une plus grande polyvalence car l'outil de coupe peut être changé rapidement et la machine peut accueillir une gamme de pièces de différentes formes et tailles.



4. Plus économique pour le traitement de pièces de haute qualité :

Grâce à la fonction de programmation CNC, la machine est également capable de répéter avec précision la même opération d'usinage sur plusieurs pièces. Toutes ces caractéristiques font du Centre d'usinage horizontal la machine idéale pour la production de pièces de haute qualité de la manière la plus économique possible.



5. Durée de vie plus longue de l'outil de coupe :

De plus, le centre d'usinage horizontal est conçu pour une meilleure durée de vie de l'outil et une plus grande précision par rapport aux machines conventionnelles. Grâce à des fonctionnalités avancées telles que le système de contrôle du servomoteur, la machine peut maximiser le temps de coupe et la précision des pièces produites.

Toutes ces caractéristiques font du centre d'usinage horizontal le bon choix pour la production en série de pièces de précision de la meilleure qualité.

Par conséquent, le centre d'usinage horizontal en fait le choix idéal pour les travaux de haute précision. Il est parfait pour répondre aux exigences des tâches les plus exigeantes. C'est la machine parfaite pour l'usine de fabrication moderne.



Classification des centres d'usinage horizontaux :

Le centre d'usinage horizontal est divisé en type de colonne fixe et type de colonne mobile selon que la colonne se déplace.

1. Type de colonne fixe :

1. La table de travail se déplace dans le sens transversal, la table de travail se déplace dans les directions X et Z et la boîte à broche se déplace dans la direction Y. Il convient aux usinages multi-procédés tels que l'alésage et le fraisage de pièces de taille moyenne et complexes.

2. La poupée mobile se déplace transversalement, la poupée mobile se déplace dans les directions X et Z et la table de travail se déplace dans la direction Y. Il convient aux usinages multi-process tels que l'alésage et le fraisage de petites et moyennes pièces.

3. La boîte à broche est accrochée sur le côté et la colonne, et la boîte à broche se déplace dans les directions Y et Z. Cette disposition est similaire à la fraiseuse et aléseuse horizontale de type raboteuse, et la table de travail se déplace dans la direction X. Il convient aux usinages multi-process tels que l'alésage et le fraisage de pièces de taille moyenne.



2. Type de colonne mobile :

1. Type de rabot :

le lit est en forme de T, la table de travail se déplace dans la direction X sur le lit avant et la colonne se déplace dans la direction Z sur le lit arrière. La boîte à broches a deux formes de suspension positive et de suspension latérale sur la colonne, se déplaçant dans la direction Y. Il convient aux usinages multi-procédés tels que l'alésage et le fraisage de pièces moyennes et grandes, en particulier les pièces de grande longueur.



2. Type de colonne à mouvement croisé:

la colonne se déplace en Z et U (parallèlement à la direction X), la boîte à broches se déplace dans la direction Y sur la colonne et la table de travail se déplace dans la direction X sur le lit avant. Il convient aux usinages multi-procédés tels que l'alésage et le fraisage de pièces de taille moyenne et complexes.



3. Le type d'alimentation du vérin à broche:

la boîte de broche se déplace dans la direction Y sur la colonne et le vérin de broche se déplace dans la direction Z. La colonne se déplace dans la direction X. La table est fixe ou équipée d'une table rotative. Il peut être équipé de plusieurs tables de travail, ce qui convient au traitement de petites et moyennes pièces, et les temps de chargement, de déchargement et de coupe des pièces peuvent coïncider.



La différence entre les centres d'usinage horizontaux et verticaux VMC :

NON.: Différences Centre d'usinage horizontal HMC Centre d'usinage vertical VMC
1 Broche Broche horizontale parallèle à la surface de la table de travail La tête verticale est perpendiculaire à la surface de la table de travail
2 Table de travail La table du centre d'usinage horizontal se déplace uniquement dans le sens X ou Y. La table est généralement une table rotative avec une table à trous de vis en treillis, et il est relativement facile de choisir une double table échangeable. Généralement une table de travail à rainure en T avec une structure à glissières croisées. Il existe deux ensembles de mécanismes de mouvement responsables du mouvement de la table de travail dans le sens vertical.
3 Colonne La colonne de HMC est une colonne mobile. La colonne de type T positif se déplace le long de la direction X et la colonne de type T inversé se déplace le long de la direction Z. La structure de la colonne mobile exige que la colonne soit aussi légère que possible sous réserve de satisfaire la rigidité. La colonne de VMC ne bouge généralement pas et est rendue aussi épaisse que possible afin de rechercher la rigidité. Il existe également des centres d'usinage verticaux à colonne mobile. La table du centre d'usinage vertical à colonne mobile se déplace uniquement dans la direction X ou Y, et la colonne se déplace dans la direction Y ou X en conséquence. Cette méthode de conception a des exigences de puissance plus importantes pour le moteur d'entraînement de la colonne.
4 Outils de coupe Des outils plus courts et plus épais capables de prendre des coupes plus profondes et d'enlever plus de matière Outils cylindriques longs (fraises en bout) pour des coupes plus précises mais moins profondes sur des pièces plus petites.
5 Système de contrôle Les pièces traitées par le centre d'usinage horizontal sont généralement relativement grandes, le serrage est difficile, il n'est pas facile de surveiller le processus de traitement et le fonctionnement et le débogage sont relativement difficiles. Le centre d'usinage vertical est facile à serrer, facile à utiliser, facile à observer la situation de traitement et facile à déboguer le programme.
6 Spécifications et précision de coupe Avoir une meilleure stabilité pour les coupes profondes et lourdes L'outillage vertical ne peut pas faire de coupes plus profondes, pas bon pour la précision de la coupe profonde
7 Polyvalence Général Mieux, peuvent être des aléseuses, des perceuses à colonne, des faces et des fentes, plus aptes au prototypage, au travail personnalisé et à la gravure
8 Complexité structurelle Plus de complexité Moins de complexité
9 Coût de la machine, de l'exploitation et de la maintenance Plus cher, 2-3 fois. Moins cher, et peut être un meilleur petit magasin
10 Taux d'enlèvement de matière Taux d'enlèvement de matière beaucoup plus élevé Moins de taux d'enlèvement de matière
11 Support Overarm et Arbor Avoir un support Overarm et Arbor Pas de support Overarm et Arbor
12 QTÉ de faces pour l'usinage 4 faces et sous plusieurs angles 1 seul visage et 1 ange.
13 Évacuation des copeaux Meilleur enlèvement de copeaux Plus de copeaux de métal restent sur la surface de la pièce de la fraiseuse verticale
14 Difficultés de fonctionnement Plus de complexité et moins d'opérateurs HMC et moins formés. Des opérateurs faciles et mieux formés à trouver
15 Matériau des pièces de traitement : Matériaux appropriés pour le traitement : tels que l'acier 45 #, l'alliage d'aluminium, le cuivre, l'aluminium, l'acier inoxydable, le fer, les matériaux composites et d'autres matériaux. Matériaux appropriés pour le traitement : tels que l'acier 45 #, l'alliage d'aluminium, le cuivre, l'aluminium, l'acier inoxydable, le fer, les matériaux composites et d'autres matériaux.
16 Taille des pièces de traitement : Peut traiter des pièces plus grandes Impossible de traiter des pièces trop hautes et de taille relativement petite.
17 Forme des pièces de traitement :

HMC est le plus approprié pour le traitement de pièces de type boîte à grande échelle. Il effectue principalement le traitement du système de trous et le traitement des plans sur des pièces de type boîte.

Le serrage unique de la pièce peut compléter le traitement d'autres surfaces à l'exception de la surface de montage et de la surface supérieure, et son arbre rotatif est installé sur la table de travail pour faire tourner la pièce afin de traiter tous les côtés de la pièce.

Il est également possible d'installer plusieurs axes rotatifs pour le mouvement des articulations, afin de traiter des pièces complexes de type boîte à surface courbe.

Pièces de la boîte : pièces avec plus d'un système de trous, une cavité à l'intérieur et une certaine proportion dans les directions de la longueur, de la largeur et de la hauteur. Ces pièces sont largement utilisées dans des industries telles que les machines-outils, les automobiles et la fabrication d'avions.
Pièces de surface incurvées complexes : diverses roues, déflecteurs de vent, surfaces sphériques, diverses matrices de formage de surfaces courbes, hélices et hélices de véhicules sous-marins, et certaines autres formes de surfaces courbes libres.
Pièces de disque, de manchon et de plaque : Manchons de disque ou pièces d'arbre avec rainures de clavette, ou trous radiaux, ou trous répartis sur la surface d'extrémité, surfaces courbes, telles que manchons avec brides, arbres avec rainures de clavette ou pièces à tête carrée, etc., ainsi que des pièces de plaque avec plus de traitement de trou, tels que divers couvercles de moteur, etc.
Traitement spécial : Assembler certains outillages et outils spéciaux pour effectuer des travaux d'artisanat spéciaux, tels que la gravure, la gravure et la gravure de motifs sur la surface métallique ; installer une alimentation électrique à étincelles haute fréquence sur la broche du centre d'usinage pour effectuer un balayage de ligne sur le durcissement superficiel de la surface métallique.

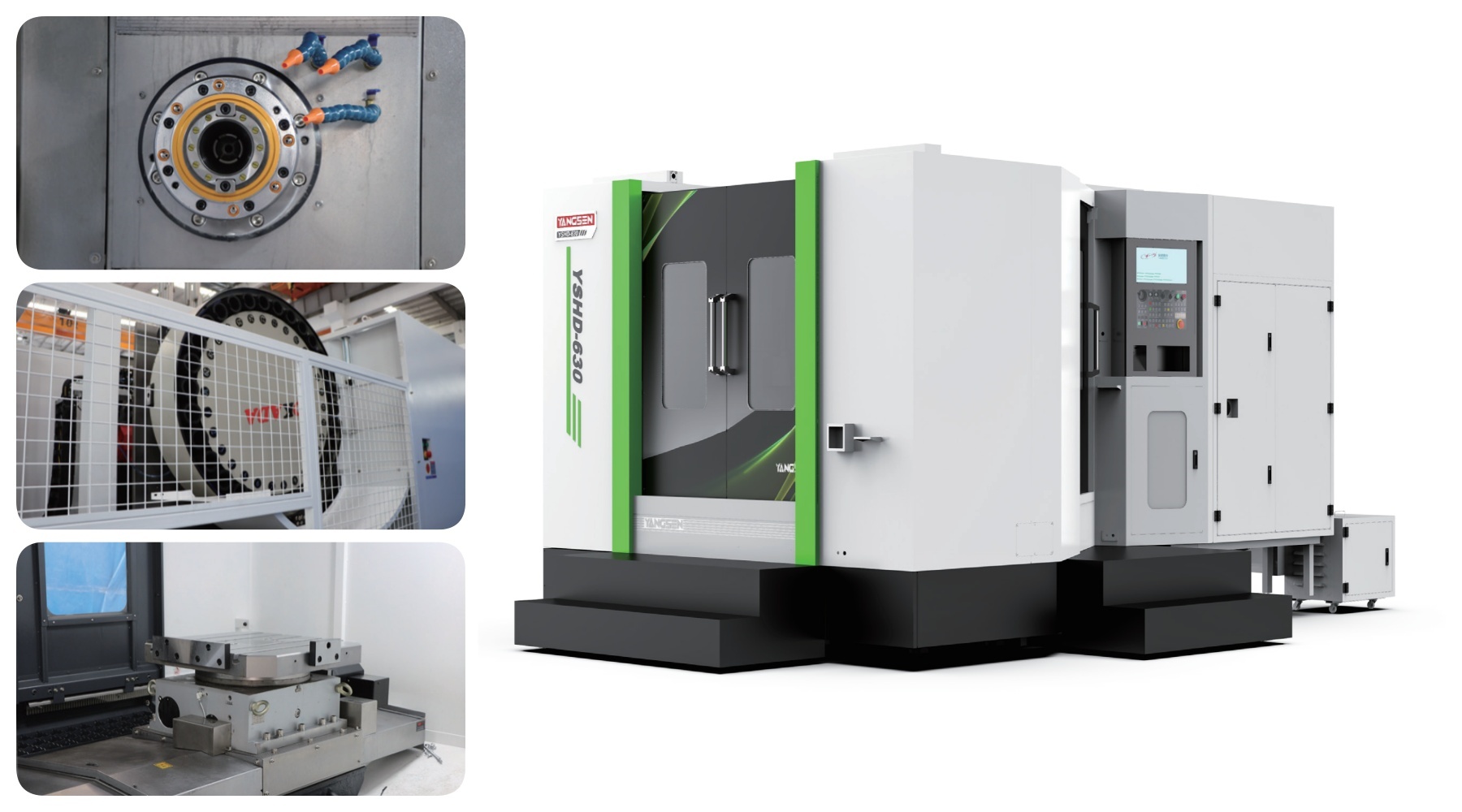

Il existe 2 séries de centres d'usinage horizontaux : YSH, YSHD (T inversé)

La série YSH installe la conception en T, la forme de la structure rotative de la table de travail, la structure de guidage ultra-large, la configuration standard du couple élevé et

moteur à grande vitesse. Vous pouvez commander une table de travail d'échange séparément. Nos produits sont adaptés au traitement de diverses pièces complexes. C'est l'équipement préféré dans le domaine des moteurs automobiles et du traitement des cavités dans le domaine 5G.

Caractéristiques de la machine à cadre d'usinage horizontal YSH

Broche

installer 6 roulements à haute rigidité ;

Diamètre extérieur 190 mm Broche BBT50 originale de Taiwan;

Soufflage d'air de broche pour empêcher l'objet d'entrer dans la broche ;

La broche est équipée d'un spray annulaire pour améliorer la qualité de traitement.

Le moteur FANUC standard à grand couple et grande surface β ilP30/8000 est équipé d'une capacité de coupe lourde plus élevée.

Lit de machine, Colonne

Structure en triangle équilatéral de la colonne, des raidisseurs multicouches sont disposés pour améliorer la stabilité du bâti de la machine.

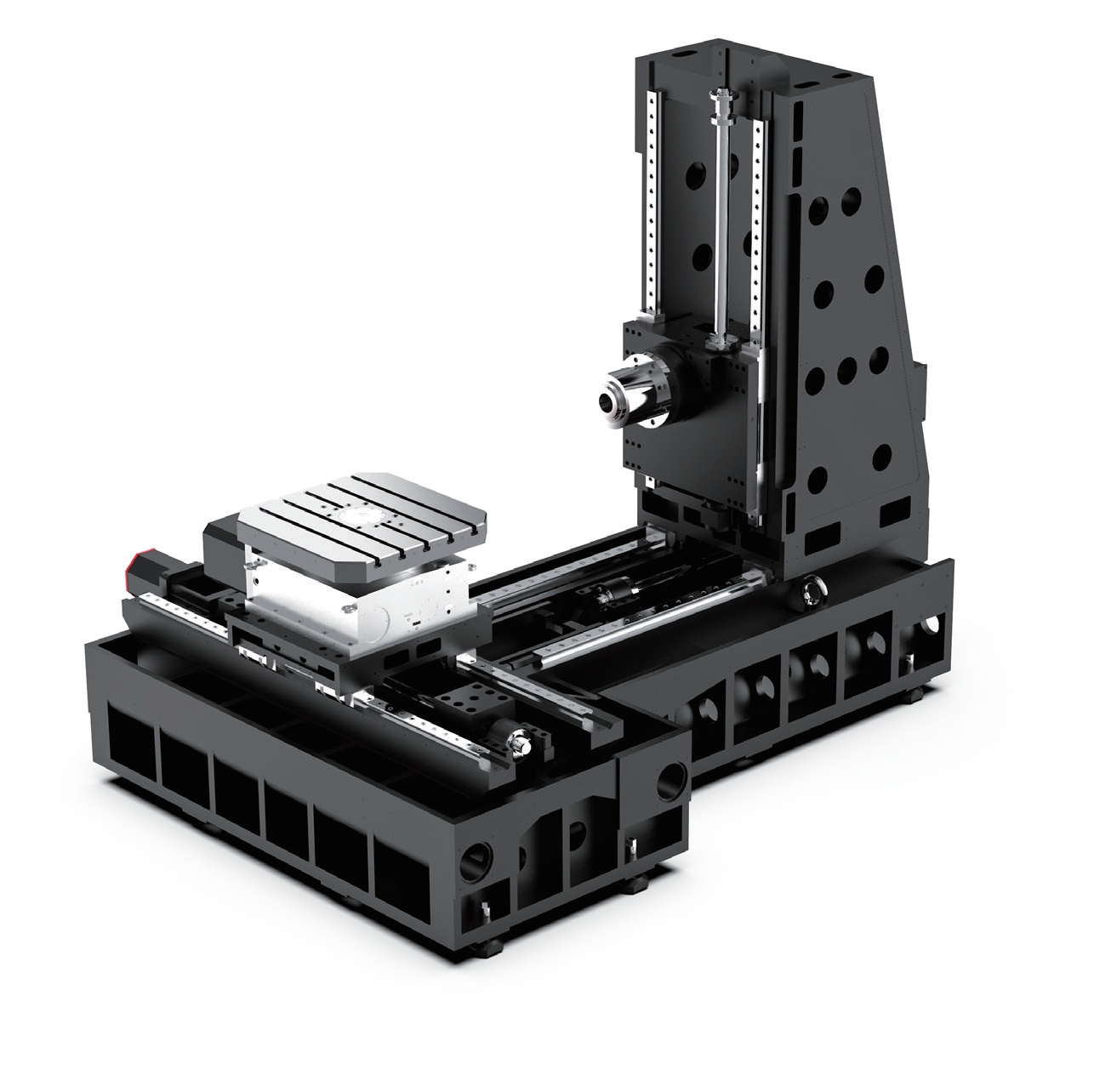

Lit de structure en T positif, disposition étagée de l'axe X, portée de guidage de ligne élargie, support rigide.

Adoptez un guide à rouleaux Rexroth haute résistance, une charge élevée, une précision stable.

Échelles linéaires optiques

Échelles linéaires optiques Heidenhain, Fagor en option, précision ± 5um, pour assurer la précision de positionnement de la machine-outil.

Table d'échange double / plateau tournant à quatre axes

Réalisez l'échange d'objet et améliorez l'efficacité de traitement ;

La pièce est placée à l'extérieur pour un serrage facile;

Turbine en alliage à haute rigidité, résistante à l'usure, haute précision de positionnement;

Verrouillage lourd, réduction de la déformation, résistant aux coupes lourdes.

Magasin d'outils



En utilisant le magasin d'outils de conversion de fréquence importé de Taiwan, la vitesse de changement d'outil est rapide et stable.

Performances de coupe de la machine

Fraisage de surface

Acier 45 #

Trous de forage

Acier 45 #

Tapotement

Acier 45 # Profondeur de coupe



7mm Diamètre de fraise

Ø82 Tapotement

M36

ØCoupeur

120mm*5T

ØCoupeur

82mm*2T

Coupeur

M36*3P

Vitesse de broche

420 tr/min

Vitesse de broche

500 tr/min

Vitesse de broche

120 tr/min

Alimentation

F500

Alimentation

F100

Alimentation

F480

Largeur

100mm

Largeur

82mm

Largeur



36mm
Exemples d'application de centre d'usinage horizontal Bloc-cylindres Corps de pompe Boîtier de boîte de vitesses

Soupape de commande hydraulique
accessoires standards
Changeur d'outils à bras
Système de lubrification automatique
Entièrement Enceinte Garde
Taraudage rigide
Échange de chaleur pour armoire électrique
Réservoir de liquide de refroidissement et bac à copeaux
Lampe de travail LED Daul
Voyant d'avertissement LED 3 couleurs
Arrêt automatique M30
Coup d'air de nez de broche

Boulons et patins de mise à niveau Facultatif
Accessoires
Échelle linéaire optique
CTS
Système de bris d'outil
Système de convoyeur à copeaux à chaîne
Collecteur de brouillard d'huile
Écumeur d'huile
Table rotative



Sonde de pièce et d'outil

Série YSH : Modèle YSH-630 YSH-800 YSH-700D
YSH-800D Course X/Y/Z mm 1300/800/1000 1300/800/1000 1300/800/9000
1300/800/1000 Table de travail Lxl mm 630x630 800x800 700x700 Recto verso



800x800 recto-verso Série YSHD :

Forme en T inversé Modèle YSHD-630 YSHD-1000 YSHD-1250
YSHD-1250D Course X/Y/Z mm 1100/750/950 2000/1500/1600 2000/1500/1600
2000/1500/1600 Table de travail Lxl mm 630x630 1000x1000 1250x1250

1250x1250 Recto verso
