Lorsqu'on compare les centres d'usinage CNC, on remarque que certaines machines utilisent des porte-outils BT, tandis que d'autres sont équipées de systèmes BBT ou HSK. L'écart de prix peut être important, mais l'option la plus onéreuse est-elle toujours judicieuse ?
La réponse dépend de vos exigences d'usinage. Des facteurs tels que la vitesse de broche, la stabilité de coupe, l'état de surface et la productivité sont étroitement liés au système de porte-outil choisi.
Dans cet article, nous comparerons les porte-outils BT, BBT et HSK pour vous aider à comprendre leurs différences et à choisir la solution adaptée à votre application et à votre budget.
Un porte-outil CNC relie l'outil de coupe à la broche et assure son maintien en place pendant l'usinage. Il transmet directement à l'outil les forces de coupe, le couple et la rotation de la broche.
Même de petites différences dans la conception du porte-outil peuvent affecter la précision d'usinage, l'état de surface et la durée de vie de l'outil. Un porte-outil bien adapté réduit les vibrations, améliore la stabilité et permet d'obtenir des résultats constants, tandis qu'un mauvais choix peut limiter les performances même des machines CNC les plus sophistiquées.
Choisir le bon porte-outil ne se résume pas à une question de coût : cela a un impact direct sur votre productivité et la qualité de vos produits. Un système adapté garantit :
Les systèmes BT, BBT et HSK sont les trois plus courants, chacun conçu pour répondre à des besoins d'usinage différents. Comprendre leurs différences vous aidera à choisir le porte-outil le mieux adapté à votre broche et à votre application.

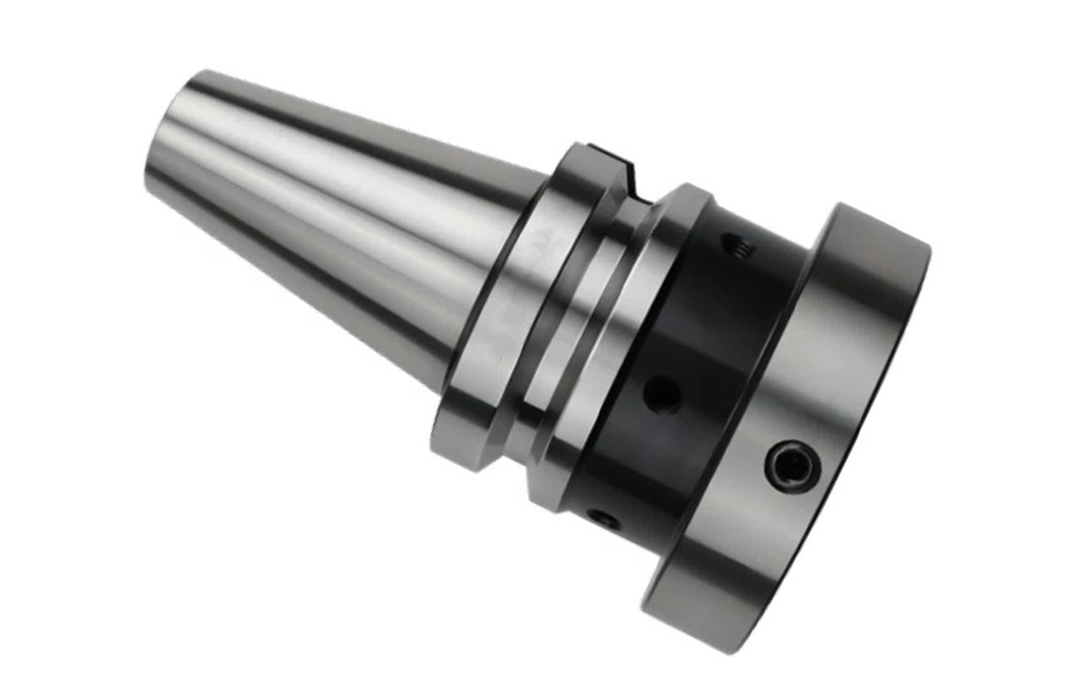

Le porte-outil BT est le système de porte-outil le plus répandu dans centres d'usinage CNCIl utilise un cône 7:24 pour le positionnement et un goujon de traction pour fixer le porte-outil dans la broche. La surface conique assure le contact principal entre la broche et le porte-outil, tandis que la face de ce dernier ne participe pas au positionnement.
Cette conception simple et éprouvée a fait de BT la norme industrielle pour les applications d'usinage générales.
Les porte-outils BT sont réputés pour leur simplicité, leur fiabilité et leur prix abordable. Faciles à trouver, compatibles avec une large gamme de machines CNC, ils offrent des performances suffisantes pour la plupart des opérations d'usinage.
Les principales caractéristiques sont les suivantes :
Les porte-outils BT sont couramment utilisés dans :
Pour la plupart des opérations d'usinage qui ne nécessitent pas des vitesses de broche extrêmement élevées ou une ultra-haute précision, les porte-outils BT offrent un excellent compromis entre performance et coût.
Les porte-outils BT sont généralement recommandés pour des vitesses de broche inférieures à 12 000 tr/min. À ces vitesses, ils offrent des performances stables et répondent aux exigences de la plupart des applications d'usinage.
Pour les fabricants à la recherche d'un système de porte-outils économique et fiable, le BT demeure le choix le plus pratique. C'est également la raison pour laquelle les BT40 et BT50 restent la configuration standard sur de nombreux centres d'usinage CNC à travers le monde.

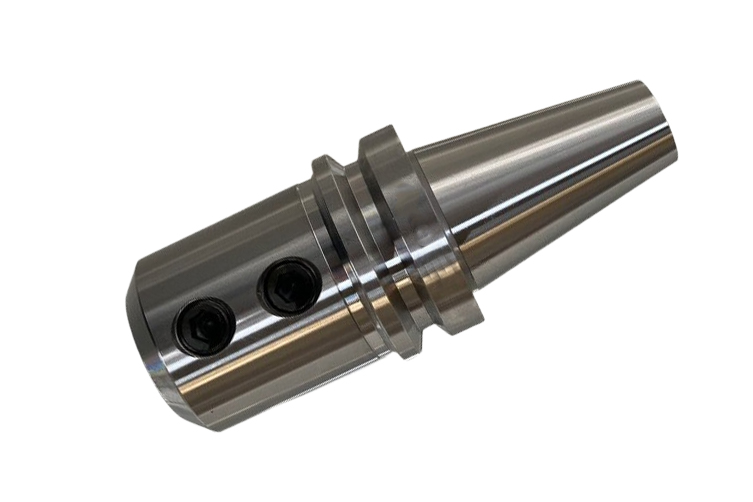

Le porte-outil BBT est une version améliorée du système BT traditionnel. Contrairement au BT, qui repose uniquement sur le contact conique, le BBT utilise un positionnement à double contact, où le cône et la face du porte-outil entrent en contact simultanément avec la broche.
Cette conception crée une liaison plus étroite entre la broche et le porte-outil, améliorant ainsi la rigidité et la stabilité globales pendant l'usinage.
Comparé aux porte-outils BT, le BBT offre un meilleur support pour l'usinage à grande vitesse et de haute précision.
Les principales caractéristiques sont les suivantes :
Grâce à la liaison plus robuste entre la broche et l'outil, les porte-outils BBT sont souvent privilégiés lorsque des forces de coupe plus élevées ou des tolérances plus serrées sont requises.
Les porte-outils BBT sont couramment utilisés dans :
Ils conviennent particulièrement aux utilisateurs qui ont besoin de plus de rigidité que ce que BT peut offrir, mais qui n'ont pas nécessairement besoin d'un système HSK complet.
Les porte-outils BBT sont couramment utilisés sur des broches dont la vitesse de rotation se situe entre 10 000 et 20 000 tr/min. On les retrouve fréquemment sur les broches mécaniques hautes performances et dans certaines applications de broches motorisées.
Pour les fabricants qui recherchent une précision et une stabilité de coupe accrues sans passer au système HSK plus coûteux, BBT offre un excellent équilibre entre performance et investissement.

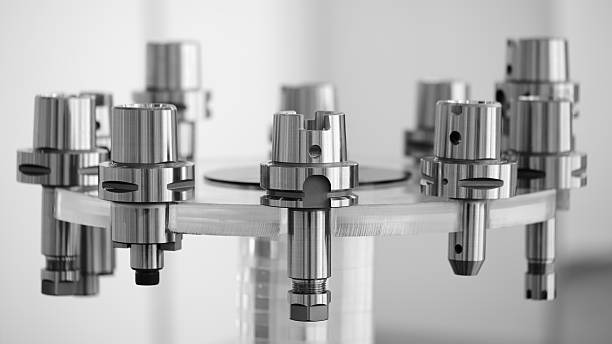

Les porte-outils HSK sont spécialement conçus pour l'usinage CNC haute vitesse et haute précision. À l'instar des porte-outils BBT, ils utilisent un positionnement à double contact (contact conique et contact frontal), mais leur structure est différente :
La tige est creuse, ce qui réduit le poids et les forces centrifuges à haute vitesse de broche.
Le mécanisme de serrage est interne, il n'y a donc pas de goujon de traction visible.
La conception à double contact garantit une rigidité et une répétabilité maximales, même à très haute vitesse.
Cette combinaison de légèreté et de connexion à double contact rend le HSK idéal pour les machines fonctionnant à 15 000 tr/min ou plus, y compris les broches à très grande vitesse jusqu’à 25 000–30 000 tr/min.
Les porte-outils HSK offrent plusieurs avantages par rapport aux porte-outils BT et BBT pour les tâches d'usinage exigeantes :
Grâce à ces caractéristiques, les porte-goupilles HSK conservent des performances et une précision élevées même à des vitesses de rotation extrêmes.
Les porte-outils HSK sont largement utilisés dans :
Ces porte-broches sont particulièrement adaptés aux industries où la finition de surface, la précision et la stabilité de la broche sont essentielles.
Les porte-outils HSK sont généralement utilisés pour des vitesses de broche supérieures à 15 000 tr/min, et de nombreuses applications se situent entre 20 000 et 30 000 tr/min. Leur conception creuse et leur système de serrage interne leur confèrent une grande stabilité sous l'effet des forces centrifuges élevées qui mettraient à l'épreuve les porte-outils BT ou BBT.
Pour les clients qui privilégient la performance à grande vitesse, la précision et la stabilité de la broche, les porte-outils HSK sont le choix privilégié, même si leur coût est plus élevé que celui des systèmes BT ou BBT.
Bien que les technologies BT, BBT et HSK remplissent la même fonction, leurs méthodes de positionnement, leur rigidité, leur vitesse et leur coût diffèrent considérablement. Le tableau comparatif ci-dessous vous permettra d'identifier rapidement l'option la plus adaptée à votre application.
Fonctionnalité | BT | BBT | HSK |
Méthode de positionnement | Contact conique | Effilage + contact facial | Effilage + contact facial |
Méthode de serrage | Tirer le goujon | Tirer le goujon | Serrage interne |
Rigidité | Bien | Mieux | Meilleur |
Précision | Bien | Haut | Très élevé |
Performances à haute vitesse | Bien | Mieux | Meilleur |
Poids du porte-outil | Lourd | Lourd | Léger |
Vitesse recommandée | <12 000 tr/min | 10 000 à 20 000 tr/min | >15 000 tr/min |
Machine typique | VMC standard | VMC haute performance | Centre d'usinage à grande vitesse |
Coût | Faible | Moyen | Haut |
BT = Le plus économique
BBT = Meilleure rigidité et précision
HSK = Idéal pour les machines à haute vitesse et haute précision
Le meilleur porte-outil n'est pas forcément le plus cher. Il doit être adapté à la vitesse de votre broche, à vos exigences d'usinage et à votre budget.
Choisissez BT si :
Vous souhaitez une solution largement disponible et facile à entretenir
Choisissez BBT si :
Vous usinez fréquemment des moules, des matrices ou des pièces de précision
Choisissez HSK si :
Vous fabriquez des composants aérospatiaux, médicaux ou autres composants de haute précision
1. Le BBT est-il meilleur que le BT ?
Oui, grâce à sa conception à double contact, le porte-outil BBT offre une rigidité et une précision de positionnement accrues. Il est ainsi plus stable pour l'usinage de précision et les applications à haute vitesse que les porte-outils BT standard.
2. Pourquoi HSK est-il plus cher ?
Les porte-outils HSK sont conçus pour l'usinage à grande vitesse et de haute précision. Leur tige creuse et leur mécanisme de serrage interne réduisent les forces centrifuges et améliorent la stabilité, ce qui justifie leur coût plus élevé.
3. Les porte-outils BT peuvent-ils être utilisés sur des broches à grande vitesse ?
Les porte-moyeux BT conviennent aux vitesses allant jusqu'à environ 12 000 tr/min. Au-delà, des vibrations et une stabilité réduite peuvent apparaître ; les porte-moyeux BBT ou HSK sont donc recommandés pour les opérations à haute vitesse.
4. Quel porte-outil offre la meilleure rigidité ?
Le support HSK offre la plus grande rigidité pour les applications à haute vitesse, suivi de près par le support BBT. Les supports BT standard présentent une rigidité moindre en raison de leur conception conique à contact unique.
5. Puis-je passer de BT à BBT ou HSK ?
Oui, de nombreuses machines CNC permettent la mise à niveau des porte-outils. Toutefois, il convient de vérifier la compatibilité de la broche et de prendre en compte le coût des adaptateurs ou des modifications de la machine, le cas échéant.
Il n'existe pas de porte-outil idéal, seulement celui qui correspond le mieux à vos besoins d'usinage.
Avant de choisir un centre d'usinage CNC, tenez compte non seulement de la vitesse de broche, mais aussi du système de porte-outils. Une combinaison adaptée peut améliorer les performances d'usinage, la finition de surface et la productivité globale. Si vous évaluez une nouvelle machine, comprendre les différences entre les systèmes BT, BBT et HSK vous permettra de prendre une décision d'investissement plus éclairée.
