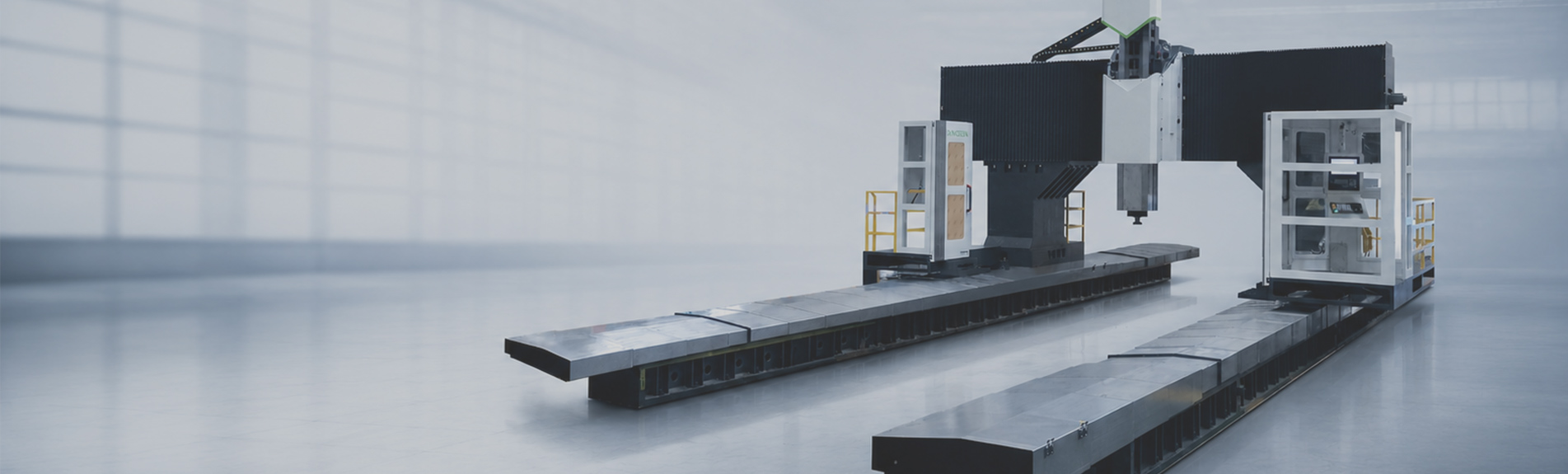

Centres d'usinage à portique

Le centre d'usinage à portique fait référence au centre d'usinage dans lequel l'axe de l'axe Z de l'arbre principal est perpendiculaire à la table. Particulièrement adapté à l'usinage de grandes pièces et de pièces aux formes complexes.





L’USP des Centres d’Usinage à Portique (avantages) :

(1) La haute précision de traitement :

La précision du centre d'usinage à portique est relativement élevée et sa qualité de traitement est relativement élevée et plus stable ; même pour des pièces complexes, la précision dimensionnelle du traitement peut être comprise entre 0,005 et 0,01 mm. Grâce à leur haute précision, nos centres d'usinage à portique peuvent même faire la différence dans des domaines comme l'aérospatiale.



(2) La capacité pour les pièces très complexes :

Une liaison multicoordonnée peut être réalisée et des pièces aux formes complexes peuvent être traitées ; par rapport à d'autres machines-outils, le centre d'usinage à portique est plus adapté au traitement de grandes pièces et présente plus d'avantages pour le traitement de pièces de formes complexes.



(3) Que se passe-t-il si vos clients modifient souvent la forme et la taille des pièces traitées ?

En utilisant notre centre d'usinage à portique, il vous suffit généralement de modifier le programme CN pour adapter la machine aux besoins de traitement rapides et changeants des clients.

Cela peut permettre d'économiser le temps de préparation de la production, ce qui le rend très approprié pour le développement et la recherche de certains nouveaux produits et la fabrication de modèles. Surtout dans le cas du traitement de pièces comportant plusieurs variétés et de petits lots, sa productivité élevée vous fera gagner beaucoup de temps.



(4) Productivité plus élevée :

Le centre d'usinage à portique lui-même a une haute précision et une rigidité élevée et peut choisir une quantité de traitement favorable, et la productivité sera plus élevée ;



(5) Contrôle qualité de la production de masse :

Le centre d'usinage à portique présente un degré élevé d'automatisation, des performances élevées, une efficacité de production élevée, une production de masse et un contrôle facile de la qualité du produit ; puisque la plupart des opérations sont automatiquement réalisées par des machines, les erreurs humaines sont évitées et la taille des pièces du lot est améliorée. cohérence.



(6) Haute automatisation pour moins d'intensité de travail et répondant aux besoins des usines sans personnel

Le centre d'usinage à portique a un degré d'automatisation relativement élevé, ce qui peut réduire l'intensité du travail, améliorer les conditions de travail des opérateurs et augmenter efficacement l'efficacité de la production ; sa tâche principale est de compiler les programmes de traitement en programmation informatique et de convertir tous les processus à traiter. Les paramètres de processus et les données de déplacement sont programmés. Utilisez ensuite le programme écrit pour contrôler le traitement de la machine-outil.

En plus du serrage manuel des ébauches, tous les autres processus d'usinage peuvent être automatiquement réalisés par des machines-outils CNC. S'il est équipé d'un équipement de chargement et de déchargement automatique, le centre d'usinage à portique peut facilement répondre aux besoins des usines sans personnel.





Classification:

Il existe généralement 5 types de centres d'usinage à portique. Leurs caractéristiques de transformation, leurs capacités et leurs utilisations pour la transformation des produits ne sont pas exactement les mêmes.

Types de poutres fixes :

Poutre fixe, table de travail mobile/rotative.

Types de poutres mobiles :

La poutre mobile peut monter et descendre, et la table de travail se déplacer d'avant en arrière.

Type de portique mobile :

Table fixe, portique mobile

Centre d'usinage de type portique :

Table fixe, traverse mobile.

Plusieurs types :

Il existe également plusieurs types de centres d'usinage à portique sous la forme composite ci-dessus.



Structure traditionnelleYangsen nouveau

Structure traditionnelle :

vérin de type T à double voie.

La structure traditionnelle est reliée par une courroie qui présente un bruit élevé et un mauvais effet d'équilibre dynamique. Il est facile de produire des marques d'outils vibrants pendant le traitement et ne peut pas être traité à grande vitesse.


Yangsen nouveau :

bélier carré à quatre rails.

La conception de connexion directe intégrée réduit la consommation de transmission de puissance du moteur de broche à la broche.




Structure traditionnelle

vérin de type T à double voie

Le vérin traditionnel en forme de T adopte la conception à double voie (6 curseurs), qui présente une mauvaise rigidité.




Yangsen nouveau

vérin carré à quatre rails

Yangsen adopte une conception de structure de vérin carré à rail à quatre lignes (10 curseurs), qui a une plus grande rigidité






Vérin carré commun : broche à couplage direct

Les vérins carrés courants sont entraînés par de longs accouplements, et la longueur de l'accouplement est trop longue pour provoquer facilement un mouvement :

1. Mauvais effet d’équilibre dynamique

2. Faible taux de transmission

3. Il y a un problème de perte de couple



Yangsen nouveau : motobroche intégrée

Le nouveau modèle de Yangsen adopte une installation directe intégrée, annule le long couplage et réduit l'utilisation de l'installation directe intégrée :

1. Réduire le problème de perte de couple dans les accouplements longs

2. Améliorer la précision de l'usinage et la rigidité de coupe

3. Bon équilibre dynamique pour la finition et la finition de surface élevée






Traditionnel : poutres structurelles.

La structure traditionnelle ne comporte aucune nervure de renfort à l’intérieur de la structure en caisson de poutre.


Yangsen nouveau : poutre épaissie à nervures croisées.

La nouvelle poutre de Yangsen a une grande portée et adopte une structure à nervures croisées avec une forte résistance à la déformation




Traditionnel : colonnes structurelles.

Yangsen nouveau : colonnes à nervures solaires

1. La structure de colonne moulée monobloc, combinée à la taille de la section de colonne épaisse, relie efficacement la transmission de rigidité entre la poutre et la base et améliore considérablement la rigidité de coupe de l'axe YZ.

2. La conception des nervures en forme de soleil à l'intérieur de la colonne offre une grande stabilité et une grande rigidité




1. Base de moteur à roulement divisé, la coaxialité des trous d'installation du roulement et du moteur est difficile à contrôler ; la vis et le moteur sont reliés par une courroie, il y a un écart et la rigidité de la transmission est mauvaise.

2. La structure de support auxiliaire de la vis mère à point fixe, la force de support du ressort est instable et la déformation gravitationnelle de la vis mère de support de suivi est importante.

1. Base de moteur à roulement monobloc de Yangsen, forte rigidité, haute coaxialité des trous d'installation du roulement et du moteur ; la liaison entre la vis et le moteur est reliée par un réducteur planétaire, pas d'espace, et bonne rigidité de la transmission

2. La structure de support auxiliaire de la vis de suivi réduit l'influence de la précision de la position causée par l'affaissement par gravité de la vis à longue course.






Caractéristiques structurelles du centre d'usinage à portique :

1. Établi :

La table du centre d'usinage à portique est fondamentalement rectangulaire. Les pièces moulées volumineuses et lourdes telles que la table, le lit, la colonne, la poutre et le vérin sont en fonte ou en pièces soudées. La cavité intérieure de la pièce moulée est une structure composite en nid d'abeille de conception avancée, qui a toutes été traitées par vieillissement et trempe secondaire pour éliminer les contraintes internes résiduelles et stabiliser le matériau, afin d'assurer la stabilité de la précision d'usinage de la pièce et la durée de vie de la machine-outil.



2. Broches :

Utilisant une broche haute rigidité BBT50-D200, 6 grands roulements à billes en acier importés, une super capacité de coupe.



2. Portique--colonne :

Le portique est constitué d'une poutre et de deux colonnes. Il peut être divisé en trois types : poutre fixe, poutre verrouillée par un levage segmenté par bloc de positionnement et levage sans poutre.



3. Bélier :

Le bélier peut être divisé en deux types : le type ouvert et le type fermé. Le vérin de la structure ouverte est serré sur la poupée par la plaque de pression et la section transversale du vérin est grande ; le vérin de la structure fermée est serré dans la poupée et la section transversale du vérin est petite.



4. Système de changeurs d'outils automatiques (ATC) :

Il existe trois types de base de magasins d'outils : le type à tourelle, le type à tambour et le type à longueur de chaîne.



5. Système de chargeur d’accessoires :

L’usinage de pièces volumineuses, lourdes et complexes nécessite souvent de nombreuses têtes d’attachement. La tête de fixation est spécialement conçue en fonction des exigences de traitement de la pièce et est généralement divisée en tête à angle droit, tête d'extension, tête d'angle spéciale et tête universelle.



6. Système CNC du centre d'usinage à portique (commande numérique informatisée) :

Il existe de nombreux fournisseurs de systèmes CNC et il existe différents choix de marques et de modèles de systèmes en fonction des différents besoins.



7. Précision du traitement du centre d'usinage à portique :

La précision de la machine-outil fait référence à la précision d'origine de la machine-outil sans charge externe. La précision est généralement représentée par son contraire - l'écart par rapport à l'état idéal (en abrégé erreur), et plus l'erreur est petite, plus la précision est élevée.



Yangsen propose 2 séries pour les centres d'usinage à portique :

Caractéristiques de la structure du portique YSM :

L'YSM est un centre d'usinage à double colonne doté d'une forte rigidité, d'une structure symétrique et d'une grande stabilité. Grâce à l'optimisation continue de la structure des composants, les performances dynamiques du produit sont améliorées et un usinage à haute puissance, à couple élevé, à haut rendement et de haute précision est réalisé. Il convient aux domaines de traitement à grande échelle tels que la construction navale, la métallurgie, les machines minières, l'énergie électrique, les machines de construction, les machines de l'industrie lourde, etc.

Gantry Machining Centers YSM Structure

①. Structure de base :

Par rapport à la conception à double guidage, la rigidité est 50 % plus élevée ; Par rapport à la conception à quatre voies de guidage, elle est plus symétrique et répartie uniformément, réduisant ainsi la perte de puissance causée par la résistance du curseur multi-guides ; table de travail de 3 m de large, guide linéaire de base de 2,1 m. Il s'agit du meilleur ratio de 0,7.

②. Structure de l'écrou mobile du portique :

L'axe X est entraîné par un écrou mobile et un support à trois points est utilisé au milieu pour maintenir la précision de rotation de la tige de vis à billes. Dans le même temps, la capacité de charge est grande et la résistance aux vibrations de coupe est bonne. Il peut améliorer les caractéristiques dynamiques de la machine-outil et augmenter la précision, la stabilité et service durée de vie de la machine-outil.

③. Bélier carré :

Des dimensions plus grandes. Il s’agit d’une conception plus robuste ; La conception de connexion directe intégrée réduit la consommation de transmission de puissance du moteur de broche à la broche.

④ Fonctionnalités de diapositive

La conception de grande taille et robuste garantit que la partie supérieure du vérin est fermement serrée par les trois curseurs allongés et que la partie inférieure est soutenue par les quatre curseurs standard.

⑤. Contrepoids azote :

Réduisez la charge du moteur et la force d'appui de la vis à billes, augmentez la durée de vie de la vis à billes et du moteur, ainsi que l'accélération de l'axe Z pour garantir la précision du traitement.

⑥. Structure de la poutre :

La conception en forme de L étagée améliore la rigidité ; La structure concave en forme de C a une meilleure résistance à la flexion ;

Conception à grande section ; Analyse des éléments finis.

⑦. Système de cadre de support de vis à billes :

⑧. Structure des colonnes :

La conception ultra-large de 1,28 m de la colonne réduit les vibrations globales de coupe et rend la machine-outil stable.

Série YSM23/27 : Voies 2 lignes et 1 rail dur.

ModèleYSM-2013YSM-2015YSM-2217YSM-2518YSM-3018YSM-3023YSM-4023YSM-4027YSM-6027YSM-4027Ram
Course X/Y/Z mm2000/1300/8002000/1500/8002200/1650/8002500/2000/9603000/2000/9603000/2300/10004000/2300/10004000/2700/10006000/2700/1000

4000/2700/1000

Axe Z 1250 en option



Série YSMV : Pistes à 3 lignes.

ModèleYSMV-2013YSMV-2817YSMV-3021YSMV-5021YSMV-3027YSMV-5030YSMV-7030
Course X/Y/Z mm2000/1300/8002800/1900/8003000/2600/10005000/2600/10003200/3000/13005000/3200/13007000/3200/1300



Série Ram YSM28/32 : Voies 2 lignes et 1 rail dur.

ModèleYSM-3028YSM-5028YSM-7028YSM-5032YSM-7032YSM-9032
Course X/Y mm3000/28005000/28007000/28005000/32007000/32009000/3200
Zmm
1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)



Série Ram YSM34/42 : Voies 2 lignes et 1 rail dur.

ModèleYSM-5038YSM-7038YSM-9038YSM-5042YSM-7042YSM-9042
Course X/Y mm3000/38005000/38007000/38005000/42007000/42009000/4200
Zmm1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)1 000 (1 250, 1 500 en option)



Caractéristiques de la structure du portique YSMD :

La série YSMD est destinée aux centres d'usinage à colonnes mobiles de grande taille et robustes

Construction à double colonne, offrant un support très rigide. Adoptez un équilibre de contrepoids, permettant à la machine de se déplacer de manière stable et réduisant la charge de la vis à billes, conservant ainsi la précision pendant longtemps.

Centre d'usinage à colonne mobile Le centre d'usinage mobile à double portique à poutre fixe peut traiter une pièce en même temps, peut également traiter deux pièces en même temps, efficacité de traitement élevée, faible encombrement. Il peut terminer le traitement ci-dessus de manière efficace et avec une haute précision dans un processus de serrage.

Gantry Machining Centers YSMD Structure

①. Double moteur avec structure de transmission anti-jeu:

Haute précision, charge lourde, vitesse élevée, faible bruit, plus longue Service Vie.

②. Transmission à engrenages:

Haute précision, charge lourde, vitesse élevée, faible bruit, plus longue Service Vie.

③. Structure de bélier carré et de siège coulissant:

Conception à entraînement direct ;

La conception de grande taille et robuste garantit que le bélier est fermement connecté ;

Trois curseurs étendus en haut et quatre curseurs standard en bas.

④. Magasin d'outils automatique vertical/horizontal:

⑤. Boîte de vitesses Italie BF:

Vitesse haute performance, faible bruit. Cela pourrait étendre la plage de puissance constante du moteur. C'est facile d'installer. La machine peut être utilisée avec plusieurs séries de moteurs. Il peut s'adapter à une tension élevée et à une petite taille.

⑥. Tête de fraisage à angle étendu

⑦. Tête de fraisage d'angle hydraulique automatique

⑧. Tête de fraisage d'angle de broche bidirectionnelle

Série YSMD :

ModèleYSMD-6042YSMD-8042YSMD-10042YSMD-12042YSMD-14042YSMD-16042YSMD-18042YSMD-21042
Course X/Y/Z mm6000/4200/15008000/4200/150010 000/4 200/1 50012 000/4 200/1 50014 000/4 200/1 50016 000/4 200/1 50018 000/4 200/1 50021 000/4 200/1 500
ModèleYSMD-6046YSMD-8046YSMD-10046YSMD-12046YSMD-14046YSMD-16046YSMD-18046YSMD-21046
Course X/Y/Z mm6000/4600/15008 000/4 600/1 50010 000/4 600/1 50012 000/4 600/1 50014 000/4 600/1 50016 000/4 600/1 50018 000/4 600/1 50021 000/4 600/1 500

J'espère sincèrement que les informations ci-dessus pourront vous aider à acheter la bonne machine d'usinage à portique, veuillez cliquer sur les éléments ci-dessus pour plus d'informations.
