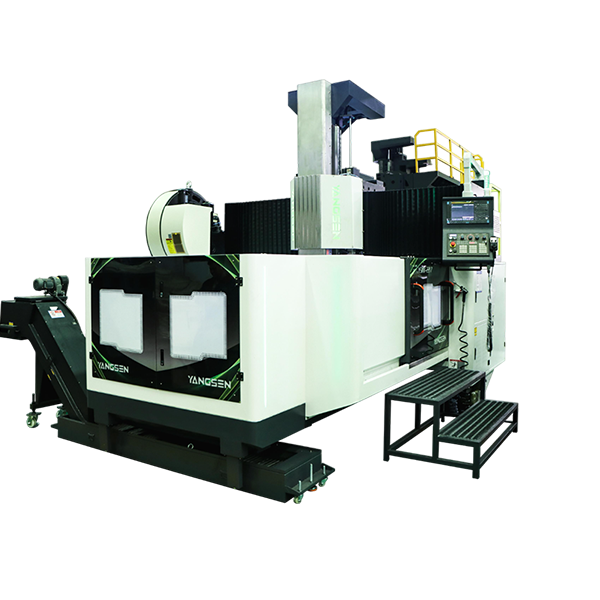

Le centre d'usinage à portique à double colonne YSMV-2218 est conçu pour le fraisage de haute précision et à usage intensif de grandes pièces.
Max. Voyage sur l'axe X :
3000mmMax. Voyage sur l'axe Y :
2100mmMax. Voyage sur l'axe Z :
1000mmLongueur maximale de la pièce :
3200mmLargeur maximale des pièces :
1700mmPoids maximum des pièces :
8TApplication :
Medical IndustryTraitement :
Drilling, Tapping, Milling, Surface MillingLe centre d'usinage à portique à double colonne YSMV-2218 est conçu pour le fraisage de haute précision et à usage intensif de grandes pièces.
Avec une structure à portique fixe, une broche haute rigidité BBT50 et une capacité de table de travail de 6 tonnes, elle offre une excellente stabilité, des performances de coupe et une précision à long terme pour l'usinage de moules, matrices, pièces structurelles et de grandes pièces mécaniques.
Ce modèle est idéal pour les fabricants exigeant une rigidité élevée, une précision stable et un fonctionnement continu fiable.
Machine CNC à double colonneParamètres
| Sujet | Spécification | unité | YSMV-2218 |
| Voyage | Axes X/Y/Z | mm | 2200*1800*800 |
| Nez de broche vers la surface de la table de travail | mm | 190-990 | |
| Largeur | mm | 1800 | |
| Table de travail | table de travail（L*W) | mm | 2200*1400 |
| Charge maximale de la table de travail | t | 6 | |
| rainure en T | mm | 22*200 | |
| Broche | Broche, trou conique (modèle/taille d'installation) | mm | BBT50 |
| Vitesse de broche | tr/min | 6000 | |
| vitesse maximale | tr/min | 4000 | |
| Mode d'entraînement de la broche | connexion directe | ||
| Alimentation | avance rapide des axes X/Y/Z | m/min | 15/12/15 |
| Aliment de coupe | mm/min | 8000 | |
| ATC (facultatif) | méthode de changement d'outil | montage latéral | |
| Spécifications du porte-outil | taper | BT50 | |
| Capacité de l'outil | outils | 24 | |
| Diamètre maximal de l'outil (outil adjacent) | mm | φ112 | |
| Diamètre maximal de l'outil (sans outil adjacent) | mm | φ200 | |
| Longueur maximale de l'outil | mm | 300 | |
| Poids maximal de l'outil | kg | 18 | |
| Temps de changement d'outil le plus rapide | seconde | 4.9 | |
| Moteur | Moteur de broche | kw | βiIP30/8000 |
| Couple du moteur de broche | Nm | 143-236 Nm | |
| moteur des axes x/y/z | kw | bis40B/2000/bis40/2000/bis40B/2000 | |
| Moteur de pompe à eau de coupe | m/hm | 4-60 | |
| Précision(GB/T 19362.2—2017） | Positionnement | mm | 0,02/0,018/0,015 |
| Répétabilité | mm | 0,016/0,014/0,008 | |
| Besoins en énergie | Besoins en énergie | kva | 30 |
| exigences en matière de source d'air | kg/cm | 6^8 | |
| Autres | L*l*H | mm | 5680*4821*4220 |
| Poids | t | Environ 19 |
Accessoires standard
Taraudage rigide Système de lubrification automatique Garde semi-fermée | Lampe de travail à double LED Échangeur de chaleur pour armoire électrique Convoyeur à copeaux à double vis | Souffleur d'air à nez de broche Voyant d'avertissement LED à 3 couleurs Convoyeur à copeaux à chaîne et chariot | M30 Arrêt automatique Boulons et patins de nivellement |
Options
Échelle linéaire optique CTS 40T ATC | Système de rupture d'outils Système de convoyeur à copeaux Table rotative | Système de brouillard d'huile Écumeur d'huile Tête de fraisage manuelle à 90° | Climatiseur Système de mesure par sonde pour pièces automobiles Tête de fraisage automatique à 90° avec AHC |
