Centre d'usinage à double colonne de type portique YSMV-3021

Les centres d'usinage à double colonne de Yangsen sont disponibles dans une variété de tailles et de longueurs de banc, offrant une précision et une stabilité adaptées à de nombreuses industries.

Max. Voyage sur l'axe X :
3000mm
Max. Voyage sur l'axe Y :
2100mm
Max. Voyage sur l'axe Z :
1000mm
Longueur maximale de la pièce :
3200mm
Largeur maximale des pièces :
1700mm
Poids maximum des pièces :
8T
Application :
Medical Industry
Traitement :
Drilling, Tapping, Milling, Surface Milling

PRÉSENTATION DU PRODUIT

Fabricants et fournisseurs de centres d'usinage à double colonne, liste des fabricants et usines de centres d'usinage à double colonne en Chine

Colonne double YSMV-3021 CNC Machine

Le centre d'usinage à portique double colonne YSMV-3021 est conçu comme une solution polyvalente pour l'usinage de pièces de moyenne à grande taille avec une précision et une stabilité élevées. Grâce à sa plage de travail équilibrée et à sa grande rigidité structurelle, il est idéal pour les fabricants exigeant flexibilité et performances d'usinage constantes pour différents types de composants.

1. La base ultra-large de l'axe X avec une table épaisse et très rigide améliore la capacité de charge de la table et assure la meilleure précision du niveau dynamique.

2. La conception à grand décalage de l'axe Y rapproche les glissières de la poutre et de la broche, ce qui augmente efficacement la rigidité de la charge de coupe.

3. Axe Z à déplacement rapide de 15 m, performances d'accélération/décélération élevées pour atteindre la précision de contour de l'usinage de moules à grande vitesse.

4. La fonction de compensation thermique et de broche pour les variations de température ambiante peut être sélectionnée pour garantir une précision inférieure à 0,02 mm, qui est influencée par les variations de température ambiante.

Les centres d'usinage sont les machines-outils les plus performantes du marché. Ces machines, hautement automatisées, sont capables de réaliser différentes opérations d'usinage (tournage, fraisage, perçage, rainurage, etc.).

① Magasin d'outils vertical et horizontal

② Fuseau

Utilisation d'une broche haute rigidité BBT50- © 200, de 6 grands roulements à billes en acier importés et d'une super capacité de coupe.

③ Tête de fraisage à double oscillation et liaison à cinq axes

Moteur de couple à axe AC + broche électrique

structure intégrée en forme de fourche ;

L'axe AC installe la structure du moteur de couple.

Système de maintien hydraulique à axe AC pour une découpe à grande vitesse et une rigidité élevée.

Comparé aux machines à portique plus petites, le YSMV-3021 offre une plus grande plage d'usinage et une capacité de charge plus élevée, tout en restant plus compact et plus rentable que les grandes machines à portique robustes.

Machine CNC à double colonneParamètres

Modèle			YSMV-3021
Sujet	Caractéristiques	Unités
Voyage	Axe X	mm	3000
	Axe Y	mm	2100
	Axe Z	mm	1000
	Nez de broche vers table de travail	mm	200-1200
	Voie de guidage à trois axes		Guidage linéaire à rouleaux pour charges lourdes X/Y/Z
	Largeur de porte		2100
	Type de bélier		Type T
Table de travail	Dimensions de la table de travail (L*l)	mm	3200*1700
	Charge maximale de la table	t	8
	rainure en T	mm	9-22*180
Broche	Type de broche	taper	BBT-50
	Vitesse de rotation de la broche	tr/min	6000
	Type d'entraînement de broche		DDS
débit d'alimentation	Traversée rapide (X/Y/Z)	m/min	15/12/15
débit d'alimentation	Vitesse d'avance de coupe (X/Y/Z)	m/min	12
Outil Changeur	ATC		24 (Option : 40/60)
Moteur	Moteur de broche	KW	15/18,5 (143-236 Nm)
Moteur	Servomoteur à trois axes	KW	3/3/3 (36 Nm)
Puissance requise	Besoins en énergie	kva	45
Puissance requise	Exigences en matière de pression d'air	kg/cm2	6^8
Autres	Dimensions extérieures (LlH)	mm	844058505350
Autres	Poids brut	t	28

Colonne double YSMV-3021CNCApplication machine

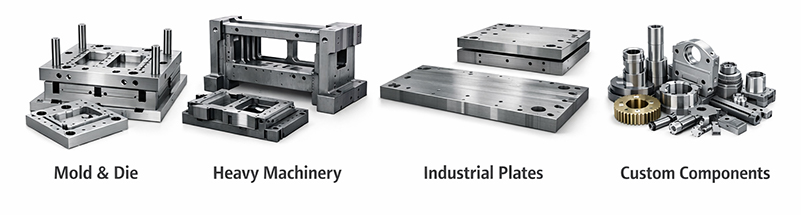

Le centre d'usinage CNC à portique YSMV-3021 est largement utilisé dans les industries qui nécessitent l'usinage de pièces de taille moyenne à grande avec une précision et une stabilité élevées.

Dans l'industrie des moules et matrices, il convient au traitement des bases de moules, des plaques de matrices et des composants de cavités de taille moyenne, garantissant une précision stable lors d'opérations d'usinage complexes.

Dans la fabrication de machines lourdes, cette machine est couramment utilisée pour les châssis, les socles d'équipements et les composants mécaniques qui nécessitent à la fois rigidité et précision.

Elle est également applicable dans la fabrication industrielle générale pour l'usinage de plaques métalliques, de pièces structurelles et de composants sur mesure, offrant une solution équilibrée pour des besoins de production flexibles.
