Centre d'usinage CNC de type portique à double colonne YSMV-5021

Centre d'usinage CNC de type portique à double colonne YSMV-5021

Yangsen est fier de vous proposer des centres d'usinage à double colonne haut de gamme. Trouvez le produit idéal pour vos besoins spécifiques. La construction solide à double colonne assure une plus grande rigidité et des tolérances plus étroites, ce qui rend cette machine bien adaptée à l'usinage efficace de pièces générales et aux travaux rapides de matrices et de moules.

  • Max. Voyage sur l'axe X :

    5000mm
  • Max. Voyage sur l'axe Y :

    2100mm
  • Max. Voyage sur l'axe Z :

    1000mm
  • Longueur maximale de la pièce :

    5000mm
  • Largeur maximale des pièces :

    1700mm
  • Poids maximum des pièces :

    12T
  • Application :

    Aerospace Engineering, Military Industry, Medical Industry
  • Traitement :

    Drilling, Tapping, Milling, Surface Milling

Colonne double YSMV-5021 CNC Caractéristiques de la machine

1. La base ultra large de l'axe X avec une table épaisse à haute rigidité améliore la capacité de charge de la table et assure la meilleure précision de niveau dynamique.

2. La grande conception étagée de l'axe Y crée des voies de guidage proches de la poutre et de la broche, ce qui augmente efficacement la rigidité de la charge de coupe

3. Traversée rapide de 15 m sur l'axe Z, performances d'accélération/décélération élevées pour obtenir une précision de contour de l'usinage de moules à grande vitesse.

4. La fonction de broche et de compensation thermique pour le changement de température ambiante peut être choisie pour assurer le changement de précision à moins de 0,02 mm qui est influencé par le changement de température ambiante.

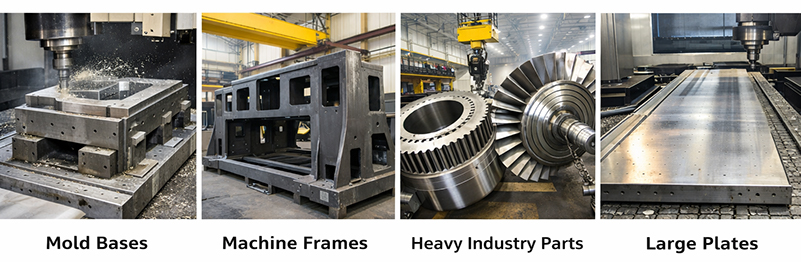

Les centres d'usinage CNC à double colonne conviennent parfaitement au traitement de grandes pièces telles que les pièces marines, les pièces aérospatiales, etc. Cette machine convient aux machines de traitement et au domaine de la fabrication de moules des centres d'usinage verticaux, à partir de l'usinage grossier et des exigences d'usinage et de traitement de finition, et peut terminer le fraisage, le perçage, le taraudage, l'alésage et une variété de processus.

① Magasin d'outils vertical et horizontal

② Broche

Utilisation d'une broche à haute rigidité BBT50- © 200, 6 grands roulements à billes en acier importés, super capacité de coupe.

③ Tête de fraisage à double pivotement à cinq axes

Moteur couple axe AC + électrobroche

structure intégrée en forme de fourche ;

L'axe AC installe la structure du moteur couple ;

Maintien hydraulique de l'axe AC pour une coupe à grande vitesse et une grande rigidité.

Machine CNC à double colonne Paramètres

Modèle

YSMV-5021

Sujet

Caractéristiques

Unités

Voyage

Axe X

mm

5000

Axe Y

mm

2100

Axe z

mm

1000

Nez de broche à table de travail

mm

200-1200

Guidage à trois axes

Guidage linéaire à rouleaux pour charges lourdes X/Y/Z

Largeur de porte

2100

Type de vérin

Type T

Table de travail

Taille de table de travail (L*W)

mm

5000*1700

Charge maximale du tableau

t

12

Fente en T

mm

9-22*180

Broche

Type de broche

taper

BBT-50

R.P.M. de la broche

tr/min

6000

Type d'entraînement de broche

DDS

Vitesse d'avance

Traversée rapide (X/Y/Z)

m/min

15/12/15

Vitesse d'avance de coupe (X/Y/Z)

m/min

12

Outil Changeur

ATC

24 (Option : 40/60)

Moteur

Moteur de broche

KW

15/18.5(143-236 Nm)

Servomoteur à trois axes

KW

6/3/3 (38/36/36 Nm)

Précision

Précision

mm

0,03/0,02/0,015

Répétabilité

mm

0,018/0,015/0,01

Puissance requise

Puissance requise

kva

50

Exigence de pression d'air

kg/cm2

6 ^ 8

Autres

Dimensions externes (L*W*H)

mm

11600*5850*5420

Poids brut

t

36

accessoires standards

Taraudage rigide

Système de lubrification automatique

Garde semi-fermée

Lampe de travail à double DEL

Échange de chaleur pour armoire électrique

Convoyeur de copeaux à double vis

Coup d'air de nez de broche

Voyant d'avertissement LED 3 couleurs

Convoyeur à copeaux et chariot à chaîne

Arrêt automatique M30

Boulons et patins de nivellement

Choix

Échelle linéaire optique

CTS

40T ATC

Système de bris d'outil

Système de convoyeur à copeaux

Table rotative

Système de brouillard d'huile

Écumeur d'huile

Tête de fraisage manuelle à 90°

Climatiseur

Système de mesure de sonde de pièces automobiles

Tête de fraisage automatique à 90° avec AHC
