Yangsen est fier de vous proposer des centres d'usinage à double colonne haut de gamme. Trouvez le produit idéal pour vos besoins spécifiques. La construction solide à double colonne assure une plus grande rigidité et des tolérances plus étroites, ce qui rend cette machine bien adaptée à l'usinage efficace de pièces générales et aux travaux rapides de matrices et de moules.
Max. Voyage sur l'axe X :
5000mmMax. Voyage sur l'axe Y :
3200mmMax. Voyage sur l'axe Z :
1000mmLongueur maximale de la pièce :
4600mmLargeur maximale des pièces :
2600mmPoids maximum des pièces :
18TApplication :
Medical IndustryTraitement :
Drilling, Tapping, Milling, Surface MillingYSMV-5030 Portique CNC Caractéristiques de la machine
|
|
Les centres d'usinage CNC à double colonne sont les plus adaptés au traitement de grandes pièces telles que des pièces marines, etc. Cette machine convient au traitement des machines et au domaine de la fabrication de moules des centres d'usinage verticaux, de l'usinage grossier à la finition, les exigences d'usinage et de traitement s'appliquent, et peut terminer le fraisage, le perçage, le taraudage, l'alésage et une variété de processus. Le centre d'usinage CNC à portique de Vision Wide présente une conception structurelle en caisson adaptée à un espace de travail limité, et sa conception monobloc de table de travail et de colonnes offre des performances d'alimentation stables et rapides qui répondent exigences de précision en matière de moules et de découpe d'aluminium. |
Centre d'usinage à portique Paramètres
| Modèle | YSMV-5030 | ||
| Sujet | Caractéristiques | Unités | |
| Voyage | Axe X | mm | 5000 |
| Axe Y | mm | 3200 | |
| Axe z | mm | 1000 | |
| Nez de broche à table de travail | mm | 250-1250 | |
| Voie de guidage à trois axes | Guide linéaire à rouleaux pour charges lourdes X/Y/Z | ||
| Largeur de porte | 3000 | ||
| Type de bélier | Type T | ||
| Table de travail | Taille de la table de travail (L*W) | mm | 6400*2600 |
| Charge maximale de la table | t | 18 | |
| Fente en T | mm | 13-28*200 | |
| Broche | Type de broche | taper | BBT-50 |
| R.P.M. de broche | tr/min | 6000 | |
| Type d'entraînement de broche | DDS | ||
| Avance | Traversée rapide (X/Y/Z) | m/min | 15/12/15 |
| Avance de coupe (X/Y/Z) | m/min | 12 | |
| Changeur d'outils | ATC | 24 (Option : 40/60) | |
| Moteur | Moteur de broche | KW | 15/18,5 (143-236 Nm) |
| Servomoteur à trois axes | KW | 6/3/3 (38/36/36 Nm) | |

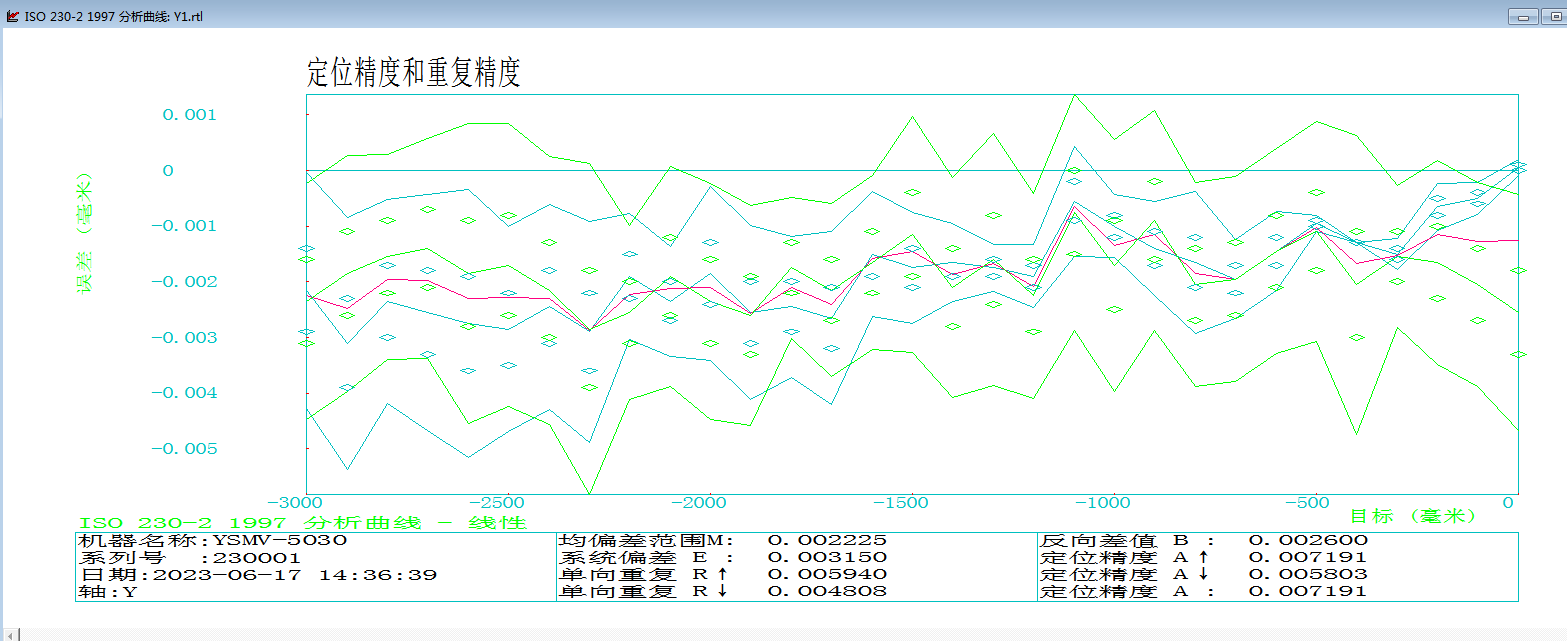

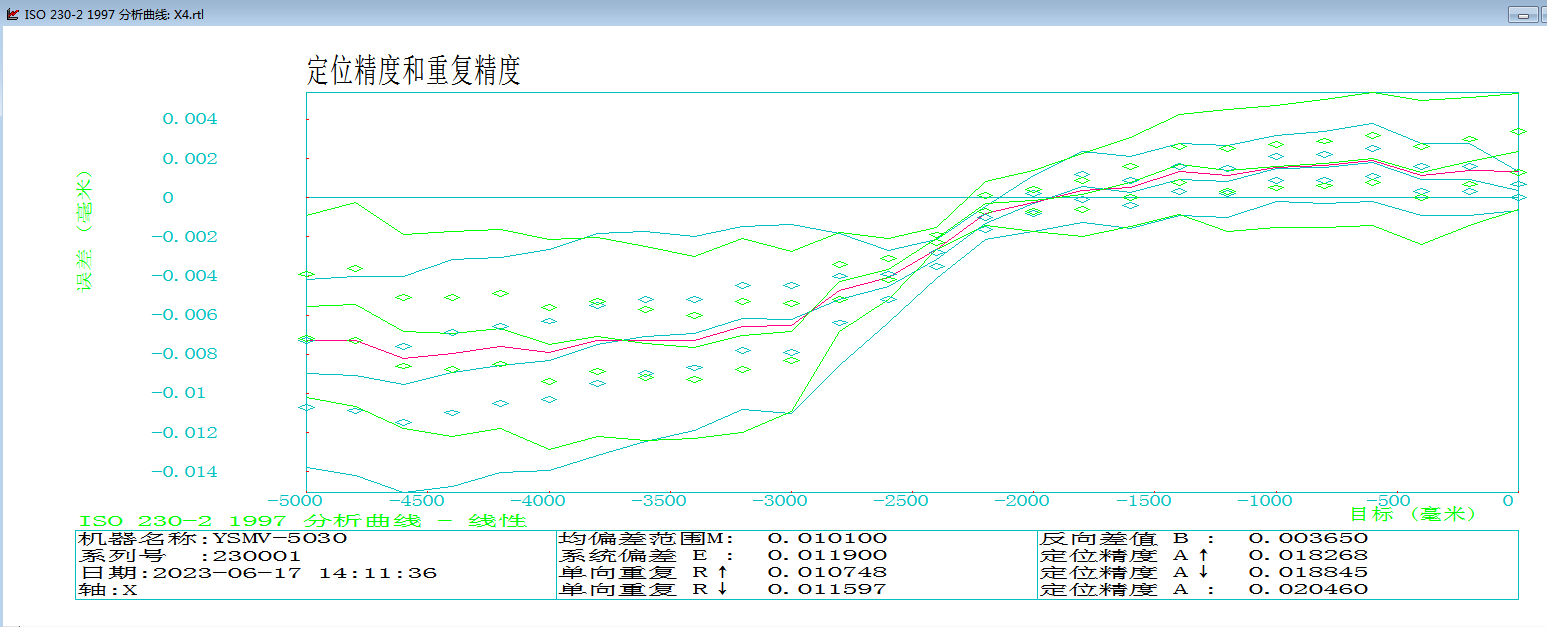

| Précision | Précision | mm | 0,03/0,02/0,015 |
| Répétabilité | mm | 0,018/0,015/0,01 | |
| Puissance requise | Puissance requise | kva | 50 |
| Exigence de pression d'air | kg/cm² | 6^8 | |
| Autres | Dimensions extérieures (L*L*H) | mm | 11600*6050*5420 |
| Poids brut | t | 50 | |
accessoires standards
|
Taraudage rigide Système de lubrification automatique Garde semi-fermée |
Lampe de travail à double LED Échange de chaleur pour armoire électrique Convoyeur de copeaux à double vis |
Soufflage d'air du nez de broche Voyant d'avertissement LED 3 couleurs Convoyeur de copeaux et chariot à chaîne |
Arrêt automatique M30 Boulons et patins de nivellement |
Possibilités
|
Échelle linéaire optique CTS 40T ATC |
Système de casse d'outils Système de convoyeur de copeaux Table rotative |
Système de brouillard d'huile Écumeur d'huile Tête de fraisage manuelle à 90° |
Climatiseur Système de mesure de sonde de pièces automobiles Tête de fraisage automatique à 90° avec AHC |
