Un centre d'usinage horizontal est une machine-outil à commande numérique (CNC) dont l'axe de broche est parallèle à la table de travail. Ce type de machine est principalement adapté à l'usinage de pièces cubiques. Sa broche est horizontale et sa table de travail, généralement carrée, permet des mouvements d'indexage et de rotation. Il est particulièrement adapté aux opérations d'usinage multi-processus telles que le fraisage, le perçage, l'alésage, le taraudage, ainsi que l'usinage de surfaces courbes bidimensionnelles et tridimensionnelles.
Max. Voyage sur l'axe X :
1100mmMax. Voyage sur l'axe Y :
700mm/500mmMax. Voyage sur l'axe Z :
650mmLongueur maximale de la pièce :
630mmLargeur maximale des pièces :
630mmPoids maximum des pièces :
630kgApplication :
Auto PartsTraitement :

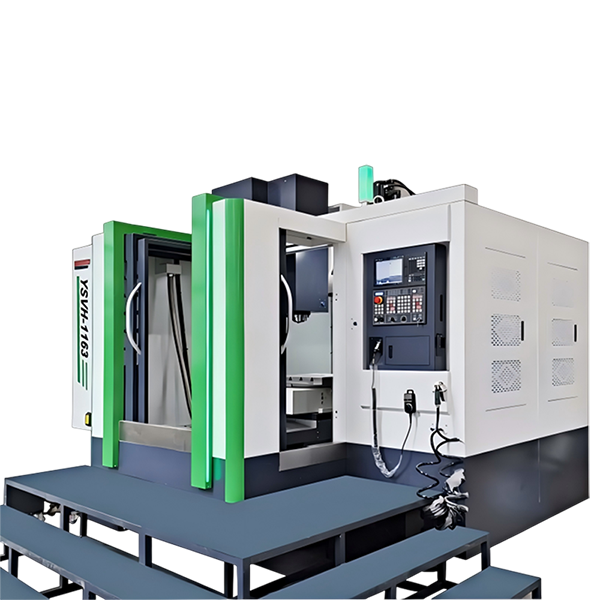

Surface Milling, Drilling Holes, TappingYSVH-1163 Caractéristiques d'un centre d'usinage horizontal
 | Adopte le tout dernier système de carte mère vertical et horizontal japonais M80A. Le programme d'usinage est commun aux opérations verticales et horizontales. La commande d'échange d'axes de toute fonction d'échange d'axes permet d'effectuer le changement de nom des axes, sans modifier le programme d'usinage ni le post-traitement du logiciel FAO. Compatibilité haute vitesse et haute précision Les modes vertical et horizontal prennent tous deux en charge les modes haute vitesse et haute précision afin de garantir la précision d'usinage. Passage aisé du mode vertical au mode horizontal Changez rapidement de mode grâce aux commandes, ce qui est pratique pour les clients. Les fonctions verticales et horizontales sont interopérables Les modes vertical et horizontal peuvent remplir les mêmes fonctions afin d'assurer leur pertinence mutuelle. |
Caractéristiques de la machine optique YSVH-1163 :
1. La machine est équipée d'une interface de convoyeur à copeaux en spirale et d'un dispositif de rinçage de coupe pour évacuer automatiquement les copeaux à temps afin d'éviter l'impact thermique des copeaux sur la machine-outil et d'assurer la haute précision du traitement de la machine-outil ; 2. Le moule en bois de coulée adopte une combinaison aluminium-bois, un moulage en sable de résine et un établi HT300.
3. La table rotative CNC standard de Taiwan Xuyang adopte une turbine en cuivre en alliage nickel-argent à haute rigidité, résistante à l'usure et durable, et possède une grande stabilité de segmentation ; un double dispositif de verrouillage robuste, une très grande surface de verrouillage, une résistance de coupe élevée ; trois engrenages d'embrayage de haute précision sont utilisés pour le positionnement, et la précision de positionnement répétée atteint 5″. |  |
Avantages de l'usinage intégré vertical et horizontal:
La YSVH-1163 combine les fonctions d'usinage vertical et horizontal dans une seule machine, contribuant à améliorer l'efficacité de l'usinage multiface tout en réduisant les réglages répétés.
Usinage multifaces en une seule étape
Réalisez plusieurs opérations d'usinage en une seule configuration pour améliorer la précision et réduire le temps de serrage.
Usinage combiné vertical et horizontal
Permet le perçage, le fraisage, le taraudage et l'usinage de faces latérales sur une seule plateforme machine.
Réduire les erreurs de positionnement
La réduction du nombre de réglages répétés contribue à améliorer la régularité d'usinage des pièces complexes.
Usinage sur table rotative à 360°
La table rotative permet un usinage multi-angles flexible pour les pièces de boîtier et les composants structurels.
Réduction des coûts d'espace et de main-d'œuvre
Une seule machine combine plusieurs fonctions d'usinage, contribuant à réduire l'espace en usine et la manutention manuelle.
Performances de coupe de la machine
Fraisage de surface | Acier 45# | Perçage de trous | Acier 45# | Tapotement | Acier 45# |
Profondeur de coupe 7 mm |
| Diamètre de coupe Ø82 |
| Tapotement M36 |
|
Coupeur | Ø120 mm * 5T | Coupeur | Ø82 mm * 2T | Coupeur | M36*3P |
Vitesse de broche | 420 tr/min | Vitesse de broche | 500 tr/min | Vitesse de broche | 120 tr/min |
Alimentation | F500 | Alimentation | F100 | Alimentation | F480 |
Largeur | 100 mm | Largeur | 82 mm | Largeur | 36 mm |
YSVH-1163Paramètres du centre d'usinage horizontal
| Sujet | Caractéristiques | Unités | Type vertical | Type horizontal |
| Voyage | Déplacement vertical et horizontal sur l'axe X (à gauche et à droite de la table de travail) | mm | 1100 | |
| Course verticale de l'axe Y (avant et après le centre de la broche verticale) | mm | 700 | ||
| Déplacement horizontal sur l'axe Y (boîtier de broche de haut en bas) | mm | 500 | ||
| Déplacement horizontal sur l'axe Z (boîtier de broche de haut en bas) | mm | 650 | ||
| Distance entre le nez de l'axe vertical et horizontal et la surface du plateau tournant | mm | 120-770 | 120-620 | |
| Distance entre le nez de l'axe horizontal et le centre du plateau tournant | mm | 170-870 | ||
| Surface de guidage verticale vers le centre de la broche | mm | 702 | ||
| Surface de guidage horizontale jusqu'au nez de la broche | mm | 305 | ||
Table de travail | Zone de travail de la tourelle | mm | 630*630 | |
| Méthode de rotation | Pression d'huile | |||
| fraction égale | deg | 1*360° | ||
| Diamètre de rotation maximal de la pièce | mm | 1300 | ||
| capacité de charge maximale | KG | 600 | ||
Broche | Trou conique de broche (modèle/taille d'installation) | mm | BBT40 | |
| Vitesse de broche | tr/min | 10000 | ||
| méthode de transmission par broche | Type de courroie | |||
| Alimentation | avance rapide sur les axes X/Y/ZN1 | m/min | 36/36/30/30 | |
| Alimentation de coupe maximale | mm/min | 10000 | ||
Changeur d'outils | méthode de changement d'outil | Montage latéral/horizontal | ||
| spécifications du porte-outil | taper | BT40 | ||
| Capacité de l'outil | outils | 24 | ||
| Diamètre maximal de l'outil (avec outil) | mm | 78 | ||
| Diamètre maximal de l'outil (sans outil) | mm | 120 | ||
| Longueur maximale de l'outil | mm | 300 | ||
| Poids maximal de l'outil | kg | 7 | ||
| Temps de changement d'outil le plus rapide | seconde | 2.2 | ||
| Moteur | Moteur de broche | kw | Verticale SJ-DG7.5/120 Horizontal SJ-DG7.5/120 | |
| Servomoteurs pour chaque axe | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| Moteur de pompe à eau de coupe | m/hm | 4-60 | ||
Besoins en énergie | Besoins en électricité | 40 | ||
| exigences en matière de source d'air | 6~8 | |||
Taille | Longueur*largeur*hauteur | 3850*3200*3300 | ||
| Poids | 10.8 | |||
Changeur d'outils à bras Système de lubrification automatique Protection intégrale de l'enceinte | Taraudage rigide Échangeur de chaleur pour armoire électrique Réservoir de liquide de refroidissement et bac à copeaux | Lampe de travail à double LED Voyant d'avertissement LED à 3 couleurs M30 Arrêt automatique | Souffleur d'air à nez de broche Boulons et patins de nivellement |
Échelle linéaire optique CTS | Système de rupture d'outils Système de convoyeur à copeaux de type chaîne | Collecteur de brouillard d'huile Écumeur d'huile | Table rotative Sonde de pièce et d'outil |
