La machine-outil de ce produit est équipée de composants de marque renommée dans l'industrie. Il est livré avec un couple élevé et un moteur à grande vitesse. Avec un design de lit super rigide. Il prend en compte un couple élevé, une vitesse élevée et une haute précision. Il convient à l'usinage de précision à grande vitesse de pièces mécaniques de petite et moyenne taille dans les secteurs de l'automobile, des machines textiles et d'autres industries.
Max. Voyage sur l'axe X :
1200mmMax. Voyage sur l'axe Y :
280mmMax. Voyage sur l'axe Z :
280mmLongueur maximale de la pièce :
1320mmLargeur maximale des pièces :
650mmPoids maximum des pièces :
1200KGApplication :
Precision Mold, Auto PartsTraitement :
Surface Milling, Drilling Holes, TappingCaractéristiques structurelles de l'usinage vertical
 | La machine-outil de ce produit est équipée de composants de marque renommée dans l'industrie, équipée d'un couple élevé, d'un moteur à grande vitesse et d'une conception de lit super rigide.
Compte tenu d'un couple élevé, d'une vitesse élevée et d'une haute précision, il convient au traitement de toutes sortes de produits et de moules. |
Performances de coupe à la machine
Fraisage superficiel | Acier 45# | Trous de forage | Acier 45# | Tapotement | Acier 45# | ||
Couper 6mm |
| Diamètre de coupe Ø80 |
| Couper Taraudage M30 |
| ||
Coupeur | Ø125mm*5T | Coupeur | Ø80mm*2T | Coupeur | M30*3P | ||
Vitesse de broche | 550 tr/min | Vitesse de broche | 80 tr/min | Vitesse de broche | 120 tr/min | ||
Alimentation | F500 | Alimentation | F100 | Alimentation | F420 | ||
Largeur | 80mm | Largeur | 80mm | Largeur | 50mm | ||
Caractéristiques structurelles de la machine à châssis vertical
 | 1. Dispositif de configuration d'air standard pour assurer un traitement plus stable. 2. structure à double bras en colonne, conception de magasin d'outils de type épaule, meilleure rigidité. 3. Table de travail：1320*650 mm 4. Échelles linéaires optiques : Heidenhain en option, échelles linéaires optiques à réseau Fagor, précision±5um, pour assurer la précision de positionnement de la machine-outil. 5. Magasin d'outils de servomoteur de Taiwan avec un temps de changement d'outil de 1,4 seconde. 6. Course à trois axes X : 1200 / Y : 680 / Z : 680 La position d'installation réservée des balances linéaires optiques peut être équipée d'un liquide de refroidissement via une fonction de vis à billes. 7. Le moteur de broche est équipé d'un moteur de broche puissant standard de 15 kW (SJ-D15-08) avec une vitesse maximale de 8 000 tr/min, adapté aux coupes lourdes. 8. Installez des guidages de ligne japonais THK ou allemand Rexroth, largeur de guidage linéaire jusqu'à 45 mm. 9. Diamètre extérieur 150 mm haute rigidité BBT40, broche à nez court 10 000 tr/min, broche équipée de cinq roulements, conception de buses de liquide de refroidissement. 10. L'arrière de la tête de broche est une conception en forme de boîte, une structure triangulaire, un support de bloc coulissant de l'axe Z 6 et une super rigidité. 11. Les trois axes adoptent une vis japonaise de qualité THKΦ40-C3, les trois axes adoptent le roulement d'origine NSK (3062), mode 3+2, traitement de pré-tension pour éviter le déplacement thermique.
|
Centres d'usinage verticaux Paramètres

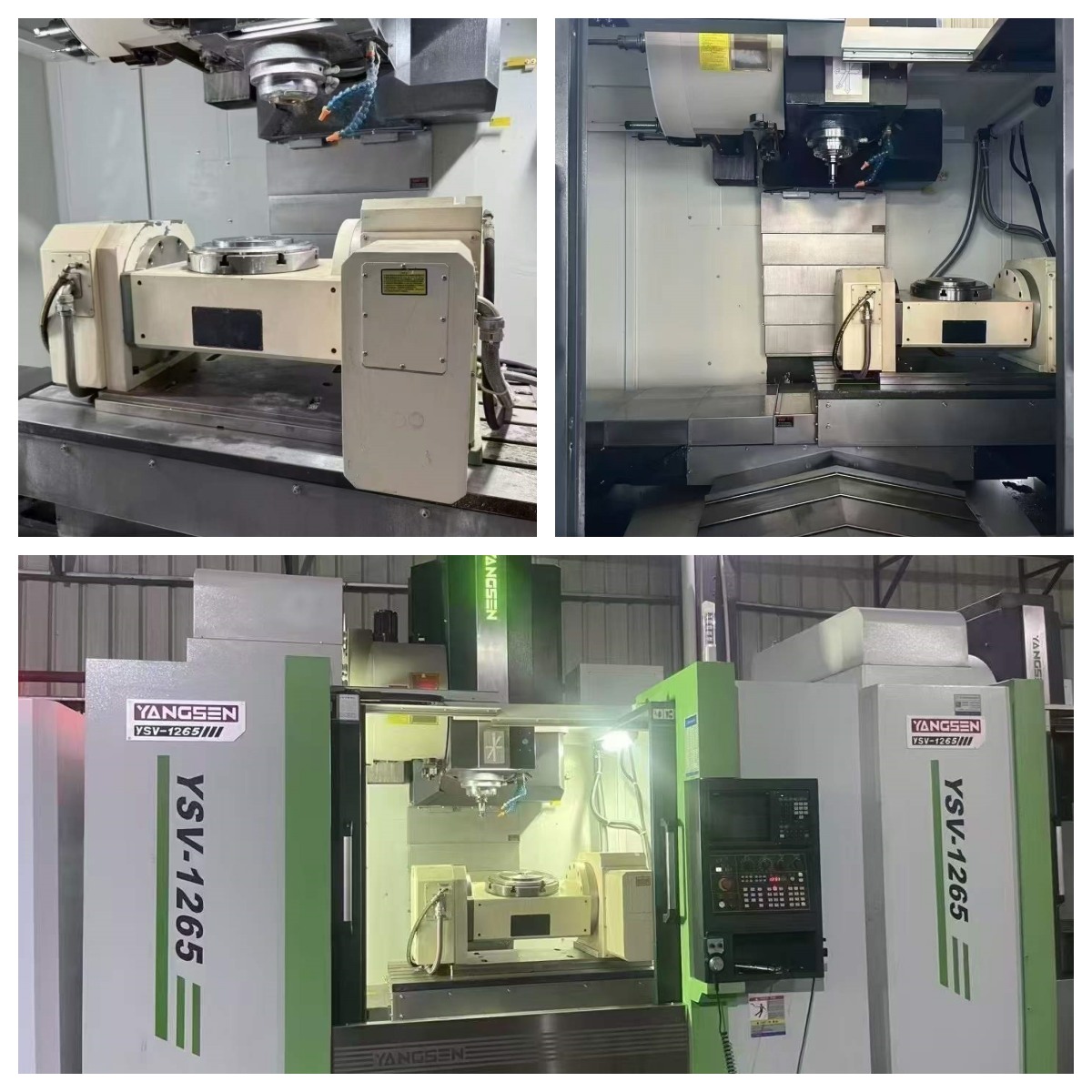

| Modèle | YSV-1265 | ||
| Sujet | Caractéristiques | Unités | |
| Voyage | Axe X/Y/Z | mm | 1200x680x680 |
| Nez de broche à table de travail | mm | 120-800 | |
| Centre de broche à colonne | mm | 700 | |
| Voie de guidage à trois axes | / | Guidage linéaire à rouleaux | |
| Table de travail | Taille de la table de travail (L*W） | mm | 1320x650 |
| Charge maximale de la table | kg | 1200 | |
| Fente en T | mm | 5-18x100 | |
| Broche | Cône de broche | taper | BBT-40 |
| Vitesse de broche | tr/min | 10000 | |
| Type d'entraînement de broche | / | Ceinture | |
| Avance | Traversée rapide (X/Y/Z) | m/min | 30/30/30 |
| Avance de coupe (X/Y/Z) | m/min | 10 | |
| Changeur d'outils | Changeur d'outils automatique | / | Type de bras |
| Type de tige d'outil | taper | BT-40 | |
| Capacité de stockage des outils | Morceau | 24 | |
| Max. Diamètre de l'outil (adjacent) | mm | 80 | |
| Max. Diamètre de l'outil (vide) | mm | 120 | |
| Max. Longueur de l'outil | mm | 300 | |
| Max. Poids de l'outil | kg | 7 | |
| Temps de changement d'outil | seconde | 1.4 | |
| Moteur | Moteur de broche | kw | 15 |
| Moteur Seixo à trois axes | kw | 3,0/3,0/4,5 | |
| Précision | Précision | mm | ±0,005 |
| Répétabilité | mm | ±0,003 | |
| Puissance requise | Puissance requise | kva | 25 |
| Exigence de pression d'air | kg/cm² | 6^8 | |
| Autres | Dimensions extérieures (L*L*H) | mm | 3100x2558x2794 |
| Poids brut | t | 8.7 | |
Porte de sécurité Système de lubrification automatique Garde entièrement fermée Pistolet à air | Taraudage rigide Échange de chaleur pour armoire électrique Buses de liquide de refroidissement de broche Pistolet à liquide de refroidissement | Lampe de travail à double LED Voyant d'avertissement LED 3 couleurs Réservoir de liquide de refroidissement et bac à copeaux Boîte à outils | Soufflage d'air du nez de broche Boulons et patins de nivellement Arrêt automatique M30 Manuel d'entretien et d'exploitation |
Possibilités
Échelle linéaire optique CTS Sonde de pièce et d'outil | Pistolet à liquide de refroidissement Système de casse d'outils Système de convoyeur de copeaux | Collecteur de brouillard d'huile Écumeur d'huile Table rotative | Broche DDS 12 000 tr/min Broche DDS 15 000 tr/min HSK-63-18000 Moto intégrée |
