L'aléseuse horizontale YSBD-160/20T est conçue pour l'usinage intensif de pièces volumineuses et lourdes, offrant une rigidité, une précision et une stabilité de coupe exceptionnelles. Dotée d'une table de travail de grande capacité, cette aléseuse-fraiseuse horizontale supporte des charges élevées, ce qui la rend idéale pour des secteurs tels que l'énergie, la fabrication d'équipements lourds, la construction navale et la production de composants structuraux de grande taille.
Max. Voyage sur l'axe X :
4000mmMax. Voyage sur l'axe Y :
3000mmMax. Voyage sur l'axe Z :
1500mmLongueur maximale de la pièce :
2500mmLargeur maximale des pièces :
2500mmPoids maximum des pièces :
54TApplication :
Auto PartsTraitement :
Surface Milling, Drilling Holes, TappingCentre d'usinage horizontal d'alésage-fraisage Caractéristiques structurelles
Ce machine de forage horizontale est équipé d'un table de travail rotative de haute précision avec Positionnement de la goupille conique 4 × 90° combiné avec verrouillage hydraulique automatique, garantissant une précision de positionnement répétable lors de l'usinage multiface.
La table est actionnée par un servomoteur à courant alternatif à commande numérique et un système de transmission à engrenage à vis sans fin de précision, assurant une efficacité compensation du jeu et un mouvement de rotation fluide. Pour l'axe B, un système de serrage hydraulique à disque importé est adoptée, offrant une force de serrage exceptionnelle pour un soutien complet opérations d'alésage et de fraisage intensives dans des conditions de coupe difficiles.
Caractéristiques de la machine de fraisage-alésage horizontale :

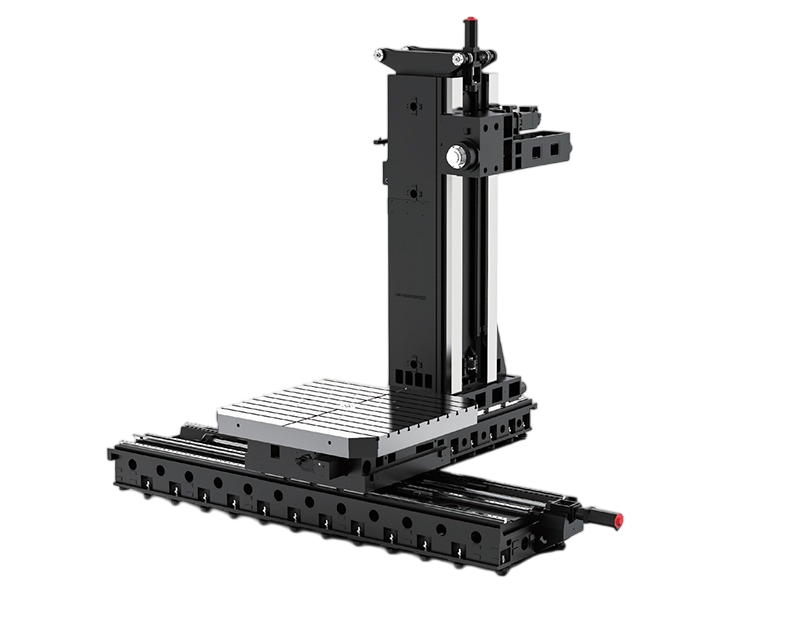

Bâti et colonne de machine en fonte haute rigidité
Les principaux composants structurels de cette machine d'alésage-fraisage horizontale sont fabriqués en fonte haute résistance HT300, produite par un procédé de moulage en sable de résine et de modèle combiné aluminium-bois.
Après une cuisson à haute température et un traitement de relaxation des contraintes, les pièces moulées présentent une excellente rigidité, une absorption optimale des vibrations et une grande stabilité dimensionnelle, constituant ainsi une base solide pour l'usinage de haute précision et sous fortes charges. Cette conception structurelle robuste améliore considérablement la durabilité des machines et garantit une précision durable dans les applications industrielles exigeantes.
Système efficace d'extraction de puces et de contrôle thermique
Pour garantir une précision d'usinage à long terme, la structure de la machine est conçue avec une interface de convoyeur à copeaux en spirale réservée, permettant une intégration transparente d'un système d'évacuation automatique des copeaux.
Un système d'évacuation du fluide de coupe à haut rendement élimine en continu les copeaux de la zone de coupe, évitant ainsi leur accumulation et réduisant l'influence thermique sur la structure de la machine. Cette conception contribue à garantir une maîtrise thermique stable, un état de surface amélioré et une précision constante lors de cycles d'usinage prolongés.
Paramètres
| Projet | Spécification | Unité | YSBD-160/20T |
| Voyage | Axes X/Y/Z/W | mm | 4000/3000/1500/700 |
| Nez de broche vers table de travail | mm | 95-3095 | |
| Centre de la broche par rapport à la colonne | mm | -25-2375 | |
| Voie de guidage X/Y/Z | Guide à rouleaux | ||
| Table de travail | Dimensions de la table de travail (LW) | mm | 2500*2500 |
| Charge maximale de la table | kg | 20000 | |
| Vis de table | N°/mm | 0,001 | |
| Broche | Type de broche（Numéro de modèle / dimensions de montage） | mm | BT50 |
| vitesse de broche | tr/min | 3000 | |
| Type d'entraînement de broche | type d'engrenage | ||
| Diamètre de la barre d'alésage | mm | 160 | |
| débit d'alimentation | Parcours rapide (X/Y/Z) | m/min | 10/10/10/8 |
| Vitesse d'avance de coupe (X/Y/Z) | mm/min | 10/10/10/5 | |
| Outil Changeur (Options) | Changeur d'outils automatique | type de piste | |
| Type de tige d'outil | taper | BT50 | |
| Capacité de stockage des outils | outils | 40 | |
| Diamètre maximal de l'outil (adjacent) | mm | 125 | |
| Diamètre maximal de l'outil (vide) | mm | 250 | |
| Longueur maximale de l'outil | mm | 500 | |
| Poids maximal de l'outil | Kg | 25 | |
| Temps de changement d'outil le plus rapide | seconde | 14 | |
| Moteur | Moteur de broche | kw | AiI30/7000 |
| Servomoteur à trois axes | kw | FIA40/3000/FIA40B/3000/FIA40/3000/FIA22/3000 | |
| Moteur de pompe à eau de coupe | m/hm | 4-60 | |
| Précision | Précision de positionnement X/Y/Z/O | mm | 0,015/0,012/0,01 |
| Précision de positionnement répétée X/Y/Z/W | mm | 0,008/0,0080,005 | |
| Pouvoir Requis | Besoins en énergie | kva | 95 |
| Exigences en matière de pression d'air | kg/cm | 6^8 | |
| Autre | Dimensions extérieures (L/l/H) | mm | 9000*8800*6100 |
| Poids brut | t | 54 |
Accessoires standard
| Changeur d'outils de type ARM | Taraudage rigide | Lampe de travail à double LED | SpSouffle d'air nasal |
| Système de lubrification automatique | Échangeur de chaleur pour armoire électrique | Voyant d'avertissement LED à 3 couleurs | Boulons et patins de nivellement |
| Garde semi-endossable | Réservoir de liquide de refroidissement et bac à copeaux | M30 Arrêt automatique | Table rotative |
Options
| Échelle linéaire optique | Système de rupture d'outils | Collecteur de brouillard d'huile | Sonde de pièce et d'outil |
| CTS | Système de convoyeur à copeaux | Écumeur d'huile | Système de mesure par sonde pour pièces automobiles |
