Les centres d'usinage verticaux offrent une polyvalence exceptionnelle pour l'usinage de matériaux variés, tout en améliorant considérablement la productivité. En minimisant les temps de cycle de production et les coûts d'usinage, ces machines optimisent la rentabilité globale des processus. Les ingénieurs ont intégré des fonctionnalités de conception avancées pour rationaliser les opérations et réduire efficacement les temps d'arrêt liés aux contrôles qualité fréquents. Le centre d'usinage vertical CNC bénéficie d'une conception ergonomique qui optimise le confort de l'opérateur et les conditions de travail pour une efficacité maximale.
Max. Voyage sur l'axe X :
1400mmMax. Voyage sur l'axe Y :
800mmMax. Voyage sur l'axe Z :
750mmLongueur maximale de la pièce :
1500mmLargeur maximale des pièces :
800mmPoids maximum des pièces :
1500KGApplication :
Precision Mold, Auto PartsTraitement :
Surface Milling, Drilling Holes, TappingYSV-1482 Machines d'usinage verticales Caractéristiques structurelles
1. En utilisant le magasin d'outils de conversion de fréquence de Taiwan, le temps de changement d'outil est raccourci à 1,4 s, ce qui améliore efficacement l'efficacité du traitement ; 2. Les trois axes sont équipés en standard d'un couple de sortie important, permettant un positionnement rapide et précis ; 3. Le moteur de broche est équipé en standard d'un moteur généralisé à couple élevé de 11 à 15 kW, et le couple de broche est considérablement amélioré par rapport aux autres marques du même modèle, ce qui est très adapté aux coupes lourdes ; 4. Les pièces de la machine-outil appartiennent à la célèbre marque d'une usine célèbre et à la configuration avancée de l'industrie. |

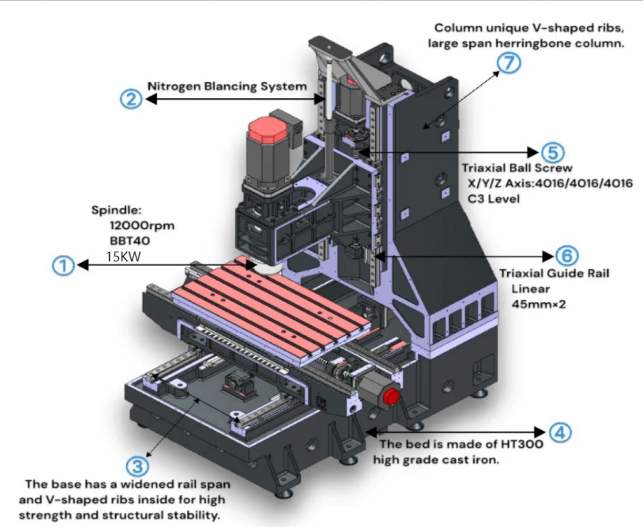

Machine à cadre vertical Caractéristiques optomécaniques
 | 1. Le rail de ligne allemand Rexroth est adopté et la largeur du rail de ligne atteint 45 mm ; 2. L'axe Y a une très grande portée de 745 mm ; 3. Soutenu par 6 sièges coulissants sur l'axe X, une forte rigidité assure une coupe puissante ; 4. Les trois axes adoptent une vis de qualité C3 de diamètre extérieur PMI de 40 mm, et les trois axes adoptent un roulement d'origine NSK (3062), un mode 3+2, un traitement de pré-tension pour éviter le déplacement thermique ; 5. Le diamètre extérieur est de 150 mm et la broche BBT à haute rigidité est conçue avec une pulvérisation annulaire ; 6. Adoptez le cylindre de coupe ultra-rapide d'origine de Taiwan, le temps de coupe peut atteindre 0,28 S ; 7. Le lit de la machine-outil est fabriqué en fonte de précision HT300 de haute qualité. |
Centres d'usinage verticaux Paramètres
| Article | Spécifications | Unités | YSV-1482 |
| Voyage | Axe X/Y/Z | mm | 1400*800*750 |
| Distance entre le nez de la broche et la table | mm | 150-900 | |
| Distance entre le centre de la broche et le rail de la colonne | mm | 880 | |
| forme de piste | Guide linéaire | ||
| Table de travail | Dimensions de la table (L x l) | mm | 1500*800 |
| La capacité de charge maximale de l'établi | kg | 1500 | |
| rainure en T | Non/mm | 6-22*110 | |
| Broche | Trou conique de la broche (modèle/taille d'installation) | mm | BBT40 |
| Vitesse de rotation de la broche | tr/min | 8000 | |
| Mode d'entraînement de la broche | Type de courroie | ||
| Alimentation | Avance rapide des axes X/Y/Z | m/min | 24/24/24 |
| Alimentation de coupe | mm/min | 10000 | |
| Changeur d'outils | Changement d'outil | Conversion de fréquence de montant latéral | |
| Spécifications de la poignée | taper | BT40 | |
| Capacité de l'outil | outils | 24 | |
| Diamètre maximal de l'outil (outil de proximité) | mm | 80 | |
| Diamètre maximal de l'outil (sans outil de proximité) | mm | 120 | |
| Longueur maximale de l'outil | mm | 300 | |
| Poids maximal de l'outil | kg | 7 | |
| Temps de changement d'outil le plus rapide | seconde | 1.4 | |
| Moteur | Moteur de broche | kw | βiIP 22/8000 |
| servomoteur 3 axes | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| Coupe du moteur de la pompe à eau | m/hm | 16h30 | |
| Précision | précision de positionnement | mm | ±0,005 |
| Répétabilité | mm | ±0,003 | |
| Besoin en énergie | besoins en énergie | kva | 25 |
| Exigences relatives à la source d'air | Kg/cm | 6 à 8 | |
| Taille de la machine | L*l*H | mm | 4700*2950*2766 |
| poids | t | 10,5 |
Porte de sécurité Système de lubrification automatique Protection complète de l'enceinte Pistolet à air comprimé | Taraudage rigide Échangeur de chaleur pour armoire électrique Buses de refroidissement de broche Pistolet à liquide de refroidissement | Lampe de travail à double LED Voyant d'avertissement LED 3 couleurs Réservoir de liquide de refroidissement et bac à copeaux Boîte à outils | Soufflage d'air du nez de broche Boulons et patins de nivellement Arrêt automatique du M30 Manuel d'entretien et d'exploitation |
Options
Échelle linéaire optique CTS Sonde de pièce et d'outil | Pistolet à liquide de refroidissement Système de bris d'outils Système de convoyeur à copeaux | Collecteur de brouillard d'huile Écrémeur d'huile Table rotative | Broche DDS 12000 tr/min Broche DDS 15 000 tr/min Moto intégrée HSK-63-18000 |
