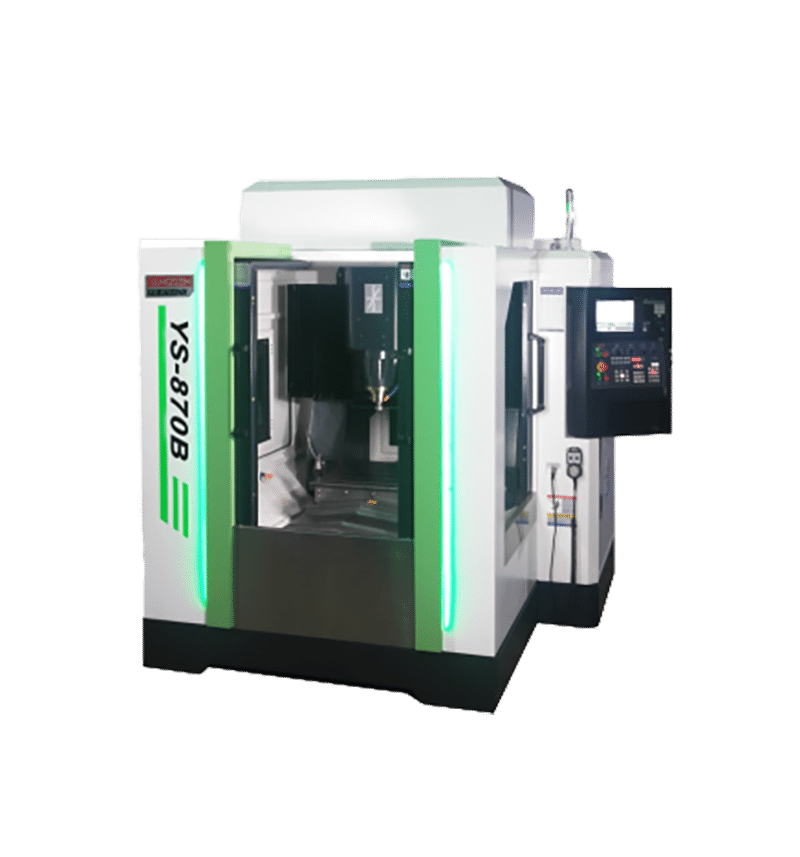

Centre de gravure et de fraisage CNC YS-870B

Centre de gravure et de fraisage CNC YS-870B

Le centre de gravure et de fraisage peut effectuer le perçage, le fraisage, le meulage et le taraudage avec la gravure. Cette machine fonctionne à grande vitesse et possède une capacité de coupe et une précision d'usinage élevées. Il est largement utilisé dans les moules de précision, les électrodes en cuivre, la fabrication de moules à chaussures, le traitement par lots d'horloges, de montres et de lunettes, etc.

  • Max. Voyage sur l'axe X :

    800mm
  • Max. Voyage sur l'axe Y :

    700mm
  • Max. Voyage sur l'axe Z :

    300mm
  • Longueur maximale de la pièce :

    720mm
  • Largeur maximale des pièces :

    640mm
  • Poids maximum des pièces :

    400KG
  • Application :

    Precision Mold
  • Traitement :

    Drilling, Milling, Tapping, Engraving

SCaractéristiques structurelles de la machine de gravure et de fraisage

Le centre de gravure et de fraisage peut effectuer le perçage, le fraisage, le meulage et le taraudage avec la gravure. Cette machine fonctionne à grande vitesse et possède une capacité de coupe et une précision d'usinage élevées. Il est largement utilisé dans les moules de précision, les électrodes en cuivre, la fabrication de moules à chaussures, le traitement par lots d'horloges, de montres et de lunettes, etc.



Caractéristiques de la machine de gravure et de fraisage

1. Une boîte à broche brevetée de machine à graver et à fraiser

Il y a un trou étagé à l'intérieur de la boîte à broche ; la broche électrique est installée dans le trou étagé et une bride est utilisée pour fixer le boîtier de la broche

2. Table de travail

La structure de la boîte et la vis à billes sont formées d'un seul tenant.

3. Échelles linéaires optiques

Échelles linéaires optiques Heidenhain, Fagor en option avec une précision inférieure à ± 5 µm

4. Base

Structure de boîtier mural multicouche, extractions de copeaux arrière

5. Une structure de nervure triangulaire de colonne de pont

Le modèle d'utilité de la structure nervurée triangulaire du pont de porte améliore la rigidité dynamique et statique de la machine-outil et améliore la précision de traitement.

6. Broche BBT40 à entraînement direct en option

7. Configuration de la mise à niveau

Magasin d'outils à carrousel servo standard ; Broche moteur HSK-E40 ; paquet de protection en graphite ; sonde d'outil laser; système de collecteur de brouillard d'huile, et plus encore

8. Précision stable

Les échelles linéaires optiques en boucle fermée avec une précision de positionnement élevée peuvent supprimer efficacement l'erreur de positionnement causée par l'extension thermique de la vis à billes en plomb.

9. Stabilité du système

Équipé du système Siemens 828D.


Centre d'usinage de gravure et de fraisage Paramètres

Modèle

YS-870B

Sujet

Caractéristiques

Unités

Voyage

Axe X/Y/Z

mm

800/700/300

Nez de broche à table de travail

mm

205-505

Guidage à trois axes

/

Guidage linéaire

Largeur de porte

/

810

Table de travail

Taille de la table de travail (L*W)

mm

720*640

Charge maximale du tableau

kg

400

Fente en T

mm

5-16x120

Broche

Cône de broche

taper

ER32

Vitesse de broche

tr/min

24000

Type d'entraînement de broche

/

Intégré

Vitesse d'avance

Traversée rapide (X/Y/Z)

m/min

15/15/12

Vitesse d'avance de coupe (X/Y/Z)

m/min

12

Changeur d'outils

Changeur d'outils

/

Carrousel Servo ATC

Moteur

Moteur de broche

kw

7.5

Servomoteur à trois axes

kw

0,85/0,85/1,3

Précision

Précision

mm

±0,005

Répétabilité

mm

±0,003

Puissance requise

Puissance requise

kva

10

Exigence de pression d'air

kg/cm²

6 ^ 8

Autres

Dimensions externes (L*W*H)

mm

2100x2700x2550

Poids brut

t

5


accessoires standards

7.5KW-ER32-24000

Mesure automatique de la longueur de l'outil

Refroidisseur d'huile de broche

Entièrement Enceinte Garde

Réservoir de liquide de refroidissement et écrémeur d'huile

Volant (MPG)

Boulons et patins de nivellement

Boîte à outils

Système de lubrification automatique

Transformateur

Lampe de travail à DEL

Soufflage d'air et de liquide de refroidissement de la broche

Logiciel de transmission et câbles 20m

Voyant d'avertissement LED 3 couleurs

Manuel d'entretien et d'exploitation

Échange de chaleur pour armoire électrique



Choix

Collecteur de brouillard d'huile

ATC

7.5KW-BT30-24000



BBT40-15000



Table rotative
