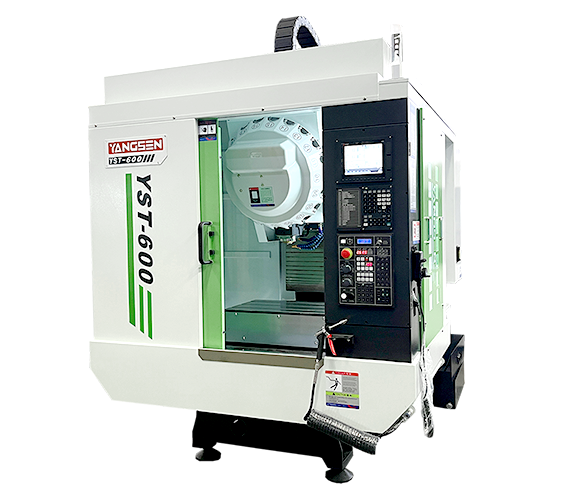

Meilleure machine de centre de perçage et de taraudage CNC YST-600

Meilleure machine de centre de perçage et de taraudage CNC YST-600

La taraudeuse CNC convient au traitement de produits à haute brillance et de moules de précision, et peut réaliser les fonctions de perçage, de fraisage, d'alésage et d'essorage de la plupart des produits métalliques, et peut finir de coordonner l'alésage, diverses cames compliquées, prototypes, films de stratification, arc rainures et autres traitements avec précision et efficacité.

  • Max. Voyage sur l'axe X :

    600mm
  • Max. Voyage sur l'axe Y :

    400mm
  • Max. Voyage sur l'axe Z :

    350mm
  • Longueur maximale de la pièce :

    700mm
  • Largeur maximale des pièces :

    400mm
  • Poids maximum des pièces :

    350KG
  • Application :

    Precision Mold, Bathroom Products, Auto Parts, Semiconductor Industry
  • Traitement :

    Drilling, Tapping

Taraudeuse CNC Caractéristiques

Simplicité et efficacité par la conception, les centres de perçage et de taraudage sont parfaits pour des processus d'usinage précis, rapides et répétés. La conception ciblée du perçage et du taraudage maximise l'efficacité et la vitesse de filetage avec la possibilité de percer dans des matériaux plus durs. La taraudeuse CNC est largement utilisée dans le traitement de boîtiers, couvercles, plaques et autres pièces de petite et moyenne taille dans des industries telles que les moules de haute précision, les automobiles, les locomotives, l'aviation, l'instrumentation, le textile, les instruments électroniques, le matériel de précision , et la fabrication de machines.

Le banc de la machine est en fonte de précision HT300 de haute qualité

La vitesse de la broche BT30 est de 20 000 tr/min, la puissance du moteur est de 5,5 kW

Équipé d'un changeur d'outils de soucoupe servo 21T, le temps de changeur d'outils est de 1,8 s

Le déplacement rapide atteint 60/60/48 et la vitesse de taraudage de la rigidité est de 6000 tr/min.



YST-600 Centre de perçage et de taraudage CNC Caractéristiques



  • ①. Axe Z supérieur

    La course effective de l'axe Z est de 410 mm, la distance entre le nez de la broche et la surface de la table est de 150-560 mm, quatre axes peuvent être installés sans blocs de surélévation supplémentaires et la rigidité de la machine-outil n'est pas affectée.

    ②. Grande Table

    Taille du tableau : 1000 x 450 mm. La plus grande table de travail permet le traitement de pièces plus grandes.

    Échelles linéaires optiques

    Échelles linéaires optiques Heidenhain, Fagor en option avec une précision inférieure à ± 5 µm.

    ③. Base stable

    Base V8 partagée, portée de 1020 mm, haute rigidité, lit de haute précision.

    ④. Moteur puissant

    Moteur haute vitesse standard 20000rpm BT30, puissance 5.5kw; 12000 tr/min en option pour moteur à grand couple, puissance 7,5 kW.

    Vitesse de changement d'outil rapide

    Équipé d'un magasin d'outils servo 21T, le temps de changement d'outil est de 1,8 s; Traversée rapide de l'axe X/Y à 60 m/min, traversée rapide de l'axe Z à 48 m/min.

    Broche puissante

    Configuration YSV800 BBT40 diamètre extérieur 150 mm avec une rigidité supérieure et une broche à nez court, cinq roulements, buses de refroidissement.

    Configuration de la mise à niveau

    Guidage linéaire à rouleaux Rexroth allemand, magasin d'outils servo de Taiwan, broche de Taiwan.

    Belle apparence

    Conception en tôle de style européen et américain, belle et pratique.

  •

  •

Machine de perçage et de taraudage CNC Paramètres

Modèle YST-600
Sujet Caractéristiques Unités
Voyage Axe X/Y/Z mm 600/400/350
Nez de broche à table de travail mm 145-495
Centre de la broche à la colonne mm 420
Guidage à trois axes   Guidage linéaire à billes
Table de travail Taille de la table de travail (L*W) mm 700x420
Charge maximale du tableau kg 350
Fente en T mm 3-14x125
Broche Cône de broche taper BT-30
Vitesse de broche tr/min 20000
Type d'entraînement de broche   DDS
Vitesse d'avance Traversée rapide (X/Y/Z) m/min 60/60/48
Vitesse d'avance de coupe (X/Y/Z) m/min 10
Changeur d'outils Changeur d'outil automatique   Roue rapide
Type de tige d'outil taper BT-30
Capacité de stockage d'outils Pièce 21
Max. Diamètre de l'outil (adjacent) mm 60
Max. Diamètre de l'outil (vide) mm 80
Max. Longueur de l'outil mm 200
Max. Poids de l'outil kg 3.5
Temps de changement d'outil seconde 1.8
Moteur Moteur de broche kw 5.5
Servomoteur à trois axes kw 1.5/1.5/3.0
Précision Précision mm ±0,005
Répétabilité mm ±0,003
Puissance requise Puissance requise kva 15
Exigence de pression d'air kg/cm² 6 ^ 8
Autres Dimensions externes (L*W*H) mm 2000x2650x2750
Poids brut t 3.6



accessoires standards
Porte de sécurité
Système de lubrification automatique
Entièrement Enceinte Garde
Taraudage rigide
Échange de chaleur pour armoire électrique
Réservoir de liquide de refroidissement et bac à copeaux
Lampe de travail à double DEL
Voyant d'avertissement LED 3 couleurs
Refroidisseur d'huile de broche
Coup d'air de nez de broche
Boulons et tampons de nivellement
M30Arrêt automatique


Choix
Échelle linéaire optique
Système de convoyeur à copeaux
Sonde de rupture d'outil
Écumeur d'huile
Collecteur de brouillard d'huile
Pièce et Outil Sonde
CTS
Table rotative
