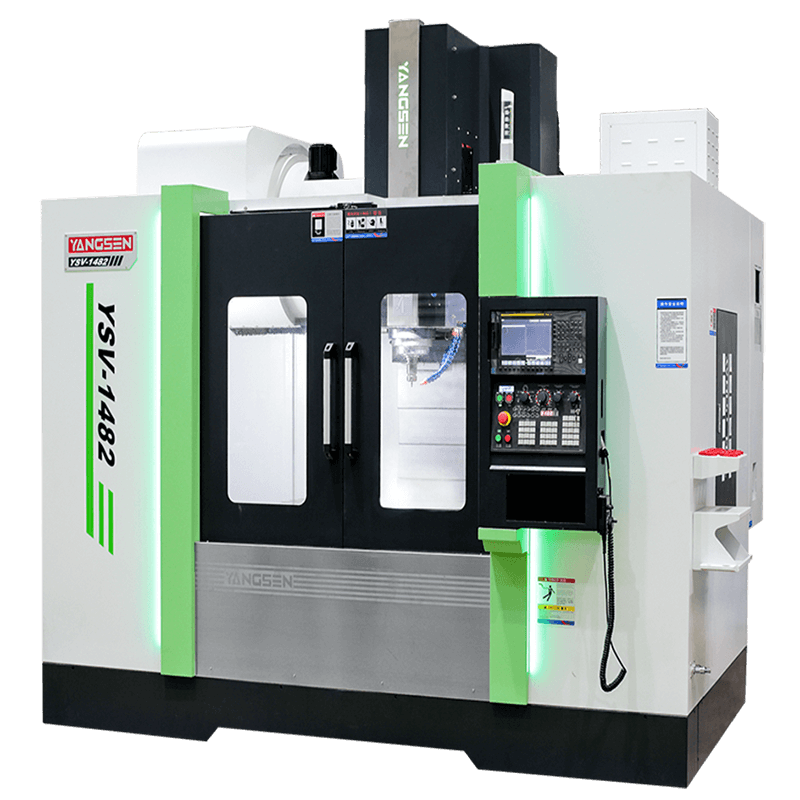

Les centres d'usinage verticaux peuvent découper une grande variété de matériaux, réduire les temps de cycle de production, réduire les coûts d'usinage et augmenter la rentabilité du processus. La machine a été développée avec beaucoup de recul par les ingénieurs pour réduire les temps d'arrêt liés aux contrôles qualité fréquents. La machine verticale CNC est conçue de manière ergonomique afin d'obtenir des conditions de fonctionnement améliorées.
Max. Voyage sur l'axe X :
1100mmMax. Voyage sur l'axe Y :
600mmMax. Voyage sur l'axe Z :
600mmLongueur maximale de la pièce :
1200mmLargeur maximale des pièces :
600mmPoids maximum des pièces :
1000KGApplication :
Precision Mold, Auto PartsTraitement :
Surface Milling, Drilling Holes, TappingCaractéristiques structurelles de l'usinage vertical
Les centres d'usinage verticaux peuvent découper une grande variété de matériaux, réduire les temps de cycle de production, réduire les coûts d'usinage et augmenter la rentabilité du processus. La machine a été développée avec beaucoup de recul par les ingénieurs pour réduire les temps d'arrêt liés aux contrôles qualité fréquents. La machine verticale CNC est conçue de manière ergonomique afin d'obtenir des conditions de fonctionnement améliorées. |
Performances de coupe à la machine
Fraisage superficiel | Acier 45# | Trous de forage | Acier 45# | Tapotement | Acier 45# | ||
Couper 5mm |
| Diamètre de coupe Ø60 |
| Couper Taraudage M24 |
| ||
Coupeur | Ø125mm*5T | Coupeur | Ø60mm*2T | Coupeur | M24*3P | ||
Vitesse de broche | 1000 tr/min | Vitesse de broche | 1200 tr/min | Vitesse de broche | 150 tr/min | ||
Alimentation | F600 | Alimentation | F100 | Alimentation | F450 | ||
Largeur | 56mm | Largeur | 60mm | Largeur | 40mm | ||
Caractéristiques structurelles de la machine à châssis vertical
 | 1. Les trois axes adoptent une vis japonaise de qualité THKΦ40-C3, les trois axes adoptent le roulement d'origine NSK (3062), mode 3+2, traitement de pré-tension pour éviter le déplacement thermique. 2. BBT40 diamètre extérieur 150 mm haute rigidité 10 000 tr/min broche à nez court. Il adopte 5 roulements, des buses de liquide de refroidissement de broche standard et une broche électrique HSK-63 en option. 3. Table de travail 1020*570 mm 4. Déplacement sur trois axes X : 900/Y : 570/Z : 680. La position d'installation réservée des balances optiques linéaires peut être équipée d'une vis à billes creuse refroidie à l'huile. 5. Échelles linéaires optiques. Heidenhain en option, échelles linéaires optiques Fagor, précision ± 5 um, pour assurer la précision de positionnement de la machine-outil. 6. Il installe un guidage linéaire japonais THK ou allemand Rexroth, la largeur du guidage linéaire peut atteindre 45 mm. 7. structure de bras à double couche de colonne, meilleure rigidité. 8. Le traitement du système de contrepoids d’air standard est plus stable. |
Centres d'usinage verticaux Paramètres
| Modèle | YSV-1160 | ||
| Sujet | Caractéristiques | Unités | |
| Voyage | Axe X/Y/Z | mm | 1100x600x600 |
| Nez de broche à table de travail | mm | 120-720 | |
| Centre de broche à colonne | mm | 650 | |
| Voie de guidage à trois axes | / | Guidage linéaire à rouleaux | |
| Table de travail | Taille de la table de travail (L*W） | mm | 1200x600 |
| Charge maximale de la table | kg | 1000 | |
| Fente en T | mm | 5-18x100 | |
| Broche | Cône de broche | taper | BBT-40 |
| Vitesse de broche | tr/min | 10000 | |
| Type d'entraînement de broche | / | Ceinture | |
| Avance | Traversée rapide (X/Y/Z) | m/min | 30/30/30 |
| Avance de coupe (X/Y/Z) | m/min | 10 | |
| Changeur d'outils | Changeur d'outils automatique | / | Type de bras |
| Type de tige d'outil | taper | BT-40 | |
| Capacité de stockage des outils | Morceau | 24 | |
| Max. Diamètre de l'outil (adjacent) | mm | 80 | |
| Max. Diamètre de l'outil (vide) | mm | 120 | |
| Max. Longueur de l'outil | mm | 300 | |
| Max. Poids de l'outil | kg | 7 | |
| Temps de changement d'outil | seconde | 1.4 | |
| Moteur | Moteur de broche | kw | 15 |
| Moteur Seixo à trois axes | kw | 3,0/3,0/4,5 | |
| Précision | Précision | mm | ±0,005 |
| Répétabilité | mm | ±0,003 | |
| Puissance requise | Puissance requise | kva | 25 |
| Exigence de pression d'air | kg/cm² | 6^8 | |
| Autres | Dimensions extérieures (L*L*H) | mm | 2990X2484X2643 |
| Poids brut | t | 7 | |
Porte de sécurité Système de lubrification automatique Garde entièrement fermée Pistolet à air | Taraudage rigide Échange de chaleur pour armoire électrique Buses de liquide de refroidissement de broche Pistolet à liquide de refroidissement | Lampe de travail à double LED Voyant d'avertissement LED 3 couleurs Réservoir de liquide de refroidissement et bac à copeaux Boîte à outils | Soufflage d'air du nez de broche Boulons et patins de nivellement Arrêt automatique M30 Manuel d'entretien et d'exploitation |
Possibilités
Échelle linéaire optique CTS Sonde de pièce et d'outil | Pistolet à liquide de refroidissement Système de casse d'outils Système de convoyeur de copeaux | Collecteur de brouillard d'huile Écumeur d'huile Table rotative | Broche DDS 12 000 tr/min Broche DDS 15 000 tr/min HSK-63-18000 Moto intégrée |
