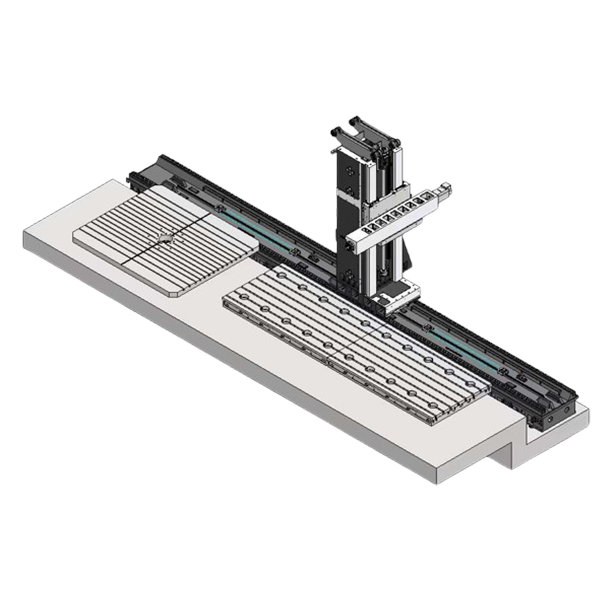

La machine d'alésage et de fraisage horizontale de type plancher WHS-160F est dotée d'une broche entraînée par engrenages de Ø160 mm, d'une table rotative de 25 tonnes et d'une structure robuste pour l'usinage de grands composants industriels avec une grande précision.
Max. Voyage sur l'axe X :
10000mmMax. Voyage sur l'axe Y :
3100mmMax. Voyage sur l'axe Z :
1000mmLongueur maximale de la pièce :
1800mmLargeur maximale des pièces :
2200mmPoids maximum des pièces :
25TCentre d'usinage d'alésage et de fraisageCaractéristiques structurelles
Système de guidage à rouleaux haute rigidité
Les axes X/Z/W sont équipés de guidages linéaires à rouleaux haute résistance importés, avec précharge V3, offrant une rigidité et une capacité de charge exceptionnelles. Grâce à des vitesses d'avance rapides atteignant 10/5/5 m/min (X/Z/W), la machine garantit un mouvement fluide et une précision stable lors des usinages intensifs.
Broche à engrenages et refroidissement par eau traversant, Ø160 mm
La broche à engrenages de Ø160 mm est équipée d'un système d'arrosage par le centre, d'un joint labyrinthe et d'une protection contre les projections d'air pour une fiabilité accrue. Avec une vitesse maximale de 2 000 tr/min, elle offre le couple élevé et la rigidité nécessaires à l'alésage et au fraisage de pièces de grandes dimensions.
Gestion efficace des puces
Une interface dédiée à un convoyeur à copeaux à vis et un système d'évacuation des copeaux intégré permettent une évacuation efficace des copeaux pendant l'usinage. Cette évacuation rapide minimise l'influence thermique, contribuant ainsi à maintenir une précision d'usinage stable.
Structure de machine rigide
La machine est construite à partir de pièces moulées en résine et sable avec des modèles combinant aluminium et bois, tandis que la table de travail est fabriquée en fonte de haute qualité HT300, offrant une excellente rigidité, une résistance aux vibrations et une stabilité d'usinage à long terme.
Paramètres
| Article | Spécification | Unité | WHS-160F/25T |
| Voyage | Axe X | mm | 10000 |
| Axe Y | mm | 3100 | |
| Axe Z | mm | 1000 | |
| Axe W | mm | 900 | |
| Broche | Cône de broche (modèle/taille d'installation) | mm | BT50 |
| Vitesse de broche | tr/min | 2000 | |
| diamètre de la broche de fraisage | mm | Φ160 | |
| Mode de transmission de la broche | - | Type d'engrenage | |
| Table de travail | Zone de travail | mm | 1800×2200 |
| Angle d'indexage minimal | deg | 0,001° | |
| Charge maximale de la table de travail | kg | 25000 | |
| table de travail fixe | mm | 3000×6000 | |
| Charge maximale | kg/m² | 10000/m² | |
| Alimentation | avance rapide sur les axes X/Y/Z/W | m/min | 10/6/5/5 |
| Alimentation de coupe maximale | mm/min | 10/5/5/5 | |
| Moteur | Moteur de broche | kW | 22-57 |
| servomoteur des axes X/Y/Z/W/B | - | 5,4/5,4/5,4/5,4/5,4 | |
| moteur de pompe à fluide de coupe | m/hm | 4-60 | |
| Besoins en énergie | Besoins en énergie | kVA | 95 |
| Besoins en source d'air | kg/cm² | 6^8 |
