Pourquoi certains centres d'usinage verticaux conserver une précision stable pendant des années, tandis que d'autres perdent rapidement en précision ?
Les problèmes tels que les erreurs dimensionnelles, le mauvais état de surface et l'usinage instable ne sont généralement pas dus à un seul facteur. La véritable différence provient souvent des composants essentiels de la machine, de sa structure, de la qualité de son assemblage et de son processus d'étalonnage.
Dans cet article, nous examinerons les 5 facteurs clés qui affectent directement la précision des centres d'usinage verticaux et la stabilité d'usinage à long terme.
Les vis à billes et les guides linéaires comptent parmi les composants les plus importants qui influent sur la précision des centres d'usinage verticaux. Ils déterminent directement la précision de positionnement, la stabilité des mouvements et la régularité d'usinage à long terme.

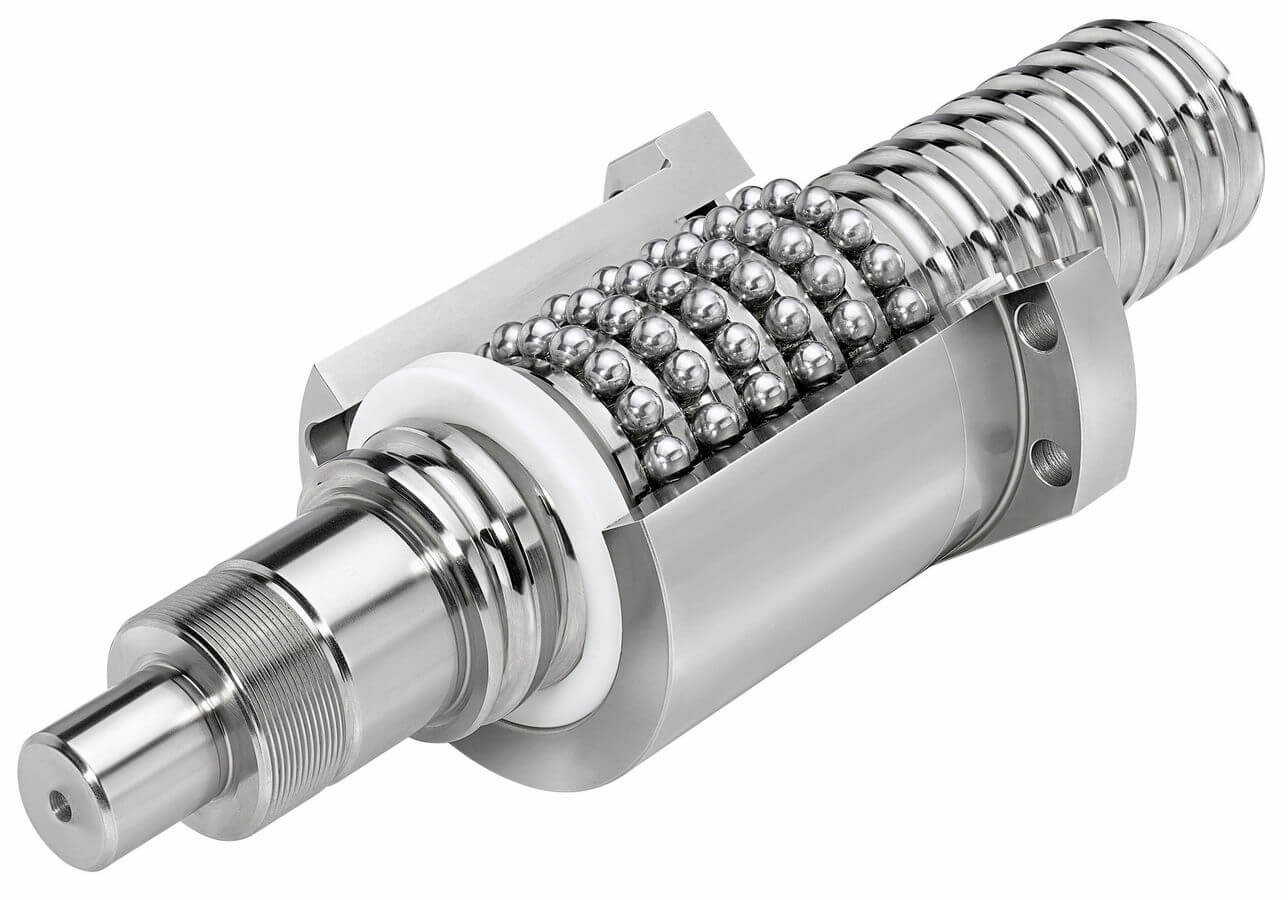

La vis à billes contrôle le mouvement de chaque axe de la machine. Sa précision influe directement sur la précision et la répétabilité du positionnement.
Les vis à billes de haute qualité offrent :
Si la qualité de la vis à billes est médiocre, la machine peut développer, au fil du temps, des erreurs dimensionnelles, des performances de coupe instables et une précision d'usinage réduite.
Les guidages linéaires influent sur la rigidité de la machine et la régularité de ses mouvements. Un système de guidage stable contribue à réduire les vibrations et à améliorer la constance d'usinage.
Comparés aux systèmes de guidage de moindre qualité, les guides linéaires de haute précision offrent :
La structure de contact entre le rail de guidage et le curseur est également importante. Une meilleure conception de ce contact peut améliorer considérablement la stabilité de la machine et la précision de la course.
Beaucoup pensent que la précision des machines dépend principalement du savoir-faire en matière d'assemblage, mais c'est la qualité du matériel qui en constitue le fondement.
Même des techniciens expérimentés ne peuvent atteindre une haute précision avec des vis à billes de mauvaise qualité ou des guidages linéaires instables. Un travail soigné peut améliorer les performances, mais ne peut compenser entièrement la piètre qualité des composants.
C’est pourquoi les centres d’usinage verticaux de haute précision utilisent généralement des systèmes de transmission et de guidage de qualité supérieure afin de maintenir une précision stable pour une production à long terme.
La structure de la machine influe directement sur la stabilité d'usinage et la précision à long terme. Même avec des composants de qualité, un bâti fragile peut engendrer des vibrations, des erreurs dimensionnelles et une performance de coupe instable.
Une structure de machine rigide contribue à réduire les vibrations pendant la coupe et assure une meilleure stabilité de l'usinage, notamment lors de coupes à grande vitesse ou lourdes.
Une rigidité insuffisante entraîne souvent :
La fonte de haute qualité offre une meilleure absorption des vibrations et une stabilité structurelle accrue. Par ailleurs, une structure de machine stable permet de réduire l'influence des déformations thermiques dues à de longues heures d'usinage.
C’est pourquoi les centres d’usinage verticaux de haute précision utilisent généralement des bâtis de machines plus robustes et des conceptions structurelles renforcées.
Des composants de haute qualité ne suffisent pas à garantir une précision élevée des centres d'usinage verticaux. La qualité de l'assemblage joue également un rôle crucial dans la stabilité d'usinage et la précision à long terme.
Lors de l'assemblage d'une machine, chaque composant doit être soigneusement aligné et ajusté. Même de petites erreurs d'assemblage peuvent affecter la précision du positionnement, la répétabilité et les performances globales de l'usinage CNC.
Pour un centre d'usinage vertical de haute précision, la qualité de l'assemblage influe directement sur :
Les techniciens expérimentés utilisent souvent le raclage manuel et le réglage fin pour améliorer la précision du contact entre les composants de la machine.
Comparé à un assemblage grossier, le raclage de précision permet :
Même avec les technologies de fabrication CNC les plus avancées, le savoir-faire artisanal reste un élément important dans la construction d'un centre d'usinage vertical de haute précision.
Même un centre d'usinage vertical de haute qualité nécessite un étalonnage précis pour atteindre une précision d'usinage stable.

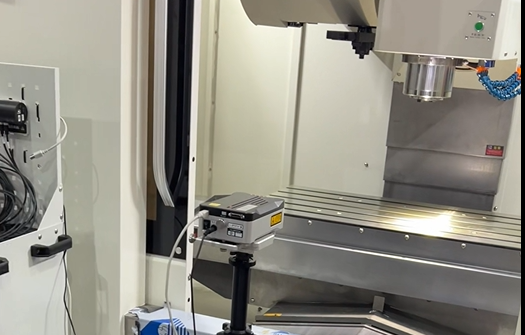

Les fabricants utilisent des interféromètres laser pour mesurer le déplacement des axes et la précision de positionnement. Ce procédé permet de détecter de petites erreurs de mouvement imperceptibles lors d'un usinage normal.
Le contrôle laser est couramment utilisé pour vérifier :
Après les tests, le système de commande de la machine peut appliquer une compensation de précision afin de réduire les erreurs de positionnement et d'améliorer la régularité d'usinage.
Après compensation, une certaine haute précision Machines VMC peut atteindre une précision de positionnement d'environ 6 μm et une précision de positionnement répétable de 1 à 3 μm.
La haute précision des centres d'usinage verticaux ne dépend pas uniquement du matériel ou de l'étalonnage. Un contrôle qualité rigoureux et des normes de fabrication strictes sont tout aussi importants.
Un centre d'usinage vertical de haute précision exige un contrôle rigoureux tout au long du processus de production. De la fonderie et de l'assemblage de la machine jusqu'aux tests laser finaux, chaque étape influe sur la précision d'usinage finale.
Un contrôle qualité stable contribue à garantir :
Certains fabricants réduisent leurs coûts en utilisant des composants de moindre qualité ou en simplifiant les processus d'assemblage. Si cela peut faire baisser le prix de la machine, cela peut aussi nuire à la précision d'usinage, à la rigidité et à la stabilité à long terme.
Un fiable fabricant de machines CNC Il convient d'équilibrer les coûts, la qualité et les performances à long terme au lieu de se concentrer uniquement sur la concurrence par les prix à court terme.
L'achat d'un centre d'usinage vertical ne se limite pas à la vérification des spécifications. La précision d'usinage à long terme dépend de la structure de la machine, de ses composants essentiels et de la qualité de sa fabrication.
La qualité des vis à billes, des guides linéaires, des systèmes de broches et des pièces moulées de la machine influe directement sur la précision et la stabilité d'usinage du centre d'usinage vertical.
Les composants de haute qualité offrent généralement :
Ne vous fiez pas uniquement aux spécifications du catalogue. Un fabricant de machines CNC fiable doit fournir des données de tests réels, telles que :
Ces rapports reflètent mieux les performances réelles d'un centre d'usinage vertical de haute précision.
La précision des machines dépend également du savoir-faire en matière d'assemblage et des normes de contrôle qualité. Un fabricant doté de processus d'assemblage rigoureux et de systèmes d'inspection de précision est plus à même de garantir des performances d'usinage stables sur le long terme.
Quel est un bon niveau de précision pour un centre d'usinage vertical ?
Pour un centre d'usinage vertical de haute précision, la précision de positionnement est généralement de l'ordre de 6 µm, tandis que la précision de répétabilité est habituellement de l'ordre de 1 à 3 µm. La précision réelle peut varier en fonction de la configuration de la machine et des exigences de l'application.
Qu’est-ce qui influence le plus la précision du VMC ?
Plusieurs facteurs influent sur la précision des centres d'usinage verticaux (VMC), notamment les vis à billes, les guides linéaires, la rigidité de la machine, la qualité de l'assemblage et l'étalonnage laser. Une qualité insuffisante dans l'un de ces domaines peut réduire la stabilité et la précision d'usinage.
Pourquoi les vis à billes sont-elles importantes dans un VMC ?
Les vis à billes contrôlent directement le mouvement des axes et la précision de positionnement. Des vis à billes de haute qualité contribuent à réduire le jeu, à améliorer la répétabilité et à maintenir des performances d'usinage stables dans le temps.
Comment la déformation thermique affecte-t-elle la précision d'usinage ?
Lors de longs cycles d'usinage, la chaleur dégagée par la broche, le processus de coupe et le mouvement des axes peut provoquer une dilatation de la machine. Cette déformation thermique peut engendrer des erreurs dimensionnelles et des résultats d'usinage instables.
Comment les utilisateurs peuvent-ils vérifier la précision réelle d'une machine CNC ?
Avant tout achat, les utilisateurs peuvent demander au fabricant de machines CNC des rapports de tests d'interféromètre laser, des données sur la précision du positionnement, des résultats de positionnement répété et des échantillons d'usinage réels.
La précision d'un centre d'usinage vertical dépend de bien plus que de simples spécifications. Des composants de haute qualité, une structure machine stable, un assemblage précis et un étalonnage laser sont autant d'éléments essentiels à la performance d'usinage à long terme.
Choisir le bon VMC ne se résume pas au prix de la machine, mais concerne également la stabilité d'usinage, la répétabilité et la fiabilité à long terme dans des environnements de production réels.
Si vous recherchez un centre d'usinage vertical de haute précision pour un usinage stable et efficace, choisir un fabricant possédant une solide expérience en assemblage et un contrôle qualité rigoureux peut faire une différence significative dans vos résultats de production.
