Le perçage de précision est l'une des opérations les plus importantes en usinage CNC. Même une petite erreur de positionnement peut affecter la précision du perçage, l'état de surface, la qualité d'assemblage et les performances globales d'usinage. C'est pourquoi les machinistes utilisent souvent des forets de centrage ou de pointage avant de commencer les opérations de perçage.
Bien que ces outils semblent similaires, ils sont conçus pour des applications totalement différentes. Les forets à centrer servent principalement au positionnement précis des trous et à la prévention du dérapage, tandis que les forets à centrer sont principalement destinés aux alésages centraux et aux opérations de tournage. Comprendre les différences entre les forets à centrer et les forets à centrer permet d'améliorer la précision d'usinage, d'accroître la durée de vie des outils et de réduire les erreurs de production coûteuses dans les environnements de fabrication CNC modernes.

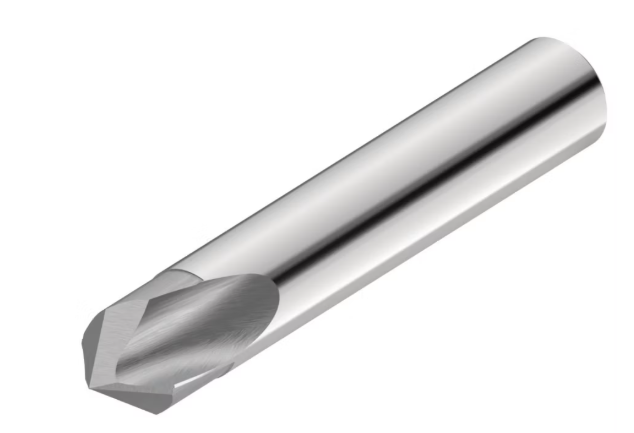

Les forets de centrage sont des outils de coupe spécialisés conçus pour créer un point de départ précis avant qu'un foret hélicoïdal ne pénètre dans le matériau. Leur fonction principale est d'empêcher le foret de dévier et d'améliorer la précision du positionnement des trous lors des opérations de perçage CNC.
Contrairement aux forets standard, les forets à centrage sont extrêmement courts et rigides. Cette rigidité minimise la déformation de l'outil et permet aux machinistes de réaliser des perçages d'une grande précision, notamment pour les applications d'usinage de précision.
Un foret de centrage crée une légère empreinte conique sur la surface de la pièce avant le perçage. Cette empreinte guide le foret suivant directement en position et réduit le risque d'imprécision dans le positionnement du trou.
Les forets de précision sont couramment utilisés dans :
Les forets à centrer présentent une géométrie à angle unique et un noyau épais. Leur faible longueur leur confère une rigidité exceptionnelle par rapport aux forets standard ou aux forets de centrage.
Les angles de perçage ponctuel courants comprennent :
L'angle de pointe est généralement choisi en fonction de l'angle du foret hélicoïdal suivant. Dans la plupart des opérations d'usinage, l'angle du foret de centrage doit être égal ou légèrement supérieur à celui du foret hélicoïdal.
Fonctionnalité | Description |
Structure de l'outil | Court et rigide |
Géométrie | Conception à angle unique |
Angles communs | 90°, 120°, 140° |
Épaisseur du noyau | Noyau épais pour une meilleure stabilité |
Objectif principal | Positionnement précis de la perceuse |
Profondeur typique | Profondeur de repérage peu profonde |
Lorsque le foret de centrage entre en contact avec la surface du matériau, il crée un siège conique précis qui guide le foret suivant. Ceci empêche le foret de glisser sur la pièce lors du contact initial. Sans un centrage correct, les forets peuvent :
La rigidité du corps d'un foret à centrage assure une coupe stable même à haute vitesse de broche. C'est pourquoi les forets à centrage sont idéaux pour les environnements CNC où la répétabilité et la précision de positionnement sont essentielles.
Les forets de centrage sont largement utilisés dans les industries de haute précision car ils améliorent la régularité du perçage et réduisent les erreurs d'usinage.
Les perceuses à points sont largement utilisées dans fraiseuses CNC Afin de définir des points de départ précis avant le début des cycles de perçage, les opérations CNC exigent des tolérances serrées ; le perçage par points contribue ainsi à maintenir la constance du positionnement sur plusieurs pièces.
Les composants aérospatiaux exigent souvent un positionnement des trous extrêmement précis. Les forets de centrage réduisent la déviation du foret et améliorent la répétabilité lors de l'usinage de pièces critiques.
Les constructeurs automobiles utilisent des forets de centrage pour améliorer la vitesse de production et la précision de perçage lors des opérations d'usinage à grand volume.
De nombreux machinistes utilisent également des forets à 90° pour le chanfreinage léger. Cela permet de réaliser le pointage et le chanfreinage en une seule opération, réduisant ainsi le temps de cycle.
Les forets de centrage sont des outils spécialisés conçus principalement pour réaliser des trous de centrage sur les tours. Ces trous de centrage servent de support à la pièce entre les pointes lors des opérations de tournage. Bien que certains machinistes utilisent les forets de centrage pour le pointage, ils n'ont pas été initialement conçus pour le positionnement précis des trous en usinage CNC.
Un foret à centrer est un outil combinant foret et fraise à chanfreiner, utilisé pour réaliser des trous centraux précis pour les applications de tournage. Cet outil comporte deux sections de coupe :
Cette conception crée un trou central qui permet un alignement et un support corrects lors des opérations de tournage.
Contrairement aux forets à centrer, les forets à fraiser utilisent une géométrie étagée. La petite pointe de guidage effectue la coupe en premier, suivie de la partie fraisée. La plupart des forets à fraiser ont un angle d'attaque standard de 60° car il correspond aux configurations courantes des pointes de tour.
Fonctionnalité | Description |
Structure de l'outil | géométrie étagée |
Conception de pointe | Pointe pilote + fraise à chanfreiner |
Angle commun | 60° |
Rigidité | Des forets plus bas que les forets de précision |
Objectif principal | trous centraux de tour |
Utilisation typique | opérations de tournage |

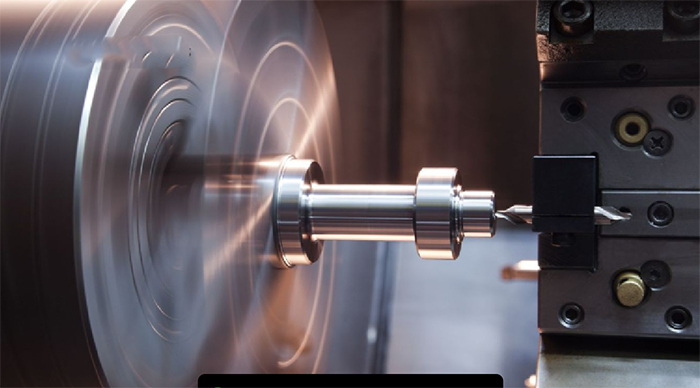

Les forets à centrer créent des trous permettant à la pièce de tourner avec précision entre les pointes d'un tour. La pointe de centrage amorce la coupe tandis que la partie fraisée crée l'angle d'appui pour la pointe du tour. Dotés d'une pointe de centrage fine, ils sont plus fragiles que les forets à surfacer et sont plus susceptibles de se casser sous l'effet de charges latérales ou d'une pression d'avance excessive.
Les forets de centrage sont principalement utilisés dans les opérations d'usinage et de tournage traditionnelles.
Opérations de tournage
Les forets de centrage créent des trous de support pour les arbres et les composants cylindriques lors de l'usinage sur tour.
Usinage d'arbres
Les arbres longs nécessitent un support central pour éviter les vibrations et maintenir la concentricité pendant la rotation.
Environnements d'usinage manuel
Dans les ateliers d'usinage manuel, les forets de centrage sont encore couramment utilisés car ils combinent perçage et fraisage en un seul outil.
Configuration traditionnelle du tour
Les forets de centrage restent essentiels pour la préparation des pièces qui seront usinées entre pointes.

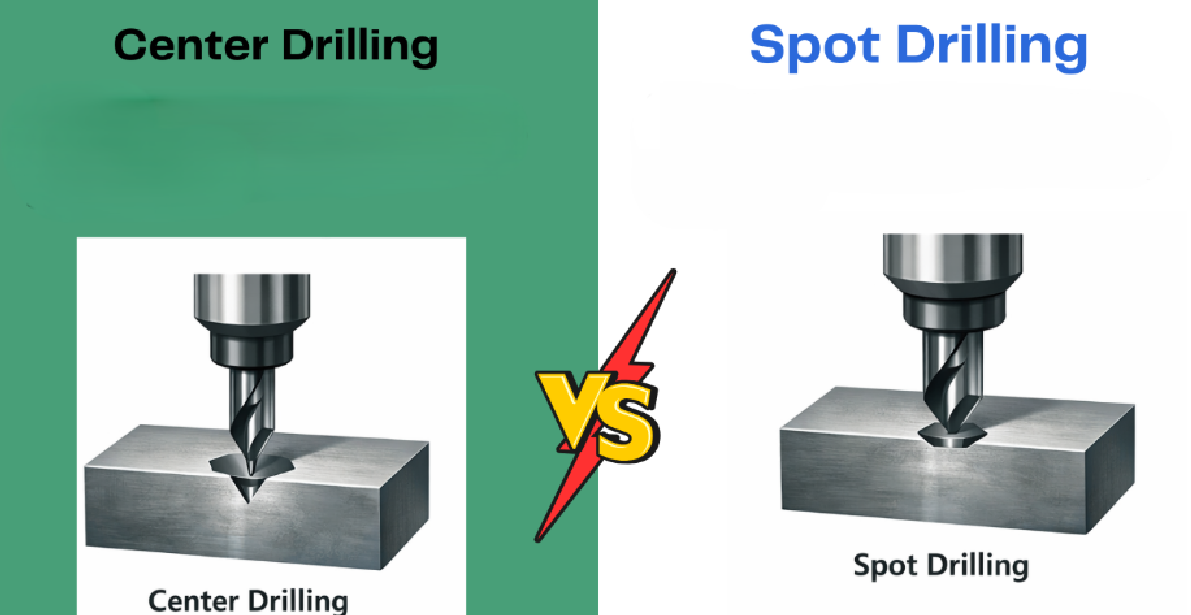

Bien que les forets de centrage et les forets à centrer puissent paraître similaires, leur géométrie, leur résistance, leurs applications et leurs performances d'usinage sont complètement différentes.
La principale différence réside dans la géométrie de l'outil. Les forets à centrer utilisent une conception à angle unique avec une structure à noyau épais. Cela améliore la rigidité et réduit la déformation de l'outil. Les forets à centrer utilisent une géométrie en deux étapes avec une fine section pilote et un chanfrein. Bien qu'efficace pour les centres de tours, cette conception est moins performante lors des applications de centrage sur machines CNC.
Les forets à centrer sont nettement plus rigides grâce à leur corps court et leur noyau épais. Les forets à centrer sont moins rigides car leur pointe de guidage est fine et fragile. Sous une forte pression d'avance ou des charges latérales, cette pointe peut facilement s'ébrécher ou se casser.
Fonctionnalité | Perçage localisé | Perçage central |
Épaisseur du noyau | Épais | Mince |
Rigidité de l'outil | Très élevé | Modéré |
Résistance aux vibrations | Excellent | Inférieur |
Risque de bris | Faible | Plus haut |
Stabilité CNC | Excellent | Modéré |
Les forets de centrage offrent une précision de perçage supérieure car ils créent un point de départ stable pour le perçage suivant. Les forets de centrage sont moins précis pour le centrage car la pointe du foret pilote peut fléchir avant que le fraisage ne s'engage correctement. En usinage CNC, même une légère déviation peut engendrer des erreurs de positionnement notables, notamment dans les applications de haute précision.
Les forets à centrer durent généralement plus longtemps car ils sont plus résistants et conçus pour les opérations CNC à grande vitesse. Les forets à centrer en carbure conservent leurs performances de coupe même lors de l'usinage de matériaux plus durs tels que :
Les forets de centrage s'usent plus rapidement car la pointe de guidage subit des forces de coupe concentrées pendant leur fonctionnement.
Même les machinistes expérimentés commettent des erreurs lors du choix ou de l'utilisation des outils de pointage et de centrage. Ces erreurs peuvent réduire la précision des trous, diminuer la durée de vie des outils et augmenter les coûts de production. Comprendre les problèmes les plus courants contribue à améliorer la régularité des opérations d'usinage CNC.
L'une des erreurs les plus fréquentes consiste à utiliser un foret de centrage pour le positionnement de trous de haute précision. Bien que les forets de centrage puissent servir de point de départ, ils sont principalement conçus pour les trous de centrage de tours. Leur pointe fine est fragile et peut se déformer ou se casser sous l'effet de charges latérales. Dans les centres d'usinage CNC, cela entraîne souvent :
Les forets à points sont beaucoup plus rigides et offrent une meilleure précision de positionnement grâce à leur géométrie courte et épaisse.
Un autre problème fréquent est le décalage entre l'angle du foret de centrage et celui du foret hélicoïdal. Si l'angle du foret de centrage est inférieur à l'angle de la pointe, les arêtes de coupe extérieures du foret entrent en contact avec le matériau avant le centre. Cela crée des à-coups et peut ébrécher les forets en carbure.
Angle de foret hélicoïdal | Angle de perçage recommandé |
118° | Perçage ponctuel à 120° |
135° | Perçage ponctuel à 140° |
Foret à chanfreiner à 90° | Perçage à angle de 90° |
L'utilisation d'un angle de perçage de centrage égal ou légèrement supérieur à l'angle de perçage hélicoïdal améliore la précision du centrage et réduit les contraintes de coupe.
De nombreux opérateurs programment par erreur une profondeur de repérage excessive. Les forets de repérage n'ont besoin de créer qu'un engagement suffisant pour guider le foret suivant. Une profondeur excessive peut entraîner :
Pour la plupart des opérations, un marquage superficiel entre 0,3 mm et 1,5 mm est suffisant.
Les forets longs sont plus flexibles et sujets à la déviation lors du contact initial. Tenter de percer directement dans des matériaux durs sans amorcer le perçage entraîne fréquemment des erreurs de positionnement. Lors de l'utilisation de forets de longueur standard :
Les forets courts ou les forets de longueur machine à vis nécessitent souvent moins de repérage en raison de leur rigidité supérieure.
Le respect des pratiques d'usinage éprouvées améliore la qualité des trous, la répétabilité et la durée de vie des outils.
Les forets à points en carbure offrent :
Ils sont particulièrement efficaces pour :
Pour les matériaux plus tendres comme l'aluminium, les forets à points en acier rapide peuvent également être performants.
Même le meilleur foret de centrage ne peut pas être précis si le faux-rond de la broche est excessif. Pour améliorer la précision :
Un faible faux-rond contribue à maintenir la concentricité et améliore la durée de vie de l'outil.
Des réglages incorrects de la vitesse de broche et de la vitesse d'avance sont des causes majeures de défaillance prématurée des outils.
Matériel | Vitesse de surface | Débit d'alimentation |
acier doux | 60–120 m/min | 0,03–0,08 mm/tour |
Acier inoxydable | 40–80 m/min | 0,02–0,06 mm/tour |
Aluminium | 120–250 m/min | 0,05–0,12 mm/tour |
Les paramètres réels dépendent du matériau de l'outillage, du revêtement, de la rigidité et des conditions du liquide de refroidissement.
Une application correcte du liquide de refroidissement réduit :
L'arrosage par aspersion est généralement recommandé pour les opérations de perçage en profondeur ou sur les matériaux durs, tandis que l'arrosage par brumisation peut suffire pour l'usinage de l'aluminium.
Le choix entre un foret de centrage et un foret de dépointage dépend entièrement de l'application d'usinage.
Pour la plupart des applications de perçage CNC modernes, les forets de centrage sont considérés comme la meilleure option en raison de leur rigidité et de leurs performances de positionnement répétables.
Un foret de centrage peut-il remplacer un foret de centrage ?
Un foret de centrage peut parfois servir au pointage de base, mais il n'est pas idéal pour le perçage CNC de précision. Les forets de centrage offrent une meilleure rigidité et une plus grande précision de positionnement.
Quel est le meilleur angle de perçage localisé ?
L'angle de perçage optimal est généralement égal ou légèrement supérieur à l'angle de perçage hélicoïdal suivant. Les valeurs courantes sont 120° et 140°.
Pourquoi les forets dévient-ils pendant l'usinage ?
Le déviation du foret est due à un mauvais guidage initial, à des surfaces irrégulières, à une géométrie de foret flexible ou à des techniques de repérage incorrectes.
Les forets de précision sont-ils nécessaires pour chaque opération de forage ?
Non. Les forets de centrage sont surtout importants pour les applications de haute précision, les matériaux durs ou lors de l'utilisation de forets longs et flexibles.
Quelle est la profondeur d'observation idéale ?
La plupart des opérations de perçage ponctuel ne nécessitent que des profondeurs peu importantes, entre 0,3 mm et 1,5 mm, en fonction du diamètre du foret et de l'application.
Les forets à centrer et les forets à chanfreiner ont des fonctions différentes en usinage. Les forets à centrer sont utilisés en usinage CNC pour un positionnement précis des trous et pour éviter les déviations, tandis que les forets à chanfreiner sont principalement utilisés en tournage pour créer des trous centraux assurant un bon maintien de la pièce. Le choix de l'outil approprié est essentiel pour la précision et sa durée de vie.
