Lors du choix d'une machine CNC pour l'usinage de pièces de grande taille, de nombreux acheteurs sont confrontés au même problème :
Un grand centre d'usinage vertical offre une meilleure précision et une efficacité d'usinage supérieure, mais dès que l'axe Y devient plus grand, le prix de la machine augmente considérablement.
En revanche, un petit centre d'usinage à portique peut offrir une plus grande plage d'usinage et une meilleure rigidité à un prix plus compétitif, notamment pour les pièces larges et les grands moules.
Alors, lequel est le meilleur choix ?
Faut-il investir dans un grand VMC pour une vitesse et une précision accrues, ou opter pour un petit modèle ? machine CNC à portique pour un meilleur rapport coût-efficacité et une plus grande capacité d'usinage ?
La réponse dépend de vos dimensions de pièce, vos exigences d'usinage, l'espace disponible dans votre atelier et votre budget.

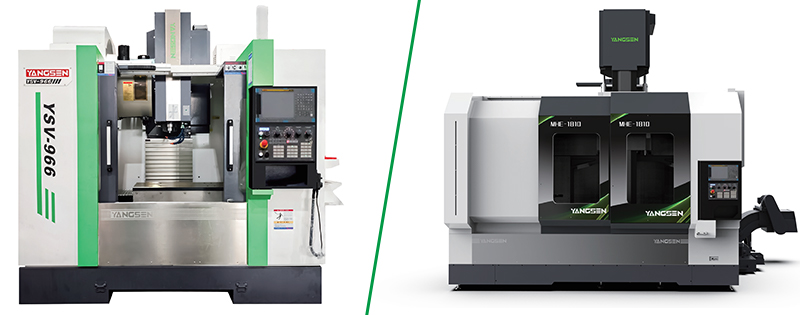

Dans cet article, nous comparerons les grands centres d'usinage verticaux et les petits centres d'usinage à portique du point de vue de la structure, de la précision, de l'efficacité, de la rigidité et du prix, afin de vous aider à choisir la machine adaptée à vos besoins de production réels.

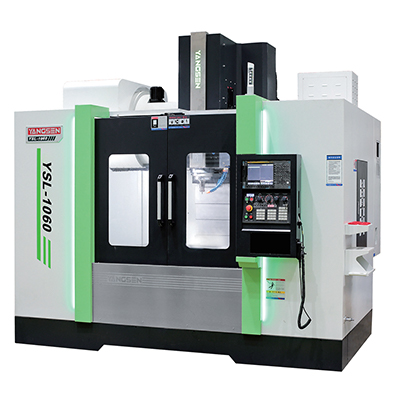

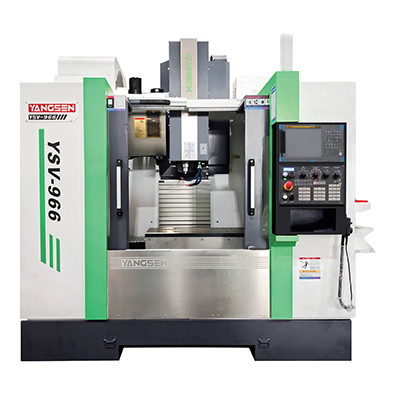

Un grand centre d'usinage vertical La machine VMC (VMC) utilise une structure à broche verticale et une table de travail mobile selon les axes X et Y. Comparée aux machines VMC standard, elle offre une plus grande plage d'usinage et une table de travail plus large.
| Type de machine | Voyages typiques |
| Grand VMC | 1500 × 800 mm |
| Grand-Y VMC | 1600 × 1000 mm ou plus |
Plus l'axe Y est grand, plus le coût de la machine augmente significativement. C'est pourquoi de nombreux acheteurs comparent les grandes machines VMC aux petits centres d'usinage à portique.
Principaux avantages
Principales limitations

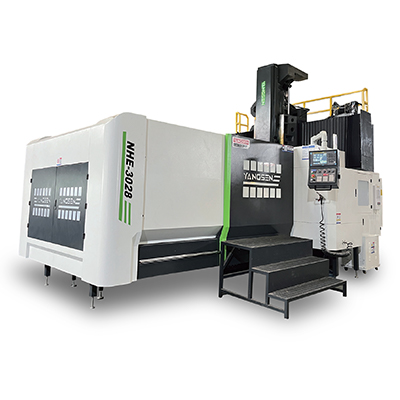

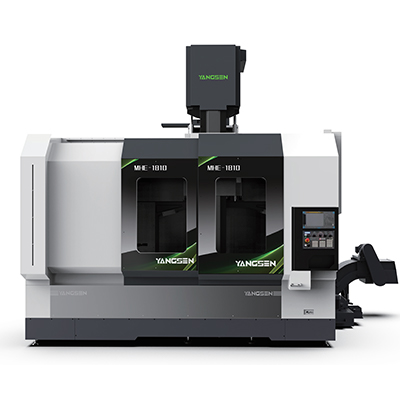

Un petit centre d'usinage à portique utilise une structure à double colonne, ce qui lui permet d'obtenir une plus grande course sur l'axe Y avec une rigidité améliorée et un rapport coût-efficacité plus compétitif.
| Type de machine | Voyages typiques |
| Grand VMC | 1500 × 800 mm |
| Petite CNC à portique | 1600 × 1200 mm |
C’est pourquoi de nombreuses usines optent pour des machines à portique de petite taille pour les grands moules et les pièces larges.
Principaux avantages
Principales limitations
Choisir entre un grand centre d'usinage vertical et un petit centre d'usinage à portique ne se résume pas à la taille de la machine. La véritable différence réside dans la plage d'usinage, la précision, la rigidité, l'efficacité et le rapport coût-efficacité global.
Pour de nombreuses usines, la principale préoccupation est la suivante :
Faut-il investir davantage dans un centre d'usinage vertical à grand axe Y, ou opter pour une petite machine à portique offrant une plus grande plage d'usinage et une meilleure rigidité ?
Le tableau ci-dessous présente les principales différences entre les deux types de machines.
Élément de comparaison | Grand centre d'usinage vertical | Centre d'usinage à portique de petite taille |
Structure de la machine | Structure compacte en C | Structure de portique à double colonne |
Précision | Précision accrue et meilleure finition de surface | Précision stable et rigidité accrue |
Efficacité d'usinage | Mouvement plus rapide et efficacité de coupe accrue | Meilleur pour l'usinage stable de grandes pièces |
Déplacement sur l'axe Y | Le coût augmente rapidement lorsque l'axe Y s'agrandit. | Il est plus facile d'obtenir une grande course sur l'axe Y. |
Rigidité | Convient pour l'usinage général | Idéal pour les découpes importantes et les pièces de grande taille. |
Capacité de la pièce | Pièces de taille moyenne à grande | Moules, plaques et pièces structurelles de grande taille |
Espace industriel | Empreinte au sol réduite | Nécessite plus d'espace d'installation |
Performances de coupe élevées | Bien | Meilleure stabilité de coupe |
Performance en termes de coûts | Coût plus élevé pour les voyages hors gabarit | Un meilleur rapport qualité-prix pour une large gamme d'usinage |
Idéal pour | Usinage de précision et découpe à grande vitesse | Usinage de pièces de grande taille avec une meilleure rentabilité |
L'une des principales différences réside dans la capacité de l'axe Y.
Pour un centre d'usinage vertical, une fois l'axe Y atteint 1000 mm ou plus, la structure et la fabrication de la machine augmentation significative des coûtsC’est pourquoi les machines VMC à grand axe Y sont généralement beaucoup plus chères.
Un petit centre d'usinage à portique résout ce problème en utilisant une structure à portique pour obtenir une gamme d'usinage plus étendue à un coût plus raisonnable.
Cependant, les grandes machines VMC présentent toujours des avantages en précision et efficacité d'usinageLeur structure compacte permet une réponse plus rapide, de meilleures performances dynamiques et une capacité d'usinage à grande vitesse plus élevée.
En comparaison, les petites machines à portique privilégient la rigidité et la stabilité d'usinage, notamment pour le traitement de grands moules, de larges plaques ou de pièces en acier lourdes.
Le meilleur choix dépend donc de vos besoins réels en matière d'usinage :
Si vous privilégiez la précision, la vitesse et la qualité de finition, une grande fraiseuse verticale est généralement la meilleure option.
Si vous avez besoin d'une plus grande capacité d'usinage et d'un meilleur rapport coût-efficacité, une petite machine CNC à portique peut s'avérer la solution la plus pratique.
Il n'existe pas de machine « idéale » en soi entre un grand centre d'usinage vertical et un petit centre d'usinage à portique. Le choix optimal dépend de vos besoins de production réels.
Avant d'investir dans une machine CNC, vous devriez vous concentrer sur les facteurs clés suivants.
Si vos pièces sont principalement des composants de taille moyenne, des pièces en aluminium ou des moules de précision, un grand VMC est généralement suffisant.
Mais si vous utilisez souvent une machine :
Un petit centre d'usinage à portique offrira alors une plus grande plage d'usinage et une meilleure stabilité.
En particulier lorsque la course requise sur l'axe Y atteint 1200 mm ou plus, une machine à portique devient généralement l'option la plus rentable.
Si votre production est axée sur :
Ensuite, un grand centre d'usinage vertical offre généralement de meilleures performances.
Sa structure compacte permet une réponse plus rapide et une précision d'usinage accrue.
Pour l'usinage intensif et le traitement de pièces de grande taille, les machines à portique de petite taille offrent une précision stable et une rigidité accrue.
Les grandes machines VMC offrent généralement :
Elles sont plus adaptées à la production en série et aux applications de découpe à grande vitesse.
Les petites machines CNC à portique peuvent être légèrement plus lentes, mais elles réduisent le nombre de réglages lors de l'usinage de grandes pièces, ce qui peut améliorer l'efficacité globale de la production.
Une grande fraiseuse verticale nécessite généralement moins d'espace d'installation et est plus facile à agencer dans des ateliers compacts.
Les petites machines à portique nécessitent :
Avant tout achat, vous devez vérifier si la configuration de votre atelier peut supporter les dimensions de la machine.
Le budget est souvent le facteur déterminant le plus important.
Une machine VMC à grand axe Y devient très coûteuse en raison de :
Un petit centre d'usinage à portique peut souvent atteindre une gamme d'usinage similaire à un coût global inférieur.
Si votre priorité est une plus grande capacité d'usinage avec un meilleur rapport coût-efficacité, une petite machine CNC à portique peut offrir une meilleure valeur à long terme.
Un petit centre d'usinage à portique est-il moins cher qu'un grand centre d'usinage vertical ?
Ce n'est pas toujours le cas, mais lorsque la course de l'axe Y augmente, un centre d'usinage à portique compact offre généralement un meilleur rapport coût-efficacité. Les machines VMC à grand axe Y nécessitent des pièces moulées plus volumineuses et des structures plus robustes, ce qui accroît considérablement leur coût.
Quelle machine est la meilleure pour l'usinage de moules ?
Cela dépend de la taille du moule et des exigences d'usinage. Les grandes machines VMC sont plus adaptées à l'usinage de précision à grande vitesse des moules, tandis que les petites machines CNC à portique conviennent mieux aux grands moules et à l'usinage intensif.
Pourquoi la taille de l'axe Y influence-t-elle autant le prix d'une machine VMC ?
Plus l'axe Y est large, plus la machine nécessite une structure imposante, des glissières plus larges et un support rigide renforcé. Cela complexifie la fabrication et augmente le coût global de la machine.
Une machine à portique est-elle moins précise qu'un centre d'usinage vertical (VMC) ?
De manière générale, les machines VMC offrent une meilleure précision dynamique et une meilleure qualité de finition de surface. Cependant, les centres d'usinage à portique modernes permettent d'atteindre une précision très stable, notamment pour l'usinage de grandes pièces.
Quelle machine est la meilleure pour les découpes importantes ?
Les petits centres d'usinage à portique sont généralement plus performants dans les applications de coupe intensive car la structure du portique offre une rigidité accrue et une meilleure stabilité d'usinage.
Si vous privilégiez la précision et l'efficacité d'usinage, une grande machine à commande numérique verticale (VMC) est généralement le meilleur choix. Si vous avez besoin d'une plus grande capacité d'usinage et d'un meilleur rapport qualité-prix, une petite machine CNC à portique offre davantage d'avantages.
L'essentiel est de choisir la machine en fonction des dimensions réelles de votre pièce, de vos exigences d'usinage et de votre budget. Si vous comparez encore les configurations de machines ou si vous recherchez une solution CNC adaptée à l'usinage de grandes pièces, comprendre les différences entre ces deux structures de machines peut vous aider à réaliser un investissement plus rentable.
