Les opérations d'usinage CNC modernes reposent sur la précision comme exigence fondamentale. Les secteurs de l'aérospatiale, de l'automobile, du médical et de la fabrication de moules exigent que leurs composants respectent des limites dimensionnelles exactes et présentent une qualité de finition de surface exceptionnelle.
De légers écarts par rapport aux spécifications des machines à commande numérique entraînent des défauts de fabrication, provoquant un gaspillage de matériaux et des retards de production. Les fabricants utilisent des tests de contrôle par billes pour garantir la précision des machines à commande numérique, indispensable à leur fonctionnement.
Le test de la barre à billes aide les fabricants à détecter les défauts des machines, indispensables au maintien de leur efficacité, et à identifier les pannes mécaniques susceptibles de nuire à leur processus de production. Les fabricants qui effectuent régulièrement ce test bénéficient d'une meilleure précision d'usinage, minimisent les temps d'arrêt et augmentent leur efficacité opérationnelle sur le long terme.

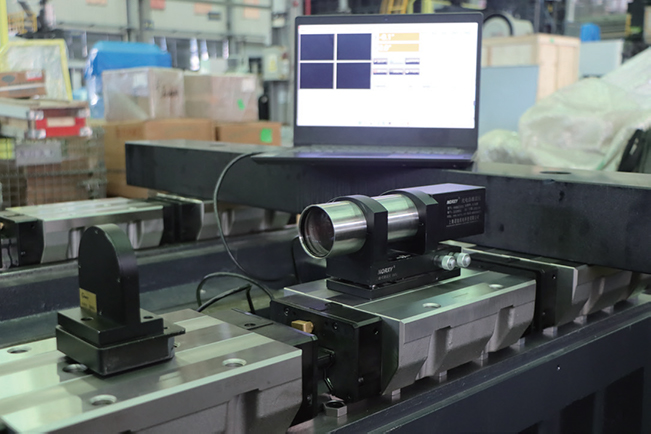

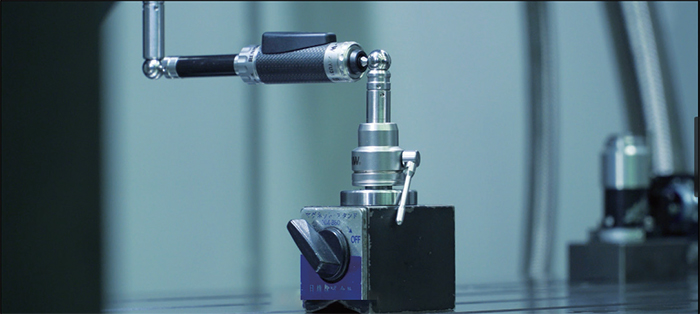

Le processus de test utilise une barre à billes, un outil de mesure spécialisé permettant d'évaluer la précision du mouvement circulaire d'une machine. Ce système se compose de deux billes de précision reliées par une barre télescopique équipée de capteurs intégrés. Une bille est fixée à la table de la machine, l'autre à la broche.
Lors du test, la machine CNC effectue un mouvement circulaire, ce qui nécessite que la barre à billes mesure tous les écarts par rapport à une trajectoire circulaire parfaite. Ce système permet aux opérateurs et aux équipes de maintenance d'évaluer l'état actuel de la machine CNC et d'effectuer les opérations de maintenance nécessaires pour éviter l'aggravation des problèmes. Le test à la barre à billes est devenu un élément essentiel de la maintenance préventive dans les ateliers d'usinage modernes, car il fournit une analyse rapide, précise et fiable des performances de la machine.
La précision de l'usinage CNC détermine tous les aspects de la qualité, de la fonctionnalité et de la fiabilité des composants usinés. Les industries aérospatiales et médicales exigent des pièces d'une précision micrométrique, car le moindre écart peut entraîner une défaillance. centres d'usinage CNC Ils rencontrent des difficultés de production en raison de leur précision insuffisante, ce qui entraîne de multiples problèmes opérationnels, notamment :
• Dimensions incohérentes
• finitions de surface médiocres
• Assemblage incorrect
• Augmentation du taux de rebut
• Des coûts de production plus élevés
La vitesse de production et l'efficacité opérationnelle du système dépendent de sa précision. Les machines dotées d'une précision de positionnement stable peuvent fonctionner à des cadences d'avance plus élevées tout en maintenant des normes de qualité élevées.
Ce système permet d'accroître la productivité en réduisant les temps de cycle et en optimisant toutes les activités opérationnelles. La précision CNC est essentielle pour les fabricants de composants à haute valeur ajoutée. Elle constitue une exigence fondamentale à laquelle les entreprises doivent se conformer pour satisfaire leurs clients, minimiser les déchets et rester compétitives dans leur secteur.

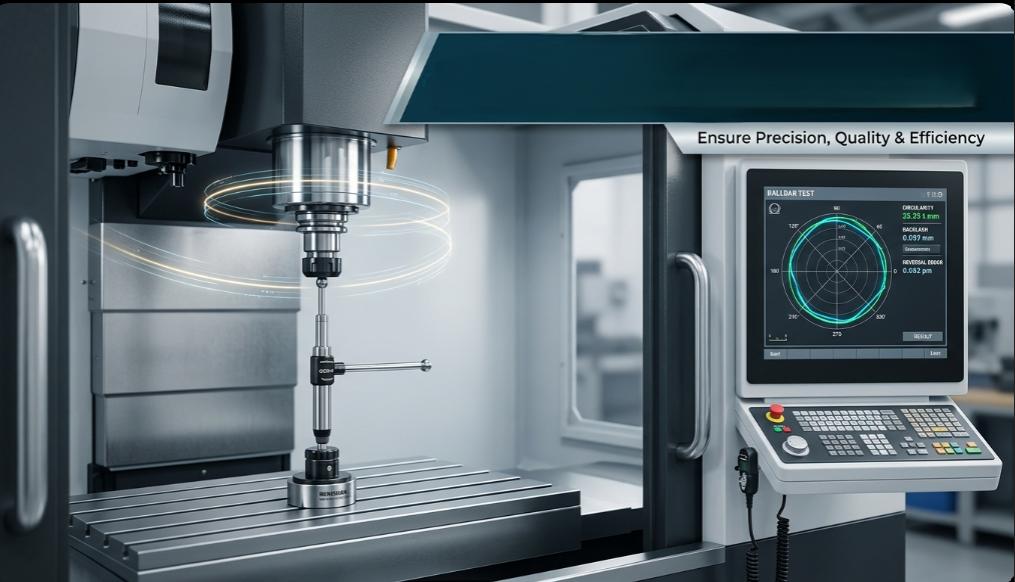

Les machines CNC sont soumises à des tests de barre à billes afin de mesurer leur capacité à effectuer des opérations d'interpolation circulaire. Les procédés d'usinage requièrent des techniques de mouvement circulaire, car ces méthodes permettent de détecter efficacement les erreurs de la machine. La procédure de test consiste à faire effectuer des mouvements circulaires à la broche de la machine tandis que la barre à billes suit l'espace entre deux billes de précision.
La forme enregistrée sera un cercle parfait lorsque la machine fonctionne avec une précision absolue. Ce motif circulaire révèle des imperfections de la machine, sources de défauts de conception. Le logiciel détecte ces distorsions et identifie les problèmes mécaniques ou de contrôle spécifiques à résoudre.
Le processus de test fournit des résultats rapides en quelques minutes seulement, tout en offrant des informations complètes sur l'état de fonctionnement de la machine. Le test à billes permet de détecter les erreurs dans :
Type d'erreur | Impact sur l'usinage |
Contrecoup | Imprécision dimensionnelle |
Incompatibilité du servo | Mouvement inégal |
Erreur de perpendicularité de l'axe | Mauvaise précision circulaire |
Vibration | Finition de surface rugueuse |
jeu mécanique | Stabilité réduite |
Erreur de hauteur | Incohérence de positionnement |
Le jeu excessif entre les pièces mécaniques, notamment les vis à billes et les mécanismes d'entraînement, engendre des retards dans le mouvement des axes, la machine nécessitant un temps de commutation entre les différentes directions. Ces retards provoquent des erreurs d'usinage. Le contrôle par barres de billes permet une mesure précise du jeu, déterminant ainsi la nécessité de modifications de la machine ou le remplacement de pièces.
Systèmes servo Le contrôle des mouvements d'axes dans les machines CNC est essentiel. Les opérations de découpe exigent que tous les servomoteurs fonctionnent à la même vitesse, car toute différence de vitesse entre deux d'entre eux entraînerait une désynchronisation de la machine.
Un mauvais appariement des servomoteurs engendre deux problèmes principaux : un mouvement irrégulier de la machine et une interpolation incorrecte, produisant des défauts visibles lors de l’usinage. L’analyse par barres de billes offre une méthode rapide pour identifier ces anomalies.
Les erreurs de perpendicularité des axes surviennent lorsque les axes de la machine ne sont pas parfaitement alignés. Ce défaut d'alignement affecte la précision géométrique de la machine et crée des obstacles lors de l'usinage de contours. Des contrôles réguliers par jauges de stabilité permettent de maintenir l'alignement des axes dans les limites de tolérance établies.
Les vibrations dans les machines diminuent la stabilité de coupe, ce qui entraîne une mauvaise finition de surface. La présence de pièces desserrées dans les machines accélère la dégradation des outils et endommage les systèmes de broche. Le contrôle par barres à billes permet de détecter les instabilités mécaniques et les vibrations avant qu'elles ne provoquent des problèmes de production majeurs.
Le contrôle par jauges de précision garantit la précision des machines en détectant les erreurs de positionnement dès les premières étapes. Ce procédé améliore la précision dimensionnelle et la qualité globale de l'usinage.
La machine fonctionne de manière stable, ce qui réduit les vibrations et les bruits de coupe. Le processus de coupe permet d'obtenir des états de surface plus lisses pour les pièces usinées.
Le bon fonctionnement des machines permet de réduire le nombre de produits défectueux. Ce processus diminue les déchets et les coûts totaux de production.
Les méthodes classiques de dépannage sont chronophages. Les équipes de maintenance peuvent utiliser le test à billes, qui permet une identification rapide des problèmes grâce à ses nombreuses capacités de diagnostic.
Le processus de surveillance continue des machines assure la fiabilité sur de longues périodes tout en diminuant les risques de pannes soudaines des équipements pendant la production.
Les machines fonctionnant avec une précision maximale permettent des vitesses d'avance plus élevées et maintiennent des performances de coupe constantes, ce qui se traduit par une productivité accrue.
Fonctionnalité | Test de la barre de ballast | Inspection traditionnelle |
Test de vitesse | Rapide | Prend du temps |
Détection de précision | Haute précision | Limité |
Analyse des données | Logiciel | Manuel |
Temps d'arrêt | Minimal | Plus haut |
Maintenance préventive | Excellent | Modéré |
Identification des erreurs | Détaillé | Basique |
Les industries qui utilisent les tests de barres à billes pour leurs opérations dépendent de la précision des machines CNC en raison de leur besoin de maintenir leurs machines en fonctionnement optimal tout au long de leur processus de test.
La fabrication des composants aéronautiques exige des tolérances extrêmement serrées afin de garantir une fiabilité structurelle optimale. Le processus de contrôle utilise des essais de compression à billes pour assurer la précision des opérations d'usinage de ces composants essentiels.
L'industrie automobile dépend d'un usinage de précision pour produire des pièces de moteur, des composants de transmission et des outils de moulage. Le test de résistance à la flexion permet de vérifier que les processus de production en série garantissent des résultats identiques tout au long de la fabrication.
Les implants médicaux et les instruments chirurgicaux exigent une précision au micron près. La moindre erreur d'usinage peut avoir des conséquences graves pour les patients.
La production de moules de précision exige à la fois des états de surface lisses et une géométrie de cavité exacte. Le processus de contrôle utilise des essais à billes pour améliorer la précision du contour tout en maintenant des performances d'usinage stables.
La présence de signes spécifiques indique qu'une machine CNC nécessite des tests de performance :
• mauvaise qualité de finition de surface
• Augmentation des vibrations de la machine
• Incohérence dimensionnelle
• Usure inattendue des outils
• Stabilité de coupe réduite
• Difficulté à maintenir les tolérances
Ignorer ces signes avant-coureurs entraînera des réparations coûteuses et une baisse continue de la qualité de la production.
La fréquence des contrôles dépend du fonctionnement des machines, des volumes de production et des besoins spécifiques du secteur. Dans les environnements de production intensive, les contrôles par billes sont effectués tous les quelques mois, tandis que dans les ateliers à plus faible volume, deux contrôles par an suffisent.
Un dépistage régulier est particulièrement important après :
• Installation de la machine
• réparations majeures
• Pannes de machines
• remplacement de broche
• Mises à jour du système de contrôle
Le processus de contrôle préventif permet aux fabricants de déceler les problèmes cachés de leurs machines afin de garantir des performances précises pendant de nombreuses années.
Étalonnage régulier de la machine
Le processus d'étalonnage périodique permet aux machines d'atteindre leur positionnement correct et leur alignement d'axes approprié.
Lubrification adéquate
La lubrification des composants des machines présente deux avantages : elle diminue l'usure et permet aux machines de fonctionner sans interruption.
Surveillance de l'état de la broche
Les vibrations de la broche et la dilatation thermique influent directement sur la qualité des résultats d'usinage. Un contrôle régulier permettra d'améliorer la fiabilité des machines.
Maintenir la propreté des composants de la machine
La présence de poussière, de copeaux et d'autres contaminants entraînera des problèmes de précision de la machine et réduira la durée de vie des pièces de la machine.
Tests de routine de la barre de Ball
Le système de contrôles de performance réguliers permet aux fabricants de maintenir leurs niveaux de précision tout en prévenant les pannes inattendues des équipements.
1. À quoi sert un test de barre à billes dans les machines CNC ?
Le test de la barre à billes permet d'évaluer la précision de positionnement et les performances de mouvement des machines CNC. Il contribue à détecter les défauts de la machine tels que le jeu, le désalignement des axes et les problèmes de servocommande.
2. Combien de temps dure un test de ballbar ?
La plupart des tests de barres à billes peuvent être effectués en quelques minutes. Malgré la brièveté du test, le processus fournit une analyse très détaillée des performances de la machine.
3. Les tests de barres à billes peuvent-ils améliorer la précision d'usinage ?
Oui. Le contrôle par billes permet d'identifier rapidement les problèmes cachés des machines, ce qui permet aux équipes de maintenance de corriger les problèmes avant qu'ils n'affectent la précision d'usinage.
4. Quels problèmes un test à billes peut-il détecter ?
Le test de la barre à billes permet de détecter le jeu, les vibrations, le désalignement du servo, l'erreur de pas, le jeu mécanique et les imprécisions d'interpolation circulaire.
5. À quelle fréquence les machines CNC doivent-elles être testées par test de ballbar ?
La fréquence des tests dépend de l'utilisation de la machine et des exigences de production. De nombreux fabricants effectuent des tests de barres à billes tous les trois à six mois.
6. Les tests de barres à billes sont-ils nécessaires pour les nouvelles machines CNC ?
Oui. Même les machines neuves doivent être testées afin de vérifier la précision de l'installation et d'assurer des performances optimales avant le début de la production.
Le contrôle par barres de contrôle est devenu essentiel au maintien de la précision d'usinage CNC dans les industries manufacturières modernes. Il permet aux fabricants de détecter les défauts cachés des machines, d'améliorer la précision d'usinage, de réduire les rebuts et d'accroître l'efficacité globale de la production. Des contrôles réguliers améliorent non seulement la fiabilité des machines, mais prolongent également leur durée de vie et minimisent les temps d'arrêt imprévus.
