L'obtention d'un usinage à grande vitesse, d'états de surface impeccables et d'une performance durable des outils repose sur le choix de la broche CNC adaptée aux matériaux en aluminium. Grâce à sa légèreté et à son excellente usinabilité, l'aluminium est devenu un matériau standard dans les industries automobile, aérospatiale et électronique.
Pour des performances optimales, la broche doit répondre aux exigences de vitesse, de couple et de refroidissement. Un mauvais choix de broche entraînera des dommages à l'outil, une surchauffe et une qualité de surface dégradée.
Le guide complet des broches CNC pour l'aluminium comprend les caractéristiques essentielles, les spécifications recommandées et des conseils d'experts sur la sélection des broches, ce qui aide les utilisateurs à améliorer leur productivité et à obtenir des résultats précis.

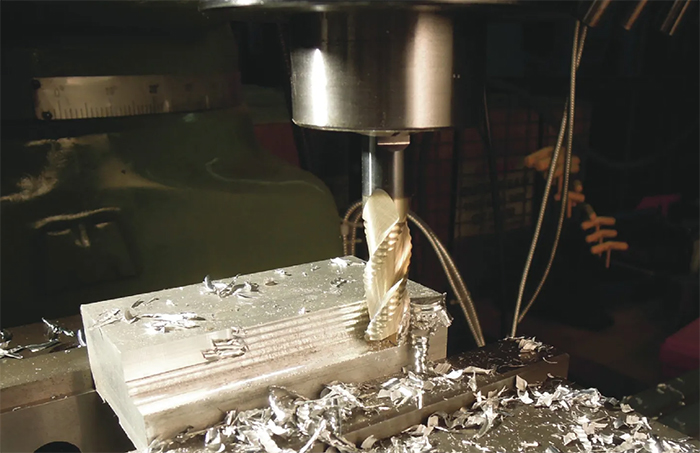

L'aluminium présente des propriétés totalement différentes de celles de l'acier et d'autres métaux résistants. Sa structure malléable génère rapidement de la chaleur, ce qui peut entraîner des problèmes d'adhérence des outils lors d'usinages incorrects. La broche doit fonctionner à haute vitesse tout en conservant sa stabilité et en assurant une évacuation efficace des copeaux.
L'usinage de l'aluminium requiert une broche fonctionnant à haut régime, capable de fournir un couple constant et de gérer la température. Ces caractéristiques permettent des coupes plus nettes, réduisant les vibrations et améliorant l'aspect de surface.
Le processus d'usinage de l'aluminium repose sur l'utilisation de vitesses de broche élevées. La plupart des opérations nécessitent des vitesses comprises entre 15 000 tr/min à 24 000 tr/minDans certaines situations, des vitesses supérieures à cette plage sont nécessaires. Ces vitesses élevées permettent aux opérateurs d'enlever de la matière plus rapidement tout en obtenant de meilleurs résultats de coupe et en préservant l'intégrité de l'outil.
L'usinage de l'aluminium requiert un couple moindre, mais un couple constant à vitesse de fonctionnement maximale. Le système assure une coupe régulière tout en limitant les vibrations de l'outil.
L'usinage de l'aluminium se heurte à son principal obstacle : l'accumulation de chaleur. Une broche de haute qualité doit comporter :
• systèmes de refroidissement par air ou par liquide
• Conception efficace de dissipation de chaleur
• Protection contre la dilatation thermique

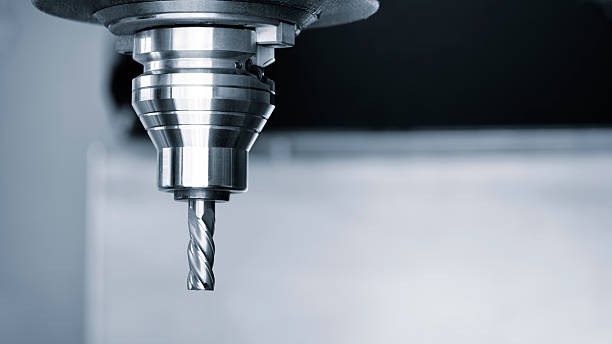

Les broches CNC modernes utilisent des roulements en céramique, ce qui réduit les frottements et permet une rotation plus rapide. Ces roulements offrent une meilleure précision et une durée de vie accrue de la broche.
L'association d'un carter métallique et d'une structure de broche crée un système qui réduit efficacement les vibrations. La fabrication de pièces en aluminium avec des tolérances serrées et des surfaces lisses requiert cette méthode comme élément essentiel.
Paramètre | Plage recommandée | But |
vitesse de broche | 15 000 – 24 000 tr/min | Découpe à grande vitesse |
Pouvoir | 0,8 kW – 6 kW | Cela dépend de la taille de l'outil |
Type de refroidissement | Refroidissement par air ou par eau | Gestion de la chaleur |
Type de roulement | Roulements en céramique | Haute précision et durabilité |
Diamètre de l'outil | Jusqu'à 16 mm | Basé sur la puissance de la broche |

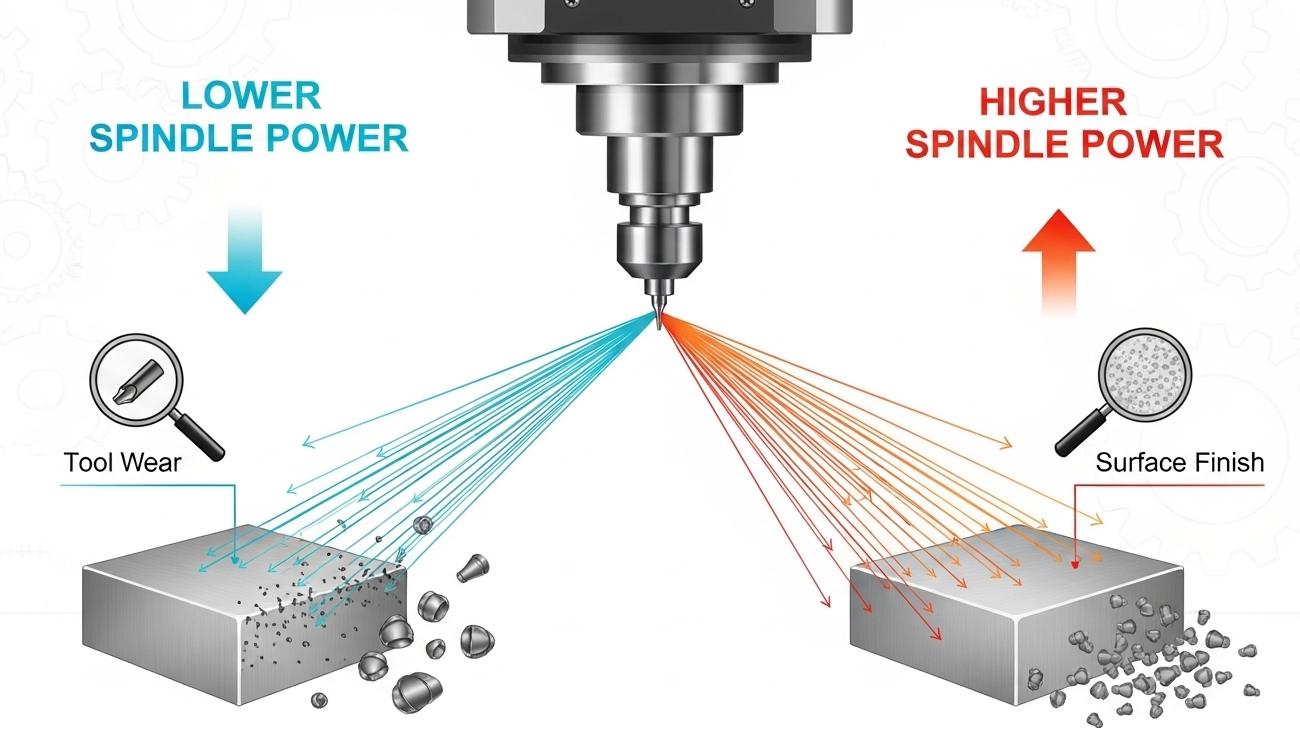

La puissance de la broche est un élément essentiel de l'usinage de l'aluminium, car elle détermine la stabilité du processus de coupe, les performances opérationnelles et l'efficacité des outils. Le choix de la puissance optimale dépend de trois facteurs principaux : le diamètre de l'outil, la profondeur de passe et l'intensité d'usinage. Une puissance minimale est nécessaire pour obtenir une force de coupe stable, mais cela engendre des vibrations, une qualité de surface médiocre et une baisse de la productivité.
Augmenter la puissance de la broche n'améliore pas la production. Le système engendrera des coûts d'exploitation et une consommation d'énergie plus élevés, et augmentera inutilement l'usure des machines sans apporter d'avantages significatifs.
L'utilisation régulière de broches de faible à moyenne puissance est suffisante pour les petits outils effectuant des tâches légères telles que la gravure ou le fraisage superficiel. Une puissance de broche plus élevée est indispensable pour les opérateurs utilisant des fraises de plus grand diamètre et réalisant des opérations de coupe profonde, notamment l'usinage de l'aluminium.
Le choix de la vitesse de broche optimale doit être déterminé par une analyse de son influence sur l'ensemble du processus d'usinage de l'aluminium. Les matériaux tendres comme l'aluminium permettent des vitesses de coupe plus élevées que les métaux durs. Un mauvais réglage de la vitesse peut entraîner une usure prématurée de l'outil, une surchauffe et des défauts de finition de surface.
La méthode optimale consiste à démarrer avec des régimes de rotation élevés, et l'utilisateur doit ajuster la vitesse d'avance en fonction des conditions de coupe, de la taille de l'outil et des exigences de stabilité de la machine. Cette méthode permet d'obtenir des processus efficaces garantissant des opérations de coupe fluides.
Dans ce contexte industriel, une évacuation efficace des copeaux est tout aussi essentielle que les autres procédés. Les copeaux d'aluminium s'accumuleront sur l'outil si les opérateurs ne mettent pas en place des méthodes d'évacuation par soufflage d'air ou par refroidissement afin de maintenir la propreté de l'outil de coupe et de la broche tout en assurant une performance d'usinage constante.
L'usinage de l'aluminium à très basse vitesse de broche engendre des défauts de surface et une mauvaise formation des copeaux. Pour une performance optimale, l'aluminium nécessite des vitesses de rotation plus élevées, car à basse vitesse, il en résulte un frottement au lieu d'une coupe nette.
L'usinage de l'aluminium génère de la chaleur. L'absence de systèmes de refroidissement adéquats, tels que les systèmes à air et à liquide, entraîne une usure prématurée des outils et une perte de précision. Ce processus de chauffage modifie la structure du matériau, ce qui endommage les outils et réduit leur durée de vie.
L'utilisation d'une fraise inadaptée à la capacité de votre broche peut engendrer des problèmes importants. Les broches de faible puissance fonctionnent avec des outils de grande taille, mais réduisent la productivité, tandis que les broches de forte puissance fonctionnent avec des outils de petite taille, ce qui peut endommager les produits en raison d'un fonctionnement instable.
L'utilisation intensive de la broche pendant de longues heures de travail entraînera une usure accrue de celle-ci, réduisant ainsi la durée de vie de la machine. Ce processus accroît les risques de production principalement de deux manières : il augmente les risques de surchauffe et crée des risques d'arrêts machine inattendus.
L'évacuation des copeaux devient inefficace, ce qui entraîne une accumulation de copeaux, provoquant le blocage des outils et l'endommagement de la surface de la pièce. Le système requiert des dispositifs d'évacuation des copeaux spécifiques, associés à des systèmes de soufflage d'air, pour garantir le bon déroulement des opérations d'usinage.
Il est impératif de prolonger la durée de vie de la broche, car elle influe directement sur deux impératifs essentiels de l'entreprise : le maintien de la productivité et la réduction des coûts. Un contrôle régulier est donc nécessaire, et les techniciens doivent veiller à appliquer correctement les lubrifiants afin de préserver les performances de la broche et de prévenir l'usure des composants.
La broche doit être propre car les copeaux et les particules de poussière peuvent engendrer des problèmes de performance par contamination. La mise en œuvre de systèmes de refroidissement appropriés, associée à des paramètres de coupe équilibrés, permettra d'améliorer les résultats d'usinage et de prolonger la durée de vie de la broche.
Différents matériaux requièrent différentes caractéristiques de broche. L'aluminium se distingue par sa capacité à supporter un usinage à grande vitesse, contrairement aux métaux plus durs.
Matériel | vitesse de broche | Couple requis | Notes |
Aluminium | Haut | Faible à moyen | Usinage rapide |
Acier | Faible | Haut | Nécessite une alimentation électrique |
Titane | Faible | Très élevé | sensible à la chaleur |
Plastiques | Haut | Faible | Découpe facile |
Examinez votre candidature
Des configurations de broche différentes sont nécessaires pour la gravure et la découpe légères, ainsi que pour les opérations de fraisage importantes. Choisissez vos spécifications après avoir identifié votre cas d'utilisation.
Adaptez la taille de l'outil à la puissance de la broche
Les besoins en énergie des outils de grande taille sont supérieurs à ceux des outils de petite taille, qui fonctionnent mieux à des vitesses plus élevées avec une consommation d'énergie réduite.
Priorité au refroidissement et à la durabilité
Une broche dotée de systèmes de refroidissement adéquats et de roulements de haute qualité assurera une durée de vie opérationnelle prolongée et une stabilité de performance accrue.
Cycles d'usinage plus rapides
Le choix de la broche permet des vitesses de coupe plus élevées associées à de meilleures avances, ce qui réduit la durée totale d'usinage tout en augmentant la productivité.
Meilleure finition de surface
L'alignement des broches facilite l'opération de coupe, ce qui permet d'obtenir des bords nets et des finitions de surface parfaites sans nécessiter de traitement supplémentaire.
Usure réduite des outils
Le choix judicieux de la broche permet d'éviter la surchauffe et les frottements excessifs, ce qui prolonge la durée de vie de l'outil et réduit les coûts de remplacement.
Précision et exactitude améliorées
Un fonctionnement stable de la broche empêche les vibrations, ce qui contribue à maintenir des performances de coupe constantes, nécessaires pour respecter les tolérances strictes des pièces en aluminium.
Coût de production global réduit
L'association d'un usinage efficace, d'une usure réduite des outils et de temps de cycle plus rapides permet de diminuer les coûts de fabrication tout au long de la période de production.
Le choix d'une machine CNC adaptée est tout aussi important que celui d'une broche appropriée. CNC Yangsen propose machines CNC avancées Ces machines offrent des capacités d'usinage de l'aluminium à grande vitesse tout en garantissant une stabilité et une précision de fonctionnement exceptionnelles. Leur conception allie des structures rigides à des systèmes de broches haute performance, assurant ainsi un fonctionnement fiable pour les applications industrielles.
1. Quelle est la vitesse de broche idéale pour l'aluminium ?
La vitesse de rotation idéale pour l'usinage de l'aluminium se situe généralement entre 15 000 et 24 000 tr/min, selon la taille de l'outil et l'opération d'usinage. Des vitesses plus élevées permettent d'obtenir des coupes plus nettes et une meilleure évacuation des copeaux, notamment avec des outils de petit diamètre.
2. Un couple élevé est-il nécessaire pour l'usinage de l'aluminium ?
L'aluminium ne nécessite pas un couple extrêmement élevé, contrairement à des matériaux plus durs comme l'acier. La capacité à maintenir un couple constant à toutes les vitesses est essentielle pour garantir une coupe régulière et éviter les vibrations de l'outil.
3. Quel système de refroidissement est le meilleur pour les broches CNC ?
Les broches refroidies par air et par eau sont toutes deux efficaces pour l'usinage de l'aluminium. Les systèmes de refroidissement par eau sont privilégiés pour les longues périodes de production car ils permettent une meilleure gestion de la température et prolongent la durée de vie des broches.
4. Une seule broche peut-elle être utilisée pour tous les matériaux ?
Une seule broche ne peut pas fonctionner de manière optimale avec tous les matériaux, car chaque matériau requiert des réglages de vitesse et de couple différents. L'aluminium nécessite une vitesse élevée, tandis que les matériaux plus durs comme l'acier requièrent une vitesse plus faible et un couple plus élevé.
5. Comment la puissance de la broche affecte-t-elle la qualité d'usinage ?
La puissance d'une broche détermine la taille maximale de l'outil et la profondeur de coupe admissibles sans perte de stabilité. Une puissance suffisante permet des opérations de coupe fluides, ce qui se traduit par un meilleur état de surface et une productivité accrue.
6. Pourquoi utilise-t-on des roulements en céramique dans les broches CNC ?
On utilise des roulements en céramique car ils génèrent moins de friction et de chaleur que les roulements en acier traditionnels. La broche peut ainsi fonctionner à des vitesses plus élevées, ce qui améliore ses performances et prolonge sa durée de vie.
Le choix d'une broche CNC adaptée à l'usinage de l'aluminium est essentiel pour garantir une efficacité opérationnelle optimale, une précision extrême et une grande durabilité. Chaque élément, de la vitesse de rotation élevée aux solutions de refroidissement performantes en passant par le maintien d'un couple constant, influe sur la réussite des opérations d'usinage.
Un investissement dans une broche de qualité supérieure améliore la productivité tout en réduisant les temps d'arrêt machine et les coûts d'outillage. CNC Yangsen propose des machines CNC fiables répondant aux exigences modernes de l'usinage de l'aluminium. Explorez notre gamme dès aujourd'hui et faites passer votre usinage d'aluminium au niveau supérieur.
