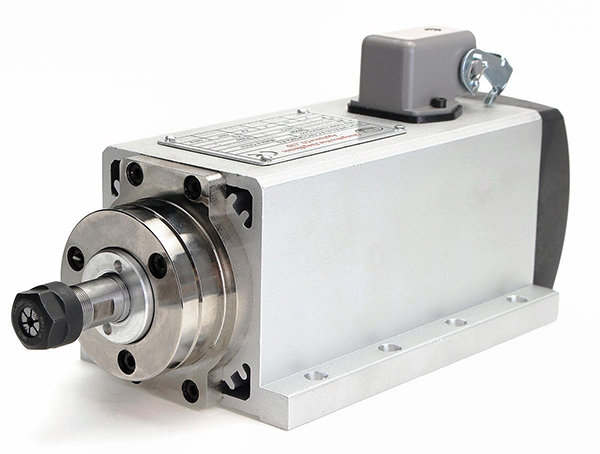

Le moteur de broche entraîne la broche d'une machine CNC, permettant à l'outil de coupe de tourner à grande vitesse pour un usinage de précision. C'est le composant essentiel qui détermine les performances de coupe, la finition de surface et la productivité.
Résumé pour les écumeurs :
• Le moteur principal qui fait tourner l'outil de coupe.
• Conçu pour un fonctionnement continu à haute vitesse.

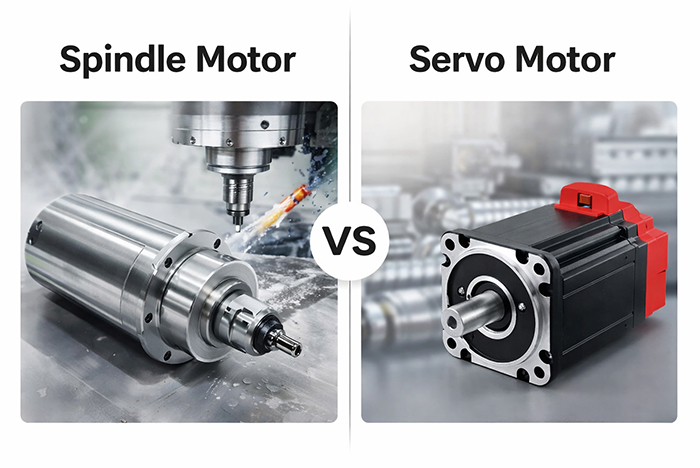

Les moteurs de broche et les servomoteurs sont tous deux essentiels au fonctionnement d'une machine CNC. Ils fonctionnent souvent de concert, mais ils sont distincts.
En termes simples :
• Le moteur de broche fait tourner l'outil de coupe.
• Le servomoteur actionne les axes de la machine.
• L'un gère la puissance de coupe.
• L'autre commande le mouvement et le positionnement.
Un moteur de broche est conçu pour faire tourner l'outil à un régime élevé afin de permettre une découpe efficace du matériau.
Caractéristiques principales :
• Rotation continue à grande vitesse (8 000 à 24 000 tr/min ou plus)
• Couple stable pendant la coupe
• Conçu pour résister à la chaleur et aux vibrations
• Axé sur la puissance et les performances de coupe
Si le moteur de broche est faible, les performances de coupe diminuent, même si le reste de la machine est performant.
Un servomoteur contrôle le mouvement des axes CNC (X, Y, Z et parfois axes A/C).
Caractéristiques principales :
• Haute précision de positionnement
• Réponse rapide au démarrage et à l'arrêt
• Retour d'information de l'encodeur pour un contrôle de précision
• Conçu pour un mouvement contrôlé, et non pour une rotation continue à grande vitesse.
Les servomoteurs déterminent la précision des mouvements de la machine, et non sa capacité de coupe.
Les moteurs de broche ne sont pas tous conçus de la même manière. Différentes conceptions répondent à différents besoins d'usinage, allant de la découpe d'acier épais à la finition d'aluminium à grande vitesse.
Les moteurs de broche peuvent être classés de plusieurs manières, notamment :
Par la structure d'entraînement
Par la méthode de refroidissement
Par plage de vitesse
Par type d'application

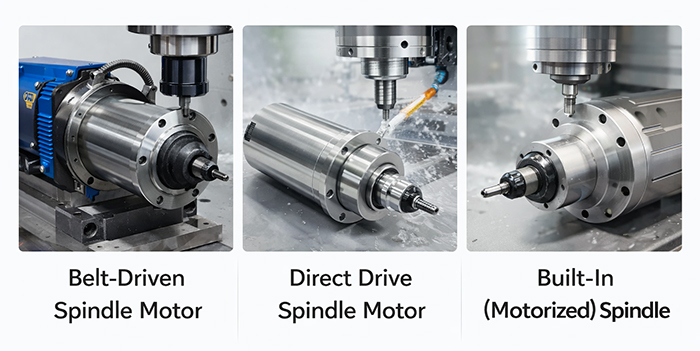

Voici les principaux types que vous rencontrerez couramment dans les centres d'usinage CNC.
Moteur de broche à entraînement par courroie
Une broche à entraînement par courroie utilise un moteur externe relié par un système de courroie.
• Économique et facile à entretenir
• Convient à l'usinage général
• Légères vibrations à très haute vitesse
• Courant dans les centres d'usinage verticaux standard
Idéal pour : la découpe générale de l'acier et la production quotidienne.
Moteur de broche à entraînement direct
Une broche à entraînement direct relie directement le moteur à la broche, sans courroie.
• Rigidité accrue
• Meilleure stabilité de vitesse
• Vibrations réduites par rapport aux systèmes à courroie
• Performances plus précises
Idéal pour : l'usinage de moules et les travaux de haute précision.
Broche intégrée (motorisée)
Dans cette conception, le moteur est intégré directement à l'intérieur de l'unité de broche.
• structure compacte
• Capacité de régime moteur très élevée
• Accélération et décélération rapides
• Idéal pour l'usinage à grande vitesse
Idéal pour : les pièces aérospatiales, l'usinage de l'aluminium et la finition à grande vitesse.
Les moteurs de broche génèrent de la chaleur pendant leur fonctionnement. Le système de refroidissement influe sur la stabilité et la durée de vie.
Broche refroidie par air
• structure simple
• coût inférieur
• Convient aux charges de travail modérées
Broche refroidie à l'huile
• Meilleure maîtrise de la chaleur
• Plus stable lors des longues séries de production
• Courant dans les machines à hautes performances
Broche refroidie à l'eau
• Dissipation thermique efficace
• Fonctionnement plus silencieux
• Utilisé dans des applications à haute vitesse et de haute précision
Les moteurs de broche sont également regroupés selon leur capacité de vitesse de rotation.
Régime moteur bas, couple élevé (≤6 000 tr/min)
Idéal pour la découpe intensive de l'acier et des grandes pièces.
Vitesse moyenne (8 000 à 12 000 tr/min)
Performances équilibrées pour l'usinage général.
Haute vitesse (15 000 à 24 000 tr/min)
Conçu pour l'aluminium, le moulage et la finition de précision.
Ultra-haute vitesse (plus de 30 000 tr/min)
Utilisé dans des environnements d'usinage spécialisés à grande vitesse.
Transmission par courroie = économique et polyvalente
Entraînement direct = plus précis et plus stable
Broche intégrée = haute vitesse et compacte
Le système de refroidissement influe sur la stabilité et la durée de vie.
La vitesse de rotation détermine la capacité de coupe
Lors du choix d'un moteur de broche, la plupart des acheteurs se concentrent sur la performance, mais la performance a toujours un prix.
Comprendre les deux aspects vous aide à éviter de surpayer ou de sous-configurer votre équipement. machine CNC.
• Efficacité d'usinage supérieure : un puissant moteur de broche permet des vitesses de coupe plus élevées et des taux d'enlèvement de matière plus rapides.
• Meilleure finition de surface : une rotation stable avec de faibles vibrations améliore la qualité de surface, notamment lors de l’usinage de moules et d’aluminium.
• Durée de vie des outils prolongée : un couple constant réduit les vibrations et l’usure irrégulière des outils, ce qui contribue à prolonger leur durée de vie.
• Précision améliorée : les moteurs de broche haute performance maintiennent un régime stable sous charge, permettant des tolérances plus serrées.
• Accélération et décélération plus rapides : les broches motorisées et à entraînement direct peuvent atteindre rapidement la vitesse cible, améliorant ainsi l’efficacité globale d’usinage.
• Coût initial plus élevé : les moteurs de broche intégrés ou à grande vitesse sont plus chers que les systèmes à entraînement par courroie.
• Complexité de la maintenance : Les broches motorisées intégrées sont plus difficiles à réparer que les systèmes à courroie traditionnels.
• Exigences en matière de gestion de la chaleur : Un fonctionnement à haute vitesse génère davantage de chaleur. Les systèmes de refroidissement avancés augmentent la complexité de la machine.
• Les coûts de réparation peuvent être élevés : en cas de défaillance des roulements ou des composants internes, les coûts de réparation peuvent être élevés, notamment pour les modèles intégrés.
• Pas toujours nécessaire : pour les tâches d'usinage de base, les broches à ultra-grande vitesse peuvent ne pas offrir un véritable retour sur investissement.
L'achat d'un moteur de broche ne se résume pas à choisir le régime moteur le plus élevé.
Le choix approprié dépend de votre matériau, de vos objectifs de production et de la configuration de votre machine.
Voici les points essentiels à prendre en compte avant de prendre une décision.
Différents matériaux requièrent différentes performances de broche.
L'acier et la fonte nécessitent un couple élevé à basse vitesse.
L'aluminium bénéficie d'un régime moteur plus élevé et d'une rotation fluide.
Le titane nécessite une alimentation électrique stable et un contrôle précis de la température.
Choisir une plage de vitesse inadaptée peut réduire la durée de vie de l'outil et la qualité de la surface.
Le régime moteur à lui seul ne définit pas la performance.
Vous devez adapter la vitesse de rotation de la broche à la taille de l'outil de coupe et à la stratégie de coupe.
Posez-vous la question :
Quelle est votre profondeur de coupe habituelle ?
Vous effectuez un dégrossissage important ou une finition fine ?
De quelle puissance de broche (kW) avez-vous besoin ?
Une courbe de couple équilibrée est plus importante que la vitesse de pointe.
Si votre production est continue, le refroidissement devient essentiel.
Le refroidissement par air convient aux charges de travail légères.
Le refroidissement par huile ou par eau améliore la stabilité lors des longs cycles de production.
La surchauffe réduit la durée de vie de la broche et la précision d'usinage.
Avant d'acheter, vérifiez :
Type de cône (BT40, BT50, HSK, etc.)
exigences en matière d'alimentation électrique
Compatibilité ATC
rigidité de la structure de la machine
Tous les moteurs de broche ne sont pas compatibles avec toutes les machines CNC.
Le prix d'achat ne représente qu'une partie du coût total.
Considérer:
Durée de vie des roulements
Facilité de réparation
Disponibilité des pièces détachées
Assistance technique
Un prix initial plus bas peut entraîner des dépenses plus élevées à long terme.
Il n'existe pas de moteur de broche « idéal » — seulement celui qui correspond à vos besoins d'usinage.
Le choix approprié dépend de votre matériau, du type de machine et de vos objectifs de production.
Voici comment décider.
Si vous travaillez principalement avec de l'acier doux, de la fonte ou des pièces mécaniques standard :
• 8 000 à 12 000 tr/min suffisent généralement.
• Une broche à entraînement par courroie ou à entraînement direct fonctionne bien
• Privilégiez un couple stable plutôt qu'une vitesse extrême.
Idéal pour : une production quotidienne et des performances équilibrées.
Si votre travail implique des découpes profondes ou l'utilisation d'outils de grande taille :
• Choisissez un régime moteur plus bas avec un couple plus élevé.
• Recherchez une forte rigidité de la broche.
• La stabilité du refroidissement est importante
Idéal pour : Pièces automobiles, composants structurels et moules de grande taille.
Si la finition de surface et la vitesse importent plus que la coupe profonde :
• Un régime de 15 000 à 24 000 tr/min est recommandé.
• Broche à entraînement direct ou motorisée préférée
• Une accélération rapide améliore l'efficacité
Idéal pour : Pièces en aluminium, finition de moules, composants de précision.
Les pièces complexes nécessitent un fonctionnement fluide et une réponse dynamique.
• Broche motorisée intégrée
• Balance de haute précision
• Système de refroidissement avancé
Idéal pour : les composants aérospatiaux et les géométries complexes.
Quelle est la différence entre un moteur à broche et un moteur classique ?
Un moteur classique est conçu pour la rotation mécanique générale.
Un moteur de broche est spécialement conçu pour une rotation continue à grande vitesse sous charge de coupe. Il doit maintenir un couple stable, des vibrations minimales et un contrôle précis de la vitesse pendant l'usinage.
En résumé, les moteurs de broche sont conçus pour l'usinage de précision, et non pour la transmission de puissance générale.
Quelle est la durée de vie d'un moteur de broche ?
La durée de vie du moteur de broche dépend de son utilisation et de son entretien.
En moyenne:
Utilisation standard : 3 à 5 ans
Production continue à grande vitesse : durée de vie plus courte
Un entretien et un refroidissement appropriés permettent une durée de vie nettement plus longue.
Les roulements sont généralement les premiers composants à s'user.
Quelles sont les causes de la surchauffe du moteur de broche ?
Les causes courantes comprennent :
Mauvaises performances du système de refroidissement
Charge de coupe excessive
Roulements usés
Fonctionnement continu au régime maximal
Lubrification inadéquate
La surchauffe réduit la précision et raccourcit la durée de vie de la broche.
Un moteur de broche peut-il être réparé ?
Oui, mais cela dépend du modèle.
Les broches entraînées par courroie sont plus faciles et moins coûteuses à réparer.
Les broches motorisées intégrées sont plus complexes et plus coûteuses à entretenir.
Dans certains cas, le remplacement de l'unité de broche peut s'avérer plus pratique que sa réparation.
Un régime moteur plus élevé est-il toujours préférable ?
Pas nécessairement.
Un régime moteur plus élevé améliore les performances de finition, mais la découpe d'acier épais nécessite plus de couple que de vitesse.
Le meilleur moteur de broche offre un équilibre optimal entre vitesse et couple en fonction de votre application.
Comment savoir si mon moteur de broche est défaillant ?
Les signes avant-coureurs comprennent :
Vibrations inhabituelles
Augmentation du bruit
hausse des températures
mauvaise finition de surface
Régime moteur irrégulier
Un dépistage précoce peut éviter des dommages importants.
Le moteur de broche est le cœur d'une machine CNC. Il détermine la qualité de coupe, la régularité de la finition de surface et la stabilité de la production.
Les différents types de broches répondent à des besoins spécifiques : un couple élevé pour les usinages intensifs, une vitesse de rotation élevée pour la précision et la rapidité. Il n’existe pas de solution unique et « idéale », seulement celle qui convient à votre application.
Choisissez en fonction de vos matériaux, de votre charge de travail et de vos besoins en matière de précision — et votre machine CNC fonctionnera au mieux.
