Les performances de votre commande numérique par ordinateur (CNC) ne sont-elles pas à la hauteur de vos attentes ?
Le problème ne vient peut-être pas de votre machine, mais de votre broche.
En usinage CNC, le choix se fait entre :
Broche à grande vitesse (précision et finition)
Broche à couple élevé (puissance et coupe intensive)
Cela affecte directement votre efficacité, la qualité de surface et la durée de vie de vos outils.
La question essentielle est donc simple :
Avez-vous besoin de vitesse ou de force de coupe ?
Ce guide détaillera les principales différences pour vous aider à choisir la broche adaptée à votre application.

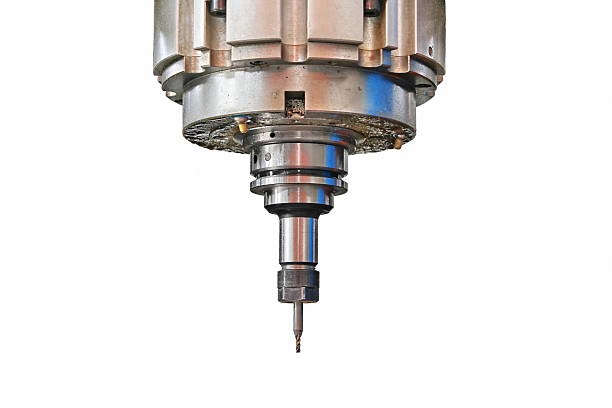

Une broche à grande vitesse est conçue pour fonctionner à des vitesses de rotation très élevées (tr/min), généralement de 12 000 à 40 000 tr/min ou plus, selon la configuration de la machine.
Mais il ne s'agit pas seulement de « tourner plus vite ».
Il s'agit d'atteindre :
Précision de coupe accrue
Meilleure finition de surface
Performances stables à haute vitesse
Selon leur structure et leur application, les broches à grande vitesse sont généralement divisées en :
Broche motorisée (intégrée)
Le moteur est intégré directement dans la broche.
Idéal pour l'usinage ultra-rapide et de haute précision
Broche à grande vitesse entraînée par courroie
Utilise un système de transmission par courroie pour augmenter la vitesse
Plus économique, mais légèrement moins précis
Broches refroidies par air / huile / eau
Conçu pour contrôler la chaleur à haut régime
Essentiel pour maintenir la précision et la durée de vie
Interfaces d'outils à grande vitesse (HSK / BT30 / BT40)
Optimisé pour le serrage et l'équilibrage d'outils à grande vitesse
Pour fonctionner à haut régime, la structure de la broche est très différente des broches standard :
Conception de moteur intégrée
Réduit les pertes de transmission et améliore la réactivité
Roulements de haute précision (souvent en céramique)
Friction réduite, capacité de vitesse plus élevée
Système d'équilibrage dynamique
Réduit les vibrations à haute vitesse de rotation
Système de contrôle thermique
Empêche la dilatation thermique qui affecte la précision
En termes simples :
Les broches à grande vitesse sont conçues pour la précision, la stabilité et une rotation fluide.
Posez-vous la question :
Usinez-vous de l'aluminium, du cuivre ou du graphite ?
Vous souhaitez une finition de surface impeccable sans polissage secondaire ?
Travaillez-vous sur des moules, des surfaces 3D ou des contours complexes ?
Si votre réponse est oui, alors une broche à grande vitesse est le bon choix.
Car à des vitesses plus élevées :
Les forces de coupe sont plus faibles
L'utilisation de l'outil est plus fluide
La qualité de la surface s'améliore nettement.
Avantages | Inconvénients |
Excellente finition de surface | Couple limité à bas régime |
Idéal pour l'usinage de précision | Ne convient pas aux travaux de coupe importants. |
Plus grande efficacité pour les petits outils | Coût plus élevé dû aux composants de précision |
Force de coupe et vibrations réduites | Sensible aux surcharges et à la chaleur |

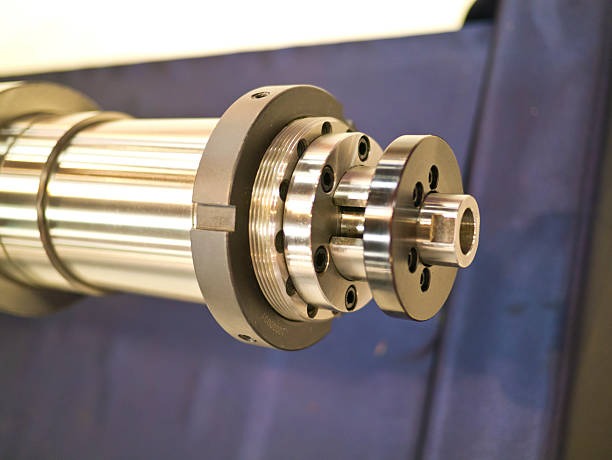

Une broche à couple élevé est conçue pour fournir une force de coupe importante à des vitesses plus faibles, généralement de 3 000 à 12 000 tr/min, selon la machine et sa configuration.
Contrairement aux broches à grande vitesse qui privilégient la rotation, les broches à couple élevé privilégient la puissance, la stabilité et la capacité d'enlèvement de matière.
Cela signifie qu'ils sont conçus pour résister à :
charges de coupe lourdes
Matériaux durs
Outils de grand diamètre
Les broches à couple élevé sont généralement classées en fonction de leur structure de transmission :
Broche à engrenages
Utilise une boîte de vitesses pour amplifier le couple
Adapté à l'usinage intensif et aux coupes profondes
Broche à entraînement par courroie
Assure un équilibre entre vitesse et couple
Plus flexible et plus rentable
Broche à couple élevé à entraînement direct
Fournit du couple sans transmission mécanique
Offre une meilleure réactivité et des vibrations réduites
Interfaces d'outils robustes
Conçu pour supporter les grands outils de coupe et les charges élevées
Pour générer un couple plus élevé, la structure de la broche est renforcée de plusieurs manières :
Système de boîte de vitesses ou de transmission renforcée
Augmente le couple de sortie pour les coupes lourdes
Arbre de broche de grand diamètre
Améliore la rigidité et la capacité de charge
Roulements à charge élevée
Conçu pour résister aux forces de coupe et aux chocs
Boîtier de broche rigide
Améliore la stabilité lors des usinages profonds et agressifs
En termes simples, les broches à couple élevé sont conçues pour offrir résistance, rigidité et durabilité sous charge.
Posez-vous la question :
Usinez-vous de l'acier, de l'acier inoxydable ou de la fonte ?
Vos pièces nécessitent-elles des découpes profondes ou des taux d'enlèvement de matière élevés ?
Utilisez-vous des outils de coupe de grande taille ou travaillez-vous sur des pièces lourdes ?
Si la réponse est oui, alors une broche à couple élevé est le meilleur choix.
Car dans ces conditions :
La résistance à la coupe est élevée
La stabilité devient cruciale
Le couple influe directement sur l'efficacité et la durée de vie de l'outil.
Une broche à grande vitesse pourrait avoir des difficultés dans ce cas, mais une broche à couple élevé est conçue précisément pour ce type de travail.
Avantages | Inconvénients |
Capacité de coupe élevée | vitesse maximale réduite |
Convient aux matériaux durs | La finition de surface peut nécessiter un traitement secondaire. |
Stable sous forte charge | Moins efficace pour les petits outils et les finitions fines |
Supporte les fraises de grand diamètre | Structure plus lourde et accélération plus lente |
Choisir entre des broches à grande vitesse et des broches à couple élevé ne se résume pas à une simple question de spécifications.
Cela affecte directement votre efficacité d'usinage, la qualité de surface et le coût global de production.
Pour faciliter la décision, analysons les principales différences qui comptent réellement dans la production concrète.
Broche à grande vitesse
Utilise généralement une structure motorisée (intégrée) de conception compacte.
L'objectif est de réduire le poids, l'inertie et les vibrations à haut régime.
Broche à couple élevé
Utilise souvent des systèmes à engrenages ou à courroie renforcée.
Conçu avec des arbres plus larges et un boîtier plus robuste pour une rigidité accrue.
En termes simples :
La vitesse élevée assure une rotation fluide, le couple élevé garantit la robustesse et la stabilité.
Broche à grande vitesse
Plus adapté à :
Aluminium, cuivre, graphite
Petits outils et pièces de précision
surfaces complexes et opérations de finition
Broche à couple élevé
Plus adapté à :
Acier, acier inoxydable, fonte
Outils de grande taille et composants lourds
procédés de coupe et d'ébauche profondes
Si votre matériau est dur ou si votre pièce est volumineuse, la compatibilité devient essentielle.
Broche à grande vitesse
Généralement plus cher en raison de :
Roulements de haute précision
Systèmes de refroidissement
exigences d'équilibrage dynamique
Broche à couple élevé
Plus rentable pour l'usinage lourd, notamment lorsque :
Un enlèvement de matière important est nécessaire
La durée de vie de l'outil est un facteur clé.
La véritable différence ne réside pas seulement dans le prix, mais aussi dans la manière dont chaque broche contribue à votre retour sur investissement.
Broche à grande vitesse
Nécessite un assemblage et un alignement précis.
Les conditions d'installation sont plus strictes en raison de la sensibilité aux vibrations et à la chaleur.
Broche à couple élevé
Plus robuste et plus facile à intégrer dans les machines à usage intensif.
Plus adapté aux grands centres d'usinage et aux installations stables.
Broche à grande vitesse
Nécessite un contrôle rigoureux de :
Température
Lubrification
conditions de charge
Une utilisation incorrecte peut rapidement affecter la précision et la durée de vie.
Broche à couple élevé
Plus tolérant aux fortes charges, mais :
Les systèmes d'engrenages nécessitent un entretien périodique
L'usure à long terme nécessite une surveillance
Facteur | Broche à grande vitesse | Broche à couple élevé |
tr/min | Élevé (12 000–40 000) | Faible à moyen (3 000 à 12 000) |
Couple | Faible | Haut |
Type de découpe | Découpe légère / finition | Découpe/ébauche |
Finition de surface | Excellent | Modéré |
Taille de l'outil | Petits outils | Gros outils |
Matériels | métaux mous | Métaux durs |
Structure | Motorisé, compact | Entraînement par engrenages/courroie, rigide |
Stabilité sous charge | Inférieur | Plus haut |
Choisir entre une broche à grande vitesse et une broche à couple élevé ne consiste pas à déterminer laquelle est la meilleure.
Il s'agit de choisir celui qui correspond le mieux à vos besoins de production réels.
Si vous choisissez la mauvaise broche, vous risquez de rencontrer les problèmes suivants :
efficacité réduite
mauvaise qualité de surface
Augmentation du coût des outils
Avant de prendre une décision, veuillez examiner les facteurs clés ci-dessous.
Commencez par votre tâche d'usinage principale.
Si votre travail porte sur :
finition des moules
Usinage de contours 3D
Pièces de précision
Une broche à grande vitesse est plus appropriée.
Si votre travail implique :
Gros dégrossissage
Composants structuraux
grandes pièces
Une broche à couple élevé est la meilleure option.
Votre broche doit être adaptée à votre matériau et à votre outillage.
Broche à grande vitesse :
Fonctionne mieux avec des matériaux souples
Convient aux outils de petit diamètre
Broche à couple élevé :
Conçu pour les matériaux durs
Supporte les grandes fraises et les charges élevées
Un mauvais ajustement à ce niveau entraîne souvent une usure de l'outil ou un usinage instable.
Réfléchissez à la manière dont vos pièces sont traitées.
Haute précision et finition soignée
Broche à grande vitesse :
Découpe profonde et enlèvement de matière important
Broche à couple élevé :
Si votre processus comprend les deux étapes, vous aurez peut-être besoin d'une approche combinée.
Ne vous fiez pas uniquement au prix initial.
Broche à grande vitesse :
Coût initial plus élevé
Ajoute de la valeur grâce à la précision et à la finition
Broche à couple élevé :
Plus efficace pour les coupes lourdes
Meilleur contrôle des coûts dans la production en série
L'essentiel est d'évaluer le coût par pièce, et non pas seulement le prix de la machine.
Votre budget devrait inclure plus que le coût du matériel.
Considérer:
Consommation d'outils
Temps de cycle
Volume de production
taux de récupération
Parfois, une broche plus coûteuse peut en réalité réduire votre coût de production total.
C'est là que beaucoup de décisions tournent mal.
Posez-vous la question :
Avez-vous besoin d'une stabilité à long terme sous forte charge ?
Avez-vous besoin d'une précision constante dans le temps ?
Les temps d'arrêt constituent-ils un problème majeur pour votre production ?
Broche à grande vitesse :
Nécessite un entretien plus rigoureux
Sensible aux surcharges et à la chaleur
Broche à couple élevé :
Plus résistant dans des conditions difficiles
Plus facile à gérer dans les longs cycles de production
Du point de vue du retour sur investissement :
Haute vitesse → Valeur accrue pour les pièces de précision
Couple élevé → Rendement accru pour la production de masse
Dans de nombreuses applications concrètes, la meilleure solution ne consiste pas à choisir l'une plutôt que l'autre, mais à combiner les deux :
Couple élevé pour le dégrossissage
Vitesse élevée pour la finition
Cette approche permet d'optimiser à la fois l'efficacité et la qualité.
Une seule broche peut-elle supporter à la fois une vitesse élevée et un couple élevé ?
En théorie, oui. Certaines broches modernes sont conçues pour offrir une plage de vitesses et de couples plus étendue.
Cependant, en production réelle :
Les broches à grande vitesse sont optimisées pour la précision et la finition.
Les broches à couple élevé sont optimisées pour les coupes lourdes
Une broche hybride peut offrir une certaine flexibilité, mais elle ne peut généralement pas égaler les performances d'une broche spécialisée dans des conditions extrêmes.
Si votre application est clairement axée sur un seul type d'usinage, une broche dédiée reste le meilleur choix.
Quelle broche est la meilleure pour l'usinage des moules et matrices ?
Cela dépend de l'étape d'usinage.
Phase d'ébauche → Broche à couple élevé pour un enlèvement de matière efficace
Étape de finition → Broche à grande vitesse pour la qualité de surface
Pour la plupart des fabricants de moules, une combinaison des deux donne les meilleurs résultats.
Pourquoi ma broche a-t-elle du mal à effectuer des coupes importantes ou provoque-t-elle des vibrations ?
C'est souvent le signe que la broche ne fournit pas un couple suffisant.
Les causes courantes comprennent :
Utilisation d'une broche à grande vitesse pour les matériaux durs
Rigidité insuffisante pour la charge de coupe
Taille de l'outil supérieure à la capacité de la broche
Le passage à une broche à couple élevé peut améliorer considérablement la stabilité et les performances de coupe.
Un régime moteur plus élevé est-il toujours préférable pour l'usinage ?
Non. Un régime moteur plus élevé améliore la vitesse de coupe, mais seulement dans les bonnes conditions.
Sans couple suffisant :
La force de coupe diminue
L'usure des outils augmente
Baisse d'efficacité
L'essentiel est de trouver le bon équilibre entre vitesse et couple en fonction du matériau et de la profondeur de coupe.
Quelle broche est la meilleure pour l'aluminium ou l'acier ?
Aluminium, cuivre, graphite → Broche à grande vitesse
Acier, acier inoxydable, fonte → Broche à couple élevé
L'utilisation d'une broche inadaptée au matériau peut entraîner de mauvaises performances et des coûts plus élevés.
Quel est le choix de broche le plus économique ?
L'option la plus rentable n'est pas la broche la moins chère, mais celle qui offre les performances suivantes :
Performances stables
Durée de vie des outils prolongée
efficacité accrue
Coût par pièce inférieur
Dans de nombreux cas :
Les broches à grande vitesse apportent de la valeur aux industries de précision
Les broches à couple élevé apportent une valeur ajoutée dans l'usinage lourd.
La différence entre les broches à grande vitesse et les broches à couple élevé se résume à une seule chose : les besoins réels de votre usinage.
Les broches à grande vitesse sont conçues pour la précision et la qualité de surface, tandis que les broches à couple élevé sont conçues pour la robustesse et les travaux de coupe intensifs.
Choisir la bonne broche signifie l'adapter à vos matériaux, à votre outillage et à vos objectifs de production.
Vous hésitez encore sur la broche qui convient à votre application ?
Faites-nous part de vos besoins en usinage et nous vous aiderons à trouver la solution la plus adaptée.
