La gravure CNC et la fraiseuse pour le moule de gaufrage de coupe de métal en acier est un centre de machine-outil qui peut être gravé ou fraisé. Sur la base de la machine de gravure, la puissance de l'arbre principal et du servomoteur est augmentée, la capacité portante du lit est augmentée et la vitesse élevée de l'arbre principal est maintenue, et plus important encore, la précision est élevée. La machine à graver et à fraiser évolue également vers la grande vitesse, que l'on appelle généralement machine à grande vitesse. Il a une capacité de coupe plus forte et une précision d'usinage très élevée.
Max. Voyage sur l'axe X :
700mmMax. Voyage sur l'axe Y :
700mmMax. Voyage sur l'axe Z :
350mmLongueur maximale de la pièce :
700mmLargeur maximale des pièces :
700mmPoids maximum des pièces :
400KGApplication :
Precision MoldTraitement :
Drilling, Milling, Tapping, EngravingSCaractéristiques structurelles de la machine de gravure et de fraisage
 |
La gravure CNC et la fraiseuse pour le moule de gaufrage de coupe de métal en acier est un centre de machine-outil qui peut être gravé ou fraisé. Sur la base de la machine de gravure, la puissance de l'arbre principal et du servomoteur est augmentée, la capacité portante du lit est augmentée et la vitesse élevée de l'arbre principal est maintenue, et plus important encore, la précision est élevée. La machine à graver et à fraiser évolue également vers la grande vitesse, que l'on appelle généralement machine à grande vitesse. Il a une capacité de coupe plus forte et une précision d'usinage très élevée. |
Caractéristiques de la machine de gravure et de fraisage
 |
1. Une boîte à broche brevetée de machine à graver et à fraiser Il y a un trou étagé à l'intérieur de la boîte à broche ; la broche électrique est installée dans le trou étagé et une bride est utilisée pour fixer le boîtier de la broche 2. Table de travail La structure de la boîte et la vis à billes sont formées d'un seul tenant. 3. Échelles linéaires optiques Échelles linéaires optiques Heidenhain, Fagor en option avec une précision inférieure à ± 5 µm 4. Base Structure de boîtier mural multicouche, extractions de copeaux arrière 5. Une structure de nervure triangulaire de colonne de pont Le modèle d'utilité de la structure nervurée triangulaire du pont de porte améliore la rigidité dynamique et statique de la machine-outil et améliore la précision de traitement. 6. Broche BBT40 à entraînement direct en option 7. Configuration de la mise à niveau Magasin d'outils à carrousel servo standard ; Broche moteur HSK-E40 ; paquet de protection en graphite ; sonde d'outil laser; système de collecteur de brouillard d'huile, et plus encore 8. Précision stable Les échelles linéaires optiques en boucle fermée avec une précision de positionnement élevée peuvent supprimer efficacement l'erreur de positionnement causée par l'extension thermique de la vis à billes en plomb. 9. Stabilité du système Équipé du système Siemens 828D. |

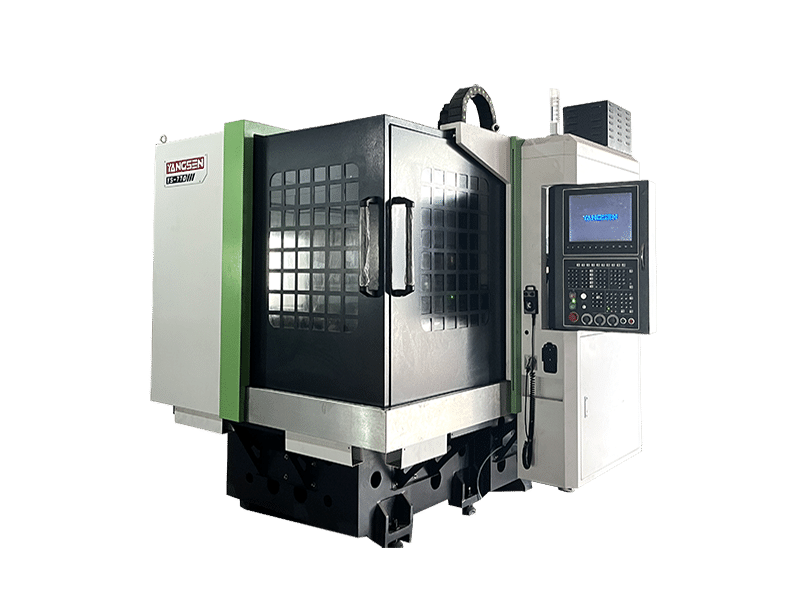

YS-770 Centre d'usinage de gravure et de fraisage Paramètres
| Modèle | YS-770 | ||
| Sujet | Caractéristiques | Unités | |
| Voyage | Axe X/Y/Z | mm | 700/700/350 |
| Nez de broche à table de travail | mm | 175-525 | |
| Guidage à trois axes | / | Guidage linéaire | |
| Largeur de porte | / | 740 | |
| Table de travail | Taille de la table de travail (L*W) | mm | 700*700 |
| Charge maximale du tableau | kg | 400 | |
| Fente en T | mm | 5-16x120 | |
| Broche | Cône de broche | taper | ER32 |
| Vitesse de broche | tr/min | 24000 | |
| Type d'entraînement de broche | / | Intégré | |
| Vitesse d'avance | Traversée rapide (X/Y/Z) | m/min | 15/15/12 |
| Vitesse d'avance de coupe (X/Y/Z) | m/min | 12 | |
| Changeur d'outils | Changeur d'outils | / | Carrousel Servo ATC |
| Moteur | Moteur de broche | kw | 7.5 |
| Servomoteur à trois axes | kw | 0,85/0,85/1,3 | |
| Précision | Précision | mm | ±0,005 |
| Répétabilité | mm | ±0,003 | |
| Puissance requise | Puissance requise | kva | 12 |
| Exigence de pression d'air | kg/cm² | 6 ^ 8 | |
| Autre | Dimensions externes (L*W*H) | mm | 2100x2500x2550 |
| Poids brut | t | 4.2 | |
|
7.5KW-ER32-24000 Mesure automatique de la longueur de l'outil Refroidisseur d'huile de broche Entièrement Enceinte Garde |
Réservoir de liquide de refroidissement et écrémeur d'huile Volant (MPG) Boulons et patins de nivellement Boîte à outils |
Système de lubrification automatique Transformateur Lampe de travail à DEL Soufflage d'air et de liquide de refroidissement de la broche |
Logiciel de transmission et câbles 20m Voyant d'avertissement LED 3 couleurs Manuel d'entretien et d'exploitation Échange de chaleur pour armoire électrique |
Choix
|
Collecteur de brouillard d'huile ATC |
7.5KW-BT30-24000
|
BBT40-15000
|
Table rotative
|
