Pour l'industrie automobile, précision, efficacité et innovation ont toujours été les maîtres mots, depuis les célèbres chaînes de montage introduites par Henry Ford jusqu'aux usines intelligentes hautement automatisées et sophistiquées d'aujourd'hui. Chaque avancée technologique a permis de fabriquer des véhicules plus performants, plus sûrs et plus fiables. L'usinage CNC (commande numérique par ordinateur) est devenu un procédé incontournable dans la fabrication de composants automobiles modernes, grâce à des solutions avancées telles que Usinage vertical CNC.
Les machines-outils CNC ont complètement transformé la fabrication des pièces automobiles. Elles offrent une précision exceptionnelle, une polyvalence des matériaux utilisés, une évolutivité de la production en grande série et une répétabilité optimale, garantissant ainsi la fabrication de chaque composant selon des normes rigoureuses. Blocs moteurs, carters de transmission, composants de systèmes de freinage, ou encore pièces de rechange sur mesure pour voitures de collection… Tous ces éléments sont fabriqués par usinage CNC, la base sur laquelle l'industrie automobile fonctionne avec précision et précision.
Ce blog vise à informer le public sur les applications de la CNC dans la fabrication de pièces automobiles. Les différents procédés, avantages, matériaux et applications concrètes sont comparés à des alternatives à la CNC comme l'impression 3D. L'article présente également les défis, les normes industrielles et les tendances futures qui façonneront la CNC dans l'automobile.
Le prototypage serait presque impossible dans la configuration commerciale moderne sans usinage CNC, en particulier avec un Centre d'usinage à portiqueUn concepteur ou un ingénieur a la possibilité de développer et de perfectionner une idée de conception sans la responsabilité de la production en série.
Les prototypes fonctionnels, contrairement aux prototypes visuels, sont des prototypes fonctionnels fabriqués par CNC et sont fabriqués à partir de matériaux similaires à ceux des pièces d'utilisation finale en utilisant un Centre d'usinage horizontalAinsi, les ingénieurs peuvent tester des pièces dans des conditions proches de la réalité, comme la résistance, la durabilité et la résistance à la chaleur.
Par exemple, un prototype de piston en aluminium peut passer des tests de résistance lorsqu'il est placé dans un moteur pour évaluer ses performances.
Le design intérieur est essentiel à l'expérience client, et l'usinage CNC avec Centre d'usinage vertical CNC Permet aux constructeurs automobiles d'affiner ces spécifications dès le début du développement. Ce prototype de tableau de bord, de pommeau, de bouton et de console centrale est réalisé en plastique et composites pour le confort, le design, la convivialité et l'esthétique. Les retours d'expérience permettent ensuite aux concepteurs d'ajuster les dimensions ou les formes avant la production finale.
Les voitures modernes sont équipées de systèmes d'éclairage complexes, parfois composés de phares à LED, de feux antibrouillard, voire de feux arrière. L'usinage CNC permet aux constructeurs de prototyper des caches de phares en acrylique transparent à l'aide d'une aléseuse horizontale, et ainsi de vérifier les motifs d'éclairage, la gestion de l'éblouissement et l'esthétique générale.
L'usinage CNC est utilisé pour le prototypage d'un moteur en composants tels que les blocs-cylindres, leurs conduits de ventilation, voire même les pistons. Ces prototypes de moteurs peuvent être soumis à des tests de performance thermique, des mesures de consommation de carburant et des évaluations d'intégrité structurelle.
Ce procédé garantit alors des pièces de production répondant aux normes de performance sans trop de gaspillage en termes de coûts dus à des erreurs de conception.
L'usinage CNC permet également de prototyper des supports de suspension et des composants de direction, entre autres pièces structurelles. Outre ces prototypes, des tests peuvent être effectués pour garantir leur solidité, leur résistance à la fatigue et leur ajustement avant l'échantillonnage pour la production à grande échelle.
L’usinage CNC offre de multiples avantages qui en font un procédé idéal pour l’industrie automobile.
Les machines CNC sont conçues pour fonctionner dans des limites de ± 0,01 mm, ce qui peut être crucial pour les composants tels que les culasses ou les engrenages, en particulier avec un centre d'usinage 5 axes. Pour des pièces comme les culasses, les engrenages et les soupapes de moteur, des limitations de performances ou des défaillances mécaniques peuvent survenir en raison de défauts mineurs. L'usinage CNC prévient ces causes en assurant une régularité même à l'échelle microscopique.
L'un des plus grands défis de la fabrication de pièces automobiles est de produire, parfois des milliers, voire des millions, de composants identiques. L'usinage CNC garantit la fiabilité, ce qui signifie que le programme conçu pour la machine peut être reproduit sur l'ensemble d'une série de production.
Cette qualité est importante dans la production en série d'engrenages, de pistons et de composants de frein, garantissant que chaque produit est adapté et ne tombera pas en panne avec le temps.
Les constructeurs automobiles sont confrontés à une concurrence féroce et accordent donc une grande importance aux délais de mise sur le marché. L'usinage CNC est devenu une option importante pour réduire les étapes manuelles et les temps de réglage, ainsi que les temps de cycle.
Contrairement aux procédés conventionnels qui nécessitent plusieurs outils, voire des réglages manuels, la CNC passe d'une opération à l'autre sans la moindre intervention manuelle. Par exemple, une seule fraiseuse CNC peut effectuer le perçage, l'alésage et la découpe sans intervention humaine.
L'automatisation s'accompagne généralement de machines CNC, reliées à des bras robotisés et à des systèmes automatisés de manutention pour former une usine de production entièrement automatisée. Cela permet un fonctionnement multi-équipes 24h/24 et 7j/7, sans surveillance humaine.
Le respect constant des délais dans l'industrie automobile, secteur de la production en grande série, nécessite l'automatisation. Par exemple, des systèmes robotisés automatisés peuvent charger les matières premières dans les machines CNC et décharger les pièces finies, réduisant ainsi considérablement les temps d'arrêt.
La CNC ne se limite pas à l'usinage de matériaux spécifiques. Les pièces automobiles utilisent des matériaux différents selon leur fonction, et une machine CNC peut tous les traiter.
• Par exemple, l’aluminium est généralement utilisé pour les blocs moteurs et les culasses en raison de sa légèreté et de sa résistance à l’oxydation.
• Le matériau le plus approprié pour les engrenages, les arbres et autres composants porteurs est l'acier, de par sa nature même, solide et durable.
• Le titane est utilisé dans les voitures de sport et de course pour son excellent rapport résistance/poids. Les soupapes et les bielles sont des exemples de pièces fabriquées en titane.
• Les plastiques et les composites sont utilisés dans les tableaux de bord, les garnitures et les composants d’éclairage.
L'usinage CNC est également une production à grande échelle. Il est également disponible pour la fabrication sur mesure et à la demande en petites séries. Cette production permet d'obtenir des résultats intéressants, comme des pièces de rechange pour certaines voitures de collection ou des prototypes de véhicules concept, ainsi que des pièces destinées au sport automobile.
Un exemple serait un passionné de voitures qui restaure une vieille voiture classique et qui n'a peut-être besoin que d'un seul engrenage usiné sur mesure correspondant aux spécifications d'origine.
La finition de surface d'un composant automobile n'est pas seulement esthétique. Elle est également fonction de la sécurité, des performances et de la longévité. Cette finition de surface peut être obtenue, par exemple, avec très peu de frottements au niveau des pièces mobiles, une étanchéité optimale en fonctionnement et une résistance élevée à la corrosion grâce à l'usinage CNC. Voici quelques exemples :
• Par exemple, un développement régulier de l'alésage du cylindre permet un meilleur mouvement du piston et une meilleure consommation de carburant.
• La finition régulière du disque de frein garantit un contact uniforme avec les plaquettes, améliorant ainsi la sécurité de freinage.
• Certains composants intérieurs des poignées et des garnitures bénéficient également d'une finition polie pour plus de confort et de beauté.
• Culasses : Façonnées à partir de blocs d'aluminium, le centre d'usinage vertical CNC confirme la forme précise du boîtier et des canaux de refroidissement.

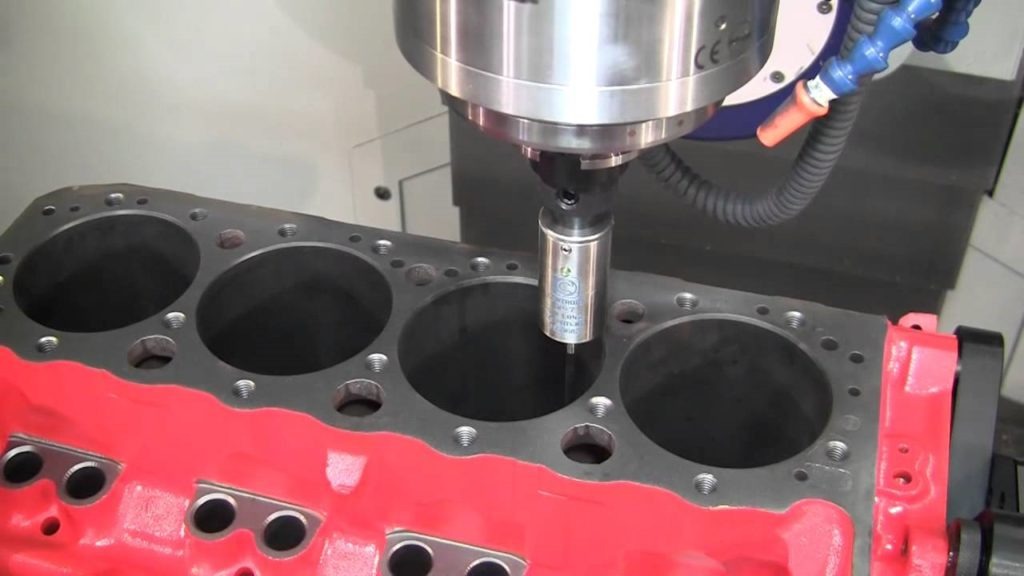

• Blocs moteurs : l'usinage CNC multi-axes produit des alésages, des filetages et des passages d'huile exacts.
• Pistons et bielles : usinés pour un équilibre parfait et des performances sous des charges extrêmes.
• Essieux moteurs : les engrenages hypoïdes et coniques des essieux sont taillés à la CNC pour obtenir un transfert de couple élevé.
• Arbres de transmission : fabriqués selon des spécifications strictes pour une fonction de transmission fluide à l'aide d'une aléseuse horizontale.
• Composants d'embrayage : les plaques et boîtiers en acier usinés garantissent la durabilité.
• Carters d'engrenages : le fraisage CNC garantit un placement précis des roulements et des joints.
• Étriers de frein : usinés en aluminium pour une résistance légère à l'aide d'un centre d'usinage horizontal.
• Disques de frein : le tour vertical coupe des disques d'épaisseur uniforme pour un freinage fiable.
• Corps de vannes : créés avec un perçage de précision pour un débit hydraulique contrôlé à l'aide d'une perceuse CNC.
• Bras de commande : usinés pour une stabilité dimensionnelle et une résistance à l'usure avec un centre d'usinage à 5 axes.
• Fusées d'essieu : l'usinage CNC multiaxes avec le centre d'usinage à portique confirme les formes avancées et les points d'installation.
• Boîtiers d'amortisseurs : Le tournage de précision avec le tour vertical garantit des surfaces d'étanchéité parfaites.
• Panneaux de tableau de bord : usinés à partir de plastique pour s'aligner avec les jauges et les modules électroniques à l'aide d'une machine de gravure et de fraisage.
• Poignées de porte : l'usinage CNC crée des conceptions confortables avec une finition soignée.
• Garniture personnalisée : découpe de précision pour voitures de luxe ou de performance.
Fonctionnalité | Usinage CNC | Impression 3D |
Processus | Soustractif (enlève de la matière) | Additif (construit le matériau couche par couche) |
Matériels | Métaux, plastiques, composites | Principalement des plastiques, quelques métaux |
Tolérances | ±0,01 mm, très haute précision | ±0,1 mm, moins précis |
Échelle de production | Volume moyen à élevé | Faible volume, prototypage |
Force | Des pièces plus solides grâce à l'usinage de blocs solides | Résistance mécanique inférieure |
Coût | Configuration initiale plus élevée, économique pour la production de masse | Configuration plus faible, coût unitaire plus élevé |
Idéal pour | Pièces de moteur, boîtes de vitesses, composants critiques pour la sécurité | Prototypes, pièces légères, tests de conception |
L'usinage CNC garantit précision et stabilité dimensionnelle, ce qui en fait un choix privilégié pour la production de composants automobiles finaux. C'est pourquoi l'impression 3D s'est imposée comme un moyen rapide de prototypage, parallèlement à l'usinage CNC.
Différents matériaux sont nécessaires pour différentes pièces automobiles. L'usinage CNC permet d'assembler une large gamme de matériaux :
Alliages d'aluminium (6061, 7075)
Léger, résistant à la corrosion, pour blocs moteurs, culasses et carters.
Acier inoxydable (304, 316, 17-4PH)
Solide, résistant à la chaleur, recommandé pour les arbres, les raccords de frein et les fixations.
Alliages de titane
Avec un rapport résistance/poids élevé, ces alliages sont utilisés spécifiquement dans les applications de performance et de sport automobile.
Alliages de magnésium
Plus légers que l’aluminium, les alliages de magnésium sont utilisés dans les pièces non structurelles.
Plastiques (ABS, Nylon, PEEK, Acrylique)
Pour tableaux de bord, boutons, caches d'éclairage et composants de protection.
Composites (PRFC, PRFV)
Haute performance, réduction du poids sans compromettre la résistance.
Le secteur automobile est soumis à des contrôles stricts en matière de spécifications de qualité. Parmi ces normes, il convient de citer les suivantes :
• ISO/TS 16949 : Système de management de la qualité pour le secteur automobile uniquement.
• ISO 9001 : Confirme une qualité constante dans tous les secteurs.
• GD&T (Dimensionnement et tolérancement géométriques) : décrit la géométrie de la pièce, permettant la remplaçabilité.
• Inspection CMM (Machine à Mesurer Tridimensionnelle) : Vérification de la précision des pièces en microns.
• Inspection du premier article (FAI) : approbation des échantillons avant le début de la production.
Malgré les avantages de l’usinage CNC, certains défis se posent :
• Coûts d’équipement élevés : Le coût des machines CNC multi-axes est élevé.
• Besoin de main-d’œuvre qualifiée : Les opérateurs de camionnage et les programmeurs CNC ont besoin de compétences.
• Déchets de matériaux : La nature soustractive implique ce matériau supplémentaire.
• Consommation d’énergie : La machine CNC elle-même consomme beaucoup d’énergie.
• Usure des outils : L’entretien et le remplacement doivent être effectués sur les outils.
L'avenir de l'usinage CNC évolue constamment, avec de nouvelles technologies et exigences. En voici quelques exemples :
• Véhicules électriques (VE) : l’usinage CNC est modifié pour la production de boîtiers de batterie et de moteurs, ainsi que de composants légers.
• IA et Machine Learning : la maintenance prédictive et la programmation adaptative optimiseront la production.
• Intégration de l'industrie 4.0 : les usines intelligentes pourront utiliser des machines CNC connectées à l'IoT dans des flux de travail rationalisés.
• Fabrication hybride : l’intégration de l’usinage CNC à la fabrication additive offrira des opportunités.
• Durabilité : davantage de matériaux recyclables ont été utilisés et les techniques qui réduisent les déchets seront demandées.
Aujourd'hui, l'usinage CNC est au cœur de la fabrication de pièces automobiles. Il apporte précision, évolutivité et innovation. Les prototypes fonctionnels et tous les composants critiques pour la sécurité, des systèmes de freinage aux boîtes de vitesses, sont usinés selon des normes garantissant la conformité des véhicules aux normes de performance et de sécurité.
Alors que l'industrie continue de progresser, passant des véhicules conventionnels aux véhicules électriques, de l'optimisation du poids aux usines plus intelligentes, l'usinage CNC restera au cœur de la production de pièces automobiles de haute qualité pour un avenir marqué par la diversité et les préférences des utilisateurs. Avec une précision, une répétabilité et une flexibilité inégalées, cet outil représente non seulement l'outil d'aujourd'hui, mais aussi l'outil de demain pour la construction automobile.
