La fraiseuse CNC est l'une des machines-outils les plus importantes de la fabrication moderne. Elle permet aux fabricants de produire des pièces précises et complexes avec une grande efficacité et une excellente régularité. Des simples supports et boîtiers aux composants aérospatiaux et aux pièces industrielles, les fraiseuses CNC sont largement utilisées dans de nombreux secteurs.
Ce guide vous permettra d'apprendre les bases des fraiseuses CNC, notamment leurs principes de fonctionnement, leurs principaux composants, les types courants, les procédés d'usinage et les facteurs clés à prendre en compte lors du choix de la fraiseuse CNC adaptée à votre application.
Une fraiseuse CNC est une machine-outil à commande numérique qui utilise des outils de coupe rotatifs pour enlever de la matière d'une pièce et créer des pièces de précision. Contrairement aux fraiseuses manuelles, les fraiseuses CNC suivent des instructions programmées pour contrôler automatiquement le mouvement des outils, la vitesse de coupe et les opérations d'usinage.
Les fraiseuses CNC peuvent effectuer diverses opérations, notamment le fraisage, le perçage, l'alésage et le contournage, et sont largement utilisées pour la fabrication de composants de précision dans des secteurs tels que l'automobile, l'aérospatiale, le moulage et la mécanique générale.
Une fraiseuse à commande numérique (CNC) fonctionne en convertissant un dessin numérique en instructions machine qui contrôlent le mouvement des outils de coupe. Le processus d'usinage comprend généralement plusieurs étapes de base :
1. Créer un modèle CAO
La conception de la pièce est réalisée à l'aide d'un logiciel de CAO, définissant sa forme, ses dimensions et les exigences d'usinage.
2. Générer le programme CNC
Le logiciel de FAO convertit le dessin en trajectoires d'outils et génère du code G que le contrôleur CNC peut comprendre.
3. Configurer la machine
Avant l'opération, les opérateurs installent les outils de coupe, fixent la pièce à usiner et règlent les paramètres d'usinage.
4. Effectuer l'usinage
La fraiseuse CNC suit les instructions programmées pour déplacer l'outil de coupe le long de différents axes, enlevant de la matière et produisant la pièce finale.
Une fraiseuse CNC se compose de plusieurs éléments clés qui fonctionnent ensemble pour assurer un usinage précis et efficace. Comprendre ces éléments de base permet de mieux appréhender le fonctionnement d'une fraiseuse CNC.
Contrôleur CNC
La commande numérique (CNC) est le cerveau de la machine. Elle lit les instructions programmées et contrôle le mouvement des axes, la vitesse de la broche et les opérations d'usinage.
Broche
La broche maintient et fait tourner l'outil de coupe pendant l'usinage. Sa vitesse, sa puissance et sa rigidité influent directement sur les performances de coupe et la précision d'usinage.
Table de travail
La table de travail supporte et maintient la pièce à usiner pendant l'usinage. Elle se déplace le long des axes X, Y ou Z selon la conception de la machine.
Système d'axes
La plupart des fraiseuses CNC utilisent trois axes principaux :
Les fraiseuses CNC de pointe peuvent inclure des axes rotatifs supplémentaires pour l'usinage de pièces complexes sous plusieurs angles.
Magasin d'outils et changeur d'outils automatique (ATC)
Le magasin d'outils stocke plusieurs outils de coupe, tandis que le changeur d'outils automatique (ATC) change automatiquement d'outil pendant l'usinage afin d'améliorer l'efficacité et de réduire les opérations manuelles.
Glissières et vis à billes
Les glissières et les vis à billes assurent un mouvement d'axe fluide et précis, contribuant ainsi à maintenir la précision et la répétabilité d'usinage.
fraiseuses CNC Elles se déclinent en différentes configurations, chacune optimisée pour des tâches d'usinage spécifiques. Les principaux types sont :

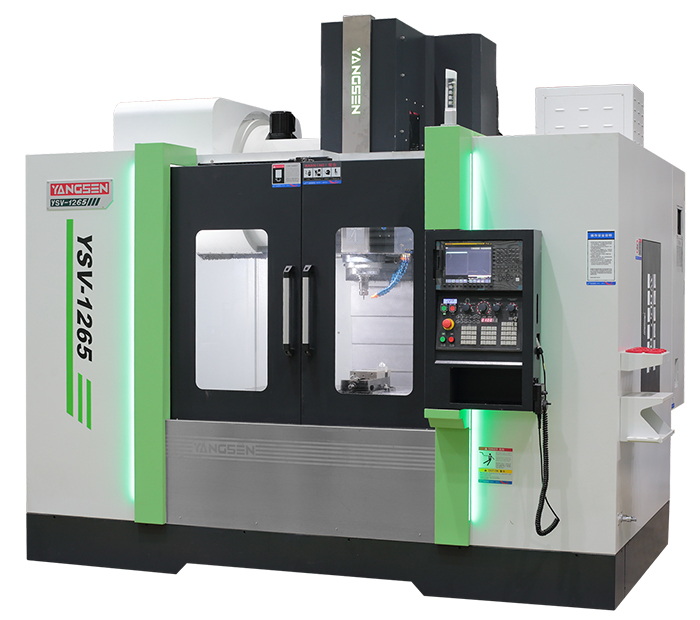

Broche orientée perpendiculairement à la table de travail.
Idéal pour les opérations de perçage, d'alésage et de fraisage à usage général.
Changement d'outils facile et accessibilité pour les pièces de petite et moyenne taille.
Broche positionnée parallèlement à la pièce à usiner.
Adapté aux opérations de découpe, de rainurage et de fraisage intensives.
Permet de traiter efficacement des pièces volumineuses et denses en répartissant les forces de coupe.
Permet un mouvement simultané sur cinq axes.
Permet l'usinage de géométries complexes, de surfaces profilées et de formes 3D complexes en une seule opération.
Couramment utilisé dans les industries aérospatiale, automobile et de fabrication de moules pour sa haute précision et sa qualité de surface supérieure.
Fraiseuses CNC à banc fixe : Production à grande échelle et stabilité pour les pièces lourdes.

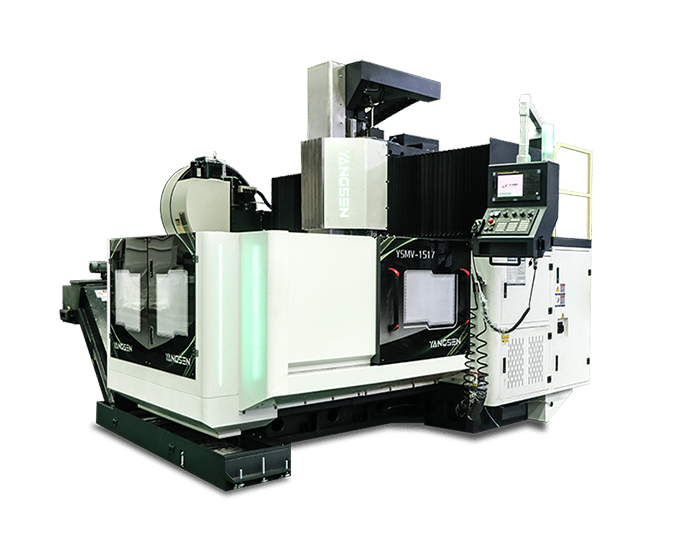

Fraiseuses CNC à portique: Convient aux pièces de très grande taille ou aux pièces nécessitant de longues distances de déplacement.
Fraiseuses CNC multibroches : efficaces pour la production en grande série ou les opérations multi-outils.
rainurage, profilage, contournage | Formes variées : carrée, arrondie, à angles arrondis ; différents matériaux pour des applications spécifiques | Machines de fraisage CNC verticales, horizontales et à 5 axes | |
Fraises à surfacer | Découpe et finition de grandes surfaces planes | Élimination de matériaux à haute efficacité | Machines de fraisage CNC verticales et horizontales |
Fraises à nez sphérique | Contournage 3D, usinage de surfaces complexes | Idéal pour les moules, les matrices et les formes complexes | Machines de fraisage CNC 5 axes |
Forets et tarauds | Opérations de perçage et de filetage | Découpe de précision, compatible avec la plupart des configurations | Machines de fraisage CNC verticales et horizontales |
Porte-outils et pinces | Fixez les outils de coupe dans la broche | Améliorer la précision, réduire les vibrations, prolonger la durée de vie des outils | Toutes les fraiseuses CNC |
Accessoires de montage et de maintien de pièces | Positionnement et fixation des pièces à usiner | Comprend des étaux, des pinces et des tables rotatives ; assure la répétabilité | Toutes les fraiseuses CNC |
Systèmes de refroidissement et gestion des puces | Maintenir la température de coupe, enlever les copeaux | Améliore la finition de surface, prolonge la durée de vie des outils | Toutes les fraiseuses CNC |
Le processus de fraisage CNC suit une série d'étapes précises pour transformer la matière première en un composant fini :
Conception et programmation – Un modèle CAO (Conception Assistée par Ordinateur) de la pièce est créé puis converti en un programme FAO (Fabrication Assistée par Ordinateur). Cette étape définit les trajectoires d'outil, les paramètres de coupe et les séquences d'usinage.
Préparation des matériaux – La matière première sélectionnée (telle que l'aluminium, l'acier ou le plastique) est coupée à la taille requise et sa qualité est contrôlée avant l'usinage.
Préparation de la machine – Les outils de coupe sont installés, les porte-outils et les pinces sont réglés, et les dispositifs de maintien de la pièce sont positionnés pour assurer la stabilité et la précision pendant le fraisage.
Montage de la pièce – Le matériau est solidement fixé sur la table de la machine ou sur le dispositif de fixation afin de minimiser les vibrations et de maintenir la répétabilité.
Simulation de trajectoire d'outil – Une simulation à blanc ou une simulation logicielle est effectuée pour vérifier les collisions potentielles, contrôler les mouvements de l'outil et corriger les erreurs de programmation.
Opération de fraisage – La machine CNC exécute des opérations de coupe programmées telles que le surfaçage, le rainurage, le perçage, le contournage ou le fraisage 3D complexe. Les opérateurs contrôlent la vitesse de broche, l'avance et le débit de liquide de refroidissement pour des résultats optimaux.
Inspection et contrôle qualité – Les pièces finies sont mesurées à l'aide d'instruments de précision afin de confirmer l'exactitude dimensionnelle et la finition de surface.
Finition et nettoyage – Les bavures sont éliminées, les surfaces sont polies et les copeaux sont enlevés afin de préparer la pièce pour l'assemblage ou la livraison.
Un réglage et un fonctionnement corrects sont essentiels pour garantir la précision, l'efficacité et la durée de vie des outils en fraisage CNC. Les bonnes pratiques suivantes contribuent à assurer des performances d'usinage stables :
Sélectionnez les outils de coupe, les porte-outils et les pinces appropriés en fonction du matériau et des exigences d'usinage.
Utilisez des outils de fraisage CNC de haute qualité pour réduire les vibrations et maintenir la précision.
Veillez à ce que les dispositifs de fixation, les étaux ou les pinces maintiennent fermement la pièce à usiner afin d'éviter tout mouvement pendant l'usinage.
Vérifiez l'alignement correct pour éviter les erreurs dimensionnelles et les défauts de surface.
Réglez la longueur de l'outil, la vitesse de broche et la vitesse d'avance en fonction du matériau et de l'opération de coupe.
Effectuez un essai ou une coupe à blanc pour confirmer les trajectoires d'outil correctes et éliminer les collisions potentielles.
Maintenir un débit de liquide de refroidissement constant pour contrôler les températures de coupe et prolonger la durée de vie de l'outil.
Enlevez régulièrement les copeaux pour éviter d'endommager l'outil et améliorer la finition de surface.
Inspectez régulièrement les fraises en bout, les fraises à surfacer et les plaquettes pour détecter toute usure ou tout dommage.
Remplacez ou réaffûtez les outils au besoin afin de maintenir la précision et d'éviter les temps d'arrêt imprévus.
Nettoyez le bâti de la machine, lubrifiez les composants mobiles et vérifiez périodiquement l'alignement de la broche.
Un entretien régulier garantit des performances constantes et prévient les réparations coûteuses.
En suivant ces conseils, les opérateurs peuvent optimiser les performances des fraiseuses CNC, améliorer la qualité d'usinage et réduire les coûts de production.
1. À quoi sert une fraiseuse CNC ?
Une fraiseuse CNC sert à fabriquer des pièces de précision en enlevant de la matière d'une pièce. Elle peut effectuer des opérations telles que le fraisage, le perçage, l'alésage et le contournage, et est largement utilisée pour la production de composants dans des secteurs comme l'automobile, l'aérospatiale, la fabrication de moules, le médical et l'industrie manufacturière en général.
2. Quels sont les principaux composants d'une fraiseuse CNC ?
Les principaux composants d'une fraiseuse CNC comprennent la commande numérique, la broche, la table de travail, le système d'axes, les outils de coupe, le magasin d'outils et les glissières. Ces composants fonctionnent de concert pour contrôler le mouvement des outils et obtenir des résultats d'usinage précis.
3. Quels matériaux une fraiseuse CNC peut-elle usiner ?
Les fraiseuses CNC peuvent usiner une vaste gamme de matériaux, notamment l'aluminium, l'acier, l'acier inoxydable, le titane, le laiton et les plastiques techniques. Le matériau approprié dépend des exigences de la pièce, des outils de coupe et des capacités de la machine.
4. Combien d'axes possède une fraiseuse CNC ?
La plupart des fraiseuses CNC fonctionnent avec trois axes (X, Y et Z), ce qui convient aux tâches d'usinage courantes. Les machines plus sophistiquées peuvent comporter quatre ou cinq axes, permettant ainsi aux fabricants d'usiner des pièces complexes sous différents angles.
5. Comment choisir la bonne fraiseuse CNC ?
Le choix d'une fraiseuse CNC adaptée dépend de plusieurs facteurs, tels que la taille et le matériau de la pièce, la complexité d'usinage, le volume de production et les exigences de précision. Avant de prendre leur décision, les fabricants doivent tenir compte de la rigidité de la machine, des performances de la broche, de la course des axes et des options d'automatisation disponibles.
Comprendre les principes de base des fraiseuses CNC est la première étape pour choisir la solution d'usinage adaptée. Du fonctionnement des fraiseuses CNC et de leurs principaux composants aux différents types de machines et capacités d'usinage, une bonne compréhension de ces fondamentaux aide les fabricants à prendre de meilleures décisions.
Le choix de la fraiseuse CNC adaptée dépend des exigences de vos pièces, des matériaux utilisés, du volume de production et de la précision d'usinage souhaitée. Qu'il s'agisse de produire des composants simples ou des pièces de précision complexes, une configuration machine appropriée permet d'améliorer l'efficacité, la qualité et la performance de production à long terme.
Vous recherchez la fraiseuse CNC adaptée à votre application ? Contactez notre équipe d'ingénierie pour discuter de vos besoins et obtenir une solution d'usinage CNC professionnelle.
