Types de fraiseuses CNC : verticales, horizontales et plus encore

Vous êtes-vous déjà demandé pourquoi certaines machines CNC coupent de manière fluide et précise, tandis que d'autres rencontrent des problèmes de vibrations, de tolérances médiocres ou de temps de cycle lents ?

Le type de fraiseuse CNC La raison pourrait être votre utilisation.

Les fraiseuses CNC sont essentielles dans la fabrication car elles façonnent le métal avec précision, amélioration de la cohérence et augmentation de la productivité.

Mais voilà le hic : toutes les fraiseuses CNC ne sont pas identiques !

Chaque type—vertical, horizontal, 5 axes, portique, et plus encore — avec ses propres atouts, limites et applications d'usinage idéales.

Prêt à comprendre les différences et à trouver la fraiseuse CNC qui correspond réellement à vos besoins de production ?

Plongeons-nous dans le vif du sujet !

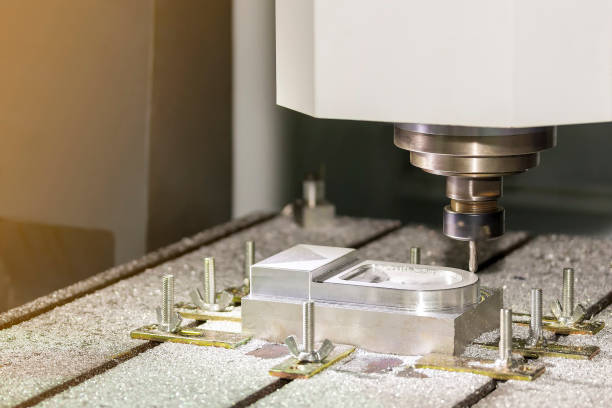

Qu'est-ce qu'une fraiseuse CNC ?

Une fraiseuse CNC est une fraiseuse à commande numérique qui enlève de la matière d'une pièce à usiner à l'aide d'outils de coupe rotatifs.

Au lieu d'un opérateur tournant des volants, la machine suit un parcours programmé (code G) pour découper des formes, des trous, des poches et des surfaces précises.

Une fraiseuse CNC typique comprend :

Une broche qui maintient et fait tourner l'outil de coupe.

Une table de travail qui supporte et positionne la pièce.

Axes linéaires (X, Y, Z) qui déplacent l'outil ou la table.

Un contrôleur CNC qui lit le programme et coordonne tous les mouvements.

Comparé à fraiseuses manuelles traditionnellesLes fraiseuses CNC offrent :

Précision et répétabilité accrues.

Coupe plus stable à des vitesses et des avances plus élevées.

Meilleure efficacité pour la production par lots.

La capacité d'usiner des formes 3D complexes avec moins d'erreurs humaines.

Types de fraiseuses CNC

Les fraiseuses CNC se déclinent en plusieurs modèles différents, chacun étant conçu pour répondre à des besoins d'usinage spécifiques.

Certains mettent l'accent sur la polyvalence, d'autres sur découpe robusteet d'autres sur la gestion de la complexité surfaces multi-angulaires.

Bien que toutes les fraiseuses CNC enlèvent de la matière avec précision, leur structure, l'orientation de leur broche et la configuration de leurs axes peuvent considérablement modifier leurs performances, de l'évacuation des copeaux à la précision, en passant par les types de pièces qu'elles peuvent produire.

Vous trouverez ci-dessous une description des types de fraiseuses CNC les plus courants et de ce qui rend chacun d'eux unique.

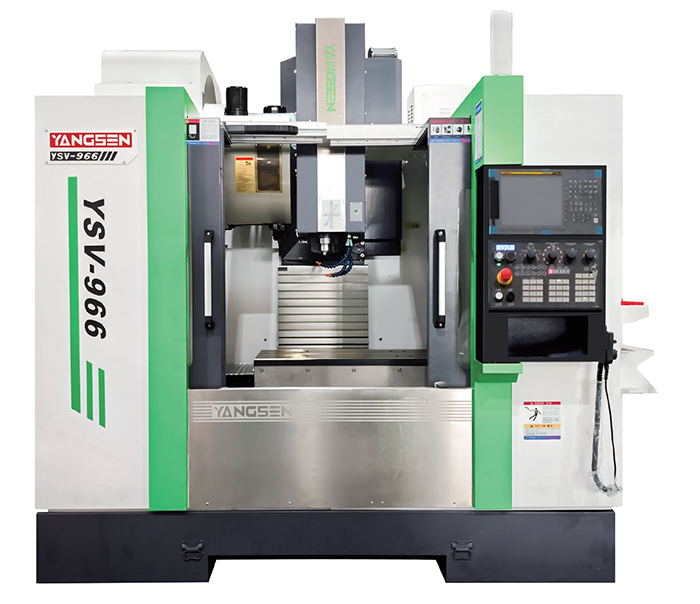

1.Fraiseuses verticales à commande numérique (VMC)

A fraiseuse CNC verticale comporte une broche pointant directement vers le bas, en direction de la pièce à usiner.

C'est l'une des machines CNC les plus couramment utilisées car c'est facile à utiliser, abordable et idéal pour les pièces de précision.

Les centres d'usinage verticaux (VMC) comprennent généralement une tête de broche, une colonne rigide, une table de travail mobile et des axes linéaires qui guident l'outil de coupe selon des trajectoires programmées.

Principaux types :

• VMC à 3 axes – Configuration standard pour la plupart des tâches de fraisage.

• VMC à 4 axes – Ajoute un axe rotatif pour les fonctions angulaires.

• VMC haute vitesse – Conçu pour une coupe rapide et des finitions de surface fines.

Avantages:

•Excellente visibilité pendant l'usinage.

•Convivial et économique.

•Convient parfaitement aux pièces de petite et moyenne taille.

•Haute précision pour les moules, les composants et l'usinage général.

Inconvénients :

•Évacuation des copeaux moins efficace qu'avec les broyeurs horizontaux.

•Ne convient pas aux coupes très importantes ni aux pièces de grande taille.

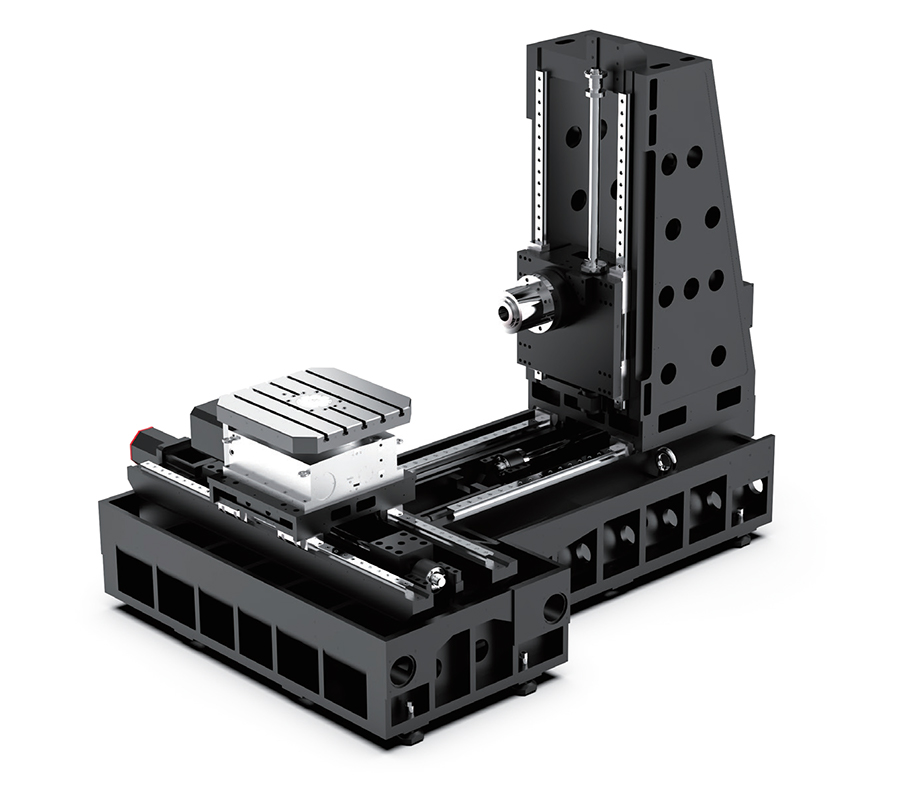

2.Fraiseuses CNC horizontales (HMC)

A fraiseuse CNC horizontale utilise une broche orientée latéralement au lieu d'être orientée vers le bas.

Cette conception permet aux copeaux de s'évacuer naturellement pendant la coupe, ce qui rend les HMC idéales pour poches plus profondes, matériaux lourds, et longues séries de production.

Les centres d'usinage horizontaux (HMC) sont généralement équipés d'une colonne robuste, d'une broche horizontale, de tables rotatives et souvent d'un système de changement de palettes qui assure une production continue avec un temps d'arrêt minimal.

Principaux types :

• HMC standard – Pour l'usinage horizontal général.

• HMC à double palette – Permet le chargement et l'usinage simultanés pour une production en continu.

Avantages:

•Excellente évacuation des copeaux pour une coupe plus propre et plus froide.

•Permet de réaliser des coupes importantes et de travailler des pièces de grande taille avec stabilité.

•Productivité accrue, notamment pour la fabrication par lots.

•Précision améliorée sur les fonctionnalités profondes ou complexes.

Inconvénients :

•Coût initial plus élevé.

•Nécessite plus d'espace au sol qu'un VMC.

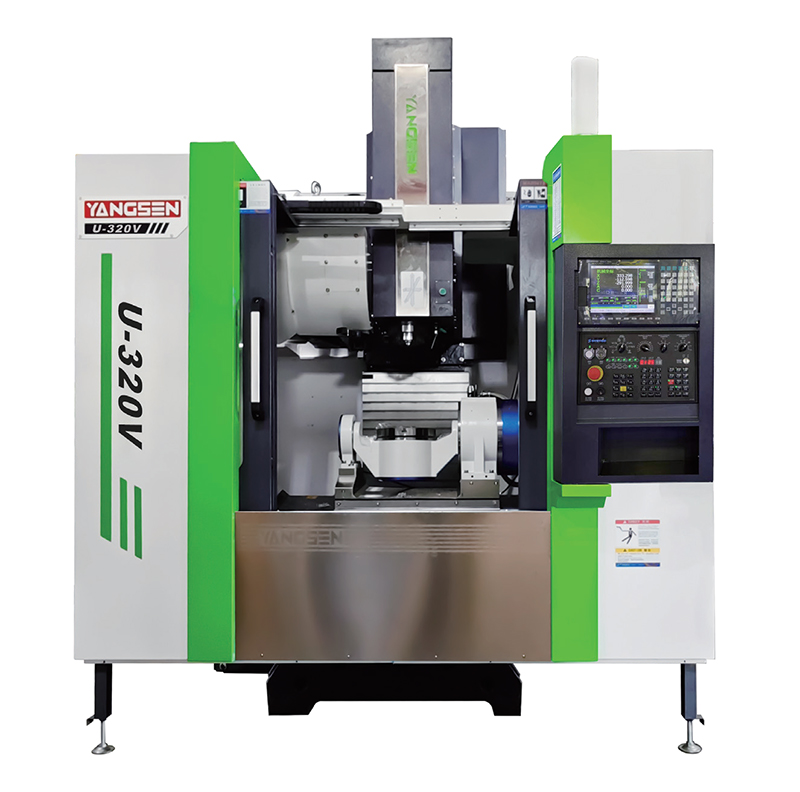

3.Fraiseuses CNC 5 axes

A Fraiseuse CNC 5 axes peuvent emménager trois axes linéaires et deux axes de rotation, permettant à l'outil ou à la pièce de s'incliner et de pivoter pendant l'usinage.

Cette flexibilité permet à la machine de produire formes complexes et surfaces multi-angulaires en une seule configuration, chose que les machines 3 axes traditionnelles ne peuvent pas faire.

Ces machines comprennent généralement une base rigide, des axes rotatifs de précision, des broches à grande vitesse et des systèmes de contrôle avancés capables d'un mouvement simultané sur 5 axes.

Principaux types :

• Fraiseuse à 5 axes de type tourillon – La table s'incline et pivote.

• Fraiseuse à tête pivotante 5 axes – C’est la tête de broche qui se déplace, et non la table.

Avantages:

•Des machines aux géométries complexes nécessitant moins de réglages.

•Précision accrue pour les formes courbes ou à plusieurs faces.

•Meilleure qualité de surface grâce à des changements d'orientation d'outil en douceur.

•Permet de gagner du temps en réduisant les changements de fixation et les repositionnements manuels.

Inconvénients :

•Coût d'achat plus élevé.

•Nécessite des compétences plus avancées en programmation et en opérateur.

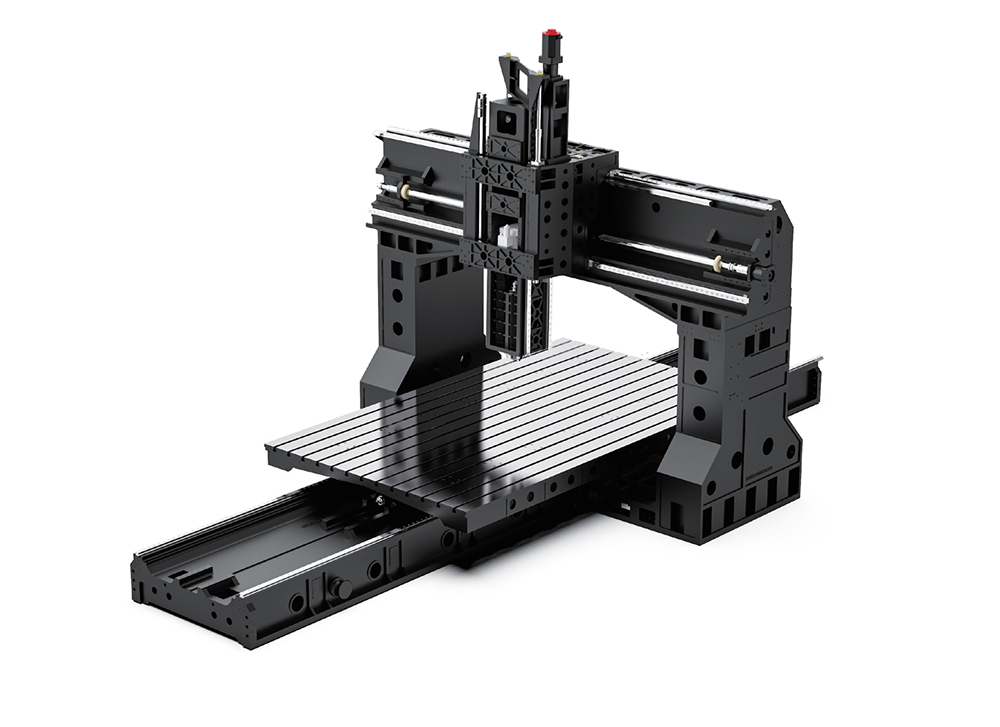

4. Fraiseuses CNC à portique (Fraiseuses à portique)

A fraiseuse CNC à portique présente une grande structure de type pont soutenu par deux colonnes, la broche se déplaçant au-dessus de la zone de travail.

Cette conception offre une rigidité exceptionnelle, permettant à la machine de poignée surdimensionnée, lourdou des pièces complexes qui ne pourraient pas être usinées sur des centres d'usinage verticaux ou horizontaux standard.

Les fraiseuses à portique comprennent généralement un châssis massif, une large table de travail, une broche à couple élevé et des glissières renforcées conçues pour assurer la stabilité lors de l'usinage à grande échelle.

Avantages:

•Idéal pour l'usinage de très grandes pièces, de moules, de matrices et de structures aérospatiales.

•Rigidité extrêmement élevée pour les découpes importantes et les finitions précises.

•Large zone de travail pouvant accueillir des composants volumineux ou longs.

•Performances stables même lors de longs déplacements.

Inconvénients :

•Nécessite une surface au sol importante.

•Coûts d'installation et d'entretien plus élevés que pour les petites usines.

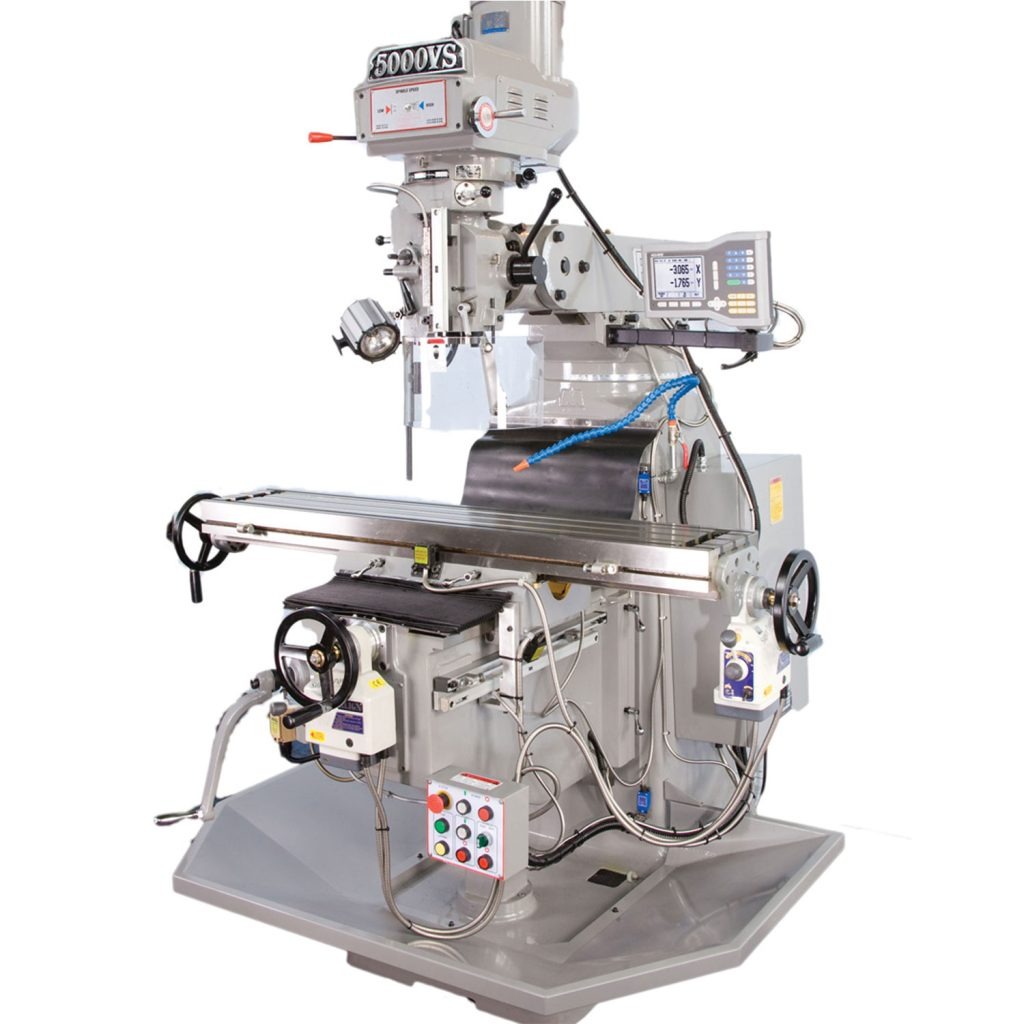

5. Fraiseuses CNC à tourelle / à genouillère

Une fraiseuse CNC de type tourelle ou genouillère est plus petite et plus fraiseuse de style traditionnel modernisé avec des commandes CNC.

Il comporte un genou mobile qui supporte la table de travail et permet un réglage vertical, la rendant flexible pour usinage léger, prototypage et environnements éducatifs.

Ces machines possèdent généralement un châssis compact, une tête de broche manuelle et des mouvements de table à commande numérique, offrant ainsi un mélange de conception de fraisage classique et d'automatisation moderne.

Avantages:

•Format compact, idéal pour les ateliers et les centres de formation.

•Coût inférieur à celui des centres d'usinage de taille standard.

•Facile à utiliser pour les débutants ou pour les petits travaux.

•Adapté aux pièces simples, aux réparations ou aux tâches de R&D.

Inconvénients :

•Rigidité limitée par rapport aux VMC ou aux HMC.

•Ne convient pas aux découpes importantes ni à la production industrielle.

•Zone de travail plus réduite et moins de fonctionnalités d'automatisation.

FAQ

1.Quelle est la fraiseuse CNC la plus polyvalente pour l'usinage général ?

La fraiseuse verticale à commande numérique (VMC) est considérée comme l'option la plus polyvalente car elle permet d'usiner avec précision une large gamme de pièces, quelles que soient leurs dimensions et leurs matériaux. Facile à utiliser et économique, elle convient à la plupart des tâches de fabrication courantes.

2. Quand dois-je choisir une fraiseuse CNC horizontale plutôt qu'une verticale ?

Optez pour un centre d'usinage horizontal (HMC) si vous avez besoin d'une meilleure évacuation des copeaux, d'une rigidité accrue et d'une production plus rapide pour l'usinage en série. Il est particulièrement utile pour les passes profondes et les pièces volumineuses ou lourdes.

3. Ai-je vraiment besoin d'une fraiseuse CNC 5 axes ?

Vous avez besoin d'une fraiseuse 5 axes si vos pièces nécessitent des formes multi-angles, des surfaces courbes ou des tolérances serrées qui, autrement, exigeraient plusieurs réglages. Elle améliore l'efficacité et la précision, mais son coût et ses exigences en matière de programmation sont plus élevés.

4. Quel type de fraiseuse CNC est le mieux adapté aux pièces très grandes ou très lourdes ?

La fraiseuse CNC à portique est la solution idéale pour les moules surdimensionnés, les structures aérospatiales et les blocs de métal de grande taille. Sa structure en pont lui confère une grande stabilité et un vaste espace de travail.

5. Les fraiseuses CNC de type tourelle ou genouillère sont-elles encore utiles aujourd'hui ?

Oui, elles sont utiles pour l'usinage léger, le prototypage et la formation. Bien qu'elles ne soient pas adaptées à la production en série, elles restent pratiques pour les petits ateliers et la fabrication de pièces simples.

Conclusion

Les différents types de fraiseuses CNC présentent des avantages distincts, chacune étant mieux adaptée à certains matériaux, dimensions de pièces et objectifs d'usinage. Comprendre ces différences vous aide à choisir une machine en adéquation avec votre flux de travail, que vous ayez besoin de polyvalence, de puissance de coupe élevée, de précision multi-angles ou de la capacité d'usiner des pièces surdimensionnées.

En résumé, il n'existe pas de fraiseuse CNC « idéale », seulement celle qui correspond à vos besoins de production spécifiques.

Si vous cherchez à déterminer quel type de fraiseuse CNC conviendrait le mieux à vos projets, n'hésitez pas à tendre la main À tout moment. Nous sommes toujours ravis de vous conseiller et de vous aider à trouver une solution adaptée à vos objectifs.
