Les charges lourdes, les longs déplacements des machines et les configurations complexes peuvent affecter la précision, l'efficacité et les coûts de production. Choisir le mauvais centre d'usinage à portique peut entraîner des déplacements insuffisants, une mauvaise stabilité de coupe ou des investissements inutiles.
Mais comment savoir quelle machine convient le mieux à vos pièces ? Faut-il privilégier la capacité de la table, la rigidité de la machine, les performances de la broche ou la structure du portique ?
Ce guide vous présente les principaux facteurs à prendre en compte lors du choix d'un centre d'usinage à portique, vous aidant ainsi à adapter les spécifications de la machine à vos besoins réels d'usinage et à éviter des erreurs d'achat coûteuses.
Avant de choisir un centre d'usinage à portique, il est essentiel de bien comprendre les exigences de vos pièces. Leurs dimensions, leur poids, leur matériau et les opérations d'usinage qu'elles nécessitent influent directement sur la taille, la structure et les performances de la machine.
Commencez par la pièce la plus grande et la plus lourde que vous prévoyez d'usiner. Ne choisissez pas une machine uniquement en fonction de ses courses sur les axes X, Y et Z.
Tenez compte des facteurs suivants :
Par exemple, une pièce de 3 000 mm de long ne signifie pas automatiquement qu'une machine avec une course de 3 000 mm sur l'axe X est suffisante. Il faut également tenir compte de la trajectoire de l'outil et du dégagement d'usinage.
Différents matériaux et procédés de découpe imposent des exigences différentes à votre machine.
Matériau de la pièce | Exigences d'usinage | Quelles sont les priorités ? |
Fonte | Fraisage lourd, alésage, perçage | Rigidité de la machine, couple de broche, contrôle des vibrations |
Acier au carbone | Ébauchage, rainurage, perçage profond | stabilité de coupe, puissance de la broche, résistance structurelle |
Alliage d'aluminium | Fraisage à grande vitesse, finition | Vitesse de broche, vitesse d'avance, évacuation des copeaux |
Acier à mouler | Surfaces complexes, finition de précision | Stabilité thermique, précision, performances de la broche |
Si votre production implique à la fois un ébauche importante et une finition de précision, choisissez une machine capable de maintenir une stabilité de coupe sous de fortes charges tout en répondant à vos exigences de précision.
Une machine adaptée à votre pièce n'est pas forcément capable d'atteindre vos objectifs de production. Il faut également tenir compte de la précision d'usinage et du volume de production.
Posez-vous la question :
Pour les pièces de haute précision, il convient de prêter attention à la géométrie de la machine, à la stabilité thermique et à la répétabilité.
Pour une production en continu, il convient également de prendre en compte la capacité de changement d'outils, l'évacuation des copeaux et la fiabilité de la machine.
La structure d'un centre d'usinage à portique influe sur sa capacité à supporter des charges importantes, à maintenir la stabilité de coupe et à optimiser l'espace disponible dans l'atelier. Le choix optimal dépend de la possibilité de déplacer la pièce en toute sécurité pendant l'usinage et du dégagement nécessaire.
Vos besoins en usinage | Structure recommandée |
Moules et pièces moulées de grande taille dans les limites de charge de la table | Portique à table mobile |
Pièces de travail extra-longues ou extrêmement lourdes | portique à colonnes mobiles |
Hauteurs de pièces similaires et coupe importante | Conception à poutre fixe |
Pièces de hauteurs très différentes | Conception de traverse réglable |

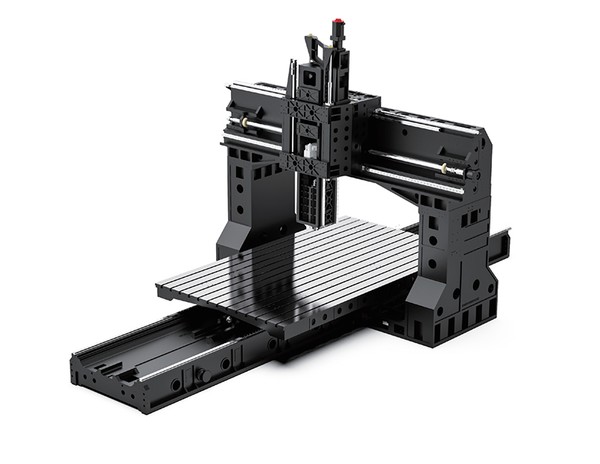

Dans une conception à table mobile, le cadre du portique reste immobile tandis que la table de travail transporte la pièce à usiner le long de l'axe X.
Cette structure convient aux moules de grande taille, aux composants de machines et aux pièces moulées dont la charge est compatible avec celle de la table. Le portique fixe assure une structure stable pour le fraisage intensif et l'usinage de précision.
Cependant, plus le poids de la pièce augmente, plus la charge en mouvement augmente également. Il est donc essentiel de prendre en compte la capacité de charge de la table, les performances des axes et l'espace au sol supplémentaire requis pour le déplacement de la table.

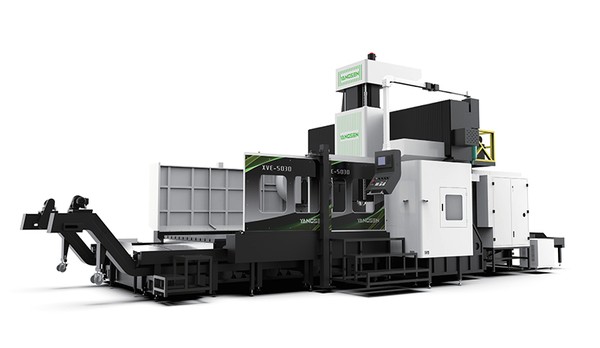

Un centre d'usinage à portique à colonne mobile maintient la table de travail immobile tandis que la structure du portique se déplace le long du banc de la machine.
Cette conception est particulièrement utile pour les pièces très longues ou très lourdes, telles que les bâtis de machines, les grandes structures et les composants d'équipements industriels.
Comme la pièce reste immobile, on évite de déplacer plusieurs tonnes de matériau pendant l'usinage. Il convient toutefois de vérifier la rigidité du portique, la course disponible et l'espace d'installation.
La conception de la traverse détermine le dégagement vertical et la flexibilité d'usinage disponibles.
Une fois la structure de portique adaptée choisie, l'étape suivante consiste à vérifier que les spécifications de la machine correspondent à vos besoins d'usinage réels. Une machine plus grande n'est pas toujours synonyme de meilleures performances. Concentrez-vous sur les paramètres qui influent sur la capacité de traitement des pièces, la stabilité de coupe et la précision d'usinage.
La course des axes détermine la distance maximale que l'outil de coupe peut parcourir par rapport à la pièce à usiner. Cependant, la course machine ne correspond pas à l'espace d'usinage utile.

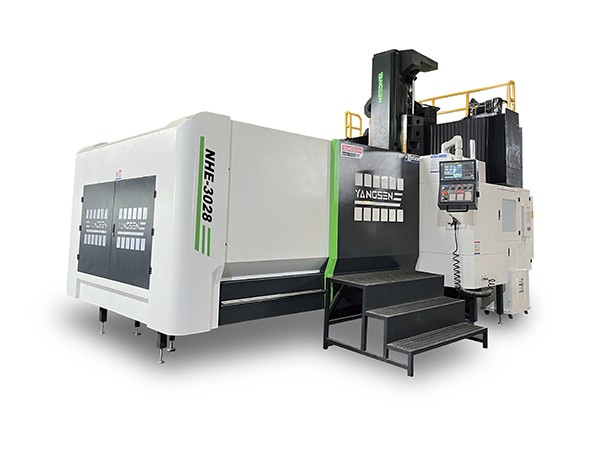

Votre table de travail doit supporter à la fois la pièce à usiner et ses fixations sans dépasser la capacité nominale de la machine.
Vérifiez les dimensions de la table, la charge maximale, la disposition des rainures en T et la répartition admissible de la charge. Une pièce lourde dont le centre de gravité est décentré peut nécessiter un support supplémentaire ou un dispositif de fixation spécial.
Une erreur fréquente lors de l'achat consiste à vérifier la course des axes sans tenir compte de l'espace physique entre les colonnes et sous la broche.
Faites attention à :
Une machine peut avoir une course d'axe suffisante mais ne pas pouvoir accueillir votre pièce à usiner en toute sécurité.
Le choix de la broche doit dépendre du matériau de la pièce et des opérations de coupe.
Pour l'ébauche intensive de l'acier ou de la fonte, privilégiez un couple suffisant à la vitesse de coupe requise et une alimentation électrique stable. Pour l'usinage ou la finition de l'aluminium, des vitesses de broche plus élevées peuvent être plus importantes.
Ne comparez pas les machines uniquement en fonction de leur vitesse de broche maximale ou de la puissance de leur moteur. Vérifiez leurs courbes de couple et de puissance pour comprendre leurs performances de coupe réelles.

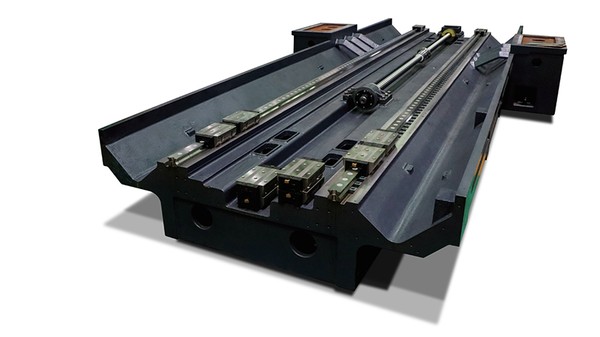

L'usinage de pièces de grande taille nécessite souvent de longues courses de coupe et des taux d'enlèvement de matière élevés. La rigidité de la machine influe directement sur les vibrations, la stabilité de coupe et l'état de surface.
Les grandes dimensions des machines rendent le contrôle de la précision plus difficile, notamment sur de longues distances de déplacement.
Vérifiez la précision du positionnement et la répétabilité, mais n'oubliez pas que ces valeurs ne représentent pas directement la précision de la pièce finie.
Pour l'usinage de précision de grandes pièces, il convient également de prendre en compte la compensation thermique, la géométrie de la machine, la stabilité du dispositif de fixation et les méthodes de mesure.
La configuration machine optimale dépend des opérations à réaliser. Des fonctionnalités supplémentaires peuvent améliorer l'efficacité d'usinage, mais les options inutiles augmentent vos coûts d'investissement.
Dressez la liste de toutes les opérations d'usinage nécessaires à votre pièce avant de choisir les équipements optionnels. Privilégiez les configurations qui réduisent les serrages répétés, améliorent la précision et raccourcissent le temps d'usinage, plutôt que de payer pour des fonctionnalités que vous utilisez rarement.

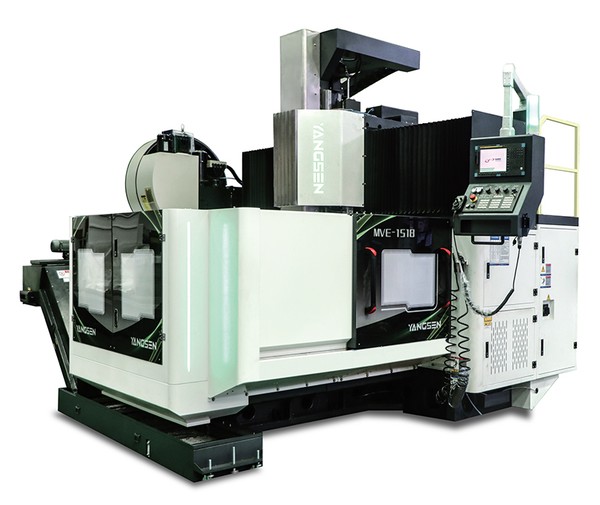

Série YANGSEN | Caractéristiques principales | Applications recommandées |
Série M | Conception compacte du portique, course de l'axe X de 1 500 à 3 000 mm, rigidité élevée | Moules de moyenne à grande taille, pièces moulées et fraisage lourd en général |
Série N | Structure de portique plus large, course de l'axe X jusqu'à 7 000 mm sur les modèles listés | Composants structurels de grande taille, fraisage intensif et alésage |
Série X (XVE/XHE) | Portique robuste avec configurations à guidage linéaire ou à vérin carré ; course de l’axe X jusqu’à 10 000 mm | Usinage intensif de composants de grande taille en acier et en fonte |
Série X (XVP/XHP) | Structure à double colonne mobile avec course sur l'axe X de 13 000 à 25 000 mm | Pièces extra-longues et lourdes et grandes structures industrielles |
Série K (K-Box-in-Box) | Conception de poutre symétrique à caisson emboîté avec configurations de tête à cinq axes | Pièces en aluminium de grande taille et usinage multiaxes complexe |
Choisissez la machine adaptée à votre application
Avant d'acheter un centre d'usinage à portique, il est important de vérifier bien plus que ses spécifications techniques. Assurez-vous que la machine corresponde à votre atelier, à vos exigences d'usinage et à vos besoins de production à long terme.
Q : De combien la taille d'un centre d'usinage à portique doit-elle être supérieure à celle de ma pièce à usiner ?
A : La machine doit offrir suffisamment d'espace pour la pièce à usiner, les dispositifs de fixation et l'ensemble du processus d'usinage. Il n'existe pas de dimensionnement standard pour toutes les applications. Vous devez vérifier la course des axes, la distance entre les colonnes, le dégagement de la broche et l'accessibilité des outils.
Q : Un centre d'usinage à portique à colonne mobile est-il plus adapté aux pièces lourdes ?
A: Un centre d'usinage à portique à colonne mobile est généralement plus adapté aux pièces extrêmement lourdes ou très longues. Sa table de travail fixe évite de déplacer la pièce pendant l'usinage. Cependant, une conception à table mobile peut s'avérer plus économique si la pièce à usiner respecte sa capacité de charge et sa course.
Q : Un centre d'usinage à portique peut-il gérer à la fois l'ébauche et la finition ?
R : Oui, un centre d'usinage à portique correctement configuré peut effectuer aussi bien l'ébauche importante que la finition de précision. L'usinage important requiert un couple de broche et une rigidité machine suffisants, tandis que la finition dépend de la précision de positionnement, de la stabilité thermique et du contrôle des vibrations.
Q : Dois-je choisir un centre d'usinage à portique 3 axes ou 5 axes ?
A : Choisissez une machine 3 axes pour le fraisage et le perçage standard, ou une machine 5 axes pour les surfaces complexes et l'usinage multi-angles. Une machine 3 axes est généralement suffisante pour les surfaces planes et les opérations de base. Une configuration 5 axes permet d'accéder à un plus grand nombre d'angles d'usinage, réduisant ainsi les réglages répétés pour les pièces complexes.
Q : Comment puis-je vérifier la précision d'un centre d'usinage à portique avant de l'acheter ?
A : L'approche la plus fiable consiste à examiner les rapports d'inspection de précision et à demander un essai d'usinage sur une pièce représentative. Il convient de vérifier la précision de positionnement, la répétabilité et les résultats d'usinage dans les conditions de coupe réelles. Pour les pièces de grande taille et de précision, il faut également tenir compte de la stabilité thermique et de la précision sur de longues courses.
Q : Quelles informations dois-je fournir lors d'une demande de devis pour un centre d'usinage à portique ?
A : Vous devez fournir les plans, les dimensions, le poids, le matériau, les tolérances et les exigences d'usinage de votre pièce. Indiquez également votre volume de production, le système CNC souhaité et tout besoin spécifique en outillage. Des informations complètes permettent au fournisseur de sélectionner la machine adaptée, de recommander les configurations nécessaires et d'établir un devis précis.
Choisir le centre d'usinage à portique adapté commence par bien comprendre les exigences de vos pièces. Leurs dimensions, leur poids, le matériau et les opérations d'usinage déterminent la structure de la machine, la course, les performances de la broche et les configurations nécessaires. Le choix idéal doit offrir un équilibre optimal entre capacité d'usinage, précision, efficacité et coûts d'exploitation à long terme.
