En usinage CNC, la lenteur des changements d'outils peut sérieusement réduire l'efficacité de la production.
Si votre machine s'arrête fréquemment pour changer d'outils, les temps de cycle s'allongent, l'efficacité d'usinage diminue et la production automatisée devient difficile, notamment lors de l'usinage de pièces complexes nécessitant plusieurs outils.
C’est pourquoi les changeurs d’outils automatiques (ATC) sont si importants dans les machines CNC modernes.
Cependant, les différents types de changeurs d'outils automatiques offrent différents avantages. Certains se concentrent sur changements d'outils plus rapides, certains fournissent capacité d'outils plus grande, tandis que d'autres sont conçus pour machines compactes ou usinage robuste.
Comprendre les différences entre les types de changeurs d'outils automatiques (ATC) peut vous aider à choisir une machine CNC plus adaptée à vos besoins de production.
Un changeur d'outils automatique (ATC) est un système utilisé dans les machines CNC pour changer automatiquement les outils de coupe pendant l'usinage sans intervention manuelle.
Lorsqu'un programme d'usinage requiert un outil différent pour le perçage, le fraisage, le taraudage ou l'alésage, le changeur d'outils automatique (ATC) retire rapidement l'outil en cours et charge le suivant dans la broche. La machine peut ainsi poursuivre l'usinage sans interruption de la production.
Un changeur d'outils automatique typique comprend généralement :
Comparé au changement d'outil manuel, un système ATC permet de :
Aujourd'hui, les changeurs d'outils automatiques sont largement utilisés dans les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, et Machines CNC 5 axes, notamment pour les pièces nécessitant plusieurs opérations d'usinage en une seule configuration.
Les systèmes de changement d'outils automatiques varient selon les machines CNC, en fonction des exigences d'usinage, du nombre d'outils, de la productivité et de la structure de la machine. Vous trouverez ci-dessous les types de changeurs d'outils automatiques les plus courants utilisés dans les centres d'usinage CNC.

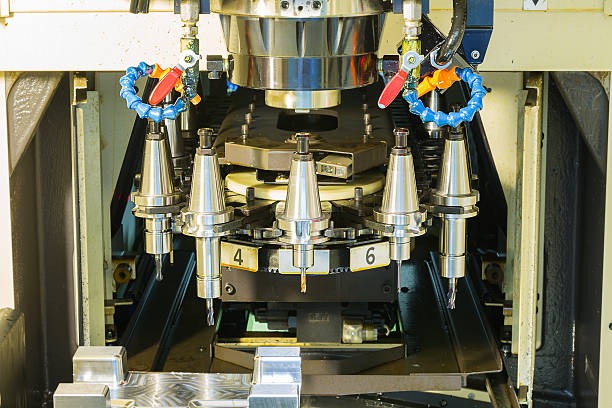

Le changeur d'outils automatique de type parapluie est couramment utilisé dans les petites et moyennes entreprises. centres d'usinage verticaux.
Les outils sont disposés verticalement dans un magasin circulaire, et la broche se déplace directement vers la position de l'outil lors du changement d'outil.
Avantages :
Limites:
Applications courantes :

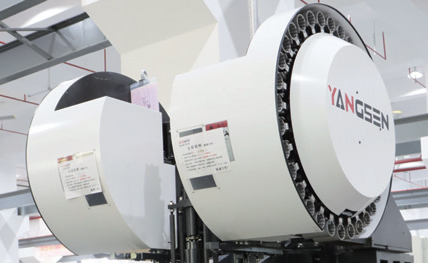

Le changeur d'outils automatique de type bras utilise un bras mécanique pour échanger automatiquement les outils entre la broche et le magasin d'outils.
Il s'agit de l'un des systèmes ATC les plus courants utilisés dans les centres d'usinage CNC à grande vitesse.
Avantages :
Limites:
Applications courantes :

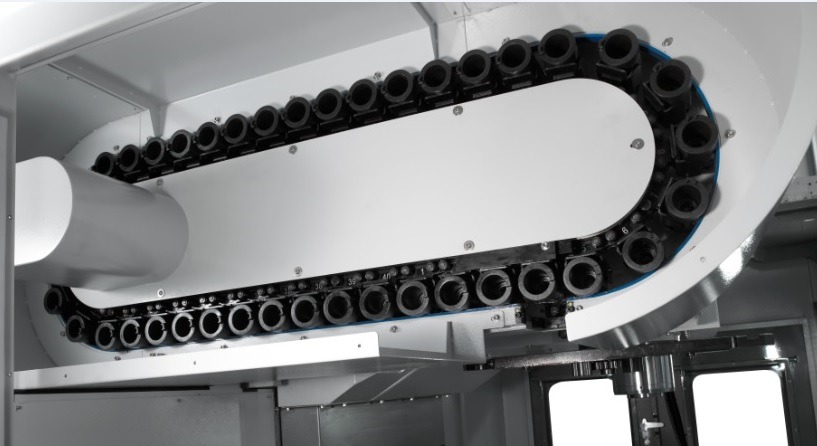

Le changeur d'outils automatique à chaîne utilise un magasin d'outils entraîné par chaîne avec une grande capacité de stockage d'outils.
Cette conception est couramment utilisée dans les grandes machines CNC qui nécessitent de nombreux outils lors de l'usinage.
Avantages :
Limites:
Applications courantes :

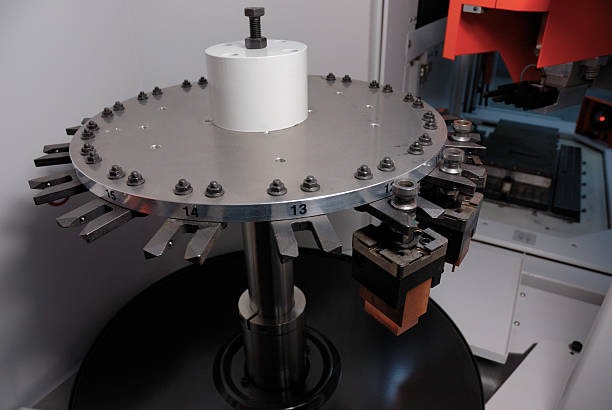

Le changeur d'outils automatique de type carrousel utilise un magasin d'outils circulaire rotatif monté à côté ou au-dessus de la broche.
Il est largement utilisé dans les centres d'usinage CNC de taille moyenne.
Avantages :
Limites:
Applications courantes :
Le changeur d'outils automatique de type tambour stocke les outils autour d'une structure de tambour rotative.
Ce type de machine est conçu pour les machines compactes nécessitant un positionnement d'outil relativement rapide.
Avantages :
Limites:
Applications courantes :

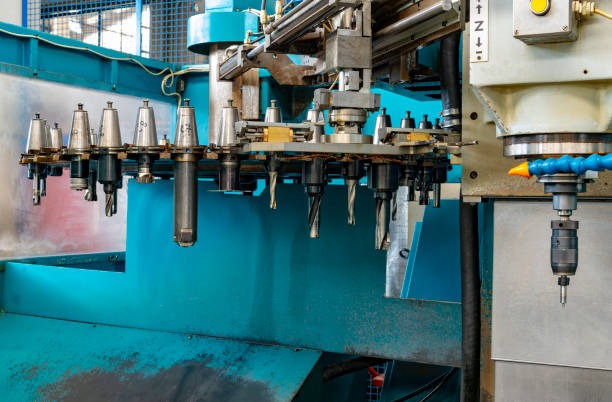

Le changeur d'outils automatique de type linéaire dispose les outils dans un rack en ligne droite au lieu d'un magasin circulaire.
Ce type de machine est généralement utilisé dans les machines CNC personnalisées ou les systèmes d'usinage spéciaux.
Avantages :
Limites:
Applications courantes :
Les différents types de changeurs d'outils automatiques présentent des avantages distincts en termes de vitesse de changement d'outils, de capacité d'outillage, de dimensions de la machine et d'applications d'usinage. Le choix du changeur d'outils adapté dépend de vos exigences de production et de votre environnement d'usinage.
Type ATC | Vitesse de changement d'outil | Capacité de l'outil | Espace machine | Coût | Idéal pour |
ATC de type parapluie | Lent | Faible | Compact | Faible | Petites machines d'usinage verticales et usinage léger |
Arm Type ATC | Très rapide | Moyen à élevé | Moyen | Plus haut | Usinage à grande vitesse et automatisé |
Chaîne de type ATC | Rapide | Très élevé | Grand | Haut | Machines d'usinage complexes et grandes machines CNC |
ATC de type carrousel | Moyen | Moyen | Compact | Moyen | Usinage CNC général |
Tambour de type ATC | Moyen à rapide | Moyen | Compact | Moyen | centres d'usinage compacts |
ATC de type linéaire | Lent | Moyen | Longueur d'installation plus grande | Moyen | Systèmes CNC personnalisés |
Si l'efficacité de la production est la priorité, les systèmes ATC de type bras sont généralement les plus rapides car ils peuvent changer d'outils rapidement grâce à un bras mécanique.
Les changeurs d'outils automatiques de type parapluie et linéaire sont plus lents, ce qui les rend plus adaptés aux applications d'usinage légères.
Les changeurs d'outils automatiques à chaîne offrent la plus grande capacité de stockage d'outils et sont mieux adaptés aux pièces complexes nécessitant de nombreux outils de coupe.
Les changeurs d'outils automatiques de type parapluie ont généralement une capacité d'outils limitée et sont plus adaptés aux tâches d'usinage simples.
Les systèmes de changement d'outils automatiques (ATC) de type parapluie, carrousel et tambour sont plus compacts et conviennent aux machines disposant d'un espace d'installation limité.
Les systèmes de changement de vitesse à chaîne nécessitent plus d'espace machine en raison de la structure plus volumineuse de leur magasin.
Les ATC de type parapluie sont généralement l'option la plus économique.
Les contrôleurs aériens automatisés de type bras et de type chaîne coûtent plus cher en raison de leur vitesse plus élevée, de leur plus grande capacité et de leur structure plus complexe.
Il n'existe pas un seul type de changeur d'outils automatique « idéal ».
Pour un usinage compact et économique, les changeurs d'outils automatiques (ATC) de type parapluie ou carrousel sont des choix courants.
Pour la production à grande vitesse, les changeurs d'outils automatiques de type bras sont plus adaptés.
Pour les pièces de grande taille et l'usinage complexe, les changeurs d'outils automatiques à chaîne offrent une meilleure flexibilité et une plus grande capacité d'outillage.
Le choix du changeur d'outils automatique (ATC) approprié dépend de vos exigences d'usinage, de votre volume de production et de vos objectifs d'automatisation.
Toutes les machines CNC n'ont pas besoin d'un changeur d'outils automatique (ATC) de grande taille ou à grande vitesse. Le choix de l'ATC dépend de la manière dont vous usinez vos pièces au quotidien.
Pour l'usinage de pièces simples nécessitant peu d'outils, un système ATC compact est généralement suffisant. En revanche, pour des opérations multiples, des changements d'outils fréquents ou des cycles de production longs, un système ATC de plus grande capacité devient indispensable.
Lors du choix d'un système de contrôle aérien, plusieurs facteurs clés sont à prendre en compte.
En production à grand volume, chaque seconde de temps de changement d'outil a un impact sur l'efficacité globale d'usinage.
Des systèmes ATC plus rapides contribuent à réduire le temps de cycle.
Les changements d'outils lents augmentent le temps d'inactivité de la machine.
L'usinage à grande vitesse nécessite généralement des performances ATC plus rapides.
Les changeurs d'outils automatiques de type bras sont couramment utilisés lorsque la vitesse de production est la priorité.
Différentes pièces nécessitent un nombre différent d'outils de coupe.
Pour l'usinage simple, un petit magasin d'outils peut suffire. Cependant, les pièces complexes nécessitent souvent :
Les systèmes ATC de plus grande taille contribuent à réduire le remplacement manuel des outils et à améliorer la continuité de l'usinage.
Un système ATC stable est important pour la précision d'usinage et la fiabilité à long terme.
Un mauvais positionnement de l'outil ou un changement d'outil instable peuvent entraîner :
Pour les productions à cycle long, la stabilité du changeur d'outils automatique est souvent plus importante que la vitesse de changement d'outils.
Certains systèmes de contrôle aérien nécessitent plus d'espace d'installation.
Les machines compactes utilisent généralement des changeurs d'outils automatiques de type parapluie ou carrousel, tandis que les centres d'usinage plus grands peuvent prendre en charge des systèmes de type chaîne avec une capacité d'outils plus élevée.
La structure de la machine influe directement sur le type de contrôleur de commande automatique (ATC) qui peut être installé.
Les systèmes de contrôle aérien plus complexes nécessitent généralement plus de maintenance.
Avant de choisir un contrôleur de vitesse automatique (ATC), de nombreux fabricants prennent également en compte :
Un système de contrôle aérien plus simple peut réduire les temps d'arrêt pour maintenance et la complexité opérationnelle.
Les exigences en matière de contrôle aérien varient selon les secteurs d'activité.
L'usinage de moules nécessite souvent un changement d'outil plus rapide.
L'usinage aérospatial nécessite généralement une plus grande capacité d'outillage
L'usinage de précision général peut privilégier la rentabilité.
Les lignes de production automatisées nécessitent un fonctionnement stable et à cycle long.
Choisir un système de contrôle automatique des émissions (ATC) adapté à vos besoins de production réels est plus important que de simplement choisir le système le plus grand.
Quel est le type de changeur d'outils automatique le plus couramment utilisé ?
Les changeurs d'outils automatiques (ATC) à bras et à carrousel sont les plus couramment utilisés dans les centres d'usinage CNC. Les ATC à bras sont appréciés pour l'usinage à grande vitesse, tandis que les systèmes à carrousel sont largement utilisés dans les centres d'usinage verticaux classiques en raison de leur bon rapport coût-performance.
Quel type de changeur d'outils automatique (ATC) est le mieux adapté à l'usinage à grande vitesse ?
Les changeurs d'outils automatiques à bras sont généralement le meilleur choix pour l'usinage à grande vitesse car ils permettent un changement d'outil plus rapide et réduisent les temps morts. Ils sont couramment utilisés dans l'usinage de moules, la fabrication de pièces aérospatiales et la production automatisée.
Combien d'outils peut contenir un changeur d'outils automatique ?
La capacité d'outillage dépend de la conception du changeur d'outils automatique (ATC). Les petits ATC de type parapluie peuvent contenir de 12 à 24 outils, tandis que les grands systèmes de type chaîne peuvent en stocker plus de 60, voire 100, pour les applications d'usinage complexes.
Pourquoi les grandes machines CNC utilisent-elles des changeurs d'outils automatiques à chaîne ?
Les grandes machines CNC usinent souvent des pièces complexes nécessitant de nombreux outils de coupe. Les changeurs d'outils automatiques à chaîne offrent une plus grande capacité d'outils et une meilleure flexibilité pour l'usinage en cycle long et les opérations multiprocessus.
Quelles sont les causes des pannes des changeurs d'outils automatiques ?
Les problèmes courants des changeurs d'outils automatiques (ATC) incluent les erreurs de positionnement d'outil, les défaillances de capteurs, une lubrification insuffisante, l'usure des composants mécaniques et une installation incorrecte du porte-outil. Un entretien régulier contribue à améliorer la fiabilité des ATC et à réduire les temps d'arrêt machine.
À quelle fréquence un système de contrôle aérien doit-il être entretenu ?
Un contrôle et une maintenance réguliers sont essentiels au bon fonctionnement du changeur d'outils automatique. La lubrification, la vérification des capteurs, l'inspection du porte-outil et le nettoyage doivent être effectués périodiquement afin de réduire les erreurs de changement d'outil et les temps d'arrêt imprévus.
Un bon changeur d'outils automatique ne se contente pas de changer les outils ; il influe directement sur l'efficacité d'usinage, le temps de cycle et la stabilité de la production.
Les différents types de changeurs d'outils automatiques (ATC) sont conçus pour répondre à différents besoins d'usinage. Choisir le bon système permet de réduire les temps d'arrêt, d'améliorer l'automatisation et de rendre les usinages complexes plus efficaces.
Si votre production est encore limitée par des changements d'outils lents ou une capacité d'outillage insuffisante, le système ATC peut être l'un des facteurs les plus importants à prendre en compte lors du choix d'une machine CNC.
