Les moyeux d'éoliennes sont des composants volumineux et lourds, dotés de multiples surfaces de fixation, d'alésages de grand diamètre et de configurations de perçage complexes. Leur usinage requiert une machine CNC capable de gérer les dimensions et le poids de la pièce tout en garantissant stabilité et précision tout au long du processus.
Lors du choix d'une machine CNC pour l'usinage de moyeux d'éoliennes, il est essentiel de prendre en compte d'autres facteurs que la taille de la table et la vitesse de broche. Il faut également considérer les dimensions du moyeu, son poids, les faces d'usinage, le diamètre d'alésage, la configuration des trous, les exigences de coupe et le nombre de réglages nécessaires. Ce guide explique les principaux critères à vérifier avant de sélectionner une machine.

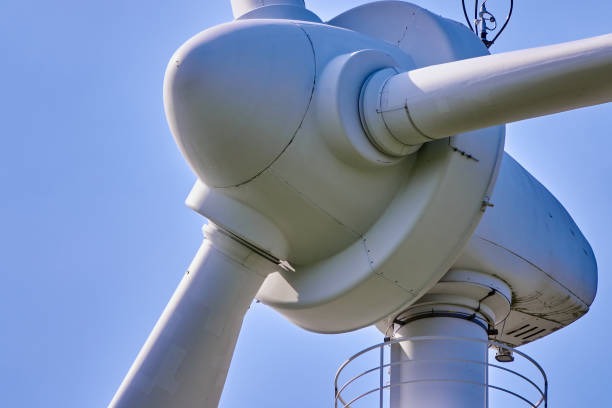

Le moyeu d'une éolienne est l'élément central qui relie les pales de la turbine à l'arbre principal. Il transmet la force de rotation des pales à la transmission et supporte les charges générées en fonctionnement.

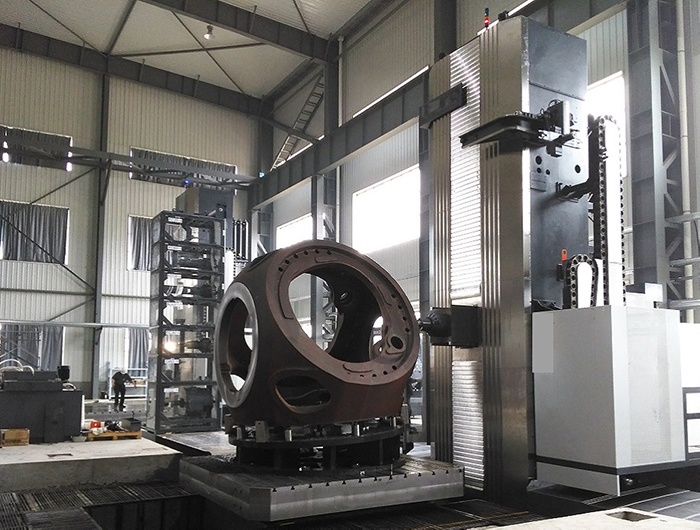

Pour l'usinage, le moyeu peut être considéré comme une pièce volumineuse, lourde et à multiples faces. Ses principales caractéristiques comprennent généralement des zones de montage des pales, des alésages de grand diamètre, des trous de boulons et d'autres surfaces de positionnement nécessitant une grande précision. Ces caractéristiques influent directement sur la configuration de la machine CNC requise.
Le moyeu relie les pales à l'arbre principal de la turbine et transmet les forces générées par la rotation des pales. Du fait des charges importantes qu'il supporte, ses surfaces de montage et de positionnement doivent être usinées avec précision.
Compte tenu de la taille, du poids et des multiples surfaces d'usinage du moyeu, le choix de la machine est crucial. Il vous faut une capacité de table, une course, une rigidité et une capacité d'usinage suffisantes pour réaliser les opérations requises sans réglages inutiles.
L'usinage des moyeux d'éoliennes implique plusieurs facteurs qui influencent directement le choix de votre machine CNC.
Vous devez choisir la machine CNC en fonction de la taille du moyeu, du poids, de la géométrie, des opérations d'usinage et de la précision requise, plutôt que de vous fier à une seule spécification technique.
Vous pouvez utiliser différents configurations de machines CNC Pour l'usinage des moyeux d'éoliennes, votre choix dépendra de la taille du moyeu, de son poids, des surfaces à usiner, de la géométrie des éléments et du nombre de réglages.
Type de machine CNC | Convient pour | Considérations clés |
VMC | Moyeux de petite à moyenne taille et opérations d'usinage principalement verticales | Vérifiez les dimensions de la table, sa capacité de charge, les courses X/Y/Z et le couple de la broche. |

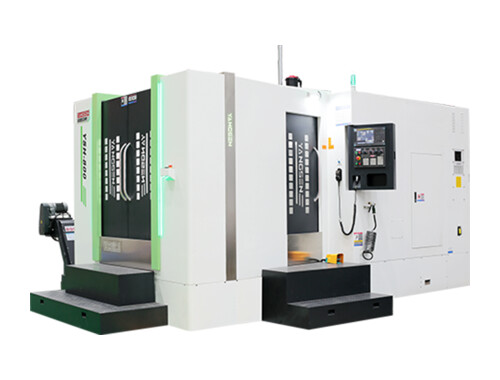

HMC | Moyeux nécessitant un usinage sur plusieurs faces | Utile lorsque vous avez besoin d'un meilleur accès à plusieurs faces et de moins de réglages. Vérifiez l'indexation rotative, la taille de la palette et le couple de la broche. |

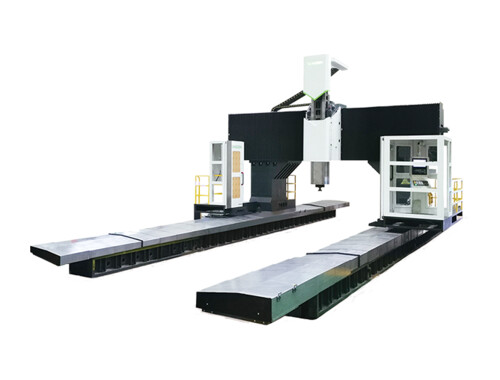

Centre d'usinage à portique | moyeux larges et lourds | Vérifiez les dimensions de la table, le poids maximal de la pièce à usiner, le dégagement du portique, la course, la rigidité et la puissance de la broche. |
Centre d'usinage 5 axes | Moyeux présentant des surfaces complexes, des formes angulaires ou de multiples orientations d'usinage | Utile lorsque vous devez accéder à plusieurs fonctionnalités avec moins de réglages. Vérifiez la capacité, la précision et la zone de travail de l'axe rotatif. |
La machine que vous choisirez devra correspondre aux dimensions réelles du moyeu et au processus d'usinage, et non pas simplement être la plus grande machine disponible.
Pour choisir une machine CNC destinée à l'usinage de moyeux d'éoliennes, il est essentiel de prendre en compte d'autres facteurs que la simple taille de la machine. Comparez ces huit éléments aux dimensions réelles de votre moyeu, aux opérations d'usinage et aux exigences de production.
Vérifiez d'abord le diamètre maximal, la hauteur et les dimensions hors tout du moyeu. Votre machine doit disposer d'un espace de travail suffisant pour le moyeu, le dispositif de fixation, les outils de coupe et leurs mouvements, sans pour autant gêner l'accès à la zone d'usinage.

Vérifiez le poids total du moyeu et du dispositif de fixation. Assurez-vous que la capacité de charge de la table est suffisante pour l'ensemble et qu'elle offre une marge de sécurité raisonnable pour un usinage stable.
Comparez les dimensions du moyeu avec les courses X, Y et Z de la machine. Vous devez disposer d'une course suffisante pour atteindre toutes les zones d'usinage requises sans contraindre l'outil ou la pièce à une position inadaptée.
Les moyeux d'éoliennes peuvent nécessiter un ébauche importante et un alésage de grand diamètre. Vérifiez la puissance et le couple de la broche, notamment aux vitesses de coupe que vous prévoyez d'utiliser. Le régime maximal à lui seul ne permet pas de déterminer si la broche est adaptée.
Si vous devez usiner plusieurs faces ou des configurations de trous de boulonnage, choisissez soigneusement l'axe de rotation. Vérifiez sa capacité de charge, sa précision d'indexage et sa répétabilité afin de vous assurer qu'il peut supporter le moyeu et maintenir le positionnement requis.
Les moyeux de grande taille et les opérations de coupe importantes peuvent générer des forces de coupe élevées. Une machine rigide permet de contrôler les vibrations et de maintenir des conditions de coupe stables lors de l'ébauche, de l'alésage et du fraisage.
L'usinage de grandes pièces peut impliquer des cycles de coupe longs et un enlèvement de matière important. Il convient de vérifier le système de refroidissement, le convoyeur à copeaux et le système d'évacuation des copeaux de la machine afin d'éviter leur accumulation autour de la pièce et de la zone de coupe.
Réfléchissez au nombre de repositionnements nécessaires du moyeu. En réalisant davantage d'opérations en moins de réglages, vous réduisez le temps de préparation et minimisez les erreurs de positionnement lors du déplacement de la pièce.
Le choix de la machine CNC doit se faire en fonction des exigences réelles du moyeu, et non en sélectionnant simplement la plus grande machine disponible. Commencez par déterminer la taille et le poids du moyeu, puis tenez compte des faces d'usinage, de la géométrie des éléments, de la précision requise et du nombre de réglages.
Exigences relatives au moyeu des éoliennes | Machine CNC à considérer | Pourquoi |
hub de petite ou moyenne taille avec des opérations principalement verticales | VMC | Convient pour le perçage, le fraisage et l'alésage lorsque la plupart des éléments sont accessibles depuis une direction principale. |
Faces d'usinage multiples et indexage fréquent | HMC | Permet un meilleur accès aux différentes faces et peut réduire le repositionnement des pièces. |
moyeu large et lourd | Centre d'usinage à portique | Offre une zone de travail plus large, une capacité de table supérieure et la rigidité nécessaire à l'usinage intensif. |
Angles complexes ou éléments difficiles d'accès | Centre d'usinage 5 axes | Permet d'accéder à plusieurs surfaces et fonctionnalités avec moins de configurations. |
Moyeu de grande taille avec ébauche et alésage importants | HMC ou portique robuste | Vous avez besoin d'un couple de broche, d'une rigidité, d'une course et d'une capacité de charge suffisants pour les forces de coupe élevées. |
Hub nécessitant une grande précision de positionnement entre plusieurs fonctionnalités | HMC, portique ou 5 axes | Une configuration adéquate peut réduire les repositionnements et contribuer à maintenir la précision entre les différentes fonctionnalités. |
Lorsque deux types de machines répondent à vos besoins, comparez le nombre de réglages, le temps d'usinage, les exigences en matière de montage et le coût total du processus. Il n'est pas forcément nécessaire d'avoir plus d'axes ou une machine plus grande si votre moyeu peut être usiné efficacement avec une configuration plus simple.
Avant d'acheter une machine CNC pour l'usinage de moyeux d'éoliennes, comparez les spécifications qui influent directement sur votre pièce et le processus d'usinage. Ne vous concentrez pas uniquement sur la vitesse de broche ou la taille de la machine.
Spécification | Ce que vous devriez vérifier |
Voyages X/Y/Z | Assurez-vous que le débattement disponible couvre le moyeu et toutes les positions d'usinage requises. |
Taille de la table | Vérifiez si le moyeu et la fixation peuvent être installés avec un dégagement suffisant. |
Capacité de charge de la table | Vérifiez que la machine peut supporter en toute sécurité le moyeu, le dispositif de fixation et les autres composants de l'installation. |
Puissance de broche | Vérifiez si la broche peut répondre à vos besoins en matière d'ébauche, de fraisage et d'alésage. |
Couple de broche | Important pour les opérations de découpe lourde et d'alésage de grand diamètre. |
Cône de broche | Adaptez la conicité et le système d'outillage aux outils de coupe que vous prévoyez d'utiliser. |
Table rotative | Vérifiez le diamètre, la capacité de charge, la précision d'indexage et la répétabilité si un usinage rotatif est nécessaire. |
Précision du positionnement | Assurez-vous que la machine puisse respecter les tolérances de positionnement requises pour les caractéristiques critiques du moyeu. |
Répétabilité | Important lorsque vous avez besoin de résultats cohérents pour plusieurs opérations d'usinage ou pièces. |
Capacité de l'outil | Assurez-vous que le changeur d'outils automatique (ATC) dispose de suffisamment de positions d'outils pour le perçage, le fraisage, l'alésage et autres opérations. |
Système de refroidissement | Vérifiez le débit, la pression et la quantité de liquide de refroidissement lors de longs cycles de coupe et d'enlèvements de matière importants. |
Élimination des copeaux | Vérifiez si le convoyeur à copeaux et la conception de la machine peuvent gérer le volume de copeaux prévu. |
Vous devriez également demander au fournisseur de la machine de confirmer ces spécifications pour la configuration réelle que vous prévoyez d'acheter, en particulier si la machine comprend une grande table rotative, une course étendue ou d'autres options susceptibles d'affecter sa capacité de travail.

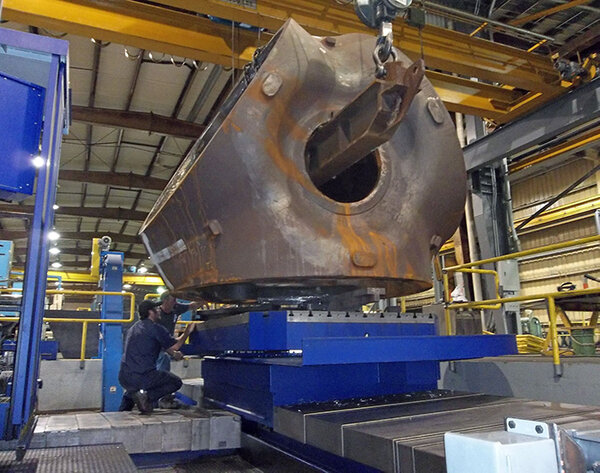

Le temps de réglage peut représenter une part importante du cycle d'usinage lorsqu'il est nécessaire de repositionner plusieurs fois un moyeu volumineux et lourd. Il est possible de le réduire en choisissant la configuration machine appropriée et en planifiant le processus d'usinage de manière à limiter le nombre de réglages.
Choisissez une configuration de machine qui vous permette d'accéder à plusieurs faces d'usinage sans déplacer inutilement le moyeu. HMC Une machine à 5 axes peut s'avérer utile lorsque plusieurs éléments doivent être usinés dans différentes directions.

A table rotative Il est possible d'indexer le moyeu dans différentes positions d'usinage sans le retirer du dispositif de fixation. Avant d'en choisir un, vérifiez sa capacité de charge, le diamètre de la table, la précision d'indexage et l'espace de travail disponible.
Essayez de réaliser les opérations connexes dans la même configuration. Combiner perçage, fraisage et alésage peut réduire le nombre de fois où vous devrez démonter et repositionner le moyeu.
Chaque repositionnement allonge le temps de préparation et augmente le risque d'erreurs de positionnement. Planifiez la séquence d'usinage de manière à réaliser un maximum de fonctions critiques avant de déplacer la pièce.
Un système de palpage permet de vérifier la position de la pièce et de localiser les points critiques avant l'usinage. Il réduit ainsi les mesures manuelles et aide à détecter les erreurs de réglage avant qu'elles n'affectent la pièce.
Q : Quel type de machine CNC est le mieux adapté à l'usinage des moyeux d'éoliennes ?
R : Il n'existe pas de machine unique adaptée à tous les moyeux d'éoliennes. Le choix entre un centre d'usinage vertical (VMC), horizontal (HMC), un centre d'usinage à portique ou une machine 5 axes dépend de la taille, du poids, de la géométrie, des faces d'usinage et des réglages nécessaires du moyeu.
Q : Un HMC est-il préférable à un VMC pour les moyeux de grandes éoliennes ?
A : Une machine HMC peut s'avérer utile pour usiner plusieurs faces d'un moyeu. Sa broche horizontale offre un meilleur accès aux différentes faces et réduit les repositionnements. Toutefois, il est préférable de comparer le processus d'usinage lui-même plutôt que de choisir uniquement en fonction du type de machine.
Q : Quand un centre d'usinage à portique est-il nécessaire pour l'usinage des moyeux d'éoliennes ?
A: Un centre d'usinage à portique devient une solution pratique lorsque le moyeu est trop volumineux ou trop lourd pour un centre d'usinage conventionnel. Vérifiez les dimensions requises de la table, la capacité de charge, le dégagement du portique, la course, le couple de broche et la rigidité de la machine.
Q : Quelle puissance de broche est nécessaire pour l'usinage des moyeux d'éoliennes ?
A : La puissance de broche requise dépend du matériau, des outils de coupe, de la profondeur de passe, de l'avance et de la stratégie d'ébauche. Au lieu de choisir une machine uniquement en fonction de la puissance de broche, il est conseillé de calculer les besoins de coupe pour votre moyeu et de vérifier à la fois la puissance et le couple de broche.
Q : Quelle importance revêt la précision de la table rotative pour l'usinage des moyeux d'éoliennes ?
A : Il est important, lors de l'usinage de plusieurs faces ou de configurations de trous de boulons par indexage rotatif, de vérifier la précision d'indexage, la répétabilité, la capacité de charge et le diamètre de la table afin de s'assurer que l'axe de rotation correspond à vos exigences d'usinage.
Q : Quelles informations dois-je fournir lors du choix d'une machine CNC pour un moyeu d'éolienne ?
A : Fournissez au fournisseur les dimensions, le poids, le matériau, les plans, les tolérances critiques, les diamètres d'alésage, les configurations de perçage, les opérations d'usinage requises, le volume de production et l'outillage souhaité pour le moyeu. Cela lui permettra de recommander une configuration machine adaptée plutôt que de se baser uniquement sur les dimensions de la pièce pour établir un devis.
Le choix d'une machine CNC pour l'usinage de moyeux d'éolienne commence par la pièce, et non par la machine elle-même. Il faut tenir compte des dimensions, du poids, des faces d'usinage, des exigences d'alésage et de perçage, des conditions de coupe, de la précision requise et du nombre de réglages nécessaires.
Une fois ces exigences définies, vous pouvez comparer les centres d'usinage verticaux (VMC), les centres d'usinage horizontaux (HMC), les centres d'usinage à portique et les machines à 5 axes en fonction de leurs capacités réelles.
Besoin d'aide pour choisir une machine CNC pour le moyeu de votre éolienne ? Partagez avec nos ingénieurs le plan, les dimensions, le poids et les exigences d'usinage de votre moyeu. Nous vous aiderons à évaluer la configuration machine requise et les spécifications clés.
