Dans le monde moderne Centre d'usinage vertical Des opérations précises, des mesures exactes et une configuration efficace sont essentielles pour garantir une qualité d'usinage constante. Les régleurs d'outils et les palpeurs CNC sont deux technologies courantes qui contribuent à automatiser ces tâches. Bien qu'il s'agisse d'appareils de mesure, ils remplissent des fonctions différentes au cours du processus d'usinage.
Un dispositif de réglage d'outils sert principalement à mesurer les outils de coupe, permettant ainsi d'établir des corrections précises et d'identifier les problèmes tels que l'usure ou la casse des outils. Une sonde CNC, quant à elle, est principalement utilisée pour positionner et mesurer la pièce, régler les corrections et faciliter le contrôle en cours de production. En réduisant les mesures manuelles et l'intervention de l'opérateur, ces systèmes permettent d'améliorer la répétabilité et l'efficacité des opérations sur les centres d'usinage verticaux (VMC).
Un régleur d'outils est un dispositif de mesure installé sur ou intégré à une machine CNC pour mesurer automatiquement les outils de coupe avant ou pendant l'usinage. Au lieu de s'appuyer entièrement sur des mesures manuelles, la machine peut utiliser le réglage automatique des outils de coupe. régleur d'outils pour déterminer les données importantes des outils et mettre à jour les décalages d'outils correspondants.
Ceci est particulièrement utile lorsqu'une machine à commande numérique utilise plusieurs outils de coupe ou nécessite des changements d'outils fréquents. Des mesures précises des outils permettent au système de commande de compenser les différences de longueur et de géométrie, garantissant ainsi des résultats d'usinage constants.
Les outils de réglage sont généralement disponibles en différentes configurations selon leur méthode de mesure et leur application prévue.
Ces machines utilisent le contact physique entre l'outil de coupe et une surface de mesure pour déterminer les dimensions de l'outil. Elles sont couramment utilisées pour la mesure de la longueur des outils et conviennent à de nombreuses applications générales des centres d'usinage verticaux (VMC).
Ces systèmes utilisent un faisceau optique pour détecter l'outil sans contact physique. Ils permettent des mesures rapides et peuvent s'avérer utiles dans les environnements d'usinage à grande vitesse ou hautement automatisés.
Un système de réglage d'outils classique se compose d'une unité de détection ou de mesure, d'éléments de fixation et d'une interface qui transmet les résultats de mesure à la commande numérique. Selon le système, des logiciels ou des macros machine peuvent également être utilisés pour traiter les mesures et appliquer les corrections d'outil nécessaires.
Lors d'un cycle de mesure, la machine déplace l'outil sélectionné vers le dispositif de réglage selon une séquence programmée. Ce dernier détecte la position de l'outil et transmet les données de mesure à la commande numérique. La machine peut alors définir ou mettre à jour le décalage d'outil approprié.
Un système de réglage d'outils s'avère utile lorsqu'une machine à commande numérique verticale (VMC) effectue des changements d'outils fréquents, utilise plusieurs outils de coupe ou exige des mesures d'outils précises. L'automatisation de cette étape de réglage réduit les mesures manuelles et permet aux opérateurs de préparer la machine plus efficacement.
Les systèmes de réglage d'outils peuvent également prendre en charge la surveillance de l'état des outils. En contrôlant les outils à des étapes prédéfinies, le système peut identifier les changements liés à l'usure ou aux dommages accidentels avant qu'ils n'entraînent des problèmes d'usinage importants.
Avantages | Inconvénients |
Réduit les mesures manuelles des outils | Nécessite un investissement initial |
Contribue à réduire le temps d'installation | Peut nécessiter une installation et une intégration |
Améliore la cohérence des mesures | Nécessite un étalonnage périodique |
Peut aider à détecter l'usure ou la casse des outils | Peut présenter un intérêt limité pour des travaux simples et peu volumineux. |
Un système de réglage d'outils est donc particulièrement utile lorsque le gain de temps et de régularité obtenu grâce à la mesure automatisée des outils justifie les exigences supplémentaires en matière d'équipement et d'intégration.

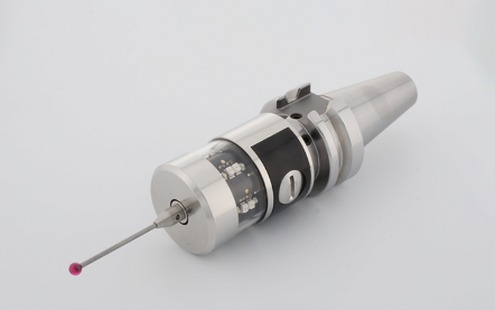

Une sonde CNC est un dispositif de mesure de précision utilisé sur un centre d'usinage vertical (VMC) pour localiser, mesurer et contrôler automatiquement une pièce. Au lieu de dépendre entièrement de la détection ou de la mesure manuelle des bords, la sonde permet à la machine de collecter des informations directement sur la pièce et de les utiliser dans le processus d'usinage.
Les sondes sont couramment utilisées pour :
Cela les rend particulièrement utiles pour les applications où un positionnement précis et des configurations répétables sont importants.
Alors qu'un dispositif de réglage d'outils se concentre principalement sur l'outil de coupe, une sonde CNC se concentre sur la pièce à usiner et sa position dans la machine. Cette distinction est importante pour déterminer si un centre d'usinage vertical (VMC) nécessite un dispositif de réglage d'outils, une sonde, ou les deux.
Les sondes CNC peuvent être sélectionnées en fonction du type de mesure requis et de l'environnement d'usinage.

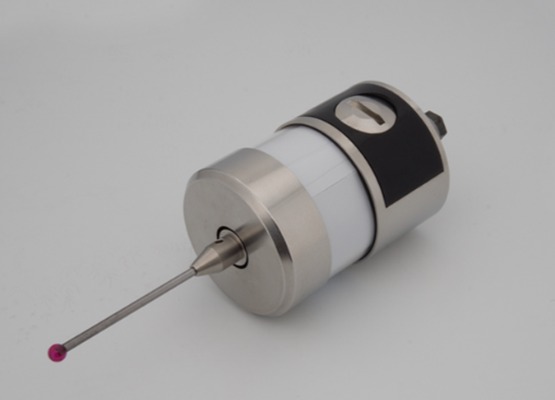

Les palpeurs à déclenchement tactile utilisent un stylet physique qui entre en contact avec la surface de la pièce. Lors du contact, le palpeur envoie un signal à la commande numérique, permettant ainsi à la machine de déterminer la position d'un point précis sur la pièce.
Ces sondes sont largement utilisées pour :
Leur fonctionnement relativement simple les rend adaptés à de nombreuses applications VMC à usage général.
Les systèmes de palpage sans contact utilisent des technologies telles que la mesure optique ou laser pour détecter la pièce à usiner sans contact physique direct. Selon le système, ils peuvent être utilisés pour des applications où la mesure par contact est moins appropriée.
Ces systèmes peuvent s'avérer utiles dans des environnements d'usinage spécialisés ou hautement automatisés, bien que leur adéquation dépende de la méthode de mesure requise, de la configuration de la machine et de l'application.
Une sonde CNC typique se compose d'un mécanisme de détection, d'un stylet ou d'un système de détection, d'éléments de fixation et d'une interface de communication avec la commande numérique de la machine. La sonde est généralement installée sur la broche afin que la machine puisse la positionner avec précision sur la pièce à usiner.
Lors d'un cycle de palpage, la commande numérique déplace le palpeur selon une séquence programmée. Lorsque le palpeur détecte la surface ou la caractéristique recherchée, il renvoie un signal à la commande. La machine peut alors utiliser les informations recueillies pour calculer la position de la pièce ou effectuer le réglage de décalage nécessaire.
Une sonde CNC s'avère précieuse lorsque les pièces nécessitent un alignement précis, des réglages répétitifs ou une vérification en cours de production. Elle peut localiser automatiquement les caractéristiques importantes et définir les décalages d'origine, réduisant ainsi le temps de réglage manuel requis de la part de l'opérateur.
Le palpage permet également d'améliorer la régularité des opérations. Au lieu de se fier uniquement à des bords ou des points de référence identifiés manuellement, la machine peut suivre une routine de mesure programmée et appliquer les données obtenues au processus d'usinage.
Pour les pièces complexes, les applications à tolérances serrées ou les environnements de production où le temps de réglage et la répétabilité sont importants, une sonde CNC peut constituer un moyen pratique d'automatiser la mesure des pièces.
Avantages | Inconvénients |
Automatise le positionnement des pièces | Nécessite un investissement initial |
Contribue à réduire le travail de configuration manuelle | L'installation et l'intégration peuvent être nécessaires |
Prend en charge le réglage automatique du décalage de travail | Nécessite un étalonnage et des vérifications périodiques |
Peut prendre en charge l'inspection en cours de processus | Peut être inutile pour les travaux d'usinage simples. |
Améliore la cohérence de la configuration | Ajoute un autre système qui doit être entretenu |
L'intérêt d'une sonde CNC dépend en fin de compte de la fréquence à laquelle la machine nécessite des mesures sur la pièce, de la précision requise et du degré d'automatisation des opérations de réglage.

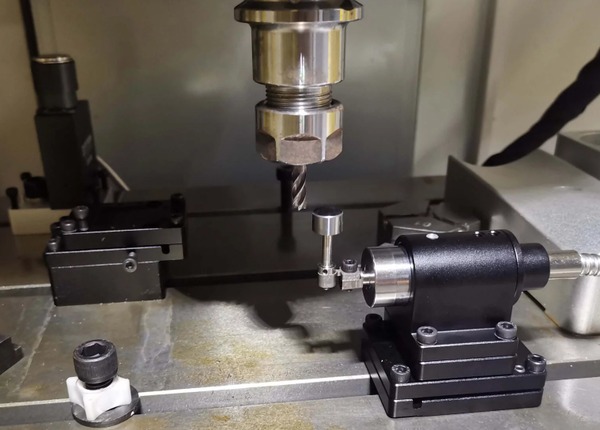

Bien que les systèmes de réglage d'outils et les palpeurs CNC automatisent tous deux la mesure sur un centre d'usinage vertical, ils sont conçus pour des tâches différentes. Un système de réglage d'outils mesure principalement l'outil de coupe, tandis qu'un palpeur CNC mesure ou positionne principalement la pièce à usiner.
Un dispositif de réglage d'outils permet de définir des données précises sur l'outil, telles que sa longueur et, selon le système, sa géométrie. Il peut également aider à identifier l'usure ou la casse de l'outil. Une sonde CNC, en revanche, sert à positionner la pièce, à définir les décalages d'usinage, à aligner la pièce et à effectuer des mesures spécifiques pendant ou après l'usinage.
Les régleurs d'outils se concentrent sur l'aspect outillage du processus d'usinage. Ils sont utiles lorsqu'une machine utilise plusieurs outils ou nécessite des changements d'outils fréquents.
sondes CNC Concentrez-vous sur le côté de la pièce. Elles sont utiles pour positionner les pièces avec précision, vérifier leurs caractéristiques et réduire les mesures manuelles.
Les deux systèmes doivent être compatibles avec la configuration machine et la commande numérique du centre d'usinage vertical (VMC). L'installation peut également nécessiter des logiciels, des cycles de palpage, des macros ou des interfaces spécifiques.
Le système adéquat dépend donc non seulement de ce qui doit être mesuré, mais aussi de la configuration de la machine et de la manière dont l'équipement sera intégré au flux de travail existant.
Le coût initial de chaque système peut varier en fonction de sa conception, de ses fonctionnalités et de son niveau d'automatisation. L'installation, l'étalonnage et la maintenance périodique peuvent également être nécessaires.
Plutôt que de se focaliser uniquement sur le prix d'achat, les commerces devraient prendre en compte la fréquence d'utilisation du système et la quantité de travail manuel, de temps d'installation et de rebuts potentiels qu'il permet de réduire.
Un système de réglage d'outils permet de réduire le temps nécessaire à la mesure et à la saisie manuelles des corrections d'outils. Une sonde CNC permet de réduire le temps nécessaire au positionnement d'une pièce et à la définition de ses corrections.
Utilisés correctement, les deux systèmes permettent d'homogénéiser les configurations et de réduire le besoin d'intervention de l'opérateur.
Facteur | Régleur d'outils | Sonde CNC |
Objectif principal | Mesure d'outil | Mesure de la pièce |
Objectif principal | Longueur et géométrie de l'outil | Emplacement et caractéristiques des pièces |
Réglage du décalage de travail | Ce n'est pas sa fonction principale | Application commune |
Contrôles d'usure/de casse des outils | Je peux soutenir cela | Ce n'est pas sa fonction principale |
Inspection en cours de production | Limité selon le système | Application commune |
Principal avantage de la configuration | Configuration des outils plus rapide | Configuration plus rapide de la pièce |
L'intérêt de ces systèmes ne se limite pas à la précision des mesures. Ils permettent également de gagner du temps et de réduire le travail manuel lié à la préparation et au suivi d'un VMC.
Le réglage manuel des outils et le positionnement des pièces peuvent considérablement allonger la durée de la préparation d'une machine. Les systèmes de réglage d'outils automatisent le réglage des outils, tandis que les palpeurs automatisent le positionnement des pièces et le réglage des décalages.
Le gain de temps réel dépend du nombre d'outils, de la complexité des pièces, de la fréquence de réglage et du processus de mesure remplacé.
La mesure automatisée réduit le nombre de tâches répétitives qu'un opérateur doit effectuer manuellement. Au lieu de mesurer chaque outil ou de localiser chaque caractéristique de la pièce à la main, la machine peut exécuter des cycles de mesure programmés.
Cela permet aux opérateurs de consacrer plus de temps à des activités telles que le chargement des pièces, le suivi de la production et la gestion des autres machines.
Des décalages d'outils incorrects, un mauvais alignement de la pièce et des problèmes d'outils non détectés peuvent engendrer des erreurs dimensionnelles. Ces erreurs peuvent entraîner des rebuts ou des retouches, notamment lors de l'usinage de composants coûteux ou complexes.
La mesure automatisée peut aider à identifier plus tôt certains problèmes liés à la configuration et aux outils, réduisant ainsi le risque de poursuivre la production avec des données incorrectes.
Les régleurs d'outils peuvent aider à détecter l'usure ou la casse des outils lorsque le système est configuré pour ces contrôles. Les palpeurs permettent de réduire le temps nécessaire au positionnement de la pièce et à la réalisation de certaines mesures en cours de processus.
Ensemble, ces capacités peuvent contribuer à minimiser les interruptions évitables et à rendre le processus d'usinage plus constant.
La réduction des temps de réglage, des rebuts, des retouches et des interventions inutiles de l'opérateur peut contribuer à diminuer les coûts de production globaux. Toutefois, les avantages financiers varient considérablement d'un atelier à l'autre.
Une entreprise produisant en grande série des pièces simples en petites séries peut tirer davantage profit de la mesure automatisée qu'un atelier fabriquant des pièces simples en petites quantités. Les économies potentielles doivent donc être évaluées en fonction de la charge de travail de la machine et des exigences de production.
La décision d'ajouter un système de réglage d'outils ou une sonde CNC doit être fondée sur les exigences réelles de l'opération d'usinage. Toutes les machines à centre vertical (VMC) ne nécessitent pas de mesure automatisée, mais ces systèmes peuvent s'avérer précieux lorsque le réglage manuel est long ou lorsque les erreurs de mesure ont un impact significatif sur la production.
Dans les environnements de production à haut volume, les mêmes opérations d'usinage sont souvent réalisées de manière répétée. Dans ce contexte, la mesure automatisée des outils et des pièces permet de réduire les tâches de réglage répétitives et d'améliorer la constance de la production.
Pour les productions en faible volume, cet investissement peut néanmoins se justifier lorsque les pièces sont complexes, coûteuses ou nécessitent des réglages fréquents.
Une machine d'usinage verticale (VMC) fréquemment configurée pour différentes tâches peut tirer profit de la mesure automatisée. Un dispositif de réglage d'outils peut accélérer la mesure des décalages d'outils, tandis qu'une sonde peut aider à déterminer la position de la pièce et les décalages d'usinage.
Plus ces tâches sont répétées, plus les gains de temps potentiels sont importants.
L'usinage de précision exige un positionnement fiable de l'outil et de la pièce. La mesure automatisée permet de réduire certaines variations liées au réglage manuel et de garantir des conditions d'usinage plus constantes.
Les pièces complexes nécessitent souvent de multiples réglages, outils et points de référence. De même, les erreurs de réglage peuvent s'avérer coûteuses pour les pièces onéreuses. Dans ces cas, la mesure et la vérification automatisées permettent un meilleur contrôle du processus.
Si l'usure ou la casse des outils peut affecter considérablement la qualité des pièces ou interrompre la production, un régleur d'outils doté de capacités de surveillance appropriées peut contribuer à prévenir certains problèmes liés aux outils.
Les ateliers qui s'orientent vers l'usinage automatisé ou sans surveillance peuvent bénéficier de systèmes de mesure permettant à la machine d'effectuer des contrôles de configuration et une surveillance des outils avec une intervention réduite de l'opérateur.
Déterminez les éléments à mesurer et les tâches manuelles qui engendrent le plus de retards ou d'erreurs. L'application doit déterminer si un dispositif de réglage d'outil, une sonde ou les deux sont appropriés.
Avant l'installation, vérifiez la compatibilité avec le centre d'usinage vertical (VMC), la commande numérique (CNC), l'outillage, le logiciel et les interfaces machine disponibles. Les exigences d'intégration peuvent varier d'un système à l'autre.
Des volumes de production plus élevés offrent généralement davantage de possibilités de rentabiliser l'investissement grâce à des gains de temps répétés. Les opérations à plus faible volume doivent se demander si l'équipement sera utilisé suffisamment fréquemment pour justifier son coût.
La précision et la répétabilité des mesures requises doivent correspondre aux exigences de l'application d'usinage. Les opérations plus exigeantes peuvent nécessiter des capacités de mesure plus avancées.
Le coût total doit inclure l'équipement lui-même ainsi que l'installation, l'intégration, l'étalonnage, la formation et la maintenance continue.
Les dispositifs de réglage et les palpeurs doivent être correctement étalonnés pour garantir des mesures fiables. Avant de faire votre choix, tenez compte des exigences de maintenance et de la disponibilité du support technique.
Au-delà du prix d'achat initial, il convient de prendre en compte les économies potentielles liées à des temps de réglage plus courts, une réduction du travail manuel, une diminution des erreurs et des rebuts, ainsi qu'une meilleure utilisation des machines, lors de l'évaluation de l'investissement.
Q : Que fait un régleur d'outils sur un VMC ?
A : Un régleur d'outils mesure automatiquement les outils de coupe et permet d'établir des décalages précis. Selon le système, il peut également détecter l'usure et la casse des outils.
Q : À quoi sert une sonde CNC ?
A: Une sonde CNC est principalement utilisée pour positionner et mesurer une pièce. Elle permet de définir les décalages d'usinage, d'aligner les pièces et d'effectuer certaines mesures en cours de processus.
Q : Quelle est la différence entre un régleur d'outils et une sonde ?
A: Un régleur d'outils se concentre principalement sur la mesure de l'outil de coupe, tandis qu'une sonde CNC se concentre principalement sur le positionnement et la mesure de la pièce à usiner.
Q : Une sonde CNC peut-elle mesurer la longueur d'un outil ?
A : Une sonde de pièce standard n'est pas conçue principalement pour la mesure de la longueur d'outil. La mesure de la longueur d'outil est généralement effectuée par un régleur d'outils dédié ou un système de mesure d'outils approprié.
Q : Chaque VMC a-t-elle besoin d'un régleur d'outils ?
R : Non. Le besoin dépend de la charge de travail de la machine, des changements d'outils, de la fréquence de réglage, des exigences de précision et du processus de production.
Q : Avez-vous besoin à la fois d'un régleur d'outils et d'une sonde ?
A : Pas nécessairement. Certaines opérations peuvent tirer profit d'un seul système, tandis que les applications complexes ou hautement automatisées peuvent justifier l'utilisation des deux.
Le choix entre un régleur d'outils, une sonde CNC ou les deux dépend des mesures que votre centre d'usinage vertical doit effectuer. Les régleurs d'outils se concentrent sur la mesure des outils de coupe, tandis que les sondes CNC permettent de positionner, d'aligner et de mesurer la pièce. Le choix optimal doit être guidé par la fréquence de réglage, le volume de production, les exigences de tolérance, la complexité des pièces et le volume de mesures manuelles.
Si votre centre d'usinage vertical (VMC) consacre beaucoup de temps à la mesure manuelle des outils, à l'alignement des pièces ou aux vérifications de configuration répétées, la mesure automatisée peut contribuer à réduire le temps de configuration et à améliorer la cohérence du processus.
Si vous envisagez d'acquérir un système de réglage d'outils ou une sonde CNC pour votre centre d'usinage vertical, n'hésitez pas à partager les caractéristiques de votre machine, les exigences relatives aux pièces et vos besoins de production avec l'équipe CNC YANGSEN. Nous vous aiderons à identifier la configuration de mesure la mieux adaptée à votre processus d'usinage.
