L'usinage CNC de dispositifs médicaux consiste à façonner des composants médicaux à l'aide de commandes numériques (CNC). La machine utilise des commandes programmées pour déplacer les outils de coupe exactement là où ils doivent aller. Ce processus enlève de la matière couche par couche jusqu'à obtenir la forme souhaitée. Par exemple, pour la création d'une prothèse de hanche en titane, une machine CNC peut usiner le matériau avec une précision telle qu'il épouse parfaitement la structure osseuse du patient.
La principale différence entre l'usinage CNC médical et l'usinage CNC standard réside dans le niveau de précision et de propreté. Une pièce standard de moteur automobile peut tolérer de petites imperfections, contrairement à une vis chirurgicale. Dans la production médicale, les pièces doivent être stériles, sans bavures et souvent plus petites qu'un grain de riz. C'est là qu'interviennent des techniques spécialisées comme le micro-fraisage et le tournage de type suisse. Ces méthodes permettent de fabriquer des composants minuscules et complexes sans compromettre la précision.
Le secteur médical repose sur la précision, et l'usinage CNC répond parfaitement à cette exigence. Chaque fois qu'un chirurgien prend un instrument ou qu'un patient reçoit un implant, la technologie CNC joue un rôle essentiel. Sans elle, produire des outils fiables, sûrs et précis serait quasiment impossible.
L'usinage CNC est essentiel à la fabrication de dispositifs médicaux, car il répond aux exigences strictes du secteur de la santé. Prenons l'exemple des implants orthopédiques, des implants dentaires et des instruments cardiovasculaires. Chacun d'entre eux doit non seulement répondre aux normes médicales, mais aussi à l'anatomie unique du patient. Les machines CNC rendent cela possible grâce à un contrôle assisté par ordinateur et une précision reproductible. Ce procédé réduit les erreurs humaines et améliore la sécurité des patients.
J'ai constaté que les hôpitaux et les fabricants de dispositifs médicaux accordent une grande importance à la biocompatibilité et à l'assurance qualité. Des normes comme ISO 13485 et FDA 21 CFR Part 820 régissent la fabrication et les tests des pièces médicales. L'usinage CNC aide les entreprises à respecter ces normes en leur permettant d'enregistrer, de tracer et de reproduire chaque étape. En cas de défaut, les ingénieurs peuvent remonter jusqu'au parcours exact de l'outil ou au numéro de lot.
Fraiseuses CNC sont les outils indispensables de la fabrication médicale. Ils découpent et façonnent des blocs solides de métal ou de plastique selon des géométries complexes. Pour la production d'articulations de hanche, d'implants de genou et d'instruments chirurgicaux, par exemple, le mouvement 5 axes de la machine lui permet d'atteindre tous les côtés sans repositionner la pièce. J'ai un jour observé une fraiseuse 5 axes tailler un implant de hanche en titane ; on aurait dit de la magie en action.
Ces machines sont réputées pour leur capacité à traiter les contours et les formes courbes. Ceci est particulièrement utile pour les implants qui doivent s'adapter parfaitement au corps humain. Chaque passage outil de coupe Enlève des microns de matière jusqu'à obtenir une surface lisse et précise. Le résultat est une pièce prête à être polie ou revêtue sans intervention manuelle importante.
Les tours, notamment les tours suisses, traitent des composants longs et fins comme des vis osseuses, des tiges et des cathéters. Le nom « suisse » vient de l'industrie horlogère suisse, où la précision est primordiale. Dans la production médicale, ce même niveau de précision est utilisé pour créer des dispositifs capables de rester en toute sécurité dans le corps humain pendant des années.
Ces machines peuvent traiter de très petits diamètres – parfois inférieurs au millimètre – et maintenir une concentricité parfaite. Ainsi, chaque filetage ou axe est parfaitement positionné. Leur fonctionnement est fascinant : la matière se déplace à la place de l'outil de coupe, ce qui réduit les vibrations et permet une précision extrême. C'est comme assister à un ballet, mais avec de l'acier.
Les machines à meuler et à polir terminent ce que d'autres commencent. Après le fraisage ou le tournage, de nombreuses pièces médicales nécessitent des surfaces brillantes pour éviter l'irritation des tissus. Le meulage élimine les imperfections microscopiques, tandis que le polissage apporte un brillant fin et réfléchissant. Pour les lames chirurgicales ou les implants, ce polissage final assure un contact plus doux et moins de frottements lors de l'utilisation.
Dans les salles blanches, ces machines de finition fonctionnent silencieusement et avec précision. J'ai vu des techniciens mesurer la surface finale à l'aide d'outils de réflexion de la lumière pour s'assurer qu'il ne reste aucune rayure. Ce niveau de perfection n'est pas seulement une question d'esthétique, mais aussi de sécurité.
L'électroérosion utilise des étincelles électriques pour façonner des matériaux trop durs pour les outils de coupe classiques, comme le titane ou l'acier inoxydable. Elle est idéale pour créer de petits trous, des cavités et des détails complexes sur les instruments chirurgicaux. L'absence de contact physique entre l'outil et le matériau permet d'obtenir des formes inaccessibles aux outils standards.
Ce procédé est particulièrement courant pour des outils tels que les pointes laparoscopiques, les vis orthopédiques et les micro-instruments. Observer une machine d'électroérosion à l'œuvre est étrangement apaisant : elle produit des milliers de minuscules étincelles, chacune enlevant une particule de métal. Lentement, la pièce finale émerge, avec une précision de l'ordre de quelques fractions de micron.

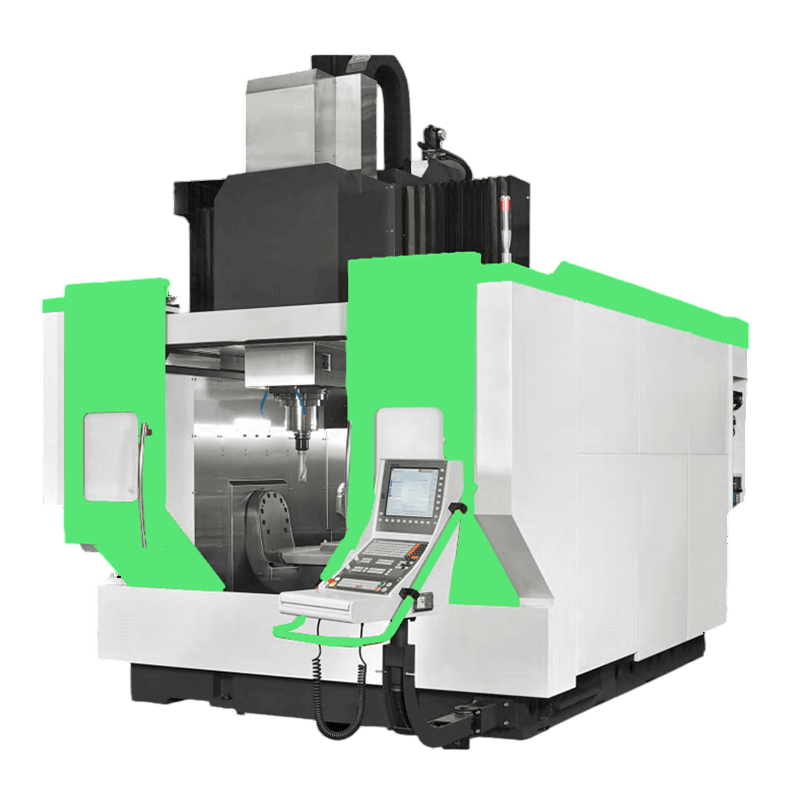

Les centres multiaxes combinent le fraisage, le tournage et le perçage en une seule machine. Cette configuration permet de gagner du temps en éliminant les réglages multiples. Elle est idéale pour les implants orthopédiques, les piliers dentaires et les gabarits chirurgicaux sur mesure. Lors de ma visite dans une usine fabriquant des implants rachidiens, j'ai constaté qu'une seule machine multiaxes pouvait produire un ensemble complet de pièces en une seule fois.
Le principal avantage de l'usinage multiaxes réside dans la précision et l'efficacité. En usinant une pièce sous tous les angles sans interruption, on minimise les défauts d'alignement. Ainsi, le composant final ne nécessite que peu, voire aucun, réglage avant inspection.
Lors de ma première visite dans un atelier d'usinage médical, j'ai été surpris par le nombre de pièces médicales différentes issues de machines CNC. Presque tous les composants métalliques ou plastiques utilisés dans les hôpitaux et les cabinets médicaux sont probablement passés par l'un de ces systèmes de précision. Voici comment l'usinage CNC s'intègre à divers domaines médicaux :
L'usinage CNC est utilisé pour fabriquer des articulations de la hanche, des cages vertébrales, des vis osseuses et des implants de genou.
• Ces pièces doivent s’adapter à la structure osseuse du patient avec une précision extrême.
• Le titane et les alliages cobalt-chrome sont les matériaux les plus courants en termes de résistance et de biocompatibilité.
• La finition lisse réduit la friction et prévient l’irritation des tissus.
• J'ai un jour tenu une prothèse de hanche terminée : elle était si polie qu'elle reflétait la lumière comme un miroir. Cette surface n'était pas seulement esthétique ; elle permet à l'implant de se déplacer en douceur dans le corps.

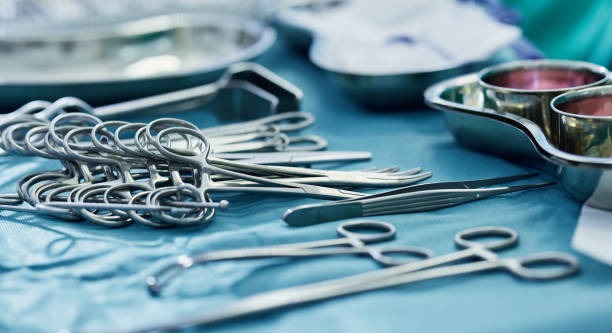

• Les instruments tels que les pinces, les scalpels, les pinces et les guides de perçage s'appuient sur la précision CNC pour une netteté et une forme constantes.
• L'usinage CNC garantit que chaque pièce est équilibrée et fonctionne de manière fiable pendant la chirurgie.
• L’acier inoxydable et le titane sont souvent utilisés car ils supportent les stérilisations répétées sans dommage.
• Les inspections au laser confirment que chaque bord est net et lisse.
• En regardant ces pièces être vérifiées sous des loupes, j’ai réalisé que les chirurgiens comptent sur la perfection à chaque fois.
• Les machines CNC créent des couronnes, des piliers et des implants dentaires qui s'adaptent parfaitement à la bouche du patient.
• Les dentistes peuvent envoyer des scans 3D directement au fabricant pour un usinage le jour même.
• Les matériaux comprennent la céramique, l’acier inoxydable et le titane.
• Ces machines coupent avec une telle précision que les pièces dentaires n’ont souvent besoin que d’un léger polissage avant utilisation.
• J’ai vu une fois une machine usiner une couronne à partir d’un bloc de céramique. Cela a pris moins de dix minutes et l’ajustement était parfait.
• Le micro-usinage CNC produit des boîtiers de stimulateurs cardiaques, des micro-valves, des micro-outils chirurgicaux et des stents.
• Ces pièces sont souvent plus petites qu’un ongle mais doivent fonctionner de manière fiable pendant des années à l’intérieur du corps humain.
• Des matériaux comme le titane et l’acier inoxydable résistent à la corrosion et maintiennent la stabilité des fluides corporels.
• Les ingénieurs disent souvent : « Si vous pouvez voir le défaut, il est déjà trop gros. » Cela résume la précision nécessaire ici.
• Chaque étincelle, coupe ou polissage est contrôlé avec une précision micrométrique pour éviter toute erreur.
• L'usinage CNC prend également en charge les machines IRM, les scanners CT et les systèmes de chirurgie robotisée.
• Les composants comprennent des supports, des cadres, des bras d'instruments et des boîtiers de capteurs.
• Ces pièces doivent rester stables et sans vibrations pour des résultats de test précis.
• L'aluminium et les plastiques haute performance sont privilégiés pour leur légèreté et leur résistance.
• J'ai remarqué que même le plus petit support ou support à l'intérieur d'un scanner doit répondre à des normes de taille exactes : c'est ainsi que les machines continuent de produire des lectures fiables pendant des années.
• Les machines CNC créent des articulations, des douilles et des connecteurs prothétiques personnalisés qui améliorent la mobilité des patients.
• Les designs personnalisés permettent un meilleur ajustement et un meilleur confort pour un port quotidien.
• Le fraisage avancé à 5 axes permet d'obtenir des surfaces courbes naturelles qui s'alignent parfaitement avec les contours du corps.
• La combinaison de l’usinage du métal et du polymère offre une résistance sans ajouter de poids.
• Il est réconfortant de voir comment la technologie transforme les matières premières en dispositifs de soutien qui changent la vie.
• L'usinage CNC produit des bras, des articulations et des effecteurs terminaux pour les chirurgies assistées par robot.
• Ces pièces doivent se déplacer avec précision et fluidité, sans aucun jeu mécanique.
• L'acier inoxydable et l'aluminium léger sont utilisés pour la stabilité et la réactivité.
• Chaque joint subit plusieurs tests de tolérance avant l'assemblage final.
• J'ai vu un jour un composant d'un bras de robot échouer à l'inspection parce qu'il était décalé de 0,0005 mm. L'ingénieur a simplement souri et a dit : « C'est pour ça que nous vérifions. »
Le titane est le matériau phare des matériaux médicaux. Résistant et léger, il ne rouille pas et ne provoque pas de réactions allergiques. On le retrouve dans les implants, les vis osseuses et même les articulations artificielles. Son inconvénient ? Il est difficile à usiner. L'usinage du titane nécessite des outils tranchants et des vitesses réduites pour éviter la surchauffe. Mais une usinage correct permet d'obtenir un composant qui dure des décennies dans le corps.

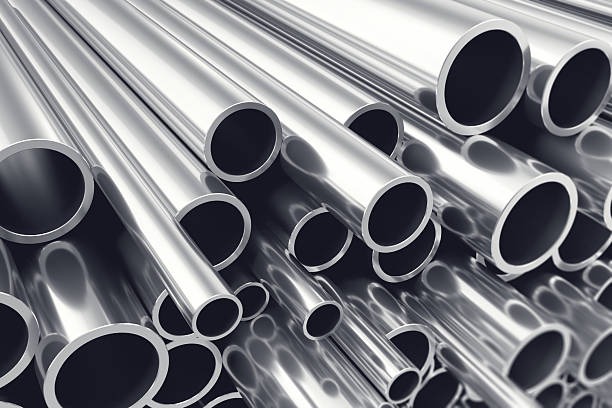

L'acier inoxydable reste un choix populaire pour les instruments chirurgicaux réutilisables, car il est durable, abordable et facile à stériliser. Des nuances comme le 316L et le 17-4PH résistent à la corrosion et supportent une exposition répétée à la chaleur et aux produits chimiques de nettoyage. Des machines CNC les façonnent en lames, pinces et autres composants durables.
Les alliages d'aluminium sont principalement utilisés dans les composants non implantables, tels que les équipements de diagnostic ou les boîtiers d'appareils. Légers et conducteurs de chaleur, ils sont parfaits pour les machines nécessitant un refroidissement optimal. Leur usinage est également facile, ce qui permet de réduire les coûts.
Les plastiques comme le PEEK, le PTFE, l'Ultem et le Delrin sont largement utilisés pour les composants non implantables tels que les plateaux chirurgicaux, les fixations et les manches d'instruments. Le PEEK, en particulier, est un matériau privilégié pour les implants temporaires en raison de sa solidité et de sa résistance aux produits chimiques.
Certaines pièces nécessitent des matériaux spéciaux comme le Nitinol, un alliage à mémoire de forme capable de reprendre sa forme initiale après pliage, ou la céramique médicale, résistante à l'usure et à la chaleur. Ces matériaux sont souvent utilisés dans les applications dentaires et orthopédiques.
Lors du développement de nouveaux dispositifs médicaux, les concepteurs ont besoin de prototypes rapidement. L'usinage CNC permet de créer un prototype prêt à être testé en quelques heures seulement. Cela permet aux équipes de vérifier le fonctionnement, l'ajustement et la conception avant de passer à la production complète.
Une fois qu'un prototype a passé tous les tests, la production à grande échelle démarre. Des machines CNC à grande vitesse exécutent plusieurs pièces simultanément, conservant la même précision sur des milliers d'unités. L'automatisation garantit la cohérence tout en réduisant les manipulations.
Après l'usinage, les pièces médicales subissent des étapes de finition telles que l'ébavurage, le polissage, l'électropolissage, la passivation ou l'anodisation. Ces procédés éliminent les arêtes vives, lissent les surfaces et préparent la pièce à la stérilisation. Pour les implants, la finition de surface peut même améliorer la liaison tissulaire avec le matériau.
S'il y a une chose que j'ai apprise en côtoyant des machinistes médicaux, c'est que le mot « assez proche » n'existe pas dans leur vocabulaire. La précision n'est pas seulement attendue, elle est exigée. Dans le domaine médical, une petite erreur peut entraîner un problème majeur ; le contrôle qualité est donc presque un processus sacré.
L'usinage CNC pour dispositifs médicaux se concentre sur des tolérances aussi strictes que ±0,001 mm. Pour mettre les choses en perspective, c'est plus petit qu'un grain de poussière. Chaque pièce est mesurée avec précision à l'aide d'outils tels que des machines à mesurer tridimensionnelles (MMT), des scanners optiques et des micromètres laser. Ces instruments vérifient chaque courbe, arête et angle afin de confirmer que chaque composant est conforme aux spécifications de conception.
• Précision et répétabilité extrêmes
• Compatibilité avec les matériaux biocompatibles
• Flexibilité pour des conceptions personnalisées et spécifiques au patient
• Prototypage rapide et mise sur le marché plus rapide
• Environnement de fabrication propre et sûr
• Réduction des erreurs humaines et du gaspillage
• Évolutivité du prototype à la production
• Choisissez une entreprise certifiée ISO 13485 pour la fabrication médicale.
• Assurez-vous qu'ils respectent la norme FDA 21 CFR Part 820 en matière de qualité et de documentation.
• Demandez des preuves d’audits réguliers et de registres d’inspection.
• Vérifiez qu’ils peuvent manipuler le titane, l’acier inoxydable et les polymères de qualité médicale.
• Recherchez des ateliers qui utilisent des outils et des liquides de refroidissement dédiés pour éviter la contamination.
• Renseignez-vous sur les projets antérieurs impliquant des implants ou des pièces chirurgicales.
• Le partenaire doit disposer de machines multi-axes, de tours suisses et de configurations de micro-usinage.
• Les installations d’usinage en salle blanche sont un signe fort de professionnalisme.
• Les outils d’inspection et de mesure automatisés ajoutent une autre couche de fiabilité.
• Chaque composant doit être traçable du début à la fin.
• Les audits internes et les journaux d’inspection garantissent une cohérence continue.

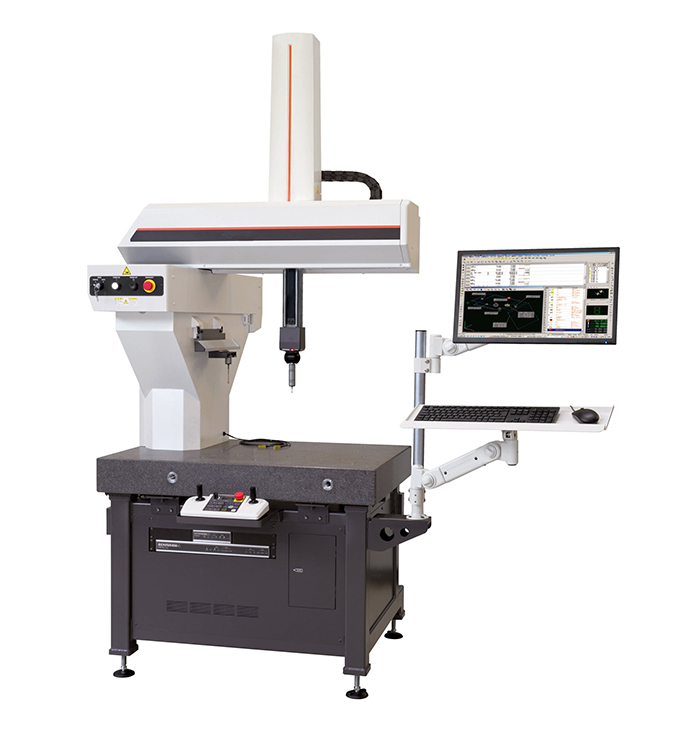

• Demandez-leur s’ils utilisent une MMT ou un scanner laser pour la vérification des pièces.
• Consultez les études de cas ou les témoignages de clients d’hôpitaux et de fournisseurs médicaux.
• Visitez leurs installations si possible : la propreté et l’organisation en disent long.
• Une véritable expérience en usinage de qualité médicale doit être visible dans leurs travaux antérieurs.
Après avoir constaté le soin et le souci du détail apportés à chaque étape de l'usinage CNC de dispositifs médicaux, j'en suis venu à le considérer à la fois comme un art et une science. Ces machines peuvent paraître ordinaires, mais elles portent en elles la responsabilité de vies humaines. La précision n'est pas seulement une question de chiffres, c'est une question de confiance.
Alors, la prochaine fois que vous entrez dans un hôpital et que vous voyez un implant métallique ou un outil chirurgical brillant, rappelez-vous qu'il n'est pas simplement apparu : il a été soigneusement conçu, vérifié et perfectionné grâce à l'usinage CNC.
