Une fraiseuse CNC (fraiseuse à commande numérique par ordinateur) est un outil d'usinage avancé qui utilise des commandes informatisées pour découper et façonner les matériaux avec précision. Contrairement au fraisage traditionnel, les fraiseuses CNC suivent des instructions programmées pour produire des pièces complexes avec une précision et une régularité exceptionnelles.
Cet article explique la définition et le principe de fonctionnement d'une fraiseuse CNC, en décrivant son fonctionnement, ses principaux composants et ses applications courantes dans l'industrie manufacturière moderne. Que vous soyez débutant ou professionnel, ce guide vous aidera à comprendre les fondamentaux du fraisage CNC et son rôle dans la production de précision.
Une fraiseuse CNC (abréviation de « Computer Numerical Control Milling Machine ») est un équipement d'usinage qui enlève de la matière d'une pièce avec une grande précision grâce à des outils de coupe rotatifs. Le terme « CNC » signifie que chaque mouvement de la machine, comme la rotation de la broche, le changement d'outil et le positionnement de la table, est contrôlé par un programme informatique plutôt que manuellement.
Contrairement aux fraiseuses traditionnelles, qui dépendent fortement des compétences de l'opérateur, les fraiseuses CNC suivent des instructions numériques prédéfinies, générées par des logiciels de CAO (Conception Assistée par Ordinateur) et de FAO (Fabrication Assistée par Ordinateur). Cela leur permet de produire des formes complexes, des tolérances strictes et des résultats reproductibles de manière constante.
Dans la fabrication moderne, Fraiseuses CNC Elles sont largement utilisées pour créer des pièces en métal, en plastique ou en matériaux composites. Leur capacité à allier précision, rapidité et automatisation les rend indispensables dans des secteurs tels que l'aérospatiale, l'automobile, le médical et l'ingénierie de précision.
Le principe de fonctionnement d'une fraiseuse CNC repose sur la précision contrôlée par ordinateur. Chaque processus d'usinage commence par une conception numérique réalisée dans un logiciel de CAO. Cette conception est ensuite convertie en programme FAO, qui génère un ensemble d'instructions en code G, le langage qui indique précisément à la machine CNC comment déplacer, découper et façonner la matière.
En fonctionnement, le contrôleur CNC lit ces codes et commande la broche et les outils de coupe de la machine selon plusieurs axes (généralement X, Y et Z). La broche fait tourner l'outil de coupe à grande vitesse, tandis que la table ou la pièce se déplace en conséquence pour enlever la matière couche par couche. Cette coordination automatisée permet à la fraiseuse de réaliser des coupes extrêmement précises et des géométries complexes, difficiles, voire impossibles, à réaliser manuellement.
Un cycle de fraisage CNC typique comprend plusieurs étapes :
Conception et programmation – Créez le modèle de pièce et générez le G-code.
Installation – Montez la pièce et sélectionnez les outils de coupe appropriés.
Usinage – Le système CNC exécute des mouvements programmés pour l’enlèvement de matière.
Inspection – Mesurer et vérifier les dimensions et la qualité de surface de la pièce finie.
Ce processus contrôlé, étape par étape, garantit une précision, une répétabilité et une efficacité élevées, faisant du fraisage CNC une technologie de base dans la fabrication et le prototypage avancés.

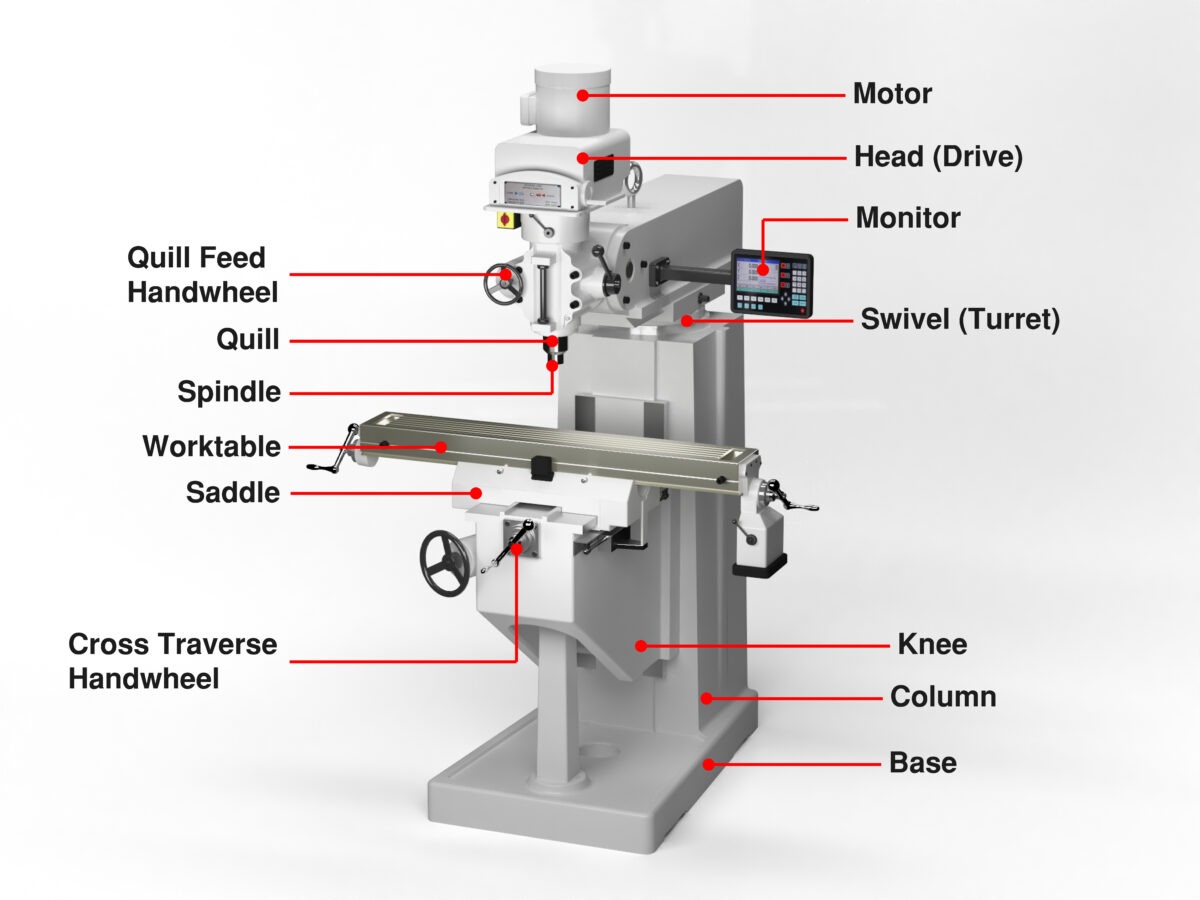

Une fraiseuse CNC est composée de plusieurs composants clés qui fonctionnent ensemble pour garantir des performances d'usinage précises et stables. La compréhension de ces composants permet aux opérateurs et aux ingénieurs d'optimiser l'efficacité et la précision de la machine.
Broche – La broche est le cœur de la fraiseuse CNC. Elle maintient et fait tourner l'outil de coupe à grande vitesse, fournissant la puissance nécessaire à l'enlèvement de matière. La vitesse, la stabilité et la précision de la broche influencent directement la qualité de l'usinage.
Porte-outil et changeur d'outils – Le porte-outil relie l'outil de coupe à la broche, tandis que le changeur d'outils automatique permet à la machine de changer d'outil en cours de fonctionnement sans intervention manuelle. Cela améliore l'efficacité et la flexibilité de la production.
Table de travail – La table supporte et positionne la pièce. Elle se déplace le long des axes X et Y, permettant un positionnement précis lors des opérations de coupe.
Servomoteurs et système d'entraînement – Ces composants contrôlent le mouvement de la broche et de la table. Ils assurent un mouvement fluide et précis sur chaque axe, conformément aux commandes programmées.
Contrôleur CNC – Souvent appelé le « cerveau » de la machine, le contrôleur interprète les instructions du code G et coordonne tous les mouvements de la broche, des axes et du changeur d’outils.
Système d'arrosage et d'évacuation des copeaux – Le liquide de refroidissement maintient une température stable dans la zone de coupe, prévenant ainsi l'usure de l'outil. Parallèlement, le système d'évacuation des copeaux élimine les débris pour garantir un environnement de travail propre et efficace.
Ensemble, ces composants permettent aux fraiseuses CNC de réaliser un usinage à grande vitesse et de haute précision pour une large gamme d'applications industrielles.
Il existe plusieurs types de fraiseuses CNC, chacune conçue pour des applications et des niveaux de précision spécifiques. Comprendre ces types aide les fabricants à choisir la machine adaptée à leurs besoins de production.
La broche est orientée verticalement, coupant vers le bas sur la pièce.
Idéal pour l'usinage général et les pièces de petite et moyenne taille.
Couramment utilisé dans des industries telles que l'automobile, l'électronique et le prototypage.

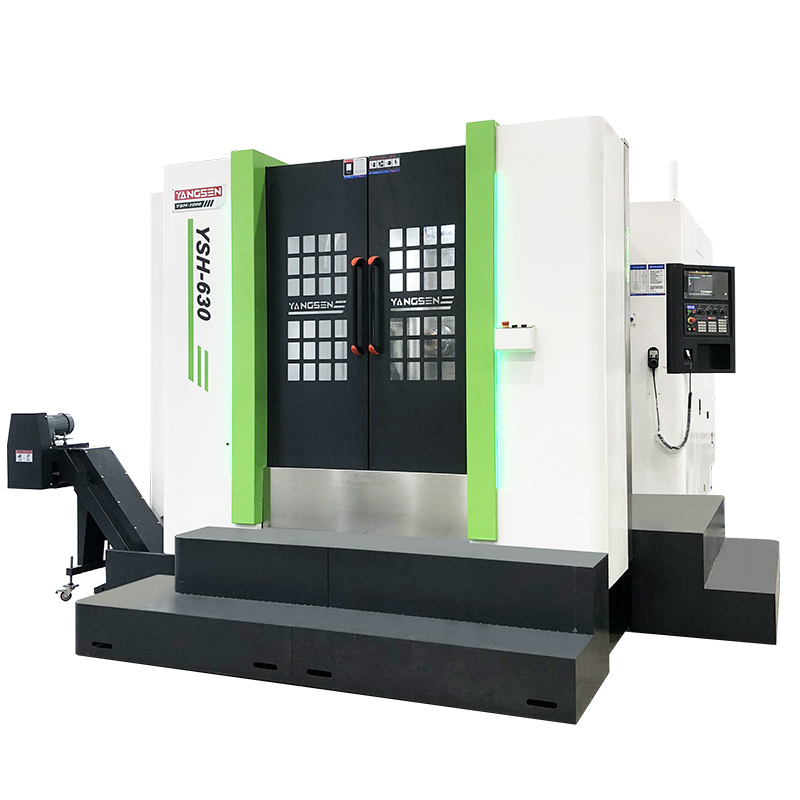

La broche est horizontale, ce qui permet de couper sur plusieurs côtés d'une pièce.
Convient pour l'usinage intensif et la production en grande série.
Assure une meilleure évacuation des copeaux et une meilleure stabilité pour les pièces plus grandes.
Peut déplacer la broche et la table le long de cinq axes différents simultanément.
Parfait pour les géométries complexes, les composants aérospatiaux et la fabrication de moules.
Réduit le temps de configuration et améliore la précision d'usinage des pièces complexes.

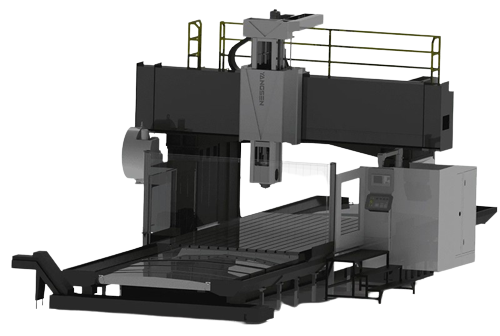

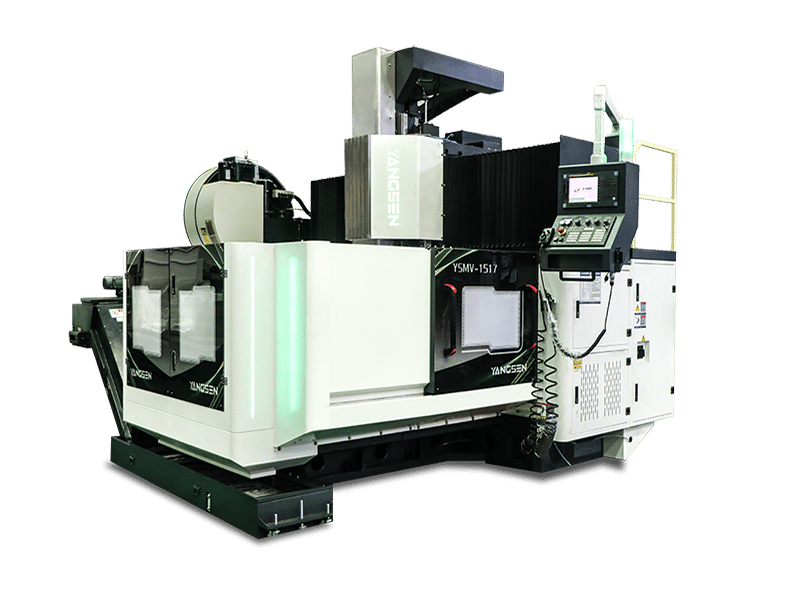

Grandes machines avec structure en forme de pont, adaptées aux très grandes pièces.
Utilisé dans des industries telles que la construction navale, l'aérospatiale et la machinerie lourde.
Machines à encombrement réduit pour travaux légers et de précision.
Courant dans les milieux éducatifs, les petits ateliers et les laboratoires de prototypage.
Les fraiseuses CNC sont largement utilisées dans de nombreux secteurs grâce à leur précision, leur efficacité et leur flexibilité. Parmi leurs principales applications, on peut citer :
Fabrication d'aubes de turbine, de carters de moteurs et de composants structurels.
Une haute précision et des tolérances serrées sont essentielles pour la sécurité et les performances.
Production de moules, de boîtes de vitesses, de pièces de moteur et de composants personnalisés.
Les fraiseuses CNC améliorent l’efficacité et garantissent une qualité constante pour une production à grand volume.
Fabrication d'implants, d'instruments chirurgicaux et de prothèses.
Permet des géométries complexes et des dimensions précises indispensables à la sécurité des patients.
Production de boîtiers, de dissipateurs thermiques, de connecteurs et de circuits imprimés.
Les petites pièces détaillées nécessitent la précision fournie par le fraisage CNC.
Création de moules, de matrices et de montages de précision pour la fabrication.
Le fraisage CNC permet des cycles de production plus rapides avec un réglage manuel minimal.
Production rapide de prototypes pour les tests et la validation de la conception.
Permet une itération et une modification rapides avant la production en série.
En tirant parti du fraisage CNC, les entreprises de ces secteurs obtiennent une plus grande précision, réduisent les erreurs et augmentent la productivité, ce qui en fait une technologie essentielle dans la fabrication moderne.
Les fraiseuses CNC offrent une précision et une répétabilité élevées, permettant aux fabricants de produire des pièces de qualité constante. Ce niveau de précision est essentiel pour des secteurs comme l'aéronautique, l'automobile et les dispositifs médicaux, où même des écarts mineurs peuvent entraîner des problèmes majeurs.
L'automatisation du fraisage CNC améliore considérablement l'efficacité et réduit les erreurs humaines. Le fraisage multiaxes permet de créer des géométries complexes avec un nombre réduit de réglages, ce qui permet de gagner du temps et de réduire les coûts de main-d'œuvre tout en garantissant des résultats homogènes d'un cycle de production à l'autre.
De plus, les fraiseuses CNC sont très polyvalentes et peuvent travailler avec une large gamme de matériaux, notamment les métaux, les plastiques et les composites. Elles conviennent aussi bien à la production de prototypes qu'à la fabrication à grande échelle, alliant rapidité, flexibilité et fiabilité pour optimiser la productivité globale.
Fonctionnalité | Fraisage CNC | tournage CNC |
Mouvement | L'outil tourne ; la pièce se déplace | La pièce tourne ; l'outil est immobile |
Pièces typiques | Formes complexes, surfaces planes | Pièces cylindriques ou symétriques |
Axes | Généralement 3 à 5 axes | Généralement 2 à 3 axes |
Complexité de la configuration | Moyen à élevé | Moyen |
Meilleur cas d'utilisation | Pièces multifaces et détaillées | Composants ronds, production en grande série |
Le choix de la fraiseuse CNC idéale dépend de plusieurs facteurs clés, notamment vos besoins de production, votre budget et les matériaux que vous utilisez. Tout d'abord, choisissez le type de fraiseuse (verticale, horizontale ou 5 axes) en fonction de la complexité des pièces et de la précision requise. Les fraiseuses verticales sont polyvalentes et adaptées à l'usinage général, tandis que les fraiseuses horizontales et 5 axes sont plus adaptées à la fabrication de composants plus volumineux ou plus complexes.
Ensuite, évaluez les spécifications de la machine, telles que la vitesse de broche, la course des axes, la taille de la table et la capacité de charge. Ces facteurs déterminent la taille des pièces que vous pouvez usiner, les matériaux que vous pouvez usiner et l'efficacité globale de la production. Pour les pièces en grande série ou de précision critique, investir dans une machine multi-axes et plus rigide garantira de meilleures performances et une meilleure répétabilité.
Enfin, pensez à la compatibilité logicielle, au support et à la maintenance. Assurez-vous que le contrôleur CNC est compatible avec votre logiciel de CFAO et que le fabricant fournit un support technique et des pièces de rechange fiables. Une machine bien supportée réduit les temps d'arrêt et les coûts à long terme. En évaluant soigneusement ces facteurs, vous pourrez choisir une fraiseuse CNC qui optimisera votre productivité, votre qualité et votre retour sur investissement.
Un entretien adéquat et un fonctionnement sûr sont essentiels pour garantir la longévité et les performances des fraiseuses CNC. Un nettoyage et une lubrification réguliers des pièces mobiles préviennent l'usure et préservent la précision, tandis que la vérification des porte-outils, des broches et des tables de travail garantit un usinage stable et précis.
Les opérateurs doivent surveiller l'usure des outils et le calibrage de la machine afin d'éviter les défauts et de maintenir une qualité constante. L'utilisation d'outils de coupe adaptés et le remplacement régulier des composants usés permettent d'éviter d'endommager la machine et la pièce.
La sécurité est tout aussi importante. Respectez toujours les procédures d'utilisation standard, portez l'équipement de protection individuelle approprié et assurez-vous que les arrêts d'urgence et les protections de la machine sont fonctionnels. Le respect des calendriers de maintenance et des consignes de sécurité prolonge non seulement la durée de vie de la machine, mais garantit également une production efficace, fiable et sûre.
Comprendre la définition et le principe de fonctionnement d'une fraiseuse CNC est essentiel pour toute personne impliquée dans la fabrication moderne. Les fraiseuses CNC allient précision, automatisation et polyvalence pour produire efficacement des pièces de haute qualité, ce qui les rend indispensables dans des secteurs tels que l'aéronautique, l'automobile, le médical et l'électronique.
Choisir la bonne machine, l'entretenir correctement et respecter les consignes de sécurité garantissent des performances constantes et une fiabilité à long terme. Pour les entreprises souhaitant améliorer leur productivité et réduire les erreurs de production, investir dans une solution d'usinage CNC de haute qualité est une décision stratégique.
