Les machines à commande numérique par ordinateur (CNC) sont devenues la base de la fabrication moderne, permettant des processus d'usinage précis, automatisés et efficaces. Elles sont utilisées dans divers secteurs, notamment l'automobile, l'aérospatiale, l'électronique et l'ingénierie générale, pour produire des pièces avec une grande précision et une grande régularité.
Comprendre les différents types de machines CNC est essentiel pour choisir l'équipement adapté aux exigences de production spécifiques. Chaque catégorie (fraiseuses, tours, perceuses, rectifieuses, machines de découpe, etc.) répond à des besoins distincts et offre des avantages uniques en termes de précision, de vitesse et de compatibilité des matériaux.
Une machine CNC (machine à commande numérique par ordinateur) est un outil automatisé qui utilise la programmation informatique pour contrôler les opérations d'usinage avec une grande précision. Au lieu d'être actionnée manuellement par un opérateur, la machine CNC suit des instructions codées, souvent écrites en code G, pour déplacer les outils de coupe ou les pièces à usiner le long de trajectoires définies.
Les machines à commande numérique (CNC) sont largement utilisées pour réaliser des opérations de fabrication complexes telles que le fraisage, le tournage, le perçage et la rectification, permettant aux fabricants de produire des pièces avec une précision, une répétabilité et une rapidité exceptionnelles. Chaque mouvement, changement d'outil et vitesse d'avance est contrôlé automatiquement, garantissant une qualité constante même pour les grandes séries de production.
Le concept d'usinage CNC a évolué à partir des systèmes de commande manuels traditionnels au milieu du XXe siècle, lorsque des bandes perforées et des codes numériques ont été utilisés pour la première fois pour automatiser la découpe des métaux. Aujourd'hui, la technologie CNC intègre des systèmes de commande avancés, des capteurs et même l'intelligence artificielle pour améliorer la stabilité et l'efficacité des processus.
Dans les usines modernes, les machines CNC ne se limitent pas à la découpe des métaux. Elles sont également utilisées pour les plastiques, les composites, la céramique et le bois, ce qui les rend indispensables dans des secteurs tels que l'automobile, l'aérospatiale, le médical et l'électronique.
En substance, les machines CNC ont transformé la façon dont les fabricants abordent l'ingénierie de précision, comblant ainsi le fossé entre le savoir-faire humain et l'automatisation numérique.
Les machines CNC se déclinent en de nombreux types, chacun étant conçu pour des opérations d'usinage et des exigences de matériaux spécifiques. Elles diffèrent par leur structure, la configuration de leurs outils et le type de mouvement qu'elles effectuent : linéaire, rotatif ou une combinaison des deux. Vous trouverez ci-dessous une liste exhaustive des types de machines CNC les plus courants, ainsi que leurs principales fonctions et leurs applications typiques.
Type de machine CNC | Fonction principale | Applications courantes |
Fraiseuse CNC | Enlève la matière à l'aide d'outils de coupe rotatifs le long de plusieurs axes (X, Y, Z). | Moules, matrices, pièces de précision, boîtiers métalliques |
Tour CNC | Il fait tourner la pièce à usiner tandis qu'un outil de coupe stationnaire la façonne. | Arbres, bagues, fixations, pièces cylindriques |
Perceuse CNC | Crée des trous de profondeur et de diamètre précis à l'aide de forets automatisés | Blocs-moteurs, plaques et composants mécaniques |
Rectifieuse CNC | Utilise des meules abrasives pour la finition de surface et les tolérances de précision. | Affûtage d'outils, finition de surface, composants de roulements |
Aléseuse CNC | Agrandit ou finit les trous existants avec une grande précision | Cylindres de moteur, grandes pièces moulées, pièces de machines lourdes |
Machine de découpe plasma CNC | Découpe les matériaux conducteurs d'électricité grâce à un arc plasma à haute température | Fabrication de tôlerie, châssis automobiles |
Machine de découpe laser CNC | Utilise des faisceaux laser focalisés pour une découpe et une gravure précises et rapides | Feuilles de métal minces, électronique, signalétique, composants de précision |
Machine d'électroérosion à commande numérique (CNC EDM) | Enlève de la matière par décharges électriques entre l'outil et la pièce à usiner | Matériaux durs, moules, matrices, composants aérospatiaux |
Routeur CNC | Découpe et façonne les matériaux souples à l'aide d'outils rotatifs | Bois, plastique, mousse, pièces composites |
Machine de gravure CNC | Utilisé pour la gravure de précision, le marquage et la découpe de motifs fins | Bijoux, marquage de moules, plaques signalétiques, logos |
Centre d'usinage CNC | Un système multifonctionnel combinant fraisage, perçage, taraudage et changement d'outil | Composants de précision, fabrication en grande série |
Machine CNC 5 axes | Offre un usinage multidirectionnel avancé pour les géométries complexes | Aérospatiale, implants médicaux, pales de turbines |
Les machines CNC peuvent aller de simples modèles à 2 axes à des centres d'usinage complexes à 5 axes ou multitâches intégrant le tournage et le fraisage. Le choix du modèle dépend de la précision requise, du type de matériau, du volume de production et de la complexité des pièces.
Parmi tous les types de machines à commande numérique (CNC), les fraiseuses CNC sont considérées comme les plus polyvalentes et les plus utilisées dans la fabrication moderne. Elles fonctionnent en faisant tourner des outils de coupe autour de plusieurs axes (généralement X, Y et Z) pour enlever de la matière d'une pièce fixe et lui donner la forme géométrique souhaitée.
Les fraiseuses CNC sont principalement classées en configurations verticales et horizontales :

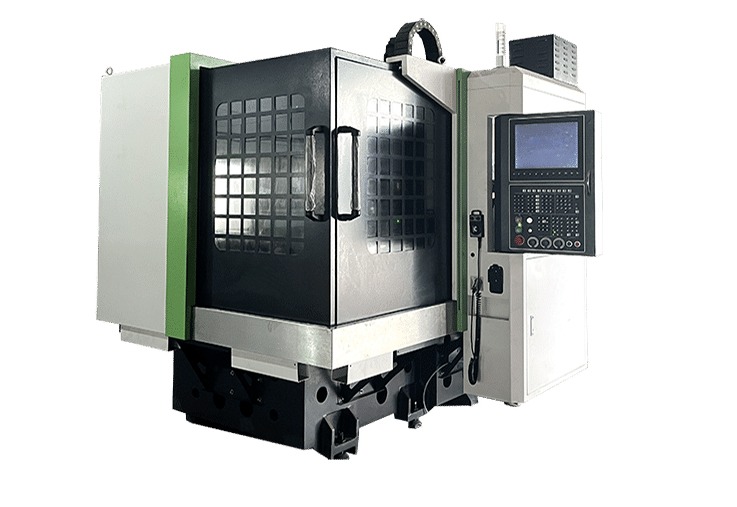

Centres d'usinage verticaux (VMC) :
Dotées d'une broche verticale, ces machines sont idéales pour la fabrication de pièces de précision, de moules et d'outils de découpe, offrant une excellente visibilité et une grande accessibilité.

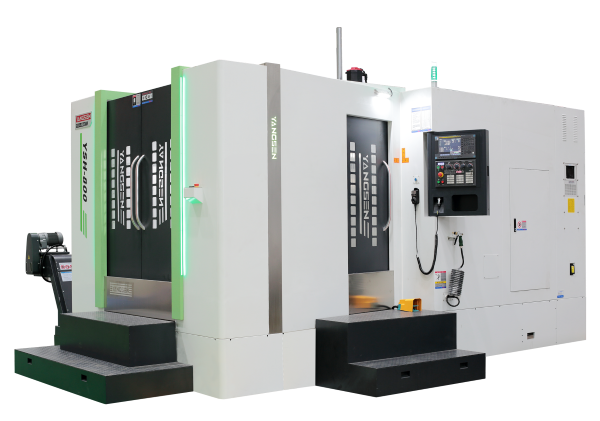

Centres d'usinage horizontaux (CMH) :
Disposer d'une broche positionnée horizontalement permet une évacuation des copeaux assistée par gravité et une meilleure efficacité dans l'usinage de pièces grandes ou lourdes.
Les modèles avancés, tels que les fraiseuses CNC 5 axes, offrent des mouvements de rotation supplémentaires, permettant l'usinage de surfaces complexes en une seule opération. Ceci réduit le temps de réglage, accroît la précision et s'avère particulièrement précieux pour des secteurs comme l'aérospatiale, la fabrication de dispositifs médicaux et la production de moules de haute précision.
Les principaux facteurs de performance des fraiseuses CNC comprennent la vitesse de broche, l'avance, la course et la capacité d'outillage. Les systèmes modernes sont souvent équipés de changeurs d'outils automatiques (ATC) et de broches à grande vitesse permettant l'utilisation simultanée de plusieurs outils.
machines de tournage CNC, communément appelées Tours CNCLes tours CNC sont conçus pour produire des pièces à symétrie de révolution avec une précision exceptionnelle. Contrairement aux fraiseuses, qui déplacent l'outil de coupe autour d'une pièce fixe, les tours CNC font tourner la pièce tandis qu'un outil de coupe fixe enlève de la matière. Ils sont ainsi parfaitement adaptés à la fabrication d'arbres, de bagues, de fixations et de composants cylindriques exigeant un état de surface élevé et des tolérances serrées.
Les tours CNC modernes sont généralement classés selon le nombre d'axes contrôlés et leurs capacités d'usinage :
Tours CNC à 2 axes :
Il s'agit du modèle standard, doté de deux axes de contrôle : X et Z. Il permet d'effectuer avec une grande efficacité des opérations essentielles telles que le dressage, le tournage, le filetage et le rainurage.
Tours à 3 axes et à axe en C :
Intégrer un axe C supplémentaire, permettant l'indexation ou la rotation continue de la broche pour les opérations de fraisage, de perçage et de taraudage de base.
Centres de tournage multi-axes (axe Y / contre-broche) :
Conçue pour l'usinage complexe et multi-opérations en une seule configuration, réduisant ainsi le besoin de repositionnement des pièces et de manutention manuelle.
Tours CNC de type suisse :
Elle est dotée d'une poupée mobile coulissante et d'un système de douilles de guidage, permettant un usinage ultra-précis de pièces de petit diamètre pour les industries médicale, électronique et horlogère.
Dotés de systèmes de commande numérique (CNC) de pointe et de changeurs d'outils automatiques, les centres de tournage modernes offrent une précision, une vitesse et une répétabilité exceptionnelles. Ils sont largement utilisés dans les secteurs de l'automobile, de l'aérospatiale et de l'hydraulique, où la performance et la constance sont essentielles.
Au-delà du fraisage et du tournage, les machines CNC de perçage, d'alésage et de rectification jouent un rôle essentiel dans l'obtention de trous de précision, de tolérances serrées et d'états de surface de haute qualité. Chaque type remplit une fonction spécifique dans le processus d'usinage et est indispensable à des solutions de fabrication complètes.
machines de perçage CNC Ces machines sont conçues pour réaliser des trous précis, de profondeur et de diamètre contrôlés. Elles peuvent être équipées de plusieurs broches ou têtes de perçage, permettant ainsi de percer plusieurs trous simultanément. Les modèles les plus avancés prennent en charge les opérations de taraudage, de fraisage et d'alésage en un seul cycle. Ces machines sont couramment utilisées dans la production de composants automobiles, aérospatiaux et mécaniques, où un alignement précis et une régularité parfaite des trous sont essentiels.
Les aléseuses servent à agrandir et à finir des trous existants avec une extrême précision. Les centres d'alésage à commande numérique (CNC) traitent souvent des pièces de grande taille telles que des blocs-moteurs, des bâtis de machines et des pièces moulées lourdes. Les aléseuses horizontales, en particulier, offrent une stabilité supérieure et sont idéales pour l'usinage de trous profonds. Leurs avances et mouvements de broche contrôlés par ordinateur garantissent des tolérances dimensionnelles précises, même en production de masse.
Les rectifieuses CNC utilisent des meules abrasives pour obtenir des états de surface fins et une grande précision dimensionnelle. Selon leur configuration, elles peuvent effectuer des opérations de rectification plane, cylindrique ou intérieure. Ces machines sont indispensables à la production d'outils, de roulements, de matrices et de composants de précision, nécessitant une précision micrométrique.
Ensemble, les machines de perçage, d'alésage et de rectification CNC constituent un élément essentiel de l'écosystème d'usinage, garantissant précision, régularité et intégrité de surface de haute qualité pour la fabrication industrielle moderne.
A Machine CNC 5 axes La technologie CNC représente la forme la plus avancée de l'usinage. Elle permet de déplacer un outil ou une pièce simultanément selon cinq axes : les axes linéaires traditionnels X, Y et Z, auxquels s'ajoutent deux axes rotatifs (A et B). Cette configuration permet à l'outil d'approcher la pièce à usiner depuis pratiquement n'importe quelle direction.
Les machines 5 axes sont utilisées pour les géométries complexes et les composants de haute précision, comme ceux que l'on trouve dans les secteurs de l'aérospatiale, du médical et de l'automobile. Elles sont idéales pour les pièces nécessitant un usinage sur plusieurs faces ou présentant des courbes complexes qui exigeraient autrement plusieurs réglages.
Avantages :
Capable de produire des surfaces très complexes et profilées
Réduit le temps de préparation — plusieurs faces peuvent être usinées en une seule passe.
Améliore la précision en minimisant les erreurs de repositionnement
Améliore la finition de surface grâce à des mouvements d'outils plus fluides
Applications courantes :
pales et roues de turbine
pièces structurelles aérospatiales
Articulations artificielles et implants médicaux
Composants automobiles haute performance
Une machine CNC est composée de plusieurs éléments clés qui fonctionnent de concert pour garantir précision, vitesse et fiabilité. La compréhension de ces pièces permet aux utilisateurs d'exploiter, d'entretenir et de dépanner leurs machines plus efficacement.
La commande numérique (CNC) est le « cerveau » de la machine. Elle interprète les instructions en code G du programme et envoie des commandes précises aux moteurs et aux actionneurs.
Fonctions : saisie du programme, contrôle des coordonnées et détection des erreurs
Exemple : contrôleurs Fanuc, Siemens, Mitsubishi ou Heidenhain
Le bâti de la machine constitue sa base. Il supporte tous les autres composants et absorbe les vibrations pendant l'usinage afin de garantir la précision.
Généralement fabriqué en fonte ou en composite minéral pour une stabilité et une rigidité élevées.
La broche est l'élément rotatif qui maintient et entraîne l'outil de coupe. Ses performances influent directement sur la vitesse d'usinage et la finition de surface.
Peut être entraîné par courroie, par engrenages ou à entraînement direct (intégré).
Les broches à grande vitesse sont essentielles pour l'usinage de précision de l'aluminium et des matériaux composites.

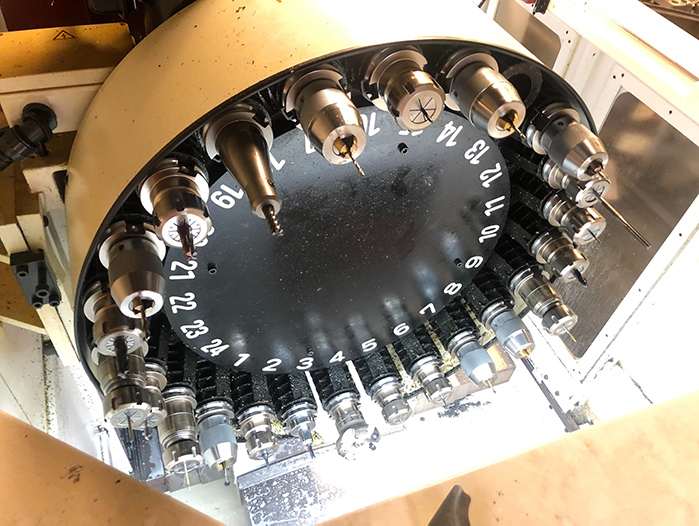

Le changeur d'outils automatique (ATC) permet à la machine de passer automatiquement d'un outil de coupe à un autre, ce qui augmente l'efficacité et réduit les temps d'arrêt.
Types courants : changeurs d’outils à tambour et à chaîne.
Capacité typique : 16 à 60 outils, selon la taille de la machine.
Le système d'entraînement des axes contrôle le mouvement le long de chaque axe (X, Y, Z et autres).
Les vis à billes et les guidages linéaires assurent un positionnement fluide et précis.
Les axes sont entraînés par des servomoteurs ou des moteurs pas à pas avec contrôle par rétroaction.
La table de travail est l'endroit où la pièce à usiner est fixée, souvent à l'aide de dispositifs de fixation, d'étaux ou de pinces.
Peut se déplacer dans plusieurs directions selon le type de machine.
Sur les machines à 5 axes, la table peut s'incliner ou pivoter pour l'usinage multifaces.
Ces systèmes assurent la stabilité de la température et préviennent l'usure des outils.
Le liquide de refroidissement évacue la chaleur et les copeaux de la zone de coupe.
La lubrification assure le bon fonctionnement des composants mécaniques.
Une machine à commande numérique (CNC) fonctionne en suivant des instructions informatisées pour automatiser le processus d'usinage. Ce processus débute par une conception numérique, généralement créée à l'aide d'un logiciel de CAO (conception assistée par ordinateur). Cette conception est ensuite convertie en code G ou en code M, qui constituent le jeu d'instructions de la machine.
Étape 1 : Programmation et configuration
L'opérateur charge le fichier de conception de la pièce dans la commande numérique.
Le matériau est fixé sur la table de travail à l'aide de pinces, d'étaux ou de dispositifs de fixation.
L'outil de coupe approprié est installé dans la broche ou le porte-outils.
Étape 2 : Mouvement de la machine
La commande numérique (CNC) interprète les commandes en code G pour contrôler chaque axe de la machine.
Les axes linéaires (X, Y, Z) déplacent l'outil ou la pièce avec précision, tandis que les axes rotatifs (A, B, C) permettent une orientation complexe dans les machines multi-axes.
Les servomoteurs et les vis à billes garantissent des mouvements fluides, précis et répétables.
Étape 3 : Retrait de matière
L'outil de coupe entre en contact avec la pièce à usiner, enlevant de la matière selon la trajectoire programmée.
La vitesse de broche, l'avance et la profondeur de coupe sont contrôlées automatiquement afin de maintenir la qualité et d'éviter l'usure des outils.
Pour les machines multi-opérations, le changeur d'outils automatique (ATC) change les outils selon les besoins sans interrompre le programme.
Étape 4 : Suivi et retour d'information
Les machines CNC modernes sont équipées de capteurs et de systèmes de rétroaction permettant de surveiller la charge de la broche, l'usure des outils et la position des axes.
Le contrôleur ajuste les mouvements en temps réel pour garantir précision et répétabilité.
En combinant programmation numérique, mouvement mécanique précis et manipulation automatisée des outils, les machines CNC peuvent produire des composants de haute précision de manière efficace, constante et avec une intervention humaine minimale, ce qui les rend indispensables dans la fabrication moderne.
Les machines à commande numérique (CNC) sont largement utilisées dans divers secteurs industriels en raison de leur précision, de leur efficacité et de leur polyvalence. Comprendre leurs applications aide les fabricants et les ingénieurs à choisir le type de machine le mieux adapté à leurs besoins de production.
1. Industrie aérospatiale
Les machines CNC produisent des aubes de turbine, des composants de moteur et des pièces structurelles de cellule d'avion.
L'usinage CNC multiaxes à grande vitesse garantit des tolérances serrées et des géométries complexes, indispensables à la sécurité des composants aérospatiaux critiques.
2. Industrie automobile
Couramment utilisé pour les blocs-moteurs, les vilebrequins, les engrenages et les pièces automobiles sur mesure.
Les machines de fraisage et de tournage à commande numérique (CNC) améliorent la vitesse de production tout en maintenant une qualité constante sur les lignes de production de masse.
3. Équipements électroniques et électriques
Les routeurs CNC et les petites fraiseuses sont utilisés pour les cartes de circuits imprimés, les boîtiers en aluminium et les coffrets de précision.
La haute précision de l'usinage CNC garantit des ajustements fiables et des finitions lisses, essentiels pour les assemblages électroniques.
4. Médical et santé
L'usinage CNC est essentiel pour les implants, les instruments chirurgicaux et les composants prothétiques.
Les machines à 5 axes ou multi-axes peuvent produire des formes organiques complexes avec une précision micrométrique.
5. Fabrication générale et outillage
Les machines CNC permettent la fabrication de moules, la production de matrices et la réalisation de pièces mécaniques sur mesure.
Les capacités de rectification de surface, de perçage et de fraisage permettent aux fabricants de produire efficacement des outils et des composants de haute précision.
6. Énergie et machines lourdes
Les machines d'alésage et de tournage CNC traitent les grandes pièces moulées, les composants de turbines et les équipements hydrauliques.
Une grande stabilité et un contrôle automatisé garantissent une précision constante pour les pièces industrielles robustes.
Les machines à commande numérique (CNC) ont transformé la production industrielle moderne en offrant précision, automatisation et polyvalence. Du fraisage au tournage, en passant par le perçage, la rectification et l'usinage multiaxes, chaque type répond à des besoins spécifiques dans des secteurs tels que l'aérospatiale, l'automobile, l'électronique et le médical.
Comprendre la liste des machines CNC et leurs applications aide les fabricants à choisir l'équipement adapté à leurs besoins de production. Grâce aux progrès de l'IA, de l'IoT et de l'automatisation, les machines CNC offrent désormais une efficacité et une précision accrues, ainsi que la capacité de traiter des pièces aux géométries complexes.
En choisissant la machine CNC adaptée, les fabricants peuvent améliorer leur productivité, maintenir la qualité de leurs produits et rester compétitifs en 2025.
