Une fraiseuse CNC haute performance ne garantit pas toujours des résultats d'usinage de haute qualité. De nombreux fabricants rencontrent encore des problèmes tels que les vibrations de la pièce, une précision instable, un mauvais état de surface et des temps de réglage longs.
La cause n'est peut-être pas la machine elle-même. Sans un bridage adéquat, la force de coupe peut affecter la stabilité de la pièce et réduire la régularité d'usinage.
La solution de bridage CNC appropriée permet de sécuriser la pièce à usiner, d'améliorer la précision d'usinage, de réduire le temps de réglage et d'accroître l'efficacité de la production.
Dans ce guide, nous explorerons les solutions courantes de bridage CNC pour les fraiseuses et comment choisir la bonne option pour différentes exigences d'usinage.
En fraisage CNC, le bridage ne se limite pas au simple maintien d'une pièce en place. Il influe directement sur la précision d'usinage, la productivité et la stabilité globale du processus. Une solution de bridage adaptée garantit la stabilité de la pièce pendant la coupe, permettant ainsi à la machine CNC de fonctionner à plein potentiel.
Lors des opérations de fraisage, les forces de coupe peuvent provoquer de légers mouvements ou vibrations si la pièce n'est pas correctement fixée. Cela peut entraîner :
Une solution de bridage CNC fiable assure un positionnement stable et réduit les mouvements des pièces, aidant ainsi les fabricants à obtenir des résultats d'usinage plus précis et répétables.
La fabrication moderne exige souvent l'usinage de pièces complexes en un nombre réduit de réglages, notamment l'usinage multifaces et les opérations 5 axes. Ces applications nécessitent des solutions de bridage offrant une rigidité accrue, une meilleure accessibilité et un positionnement fiable.
Les systèmes de maintien de pièces efficaces permettent de :
Un système de bridage adapté permet aux fabricants de réaliser des tâches d'usinage plus complexes tout en maintenant la précision et l'efficacité.
Les différentes applications d'usinage requièrent différentes méthodes de bridage. La solution appropriée dépend de facteurs tels que la forme de la pièce, le processus d'usinage, le volume de production et les exigences de précision. Voici quelques-unes des solutions de bridage CNC les plus courantes utilisées en fraisage.

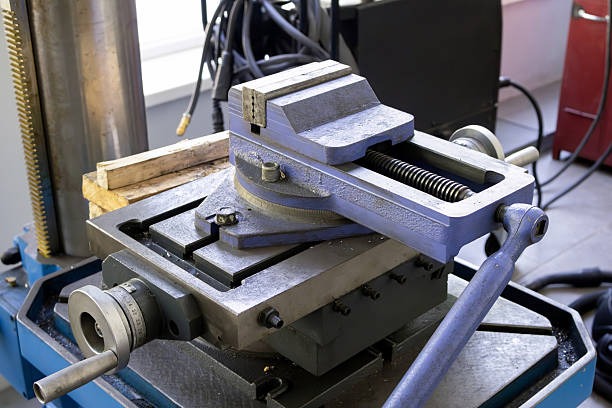

Les étaux pour machines CNC constituent l'une des solutions de bridage les plus utilisées pour les fraiseuses. Ils sont couramment employés pour les pièces standard de formes simples et offrent un bon compromis entre force de serrage, flexibilité et facilité d'utilisation.
Convient pour :
Avantages :
Cependant, les étaux standard peuvent présenter des limitations lors de l'usinage de pièces de formes complexes ou pour des applications nécessitant une meilleure accessibilité des outils.

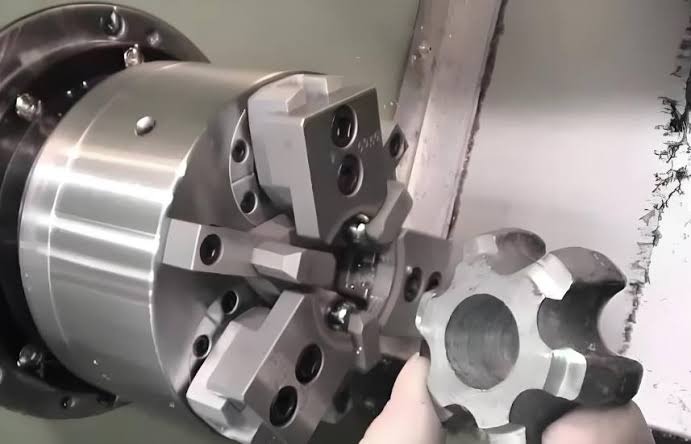

Lorsque les dispositifs de bridage standard ne répondent pas aux exigences d'usinage spécifiques, les montages CNC sur mesure offrent une solution plus adaptée. Ces montages sont conçus en fonction de la géométrie de la pièce et du processus d'usinage afin d'obtenir un positionnement et une stabilité optimaux.
Convient pour :
Avantages :
Les dispositifs sur mesure sont particulièrement utiles pour les fabricants produisant des pièces complexes exigeant une grande précision et une forte répétabilité.

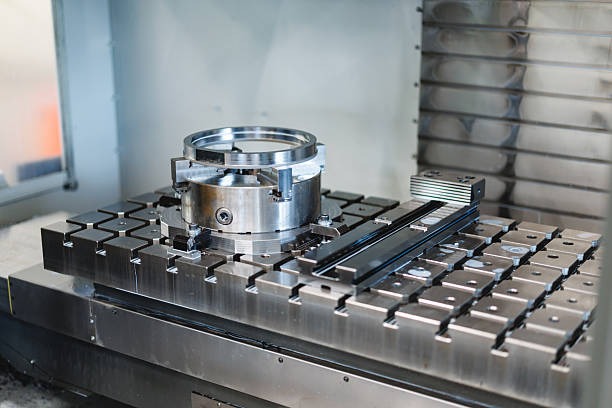

Les systèmes de bridage modulaires sont conçus pour les fabricants qui ont besoin de flexibilité lors de l'usinage de différents types de composants. Au lieu de créer un nouveau dispositif de bridage pour chaque pièce, les systèmes modulaires permettent aux utilisateurs d'ajuster rapidement la configuration.
Convient pour :
Avantages :
Cela fait du bridage modulaire un choix pratique pour les entreprises réalisant divers travaux d'usinage.
Pour les applications d'usinage CNC avancées, les systèmes de maintien de pièces à point zéro et à palettes permettent aux fabricants de réduire les temps de réglage et d'améliorer l'automatisation. Ces systèmes autorisent des changements rapides d'outillage tout en garantissant un positionnement précis.
Convient pour :
Avantages :
Ces solutions sont couramment utilisées dans les environnements de fabrication à grand volume et de précision où la productivité est une priorité.
Le choix d'une solution de bridage CNC adaptée ne se limite pas à la simple fixation de la pièce. Les fabricants doivent prendre en compte les caractéristiques de la pièce, les exigences d'usinage et les objectifs de production afin d'obtenir le meilleur compromis entre précision, efficacité et coût.
La forme, la taille et la complexité de la pièce sont des facteurs importants lors du choix d'une méthode de maintien.
Pour les pièces rectangulaires simples, un étau CNC standard est souvent un choix efficace et économique. Cependant, les composants complexes aux formes irrégulières peuvent nécessiter des montages CNC sur mesure pour un meilleur support et un positionnement plus précis.
Les pièces volumineuses ou lourdes peuvent nécessiter des solutions de maintien modulaires ou dédiées afin de garantir leur stabilité lors des opérations de découpe importantes.
Les différents procédés d'usinage requièrent différents niveaux de rigidité et d'accessibilité.
Pour les opérations de découpe importantes, le système de maintien de la pièce doit assurer :
Pour l'usinage de précision, la priorité est :
Pour l'usinage multifaces ou 5 axes, une solution de maintien de pièce discrète et flexible est préférable pour offrir un meilleur accès à l'outil et réduire le besoin de multiples réglages.
Le volume de production influe également sur le choix du système de bridage le plus approprié.
Pour la production en faible volumeLes étaux standard et les dispositifs de fixation flexibles sont généralement suffisants car ils permettent une installation facile et des coûts d'investissement moindres.
Pour la production en volume moyenLes systèmes de maintien de pièces modulaires peuvent améliorer l'efficacité en permettant des changements plus rapides entre différentes pièces.
Pour la production en grande sérieDes dispositifs de fixation dédiés ou des systèmes de maintien de pièces automatisés sont souvent préférés pour réduire le temps de réglage et maximiser l'utilisation de la machine.
La configuration de la machine CNC influence également le choix du dispositif de bridage.
Centres d'usinage verticaux (VMC) Elles sont couramment utilisées pour le fraisage général et la production flexible. Les étaux CNC et les montages modulaires conviennent souvent à ces applications.
Centres d'usinage horizontaux (CMH) Elles sont conçues pour un usinage multifaces à haut rendement. Les systèmes de palettes et le bridage à point zéro permettent de réduire les temps de repositionnement.
Centres d'usinage 5 axes nécessitent des solutions de maintien de pièces offrant une meilleure accessibilité et moins d'interférences, permettant à la machine d'atteindre plusieurs surfaces avec moins de réglages.
En adaptant la solution de maintien de pièce aux exigences de la pièce et au type de machine CNC, les fabricants peuvent obtenir une efficacité d'usinage supérieure et des résultats plus constants.
Différent fraiseuses CNC Les machines ayant des capacités d'usinage différentes, la solution de bridage idéale doit être adaptée à la structure de la machine, à la méthode d'usinage et aux exigences de production. Choisir la bonne combinaison machine-système de bridage permet aux fabricants d'améliorer la stabilité, de réduire les temps de réglage et d'obtenir de meilleurs résultats d'usinage.

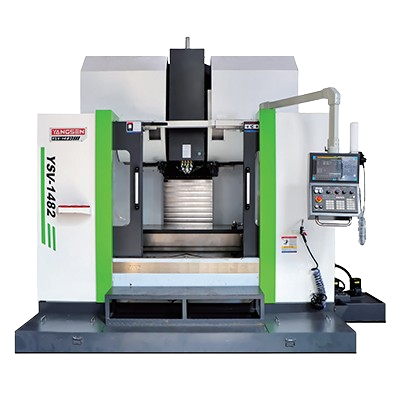

Les centres d'usinage verticaux (CMV) sont largement utilisés pour l'usinage de précision général, la fabrication de moules et la production de composants de petite et moyenne taille. Le déplacement vertical de la broche exige des systèmes de bridage fiables tout en garantissant une bonne accessibilité aux outils de coupe.
Les solutions courantes comprennent :
Pour les fabricants utilisant VMCLe système de maintien de la pièce doit offrir un équilibre entre rigidité, flexibilité et facilité d'installation afin de prendre en charge différentes tâches d'usinage.

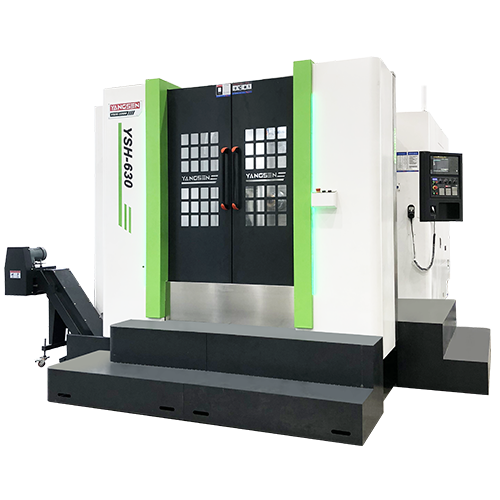

Les centres d'usinage horizontaux (CMH) sont couramment utilisés pour la production en grande série et l'usinage multifaces. Leur conception à broche horizontale permet une meilleure évacuation des copeaux et un usinage efficace des pièces complexes.
Les solutions de maintien de pièces appropriées comprennent :
Ces solutions permettent de réduire les réglages répétitifs, d'améliorer la précision du positionnement et d'optimiser l'utilisation des machines, ce qui les rend idéales pour les fabricants exigeant une production efficace et constante.

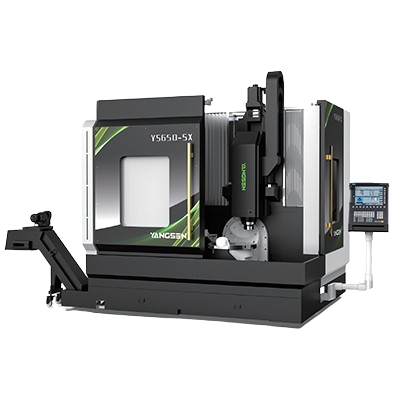

Centres d'usinage 5 axes Ces machines permettent d'usiner des pièces complexes sous plusieurs angles en une seule opération, mais elles nécessitent également des solutions de maintien de pièces offrant une meilleure accessibilité et une plus grande stabilité.
Les solutions recommandées comprennent :
La solution de maintien de pièce appropriée permet une plus grande liberté de mouvement de l'outil, réduit les interférences et aide les fabricants à atteindre une plus grande précision lors de l'usinage de composants complexes tels que des pièces aérospatiales, des moules et des composants de précision.
Une solution d'usinage complète nécessite à la fois une machine CNC performante et un système de bridage adapté. En choisissant la bonne combinaison, les fabricants peuvent améliorer l'efficacité de l'usinage, réduire les difficultés de production et optimiser leurs investissements. équipement CNC.
Les performances d'une fraiseuse CNC dépendent non seulement de la précision de la machine et des outils de coupe, mais aussi de la solidité du maintien de la pièce pendant l'usinage. Un système de bridage adapté améliore directement la stabilité d'usinage, l'efficacité de la production et les résultats de fabrication globaux.
Un système de fixation instable peut provoquer des vibrations, des mouvements de pièces et une instabilité de coupe, ce qui peut affecter la qualité de surface et la précision dimensionnelle.
Une solution de bridage CNC fiable est utile :
Ceci est particulièrement important pour les composants de précision qui exigent des tolérances serrées et une qualité constante.
Un mauvais maintien de la pièce peut créer des forces de coupe et des vibrations supplémentaires, entraînant une usure plus rapide de l'outil et des dommages inattendus à celui-ci.
Grâce à un serrage stable, les fabricants peuvent :
Un processus d'usinage stable améliore non seulement la qualité des pièces, mais contribue également à réduire les coûts de production globaux.
Dans la production moderne, la réduction des temps morts est essentielle pour améliorer la productivité. Des processus de réglage lents et des ajustements fréquents peuvent réduire considérablement l'utilisation des machines CNC.
Les systèmes de maintien de pièces efficaces permettent de :
En choisissant la solution de bridage adaptée, les fabricants peuvent optimiser les performances de leurs fraiseuses CNC et obtenir une production plus efficace.
1. Qu'est-ce que le bridage CNC pour les fraiseuses ?
Le bridage CNC désigne les dispositifs et systèmes utilisés pour positionner et fixer solidement une pièce lors des opérations de fraisage CNC. Il contribue à maintenir la stabilité de la pièce, à améliorer la précision d'usinage et à réduire les mouvements dus aux forces de coupe.
Les solutions courantes de bridage CNC comprennent les étaux de machine, les dispositifs de fixation sur mesure, les systèmes modulaires et les systèmes de serrage à point zéro.
2. Pourquoi le bridage est-il important en fraisage CNC ?
Le bridage joue un rôle important dans les performances d'usinage, car même un petit mouvement de la pièce peut affecter la précision et la qualité de surface.
Une solution de maintien de pièce appropriée est utile :
3. Quelle est la meilleure solution de maintien de pièce pour le fraisage CNC ?
Il n'existe pas de solution de bridage unique et optimale pour toutes les applications. Le choix approprié dépend de la taille de la pièce, de sa géométrie, du procédé d'usinage et du volume de production.
Par exemple:
4. Comment choisir un dispositif de fixation CNC pour mes pièces ?
Lors du choix d'un dispositif de fixation pour commande numérique, les fabricants doivent prendre en compte :
Un dispositif de fixation approprié doit fournir une force de serrage suffisante tout en minimisant la déformation et en permettant un accès facile à l'outil.
5. Les machines CNC à 5 axes ont-elles besoin de solutions de maintien de pièces spéciales ?
Oui. L'usinage 5 axes nécessite des solutions de bridage offrant une meilleure accessibilité et moins d'interférences, car la machine peut aborder la pièce à usiner sous plusieurs angles.
Les dispositifs de fixation discrets, les dispositifs de fixation sur mesure et les systèmes de maintien de pièces modulaires sont couramment utilisés pour maximiser la portée des outils et réduire le besoin de multiples configurations.
Une solution de bridage CNC adaptée permet aux fabricants d'obtenir une meilleure précision d'usinage, de réduire les temps de réglage et d'améliorer la productivité. Une méthode de bridage appropriée, associée à un centre d'usinage CNC fiable, permet aux machines d'exploiter pleinement leur potentiel.
Lors du choix d'une solution d'usinage CNC, tenez compte à la fois des capacités de la machine et des exigences de maintien des pièces afin d'obtenir des résultats stables et constants.
Contactez CNC Yangsen pour trouver la solution d'usinage CNC adaptée à vos besoins de production.
