Démarrer avec les systèmes CNC en boucle fermée est plus qu'une simple étape : cela ouvre le monde de la fabrication de précision. Un retour d'information est donc nécessaire ; vous n'en tirerez aucun avantage. C'est bien cela : les servomoteurs, les capteurs et les codes fonctionnent ensemble pour produire le mouvement exactement comme prévu.
Imaginez un système CNC comme un groupe ; tout doit rester synchronisé. Les entraînements, les moteurs et les contrôleurs remplissent chacun leurs fonctions respectives. En cas de dysfonctionnement, le retour d'information le corrige immédiatement. Ainsi, tout reste précis. Les ateliers d'usinage utilisent cette approche quotidiennement pour les composants aérospatiaux, les équipements médicaux et les moules complexes.
Pour quiconque se lance dans l'usinage avancé, l'apprentissage des systèmes CNC en boucle fermée est indispensable. C'est un réel atout.
Un système CNC en boucle fermée utilise la rétroaction pour contrôler les opérations d'usinage. Chaque mouvement est vérifié et corrigé instantanément si nécessaire. Le principe de base est le suivant : la CNC donne l'instruction « Déplacez ici », puis des capteurs vérifient que le mouvement a bien été effectué. En cas de divergence, le système corrige immédiatement.
Les systèmes en boucle ouverte fonctionnent différemment : ils envoient simplement des commandes sans vérifier les résultats. Dans un système de contrôle en boucle ouverte, les problèmes de glissement ou de jeu ne peuvent être détectés qu'une fois la pièce terminée. Il est alors trop tard pour apporter des modifications.
Un système CNC en boucle fermée n'est pas un appareil unique gérant tout. Plusieurs pièces travaillent ensemble pour garantir la précision des coupes et le bon fonctionnement des machines. Un mauvais réglage d'un composant nuit à la précision. C'est ainsi que fonctionnent ces systèmes.
Voici ce qui les fait vibrer.
La plupart des systèmes utilisent des encodeurs ou des règles linéaires pour cette tâche. Ils indiquent en permanence la position exacte des axes ou des broches, comme si la machine était surveillée et envoyait des mises à jour en continu. Sans dispositifs de rétroaction, un système CNC en boucle fermée ne peut détecter un glissement ou un mouvement manqué.
Ces moteurs déplacent la machine et réagissent instantanément aux corrections. Associés à des variateurs contrôlant la puissance et la vitesse, ils permettent au système CNC en boucle fermée d'ajuster les positions en quelques millisecondes. Le temps de réponse fait toute la différence.

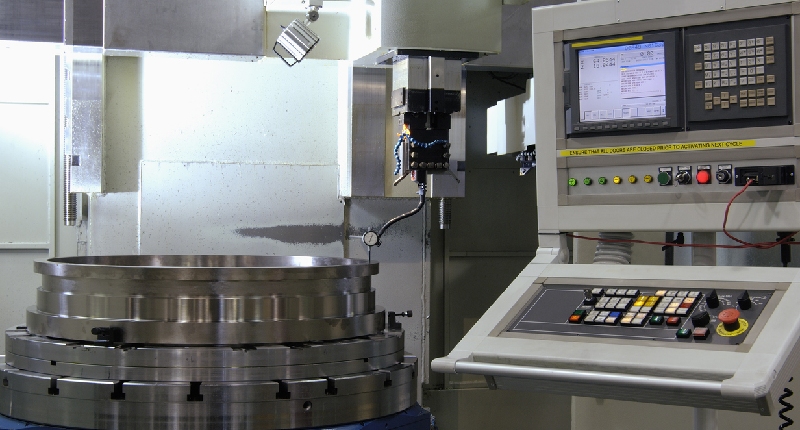

Le contrôleur agit comme le cerveau central. Il reçoit des commandes et des retours pour vérifier la précision du mouvement et apporter les corrections nécessaires. Les contrôleurs performants traitent les données d'encodeur à haute vitesse et s'ajustent sans retards pouvant nuire aux performances.
Les systèmes CNC modernes en boucle fermée s'appuient sur des algorithmes sophistiqués pour traiter les données de rétroaction et appliquer des corrections sans surcorrection. Le contrôle PID (proportionnel, intégral, dérivé) est une approche standard utilisée pour ce travail.
Le démarrage d'un système CNC en boucle fermée révèle un processus à la fois simple et incroyablement efficace. Le contrôleur envoie une commande spécifique à un servomoteur ou à un moteur pas à pas en boucle fermée, par exemple : « Déplacer la table de 5 mm ». Cela paraît simple. Mais c'est là que les choses deviennent intéressantes. Pendant que le moteur est en mouvement, un encodeur ou une règle linéaire suit sa position réelle. Cette information est directement renvoyée au contrôleur.
Le contrôleur effectue ensuite une comparaison rapide entre ce qui s'est passé et ce qui était prévu. Lorsque l'encodeur indique « Actuellement à 4,98 mm », le système reconnaît un léger écart. Il ne l'ignore pas et continue. Au lieu de cela, il envoie une correction instantanée (« Ajouter 0,02 mm ») et revient à la cible. Ce cycle complet de commande, mouvement, retour d'information, comparaison et correction s'exécute des centaines, voire des milliers de fois par seconde. C'est ainsi que les pièces restent dans des tolérances strictes, même lors de la découpe de matériaux résistants ou lors de fonctionnements prolongés.
La véritable puissance provient de la collaboration de plusieurs boucles de régulation. Une boucle de courant haute vitesse gère le couple, une boucle de vitesse maintient les vitesses correctes et une boucle de position verrouille l'ensemble. Chaque boucle est connectée à la suivante, et toutes ces fonctions sont gérées par des algorithmes PID qui ajustent constamment la sortie en fonction des informations entrantes.
Que se passe-t-il lorsque l'outil rencontre un obstacle inattendu, comme un dispositif mal aligné ou un morceau de matériau dur ? Le système CNC en boucle fermée détecte immédiatement les blocages ou les écarts, garantissant ainsi un fonctionnement fluide. L'encodeur signale le problème, le contrôleur réalise qu'il ne peut pas suivre et déclenche des alarmes ou interrompt la tâche. Cela évite d'endommager la pièce et l'outil.
La rapidité est ici primordiale. Le contrôle en boucle fermée fonctionne beaucoup plus rapidement que le clignotement, à des milliers de cycles par seconde. Cette réactivité garantit des mouvements fluides, stables et précis. En cas de changement pendant la découpe, le système s'adapte instantanément.
Alors, quel est le problème ? Pourquoi s'embêter avec un système CNC en boucle fermée alors qu'une configuration en boucle ouverte permet de produire des pièces ?
Il ne s'agit pas de fabriquer des pièces, mais de les fabriquer correctement : moins d'erreurs, moins de gaspillage et une précision constante.
Voici ce qui se passe lorsqu'un système CNC en boucle fermée est installé sur des machines, comme une centre d'usinage vertical comme la machine VMC YSL-1580, un tour CNC ou une fraiseuse à portique.
Un système CNC en boucle fermée effectue de minuscules ajustements lors de la découpe. La machine ne suit pas les ordres sans réfléchir. Elle vérifie chaque mouvement et corrige immédiatement les problèmes. Les pièces respectent des tolérances strictes, même pour les grandes séries ou les formes complexes.
La précision est ici primordiale. Grâce à une surveillance constante de la position, le système CNC en boucle fermée maintient les trajectoires d'outils sur la bonne voie. Cela réduit les problèmes liés au jeu, à la flexion de l'outil ou à la dilatation thermique. Les pièces sont conformes aux spécifications, ce qui réduit les rebuts et les reprises.
Des problèmes surviennent pendant l'usinage. Des glissements se produisent, des étapes sont manquées, les outils s'usent et des vibrations se font sentir. Un système CNC en boucle fermée détecte ces problèmes mineurs avant qu'ils ne deviennent des casse-têtes coûteux. Il les corrige instantanément, garantissant ainsi la régularité même lorsque les coupes deviennent difficiles.
Le retour d'information distingue un système CNC en boucle fermée de tout autre système. Les données en temps réel sont collectées par des capteurs et des encodeurs et transmises immédiatement au contrôleur. Cela permet de réorienter ou de modifier la vitesse de la machine à la demande, comme si chaque mouvement était surveillé.
Les variations de matériau, les variations de température ou la charge de l'outil peuvent entraîner des dérives. Un système CNC en boucle fermée détecte ces variations et les corrige immédiatement. Le processus d'usinage reste stable et prévisible quelles que soient les circonstances.
Précision ne rime pas avec lenteur. Grâce à un système CNC en boucle fermée, les temps de cycle sont réduits. Des vitesses élevées sont atteintes tout en maintenant la précision. Un plus grand nombre de pièces sont produites et le temps machine est optimisé.
Pour l'usinage sans intervention humaine, un système CNC en boucle fermée est indispensable. Il réduit les réglages manuels et permet aux machines de fonctionner de manière autonome tout en maintenant la qualité des pièces tout au long du processus.
Comparer un système CNC en boucle fermée à un système en boucle ouverte révèle des différences notables dans leur gestion des commandes. Les systèmes en boucle ouverte envoient des commandes aux moteurs et supposent que tout s'est bien passé. Aucune vérification. Aucun suivi. Lorsque la machine rate une étape ou glisse sous charge, le système n'en a aucune idée. Cette erreur se répercute sur la pièce finie.
Un système CNC en boucle fermée vérifie chaque mouvement. Un codage en temps réel ou des échelles linéaires mesurent la position réelle et la comparent à la position commandée, corrigeant toute erreur dès qu'elle est détectée. C'est comme si quelqu'un inspectait chaque mouvement, minute par minute, pour garantir une précision optimale.
C'est le retour d'information qui distingue le système CNC en boucle fermée des autres. Les capteurs fournissent des données constantes sur la position et la vitesse, et le contrôleur s'adapte en permanence au mouvement. Les boucles ouvertes ne disposent pas d'un tel retour d'information et sont donc vulnérables aux sauts d'étapes, aux jeux et aux erreurs, notamment lors de coupes lourdes.
En termes simples, les systèmes en boucle fermée voient ce qui se passe, tandis que les systèmes en boucle ouverte croisent les doigts et espèrent que tout ira bien.
Un système CNC en boucle fermée détecte les erreurs dès qu'elles se produisent. Lorsqu'un outil plie sous charge ou que des variations thermiques entraînent une dérive, le système en boucle fermée compense automatiquement. Il établit des tolérances strictes et améliore la régularité des pièces sur l'ensemble des cycles de production.
Les systèmes ouverts favorisent l'accumulation d'erreurs de tolérance, notamment lors d'opérations longues ou complexes. L'unité continue de fonctionner même après avoir sauté une étape. Il en résulte une pièce hors spécifications.
Les systèmes en boucle ouverte sont moins coûteux et plus simples à installer. Ils conviennent parfaitement aux travaux de base et aux projets de loisirs où la précision n'est pas essentielle, ou où des chutes sont acceptables.
Un système CNC en boucle fermée nécessite un investissement initial plus important pour les codeurs, les contrôleurs avancés et les servomoteurs. Cependant, il réduit les rebuts, les reprises et les pannes d'outils au fil du temps. En production, cela représente des économies à long terme.
Les systèmes en boucle ouverte conviennent aux découpes simples, au prototypage en petite série ou au travail du bois, où les imprécisions mineures sont négligeables. Pour les travaux de haute précision comme l'aéronautique, le médical, la fabrication de moules et de pièces automobiles, un système CNC en boucle fermée s'avère indispensable.
Chez Yangsen, de nombreux centres d'usinage verticaux et routeurs CNC sont conçus pour fonctionner avec des systèmes de contrôle en boucle fermée. Cela permet aux ateliers de se moderniser sans difficulté majeure et de respecter des tolérances plus strictes.
Comparaison rapide
Fonctionnalité | CNC en boucle ouverte | Système CNC en boucle fermée |
Retour | Aucun | En temps réel via des encodeurs/échelles |
Correction d'erreur | Aucun | Correction immédiate |
Précision | Cela dépend de la configuration | Précision élevée et constante |
Coût | Plus bas à l'avant | Plus élevé, mais économique à long terme |
Utilisation idéale | Travaux de base et de faible précision | Environnements de production de haute précision |
Voici les véritables raisons pour lesquelles les gens investissent dans un système CNC en boucle fermée. Il s'agit de machines capables de gérer des tolérances serrées, de longues séries de production et des problèmes inattendus.
Pour la découpe de longerons d'ailes ou d'aubes de turbine, des tolérances de quelques microns sont essentielles. La boucle fermée maintient l'outil correctement positionné, préserve un état de surface parfait et maintient les certifications à jour.
Les culasses et les composants de transmission nécessitent une géométrie constante sur des milliers de cycles. La rétroaction en boucle fermée garantit la répétabilité, garantissant ainsi une production homogène de chaque pièce.
Qu'il s'agisse de moules d'injection plastique ou de moulage sous pression, la finition de surface doit être impeccable. Un système CNC en boucle fermée gère les changements de direction et les géométries complexes sans aucune oscillation.
Prothèses, implants et couronnes : même un léger désalignement peut tout compromettre. Des systèmes en boucle fermée garantissent la précision et le calibrage de chaque coupe.
La découpe de grandes plaques d'aluminium ou de structures composites soulève de réelles préoccupations en matière de dilatation thermique et de flexibilité structurelle. Les systèmes en circuit fermé s'adaptent à ces variables lors de la découpe.
Ce n'est pas seulement une question de précision. C'est aussi une question de confiance. Avec un système CNC en boucle fermée, il y a moins de pièces mises au rebut, moins de reprises et de meilleures marges bénéficiaires sur les pièces absolument infaillibles.
Choisir le bon système CNC en boucle fermée ne se résume pas à des suppositions : il s'agit de faire correspondre les besoins avec les ressources disponibles et les moyens financiers. Voici comment bien réfléchir.
Quelles tolérances sont importantes pour le travail à réaliser ? Lors de l'usinage de pièces aéronautiques, de moules détaillés ou de dispositifs médicaux, la précision est sans compromis. Un système CNC en boucle fermée maintient des spécifications strictes en permanence. Cependant, pour le prototypage, le travail du bois ou les travaux où des erreurs mineures ne risquent pas de causer de dommages, des configurations plus simples peuvent suffire.
Différentes machines nécessitent des approches différentes. Centres d'usinage verticaux, broyeurs horizontauxLes tours CNC et les routeurs bénéficient tous d'un retour d'information. Certaines machines utilisent des échelles linéaires, tandis que d'autres fonctionnent avec des encodeurs.
Grande différence : codeurs rotatifs et règles linéaires. Les codeurs rotatifs sont moins chers et plus efficaces pour les axes courts. Les règles linéaires sont plus onéreuses, mais offrent une meilleure précision sur de plus longues distances. Pour les travaux à haute tolérance, le retour linéaire fait toute la différence.
Même les systèmes de rétroaction performants échouent lorsque les contrôleurs ne peuvent pas gérer les données rapides. Assurez-vous que le contrôleur peut traiter efficacement les boucles de rétroaction. Vérifiez que les servomoteurs ou les moteurs pas à pas en boucle fermée prennent en charge la rétroaction. Certains anciens variateurs n'étaient pas conçus pour les vitesses des systèmes CNC en boucle fermée modernes.
Les coûts initiaux sont plus élevés, c'est vrai. Mais envisagez la situation dans son ensemble : moins de rebuts, moins d'accidents, des processus plus cohérents. Dans les ateliers à haut volume ou de haute précision, un système CNC en boucle fermée est souvent rentabilisé en un an. Ne vous limitez pas au coût d'achat, mais pensez aux avantages à long terme.
Un système CNC en boucle fermée garantit la précision de vos pièces, mais nécessite une attention régulière pour garantir des performances constantes. Des contrôles de base et un dépannage simple évitent que les petits problèmes ne se transforment en arrêts de production coûteux.

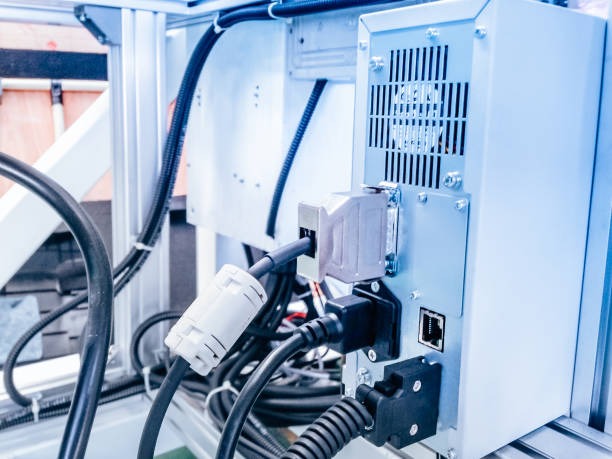

Les câbles et connexions des codeurs nécessitent une inspection et un entretien réguliers. Des connexions desserrées peuvent entraîner des erreurs de retour de position, qui déclenchent des alarmes ou entraînent un mauvais positionnement des pièces. Vérifiez l'absence de poussière et de débris sur les règles linéaires ou les codeurs. Nettoyez soigneusement en suivant les méthodes recommandées par le fabricant, car ces composants sont facilement endommagés.
Même un système CNC en boucle fermée nécessite un étalonnage périodique pour rester précis. Exécutez des coupes d'essai ou des routines d'étalonnage sur le contrôleur pour vérifier la précision du positionnement. En cas de dérive, recalibrez le système pour maintenir des tolérances strictes.
Le système émet des alarmes lorsqu'il détecte des erreurs de position dépassant les limites acceptables. Ne négligez pas ces avertissements. Soyez immédiatement attentif aux défauts de câbles, aux défauts d'alignement des encodeurs ou aux pannes de servomoteurs.
Un système CNC en boucle fermée offre une réelle confiance. Ce n'est pas de la magie, c'est une puissance de surveillance. Des capteurs surveillent chaque mouvement ; les contrôleurs traitent les problèmes ou interviennent si nécessaire. Cela permet d'obtenir de meilleures pièces, de réduire les erreurs et d'optimiser la production.
Les systèmes en boucle ouverte émettent des hypothèses éclairées. Les systèmes en boucle fermée ? Ils fonctionnent avec des données réelles. Leur précision, leur cohérence et leur efficacité sont très différentes. Des secteurs comme l'aérospatiale, la fabrication de moules et la fabrication de dispositifs médicaux bénéficient grandement de ces systèmes.
Yangsen CNC Machine conçoit des fraiseuses verticales, horizontales et à portique pour fonctionner de manière transparente avec des systèmes en boucle fermée, permettant l'ajout d'encodeurs, de servos et de contrôleurs plus intelligents selon les besoins.
Pour des pièces respectant systématiquement les tolérances et permettant de gagner du temps et de l'argent, un système CNC en boucle fermée mérite d'être sérieusement envisagé. Contactez-nous pour obtenir de l'aide pour sélectionner des composants ou planifier une mise à niveau.
