Usinage CNC de pièces aérospatiales

J'ai passé suffisamment de temps dans les ateliers de fabrication pour savoir une chose : rien ne vole dans l'aérospatiale sans précision.

Une mauvaise coupe et un composant qui semble parfait pourrait tomber en panne en plein vol.

C'est là qu'intervient l'usinage CNC, et honnêtement, je l'ai vu sauver la situation plus de fois que je ne peux en compter.

L’industrie aérospatiale dépend de pièces qui s’adaptent à des tolérances incroyablement strictes.

L'usinage CNC rend cela possible, qu'il s'agisse d'un support moteur, d'une pièce de train d'atterrissage ou d'un support personnalisé.

Alors, qu’est-ce que l’usinage CNC pour les pièces aérospatiales ?

Il s’agit du processus consistant à utiliser des outils contrôlés par ordinateur pour produire des pièces avec une précision extrême, souvent dans une tolérance de ± 0,001 pouce.

Ce n’est pas seulement une bonne chose à avoir : les normes aérospatiales l’exigent.

Types de pièces aérospatiales fabriquées par usinage CNC

Dans l'industrie aéronautique, l'usinage CNC joue un rôle essentiel dans la production de pièces répondant à des exigences de conception précises. Chaque pièce, qu'il s'agisse d'un moteur d'avion, d'un fuselage ou d'un système avionique, a une fonction définie et est fabriquée selon des procédés CNC spécifiques pour atteindre les performances requises.

Vous trouverez ci-dessous une description détaillée des pièces aérospatiales, de leur fonction et des processus CNC utilisés pour les fabriquer.

Composants du moteur

Aubes de turbine

Les aubes de turbine convertissent le gaz à haute température et haute pression en énergie mécanique qui entraîne l'arbre du moteur de l'avion. Elles doivent résister à des vitesses de rotation et à une chaleur extrêmes.

Processus CNC :

• Usiné à l'aide d'un fraisage CNC à 5 axes pour créer la forme aérodynamique précise requise pour un flux d'air efficace.

• L'EDM peut être utilisé pour créer des canaux de refroidissement complexes à l'intérieur de la lame.

• Le polissage de surface est appliqué pour réduire la traînée et améliorer la résistance à la chaleur.

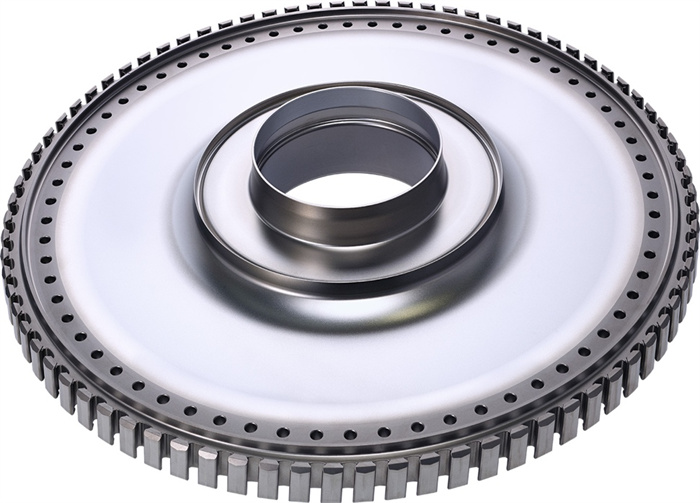

Disques de compresseur

Les disques du compresseur maintiennent les aubes qui compriment l'air entrant avant son entrée dans la chambre de combustion. Ils fonctionnent sous de fortes contraintes et doivent maintenir un équilibre parfait.

Processus CNC :

• Réalisé par tournage CNC pour le profil extérieur et la géométrie du moyeu.

• Le fraisage est utilisé pour créer des fentes de fixation pour les lames.

• L'équilibrage et le contrôle sont effectués avec une MMT (machine à mesurer tridimensionnelle) pour garantir la symétrie.

Pièces de la chambre de combustion

La chambre de combustion contient et contrôle la combustion du carburant et de l'air pour générer la poussée. Ses parois doivent résister à la chaleur, à la pression et aux vibrations.

Processus CNC :

• Fraisage CNC 5 axes pour usiner des contours intérieurs et des ports complexes.

• Perçage de précision pour trous d'injecteurs de carburant et passages de refroidissement.

• L'usinage multiaxes permet l'intégration transparente des fonctions de montage.

Pièces structurelles

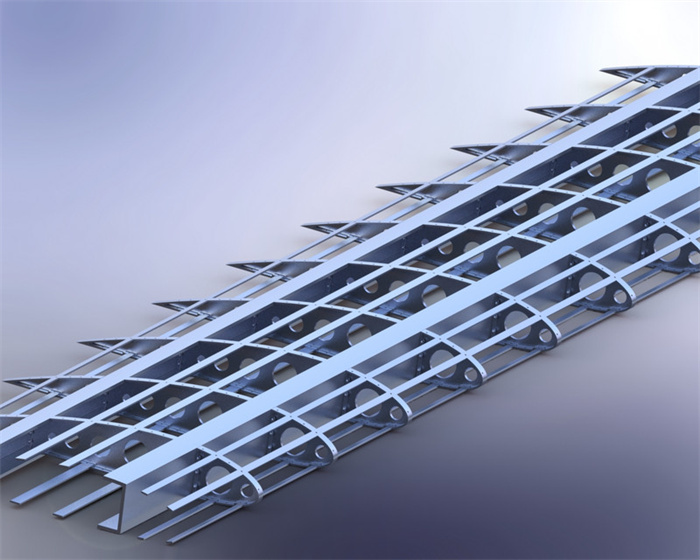

Nervures et longerons d'ailes

Les nervures d'ailes assurent la forme et le soutien structurel, tandis que les longerons constituent les principales poutres porteuses de l'aile. Ensemble, ils gèrent les forces aérodynamiques pendant le vol.

Processus CNC :

• Usiné à partir de billettes ou de feuilles d'alliage d'aluminium à l'aide d'un fraisage CNC pour maintenir une épaisseur et un profil constants.

• Le fraisage de poche élimine l'excès de matière pour réduire le poids tout en préservant la résistance.

• L'ébavurage assure des bords lisses pour éviter les fissures de fatigue.

Supports de train d'atterrissage

Les supports de train d'atterrissage fixent l'ensemble du train d'atterrissage à la structure de l'avion, gérant ainsi les contraintes du décollage, de l'atterrissage et du roulage.

Processus CNC :

• Fabriqué avec un fraisage CNC pour les faces de montage et les trous de boulons.

• L'alésage CNC garantit un ajustement précis des axes de fixation et des roulements.

• L'usinage multiaxes permet la création de formes de supports complexes à partir d'un seul bloc de matériau.

Cadres de fuselage

Les cadres du fuselage forment le squelette du corps principal de l'avion, supportant les panneaux de revêtement et répartissant uniformément les forces de charge.

Processus CNC :

• Grand format fraiseuses CNC sculpter le profil du cadre à partir de plaques d'aluminium ou de titane.

• Perçage et taraudage pour fixations et points de jonction.

• L'usinage basé sur les coordonnées garantit que tous les cadres s'alignent parfaitement pour l'assemblage.

Boîtiers avioniques

Boîtiers de capteurs

Protégez les capteurs de vol sensibles des dangers environnementaux tels que les vibrations, l’humidité et les interférences électromagnétiques.

Processus CNC :

• Fraisage CNC à partir de billettes d'aluminium ou de magnésium massifs pour un rapport résistance/poids maximal.

• Alésage de précision pour trous de montage et compartiments internes.

• Finition de surface pour améliorer la résistance à la corrosion et les surfaces d'étanchéité.

Boîtiers d'unités de contrôle électronique

Les boîtiers abritent et protègent les systèmes de contrôle électronique de l'avion, garantissant un fonctionnement sûr et ininterrompu.

Processus CNC :

• Le fraisage CNC multi-axes crée des compartiments internes complexes pour les circuits imprimés et les connecteurs.

• Perçage CNC pour points d'entrée de câbles et trous de fixation.

• Des fonctions de blindage électromagnétique sont intégrées lors de l'usinage pour une meilleure protection contre les interférences.

Pièces du système de carburant et hydraulique

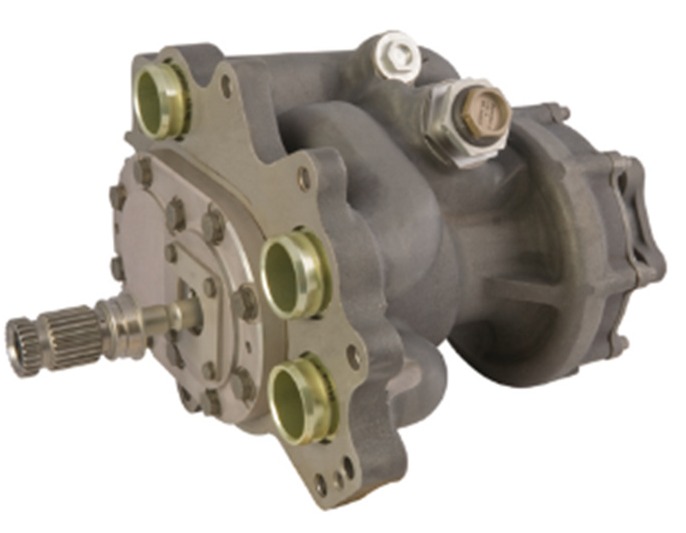

Boîtiers de pompe à carburant

Enveloppez l'ensemble de la pompe à carburant, garantissant un fonctionnement sans fuite sous pression tout en le protégeant des vibrations et des dommages externes.

Processus CNC :

• Le tournage CNC façonne le corps cylindrique avec une épaisseur de paroi précise.

• Le fraisage ajoute des brides de montage et des points de connexion.

• L'usinage de poches internes forme des chambres pour les composants de la pompe.

Buses d'injecteur

Transférer l'énergie du combustible dans la chambre de combustion sous forme d'un fin brouillard pour une combustion efficace. Les buses doivent présenter des diamètres d'orifice et des jets extrêmement précis.

Processus CNC :

• Usinage micro-CNC pour des trous de précision ultra-petits.

• EDM pour créer des canaux de carburant parfaitement lisses sans déformation.

• L'usinage laser peut être combiné pour un façonnage de sortie ultra-fin.

Corps de soupape

Contrôler la direction et le débit du carburant ou du fluide hydraulique dans les systèmes de l'avion.

Processus CNC :

• Le fraisage et le perçage CNC créent des canaux de fluide avec des tolérances exactes.

• Le fraisage de filetage produit des ports filetés solides et précis pour les raccords.

• La finition de surface empêche la corrosion et assure un écoulement fluide et régulier.

Matériaux utilisés dans l'usinage CNC de pièces aérospatiales

Le choix du matériau pour l'usinage CNC aéronautique est crucial. Chaque matériau est sélectionné en fonction de sa résistance, de son poids, de sa résistance à la chaleur et à la corrosion.

Alliages d'aluminium (7075, 6061, 2024)

Légers et résistants, les alliages d'aluminium sont idéaux pour les structures d'avions, les pièces d'ailes et les carters. Ils sont faciles à usiner et résistent à la corrosion.

Alliages de titane (Ti-6Al-4V)

Le titane est à la fois solide et léger, ce qui le rend idéal pour les pièces de moteur, les trains d'atterrissage et les structures soumises à de fortes contraintes. Il résiste également à la chaleur et à la corrosion.

Aciers inoxydables (17-4PH, 15-5PH)

Utilisés pour les composants exigeant une résistance élevée à l'usure, tels que les supports et les arbres, ces aciers supportent des charges élevées sans se déformer.

Alliages de nickel (Inconel 718, 625)

Ils résistent à une chaleur et une pression extrêmes, ce qui les rend adaptés aux aubes de turbine, aux pièces d'échappement et aux carters de moteur.

Alliages de magnésium

Encore plus léger que l’aluminium, le magnésium est utilisé pour les pièces non structurelles où la réduction de poids est essentielle.

Matériaux composites (CFRP, GFRP)

Les composites en fibre de carbone et de verre sont extrêmement résistants mais légers, parfaits pour les panneaux de fuselage et les carénages.

Normes de qualité et certifications dans l'usinage CNC aérospatial

Dans l'aéronautique, la qualité est un critère incontournable. Les fabricants appliquent des normes strictes pour garantir que chaque pièce répond aux exigences de sécurité et de performance.

• Certification AS9100 – La principale norme de qualité aérospatiale, couvrant les processus de fabrication du début à la fin.

• ISO 9001 – Garantit la mise en place de systèmes de gestion de la qualité cohérents.

• Conformité ITAR – Requise pour les pièces utilisées dans les applications de défense et spatiales américaines, contrôlant la manière dont les données techniques sont traitées.

• NADCAP – Supervise les processus spéciaux tels que le traitement thermique, les revêtements et le soudage.

• Inspection du premier article (FAI) – Confirme que la première pièce produite répond à toutes les spécifications de conception avant le début de la production en série.

• GD&T (Dimensionnement et tolérancement géométriques) – Garantit que les pièces répondent aux dimensions et aux ajustements exacts.

• Inspection CMM – Utilise un appareil de mesure de coordonnées pour vérifier la précision en microns.

• Ces certifications et inspections garantissent que les pièces CNC aérospatiales sont fiables, sûres et conformes aux normes mondiales de l'industrie.

Présentation des pièces CNC pour l'aérospatiale

Exemples de produits de Yangsen

Supports et supports aérospatiaux personnalisés

Les supports maintiennent les fils, les tubes et les petits appareils en place à l'intérieur des avions. Pour les fabriquer, les fabricants utilisent des centres d'usinage CNC verticaux Yangsen ou des machines compactes. machines CNC 5 axes.

Les machines CNC verticales traitent les surfaces planes, les perçages et les taraudages avec précision. Les machines CNC 5 axes permettent des coupes angulaires et des contre-dépouilles en une seule configuration, réduisant ainsi le temps et améliorant la précision. Les solutions CNC de Yangsen garantissent un positionnement précis des trous et des finitions de surface lisses.

Usinage d'aubes de turbine

Les aubes de turbine nécessitent des profils lisses et incurvés, ainsi que des dimensions précises. Les ateliers s'appuient sur les fraiseuses CNC 5 axes Yangsen pour façonner le profil et l'emplanture de l'aube en une seule opération.

Ces machines CNC multiaxes éliminent les réglages multiples, garantissant une plus grande précision et une meilleure qualité de surface. Les modèles 5 axes de Yangsen offrent le contrôle précis nécessaire aux composants de qualité moteur.

Boîtiers de composants satellites

Les boîtiers satellites doivent être légers mais robustes. Les petits boîtiers sont fabriqués à l'aide de centres d'usinage CNC 5 axes compacts Yangsen, parfaits pour les logements, les faces de montage et les chemins de câbles.

Les boîtiers ou panneaux plus grands utilisent Yangsen machines CNC de type portique, qui offrent une grande course et un support stable pour les pièces aérospatiales surdimensionnées. Ces machines CNC permettent le fraisage, le perçage et la finition sur une seule plateforme.

Composants du train d'atterrissage d'avion

Les composants du train d'atterrissage nécessitent un usinage robuste et rigide. Les aléseuses CNC horizontales et les centres d'usinage horizontaux (HMC) Yangsen offrent la robustesse nécessaire pour percer de grands trous et usiner des faces planes.

Pour les arbres et les essieux, les tours CNC Yangsen assurent le tournage de précision et la finition finale. Ces machines CNC sont conçues pour respecter les tolérances et les états de surface stricts requis pour un fonctionnement sûr des trains d'atterrissage.

Avantages de l'usinage CNC pour les pièces aérospatiales

L'usinage CNC est la méthode privilégiée pour la fabrication de pièces aérospatiales car elle offre précision, rapidité et fiabilité.

• Haute précision et tolérances strictes – Les pièces aéronautiques doivent s'ajuster parfaitement et fonctionner dans des conditions extrêmes. Les machines CNC peuvent travailler au micron près, garantissant ainsi une parfaite adéquation des dimensions à la conception.

• Capacité à produire des géométries complexes – La conception d'avions et d'engins spatiaux nécessite souvent des formes courbes, des poches profondes et des détails précis. L'usinage CNC multiaxes permet de réaliser ces formes en une seule configuration, réduisant ainsi les erreurs.

• Délais d'exécution plus courts – Les programmes CNC peuvent être ajustés rapidement pour les prototypes ou les séries de production. Cela permet de fabriquer les pièces plus rapidement sans compromettre la qualité.

• Qualité constante sur les commandes importantes – Une fois le programme CNC défini, la machine produit la même pièce à chaque fois, ce qui est important pour la production de masse.

• Composants plus résistants et plus légers – L’usinage CNC permet un retrait précis de la matière pour réduire le poids tout en conservant la résistance structurelle, essentielle aux performances de vol.

• Pour les fabricants de l’industrie aérospatiale, ces avantages font de l’usinage CNC le moyen le plus fiable de produire des pièces sûres et performantes à n’importe quelle échelle.

Pourquoi travailler avec Yangsen pour l'usinage CNC aérospatial ?

Yangsen fournit des services d'usinage CNC de pièces aéronautiques aux industries aéronautique et spatiale depuis des années. Notre équipe maîtrise les normes, les matériaux et les processus stricts nécessaires à la fabrication de composants sûrs et fiables.

Des années d'expérience dans la fabrication aérospatiale

Nous avons travaillé sur des projets allant des supports de petits avions aux pales de turbine hautes performances, ce qui nous donne une large base de connaissances.

Machines CNC avancées

Notre atelier utilise des centres d'usinage CNC multiaxes et des équipements de tournage de précision de grandes marques comme Haas, DMG Mori et Mazak. Ces machines nous permettent de travailler avec des tolérances strictes et des formes complexes.

Ingénieurs et machinistes qualifiés

Notre équipe possède la formation et les compétences pratiques nécessaires pour transformer les conceptions en pièces aéronautiques finies. Elle vérifie chaque étape pour garantir le respect des normes aéronautiques.

Expédition mondiale et délais fiables

Que vous ayez besoin de pièces localement ou à l'étranger, nous disposons de partenaires logistiques fiables pour garantir que votre commande arrive à temps.

Succès prouvé du projet

Des boîtiers de composants de satellites aux pièces de train d'atterrissage, nous avons réalisé des projets qui ont passé avec succès des inspections strictes des clients et des autorités réglementaires.

Avec Yangsen, vous obtenez un fournisseur qui combine une technologie de précision, des personnes qualifiées et une livraison fiable pour la fabrication aérospatiale.

Conclusion

L'usinage CNC joue un rôle essentiel dans l'industrie aéronautique. Des composants de moteur aux pièces structurelles, ce procédé offre la précision, la puissance et la fiabilité nécessaires aux applications aéronautiques et spatiales. Chaque pièce doit fonctionner parfaitement dans des conditions extrêmes, et la technologie CNC le permet avec une précision inégalée.

Yangsen dispose de l'expertise, des machines de pointe et d'une équipe qualifiée pour répondre aux exigences strictes de la fabrication aéronautique. Nous travaillons avec des matériaux de première qualité, respectons les certifications industrielles et produisons des pièces qui passent avec succès les inspections les plus strictes.

Contactez-nous dès aujourd'hui pour vos besoins en pièces aérospatiales et laissez Yangsen fournir la qualité et la précision exigées par votre projet.
