Entrez dans un atelier d'usinage et la première chose que vous remarquerez est le bourdonnement constant de machines CNC Au travail. Ces machines découpent l'acier, l'aluminium et le plastique avec une précision impossible à obtenir à la main.
Beaucoup pensent que toute la magie réside dans le logiciel. En réalité ? Sans composants mécaniques robustes et fiables, même le programme le plus intelligent du monde ne pourrait pas réaliser la moindre découpe.
Les pièces mécaniques d'une machine CNC assurent son fonctionnement : elles soutiennent, déplacent et pilotent chaque coupe. Elles supportent la charge, assurent un mouvement fluide et maintiennent chaque composant parfaitement aligné.
Quiconque a déjà travaillé dans un atelier sait que la moindre oscillation d'une broche ou le desserrage d'une vis peuvent ruiner un travail et gâcher une longue journée de travail. C'est pourquoi les machinistes et les ingénieurs disent souvent : « Faites confiance aux pièces avant de vous fier au code. »
Dans ce blog, nous examinerons en détail l'aspect mécanique des machines CNC. Vous découvrirez la nature de ces pièces, leur interaction, les secteurs qui en dépendent et les perspectives d'avenir de la technologie CNC.
CNC signifie « Commande Numérique par Ordinateur ». Si le mot « ordinateur » attire l'attention, c'est l'aspect mécanique qui rend les choses concrètes. Lorsque vous vous approchez d'une machine CNC, ce sont ces pièces que vous pouvez saisir et pointer.

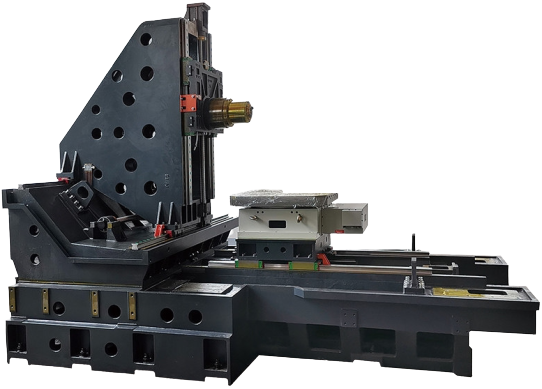

Le châssis de la machine est épais et solide. Il assure une parfaite stabilité et arrête les vibrations gênantes qui peuvent perturber une coupe. Des vis et des rails guident l'outil exactement là où il doit aller, tandis que la broche effectue la rotation pour façonner le métal. Sans oublier le système de refroidissement : il prévient la surchauffe, surtout lors des travaux longs et difficiles.
En termes simples, l'ordinateur donne les ordres, mais ce sont ces composants qui effectuent le travail de fond, transformant le code en découpe concrète du matériau sous vos yeux. Omettez ou négligez ne serait-ce qu'un seul de ces composants, et la machine ne restera pas précise longtemps.
Chaque machine CNC est construite différemment selon son utilisation. Une mini-défonceuse pour le travail du bois ne ressemblera pas à une fraiseuse robuste pour l'aéronautique. Malgré cela, certains composants sont génériques et, sans eux, aucun système CNC ne pourrait fonctionner. Examinons-les :

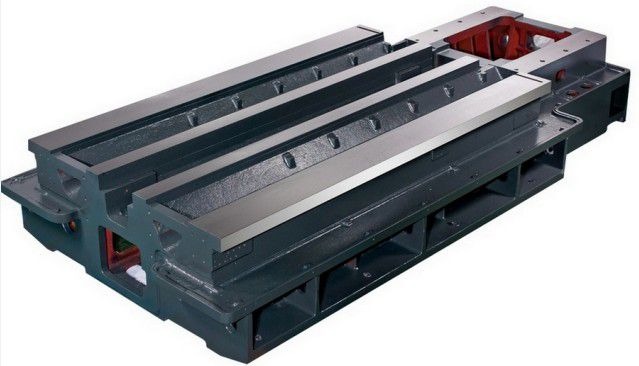

Le lit est l’un des composants les plus essentiels d’une machine CNC.
●Objectif : Considérez le banc comme la base de l'ensemble. Son rôle est de maintenir fermement la machine afin d'éviter les interférences dues aux vibrations lors de la coupe.
● Matériaux : La fonte, l'acier et d'autres matériaux composites sont suffisamment résistants pour supporter des charges lourdes et sont généralement utilisés pour les lits. Durs et durables, ils conservent leur forme même lorsqu'ils sont pliés ou déplacés.
Considérez la broche comme le cœur de votre CNC. Elle supporte l'outil de coupe et le fait tourner à différentes vitesses selon la tâche à réaliser. Sans broche, pas de coupe.
Types:
● Broches entraînées par courroie : Il est relativement peu coûteux et facile à entretenir. Il est également idéal pour les applications à vitesse moyenne.
● Broches à entraînement direct : Il est directement couplé au moteur, ce qui assure un fonctionnement encore plus fluide et précis (idéal pour les travaux à très grande vitesse ou de précision).
● Broches haut de gamme : Certains d'entre eux sont également équipés de moteurs et de systèmes de refroidissement intégrés pour permettre des coupes de précision longues et stables.
Caractéristiques: Roulements de grande capacité, boîtiers robustes et, dans certains cas, chemises de refroidissement pour transférer la chaleur sur une période d'utilisation plus longue.
Pourquoi c'est important : Lorsque votre broche ne fonctionne pas de manière optimale, vous allez avoir des surfaces dures, des déchets et une usure plus importante de l'outil.
Ce sont les éléments qui assurent un déplacement fluide et précis de la machine.

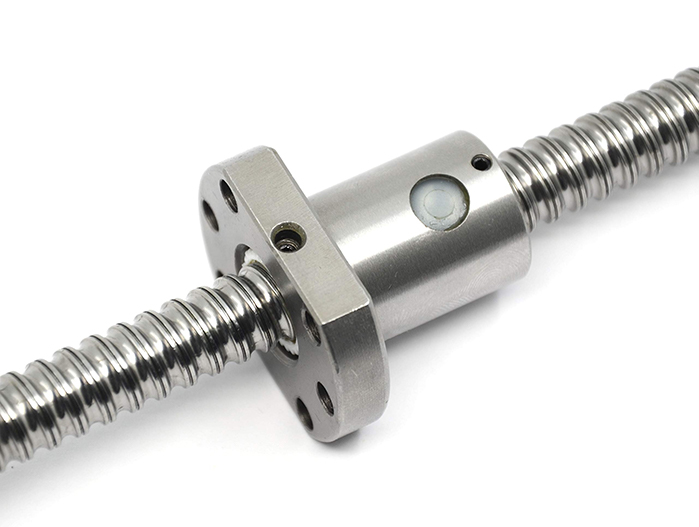

● Vis à billes : Les vis à billes transforment le mouvement rotatif en mouvement rectiligne. Elles sont conçues pour maintenir une précision dans des limites infimes, de l'ordre du micron.
● Guidages linéaires : L'outil se déplace comme sur des rails. Il se déplace en ligne droite et précise dans toutes les directions : X, Y et Z.
Pourquoi ils sont importants : Grâce aux vis à billes et aux rails de guidage, la machine se déplace en douceur, les coupes restent précises et l'équipement dure plus longtemps.
Ce sont essentiellement les muscles qui alimentent chaque mouvement de votre machine CNC.
● Moteurs d’entraînement : Ils sont utilisés lorsqu'une précision de premier ordre est nécessaire et les moteurs pas à pas sont les mieux adaptés aux tâches simples.
● Accouplements et courroies : Ces éléments relient les moteurs aux vis et assurent la stabilité du mouvement. Lorsqu'ils glissent, le mouvement devient instable et des erreurs de coupe apparaissent.
● Encodeurs : Petits mais essentiels, les encodeurs suivent en permanence la position de l'outil de coupe. En résumé, un GPS guide votre broche.
Pourquoi c'est important : Pour la plupart des applications, une machine standard à trois axes est suffisante, mais dans des configurations à cinq axes ou autres configurations sophistiquées, ces systèmes permettent la production de coupes complexes et complexes sans avoir à mettre en pause/réinitialiser la pièce à la main.
Les machines CNC ne fonctionnent pas souvent avec un seul outil.

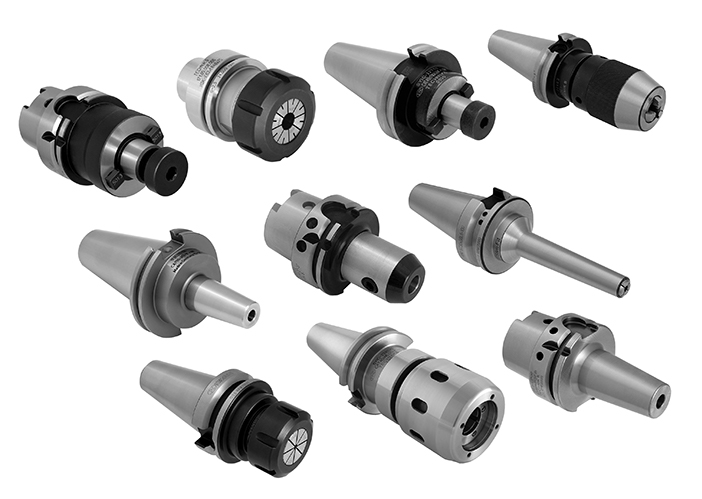

● Porte-outils : Ces supports verrouillent l'outil de coupe dans la broche pour une meilleure stabilité pendant l'usinage. Si le support n'est pas solide, vous entendrez des vibrations, constaterez des finitions rugueuses et finirez probablement par mettre la pièce au rebut.
● Changeurs d’outils : Les changeurs d'outils automatiques, souvent appelés ATC, permettent à la machine de saisir un nouvel outil en quelques secondes sans attendre que quelqu'un l'échange à la main.
Pourquoi c'est important : Sur des chantiers comme la fabrication de pièces aéronautiques, il est courant qu'un composant nécessite vingt outils ou plus. Sans ATC, vous seriez constamment en arrêt, ce qui représente une perte de temps et ralentit considérablement la production.
Sans un maintien approprié de la pièce, vous ne faites que couper de l'air.
● Tables de travail : Fournir une base plane pour les matières premières.
● Équipements : Configurations personnalisées conçues pour des formes uniques.
● Étaux et mandrins : Serrez fermement les matériaux pour éviter tout mouvement.
Pourquoi c'est important : Un réglage mal effectué peut entraîner des vibrations, des erreurs ou des pièces abîmées. Des coupes nettes et précises sont réalisées à chaque fois grâce à un serrage solide.
Les outils CNC produisent une chaleur concentrée. Sans refroidissement, ils brûleraient en quelques secondes.
● Systèmes de refroidissement : Vaporisez du liquide ou du brouillard sur l'outil de coupe pour dissiper la chaleur et éliminer les copeaux.
● Lubrification : Il est important de maintenir les pièces mobiles en bon état. Cela protège les vis à billes et les rails de guidage de l'usure. Si vous ignorez ce point, vous risquez d'entendre des grincements. Vous pourriez également constater une certaine rigidité et une baisse de précision.
Avantages: Lubrifier votre machine contribue à son bon fonctionnement. Cela prolonge également la durée de vie de vos outils et préserve la propreté de vos pièces finies. Une lubrification régulière peut vous éviter des réparations coûteuses par la suite.
Une seule pièce ne suffit pas. C'est le travail d'équipe qui rend les machines CNC si spéciales.
● Le cadre maintient tout stable
● La broche effectue la coupe
● Les vis à billes et les glissières déplacent les pièces avec précision
● Les moteurs alimentent ce mouvement
● Les moteurs entraînent ce mouvement
● Les changeurs et porte-outils maintiennent la production sans interruption.
Vue d'ensemble : Chaque pièce d'une machine CNC doit remplir sa fonction. Un petit détail négligé, comme une mauvaise lubrification ou un guide desserré, peut tout gâcher. Maintenir la machine en bon état contribue à son bon fonctionnement. Cela permet de gagner du temps et de l'argent, et d'éviter l'accumulation de frustration.
Les machines CNC sont omniprésentes. Certaines industries les utilisent pour les petites pièces, d'autres pour les structures massives. Voici quelques domaines où les pièces mécaniques usinées CNC jouent un rôle essentiel :
Les pièces d'avion nécessitent des tolérances si strictes que même un cheveu humain est trop épais. Des machines CNC dotées de châssis rigides et de guidages de précision produisent des aubes de turbine, des carters de moteur et des pièces structurelles qui doivent résister à des conditions extrêmes.
Les applications de défense comprennent les composants de missiles, les boîtiers de radar et les pièces de véhicules militaires.
Les machines CNC produisent de petits boîtiers, connecteurs et circuits imprimés où la précision au millimètre près est essentielle. En médecine, elles sont utilisées pour fabriquer des implants, des prothèses et des instruments chirurgicaux. Médecins et patients comptent sur ces équipements au quotidien.
Ici, les broches et les glissières doivent fonctionner avec une précision micrométrique, car même la plus petite erreur pourrait mettre en danger la sécurité du patient.
Les machines CNC effectuent les tâches les plus lourdes dans les ateliers automobiles, en produisant des blocs moteurs, des pièces d'engrenage et même les châssis qui assurent la sécurité des véhicules.
Dans les secteurs minier, de la construction et de l'énergie, elles sont soumises à des contraintes encore plus fortes et doivent découper le titane, l'acier trempé et d'autres matériaux agressifs. Pour supporter cette charge de travail, les machines ont besoin de châssis et de broches plus robustes, conçus pour une puissance brute.
Le choix des pièces n'est pas seulement une question de budget. C'est une question d'ajustement.
●Vitesse de la broche : Adaptez la broche à votre matériau. L'aluminium nécessite des vitesses de rotation élevées. L'acier préfère des coupes plus lentes et plus résistantes. Les composites se situent entre les deux.
● Serrage : La façon dont vous fixez votre pièce détermine la précision. Les petits travaux simples peuvent nécessiter des pinces standard, tandis que les pièces complexes nécessitent souvent des fixations sur mesure.
● Résistance du lit et du cadre : Plus c'est lourd et rigide, mieux c'est. Un cadre instable nuit à la précision.
● Systèmes de refroidissement : Pour les longs trajets, investissez dans un refroidissement fiable pour garder les outils affûtés et les pièces propres.
● Changeurs d'outils : Si vos travaux impliquent de nombreuses étapes, les changeurs d’outils automatiques valent chaque centime.
● Règle d'or : Choisissez une machine qui vous convient aujourd'hui, mais pensez aussi à l'avenir. Une petite mise à niveau aujourd'hui peut vous éviter un remplacement coûteux demain.
Les machines CNC doivent être entretenues régulièrement. L'ignorer peut entraîner des retards coûteux en cas d'urgence.
● Lubrification: Les vis à billes, les roulements et les glissières nécessitent un graissage régulier. Cela assure leur glissement en douceur et les maintient en parfait état.
● Alignement: Une utilisation intensive peut entraîner le déplacement des pièces. Si les coupes commencent à paraître irrégulières, vérifiez les glissières et l'alignement des axes.
● Problèmes de broche : Soyez attentif aux bruits étranges. Un grincement est souvent le signe d'une défaillance des roulements. Le détecter tôt permet de faire des économies.
● Contrecoup: Des vis à billes usées peuvent entraîner des retards entre le mouvement et la réponse de l'outil, ce qui entraîne des coupes de mauvaise qualité.
● Fuites de liquide de refroidissement : Les fuites, si elles ne sont pas réparées, peuvent détruire les composants électroniques ou obstruer les pompes. Des contrôles réguliers vous permettent de détecter les petits problèmes avant qu'ils ne se transforment en véritables casse-têtes.
● Soins préventifs : Un peu d'entretien de routine peut faire beaucoup de bien. Le maintenir à jour peut vous éviter des milliers de factures de réparation et des pertes de temps de production.
L'industrie CNC évolue rapidement, et les composants qui équipent ces machines évoluent également. Voici un aperçu de ce qui nous attend :
● Matériaux hybrides : Les châssis de machines commencent à intégrer des composites plus légers mais plus résistants.
● Broches intelligentes : Certaines broches sont équipées de capteurs qui surveillent la chaleur, les vibrations et l'usure et vous avertissent avant une panne.
● Montage automatisé : Certaines nouvelles pinces et tables de travail peuvent s'adapter pour contenir différentes formes, éliminant ainsi le temps de configuration et réduisant le risque d'erreurs.
● Refroidissement vert : Les nouveaux systèmes de refroidissement recyclent les liquides, réduisent les déchets et utilisent souvent des fluides biodégradables, ce qui permet de garder les outils affûtés et de réduire l'impact environnemental.
● Intégration de l'IA : Certaines machines ont commencé à inclure un retour d'information en temps réel pour modifier automatiquement la trajectoire et la vitesse de l'outil, coupant plus rapidement et plus précisément.
L’avenir se dirige vers des machines CNC plus écologiques, plus intelligentes et plus rapides.
Une machine CNC ressemble à un amas de moteurs, d'acier et de fils. Mais en passant du temps dans l'usine, vous en verrez davantage. Ce sont les pièces mécaniques qui donnent vie à la machine.
Le lit maintient tout en place, la broche exécute la coupe, les vis à billes et les glissières assurent la précision du mouvement et le système de refroidissement empêche la chaleur de projeter des objets.
Lorsque tous ces composants sont correctement installés et entretenus, le logiciel peut produire des résultats impeccables. Si vous les ignorez, même le meilleur programme ne pourra rien faire.
Que vous soyez un machiniste recherchant des tolérances plus strictes, un acheteur en préparation de sa prochaine machine ou un débutant en formation, connaître le matériel est primordial. Une mécanique solide est essentielle pour une production fluide et constante année après année.
