Types de moteurs de broche CNC

Les performances de la broche ont un impact direct impact sur précision d'usinage, stabilité de coupe et état de surface En usinage CNC, les problèmes tels que les vibrations, le bruit, la surchauffe ou l'instabilité de coupe sont souvent liés au moteur de broche plutôt qu'à l'outillage ou à la programmation.

Cela soulève une question essentielle : Comment les différents types de moteurs de broche CNC affectent-ils les performances d'usinage ?

Bien qu'ils puissent paraître similaires, les moteurs de broche diffèrent considérablement par leur structure, leur mode d'entraînement et leurs performances.

Les moteurs de broche CNC ne sont pas tous identiques. Certains sont conçus pour couple élevé et coupe lourdetandis que d'autres privilégient la vitesse, la précision ou un contrôle fluide.

Dans cet article, nous présenterons les principaux éléments. types de moteurs de broche CNC et expliquer leurs différences pour vous aider à mieux comprendre quelles options conviennent à différents besoins d'usinage.

Qu'est-ce qu'un moteur de broche CNC ?

Avant de nous pencher sur les différents types, clarifions d'abord une chose : qu'est-ce qu'un moteur de broche CNC exactement ?

En termes simples, c'est le composant qui fait tourner l'outil de coupe.

Pas de rotation, pas de découpe — c'est absolument essentiel.

Le moteur de broche convertit l'énergie électrique en mouvement de rotation contrôlé, permettant à l'outil de couper des matériaux à des vitesses et des couples précis. Chaque fois que vous modifiez la vitesse de rotation, changez de mode de coupe ou effectuez une opération à haute vitesse, c'est le moteur de broche qui travaille en coulisses.

Pourquoi est-ce important ?

Car les performances de la broche ont une incidence sur tout : stabilité de coupe, état de surface, bruit, vibrations et même durée de vie de l’outil. Un moteur de broche inadapté à la tâche peut engendrer des vibrations, une surchauffe ou des résultats irréguliers, quelle que soit la qualité de l’outillage ou de la programmation.

Et voici le point essentiel que beaucoup de gens ignorent : tous les moteurs de broche CNC ne fonctionnent pas de la même manière.

Les différents modèles gèrent la vitesse, le couple et la charge de manière très différente.

C’est pourquoi comprendre le types de moteurs de broche CNC Il ne s'agit pas seulement de connaissances techniques, mais aussi d'une vision pratique qui vous aide à obtenir de meilleurs résultats d'usinage.

Analysons cela.

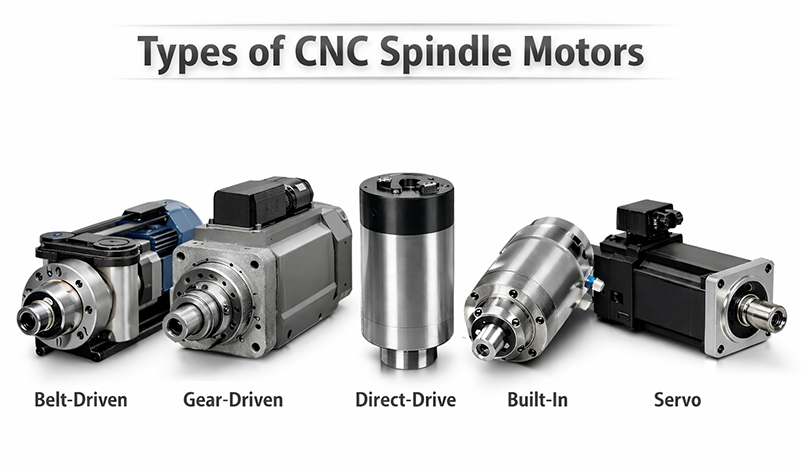

Types de moteurs de broche CNC

Maintenant que nous savons à quoi sert un moteur de broche CNC, parlons de la vraie question :

Quels types de moteurs de broche sont réellement utilisés dans machines CNC?

Vous remarquerez rapidement une chose : il n'existe pas de « meilleur » moteur de broche.

Chaque type est conçu en fonction d'un objectif d'usinage spécifique, qu'il s'agisse de couple, de vitesse, de précision ou de maîtrise des coûts.

Examinons un par un les types les plus courants.

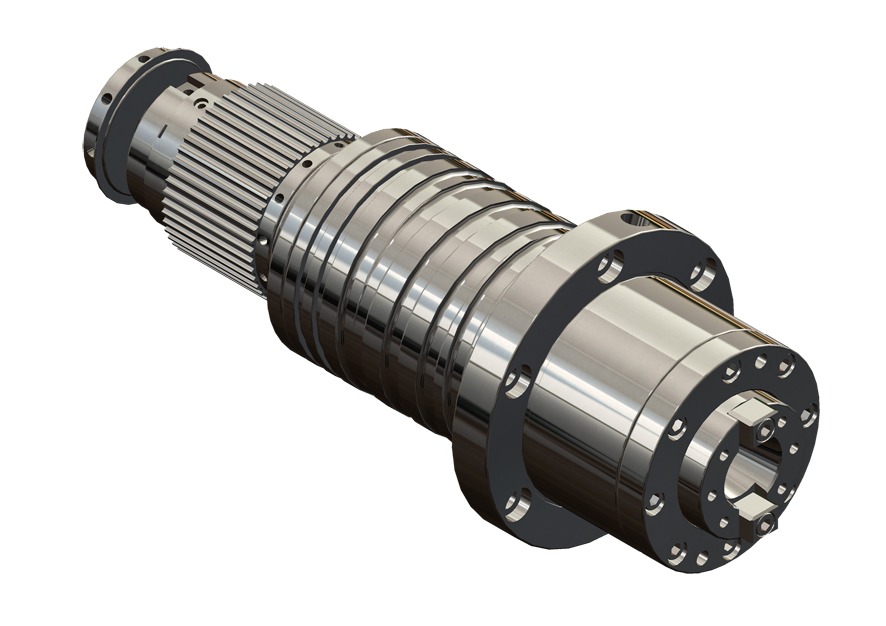

Moteur de broche à entraînement par courroie

Il s'agit de l'un des modèles de moteur de broche les plus traditionnels et les plus utilisés.

Dans un système à entraînement par courroie, le moteur transmet la puissance à la broche à travers courroies et pouliesC'est une configuration simple, et c'est précisément cette simplicité qui explique sa popularité persistante.

Pourquoi choisir celui-ci ?

Économique et fiable

Facile à entretenir et à réparer

Bonne absorption des vibrations lors de la coupe intensive

Où pêche-t-il ?

vitesse de broche maximale limitée

Pertes de puissance par transmission par courroie

Précision inférieure à celle des modèles à entraînement direct

Idéal pour :

Usinage général, opérations d'ébauche et applications où le coût et le couple importent plus que la vitesse ultra-élevée.

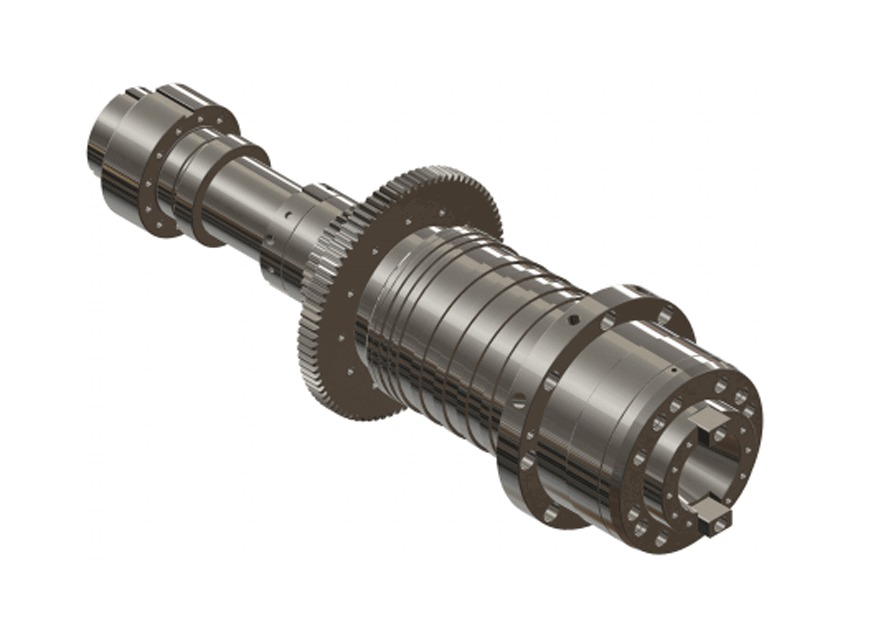

Moteur de broche à engrenages

Si les broches à entraînement par courroie privilégient la simplicité, les broches à entraînement par engrenages concentrez-vous sur le couple.

Au lieu de ceintures, ce modèle utilise une boîte de vitesses interne pour multiplier le couplece qui le rend idéal pour l'usinage intensif.

Pourquoi choisir celui-ci ?

Couple très élevé

Stable sous de fortes charges de coupe

Idéal pour les grandes pièces et les coupes profondes.

Où pêche-t-il ?

niveaux de bruit plus élevés

structure interne plus complexe

Exigences de maintenance accrues

Idéal pour :

Ébauche intensive, pièces de grande taille et applications où la puissance de coupe est plus importante que la vitesse.

Moteur de broche à entraînement direct

C’est là que les choses commencent à paraître plus « modernes ».

Dans une broche à entraînement direct, le moteur est directement couplé à l'arbre de la broche. pas de courroies, pas d'engrenagesCela signifie moins de pièces mobiles et une précision bien supérieure.

Pourquoi choisir celui-ci ?

Excellente précision de rotation

Vibrations et jeu minimaux

Meilleure finition de surface

Accélération et décélération rapides

Où pêche-t-il ?

coût plus élevé

Le contrôle de la chaleur devient plus crucial

Nécessite des systèmes de fabrication et de contrôle de haute qualité

Idéal pour :

Usinage de précision, finitions soignées et applications où la précision et la qualité de surface sont essentielles.

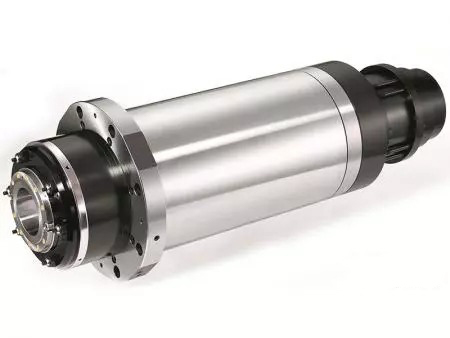

Moteur de broche intégré (motorisé)

Dans cette conception, le moteur est entièrement intégré au carter de broche. Compact, puissant et conçu pour la vitesse.

On les rencontre souvent dans les centres d'usinage à grande vitesse.

Sous-types courants

Broche intégrée refroidie par air

Broche intégrée refroidie par liquide

Pourquoi choisir celui-ci ?

Vitesses de broche extrêmement élevées

Performances dynamiques exceptionnelles

Conception compacte et peu encombrante

Où pêche-t-il ?

Investissement initial plus élevé

Systèmes de refroidissement complexes

La maintenance nécessite généralement un soutien spécialisé

Idéal pour :

L'usinage à grande vitesse, la finition des moules et les pièces de précision nécessitent une rotation fluide et stable.

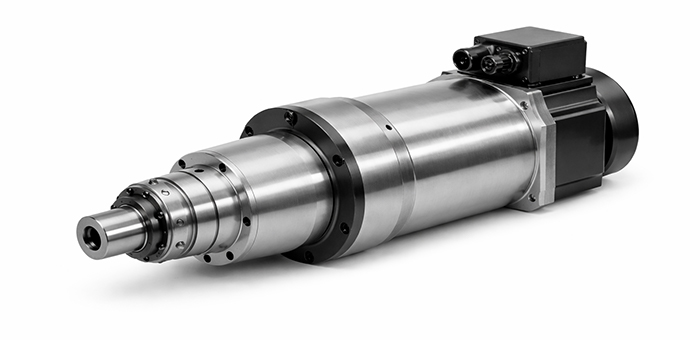

Moteur de broche servo

Les servomoteurs de broche privilégient le contrôle.

Ils sont conçus pour fonctionner en étroite collaboration avec le système CNC, permettant une régulation précise de la vitesse et des transitions en douceur — particulièrement utiles pour le taraudage et les opérations à vitesse variable.

Pourquoi choisir celui-ci ?

Haute précision et répétabilité

Contrôle de vitesse fluide

Excellent pour le taraudage rigide

Où pêche-t-il ?

Configuration de contrôle plus complexe

Coût du système plus élevé

Nécessite une intégration CNC avancée

Idéal pour :

Taraudage, usinage de précision et opérations nécessitant un contrôle précis de la vitesse.

Comparaison rapide des types de moteurs de broche CNC

FAQ

Les moteurs de broche CNC sont-ils tous interchangeables ?

A : Pas vraiment. Les différents moteurs de broche CNC sont conçus pour des exigences spécifiques en matière de vitesse, de couple et de contrôle. Remplacer le type de moteur de broche sans tenir compte de la structure de la machine et de l'application peut limiter les performances, voire engendrer des problèmes de fiabilité.

Une broche à entraînement direct est-elle plus précise qu'une broche à entraînement par courroie ?

R : Dans la plupart des cas, oui. Les broches à entraînement direct éliminent les courroies et les engrenages, réduisant ainsi les vibrations et le jeu pour obtenir une meilleure précision de rotation et un meilleur état de surface.

Pourquoi utilise-t-on encore des broches à engrenages si elles sont bruyantes ?

R : Parce que le couple est important. Les moteurs de broche à engrenages fournissent un couple robuste et stable pour les usinages intensifs et les pièces de grande taille, où la puissance de coupe est plus cruciale que la vitesse ou le niveau sonore.

Une vitesse de broche plus élevée est-elle toujours préférable ?

R : Pas nécessairement. Une vitesse de broche élevée est utile pour les opérations de coupe et de finition légères, mais l'usinage intensif requiert souvent du couple et de la rigidité plutôt que de la vitesse de rotation. Le choix du moteur de broche optimal dépend de la tâche d'usinage à effectuer.

Un moteur de broche inadapté peut-il réduire la durée de vie de l'outil ?

R : Oui. Des vibrations excessives, une vitesse instable ou un mauvais contrôle du couple peuvent accroître l'usure de l'outil et l'échauffement. Un moteur de broche adapté contribue à prolonger la durée de vie de l'outil et à maintenir des performances de coupe constantes.

Comment choisir le bon type de moteur de broche CNC ?

A : Commencez par prendre en compte vos matériaux, le style de coupe (ébauche ou finition), les exigences de vitesse et les objectifs de précision. Choisir le type de moteur de broche adapté aux besoins réels d'usinage donne généralement de meilleurs résultats que de simplement opter pour le modèle le plus performant.

Conclusion

Choisir le bon moteur de broche CNC commence par comprendre les différents types — à courroie, à engrenages, à entraînement direct, intégré ou servo — et comment ils répondent aux différents objectifs d'usinage.

Maintenant que vous connaissez les principales différences, vous êtes bien mieux placé pour prendre des décisions éclairées concernant les performances, la précision et l'efficacité de la broche.

Prenez un moment pour réfléchir à vos matériaux, à votre style de coupe et à vos priorités de production, et identifier le type de moteur de broche qui correspond réellement à vos besoins d'usinage.

De meilleurs résultats d'usinage ne sont pas le fruit du hasard ; tout commence par le choix du bon moteur de broche.
