L'usinage CNC moderne ne se résume plus à la simple découpe du métal ; il s'agit aussi de l'efficacité du fonctionnement de la machine.
À mesure que les pièces deviennent plus complexes et que les cycles de production se raccourcissent, les fabricants sont confrontés à un défi commun :
Comment réduire les temps d'arrêt sans sacrifier la précision ?
Les changements d'outils manuels peuvent paraître anodins, mais chaque arrêt a son importance. Chaque pause interrompt le flux d'usinage, augmente le temps de cycle et accroît le risque d'erreur humaine. C'est pourquoi l'automatisation est devenue une évolution naturelle dans les ateliers CNC modernes.
C'est là que le changeur d'outils automatique (ATC) L'ATC entre en jeu. En permettant le changement automatique des outils pendant l'usinage, un ATC contribue à maintenir la broche en fonctionnement au lieu de l'immobiliser, améliorant ainsi l'efficacité, la régularité et la flexibilité.
Mais quelle est la réelle valeur ajoutée d'un changeur d'outils automatique, et dans quelles situations est-il judicieux d'en utiliser un ?
C'est précisément ce que nous allons explorer ensuite.
Alors, qu'est-ce qu'un changeur d'outils automatique exactement ?
En termes simples, un changeur d'outils automatique (ATC) est un système sur une machine CNC qui change automatiquement les outils de coupe pendant l'usinage, sans interrompre le processus ni nécessiter l'intervention de l'opérateur.
Au lieu de retirer manuellement un outil et d'en installer un autre, la machine sélectionne l'outil requis dans un magasin d'outils et le remplace en fonction de la Programme CNCL'ensemble du processus se déroule en quelques secondes, avec précision et de manière répétée.
Pensez à une opération d'usinage typique : perçage, fraisage, taraudage, finitionChaque étape nécessite un outil différent.
Sans changeur d'outils automatique (ATC), la machine doit s'arrêter à chaque changement d'outil. Avec un ATC, la machine continue de fonctionner tandis que les changements d'outils s'effectuent automatiquement en arrière-plan.
En bref, un changeur d'outils automatique transforme une machine CNC, passant d'un processus par à-coups à un flux de travail continu et programmé, ce qui correspond exactement aux exigences de l'usinage moderne.
Alors, comment un changeur d'outils automatique améliore-t-il concrètement le processus d'usinage ?
Tout commence par l'automatisation au bon moment. Pendant l'usinage, lorsqu'un nouvel outil est nécessaire, le programme CNC déclenche automatiquement le changement d'outil. La broche libère l'outil en cours, le changeur d'outils automatique sélectionne le suivant dans le magasin, et l'échange s'effectue en quelques secondes, sans interrompre la production.
Tout est contrôlé par le programme CNC.
La sélection des outils, leur ordre et le moment du changement d'outils sont tous prédéfinis, ce qui signifie que la machine sait exactement quand et comment changer d'outils, à chaque fois.
Comparons maintenant cela au changement d'outils manuel.
Lors d'un changement manuel, la machine doit s'arrêter. Un opérateur intervient, retire l'outil, installe le suivant, vérifie son positionnement et relance le processus. Même effectuée avec soin, cette opération engendre des temps d'arrêt et de petites incohérences qui s'accumulent sur une journée de travail.
Avec un changeur d'outils automatique :
La machine continue de fonctionner sans intervention manuelle.
Le positionnement des outils est cohérent et répétable.
L'usinage suit une séquence régulière et ininterrompue
Il en résulte un processus d'usinage qui ressemble moins à une succession d'arrêts et de redémarrages qu'à une opération continue et maîtrisée. Cette différence, à elle seule, influe considérablement sur l'efficacité d'une machine CNC en production.
Aspect | Changement d'outil manuel | Changement d'outil automatique |
processus de changement d'outil | Nécessite l'arrêt de la machine et une intervention manuelle | Entièrement automatique, contrôlé par le programme CNC |
temps d'arrêt machine | Arrêts fréquents entre les opérations d'usinage | usinage continu avec interruption minimale |
Positionnement des outils | Cela dépend des compétences et de la manipulation de l'opérateur. | Cohérent et reproductible à chaque cycle |
Stabilité du flux de travail | Processus d'usinage discontinu | Séquence d'usinage fluide et programmée |
Intervention de l'opérateur | Élevé – attention constante requise | Faible – l'opérateur se concentre sur la configuration et la surveillance |
efficacité de production | Diminution due à l'absence de temps de coupe | Plus élevé en raison de la réduction du temps d'inactivité |
Adapté aux pièces complexes | Limité – les modifications manuelles fréquentes ralentissent le processus | Idéal – prend en charge plusieurs outils en un seul cycle |
Une fois que vous comprenez le fonctionnement d'un changeur d'outils automatique, ses avantages deviennent très concrets et faciles à ressentir sur le terrain.
Le principal avantage est simple : moins d'attente, plus de découpe.
Le changement automatique d'outils réduit les temps morts entre les opérations. Au lieu d'arrêter la machine à chaque changement d'outil, l'usinage se poursuit de manière quasi continue, ce qui raccourcit les temps de cycle et améliore la productivité globale, notamment pour les opérations multiples.
Il est difficile de maintenir une certaine constance lorsque les changements d'outils reposent sur une manipulation manuelle.
Avec un changeur d'outils automatique (ATC), les outils sont positionnés de la même manière à chaque fois. Cette répétabilité réduit les variations entre les pièces et contribue à maintenir une qualité d'usinage stable sur de longues séries de production.
Les changements manuels d'outils occupent les opérateurs, mais ne sont pas toujours productifs.
Un changeur d'outils automatique élimine les interventions répétitives. Les opérateurs peuvent ainsi se concentrer sur la configuration, la surveillance des processus, les contrôles qualité, voire le fonctionnement simultané de plusieurs machines, au lieu d'attendre à chaque changement d'outil.
La précision ne se résume pas à la découpe, elle concerne aussi le positionnement.
Un processus de changement d'outils stable et automatisé minimise les erreurs de positionnement dues à la manipulation manuelle. Ceci est particulièrement important pour les tolérances serrées et les pièces nécessitant plusieurs étapes d'usinage en une seule opération.
Les pièces complexes nécessitent rarement un seul outil.
Un changeur d'outils automatique (ATC) permet d'utiliser plusieurs outils (forets, fraises, tarauds, outils de finition) au cours d'un même cycle d'usinage. Il est ainsi plus facile d'appliquer des stratégies d'usinage avancées sans arrêter la machine ni interrompre le flux de production.
Bien que les changeurs d'outils automatiques présentent des avantages indéniables, ils ne constituent pas une solution universelle pour toutes les configurations d'usinage. Comme toute fonction d'automatisation, un changeur d'outils automatique comporte des compromis qu'il est important de comprendre au préalable.
Les machines CNC équipées d'un changeur d'outils automatique coûtent généralement plus cher que les modèles de base. Cet investissement supplémentaire couvre le magasin d'outils, le mécanisme de changement d'outils et l'intégration de la commande numérique. Pour les ateliers dont les changements d'outils sont très simples ou peu fréquents, ce surcoût n'est pas toujours justifié.
Un changeur d'outils automatique (ATC) ajoute des pièces mobiles et une logique de commande à la machine. Bien que les systèmes modernes soient fiables, ils restent plus complexes que les configurations manuelles. Par conséquent, les opérateurs et le personnel de maintenance doivent posséder une compréhension de base du fonctionnement du changeur d'outils afin d'éviter toute mauvaise utilisation ou erreur de configuration.
Les magasins d'outils, les pinces et les mécanismes de changement d'outils nécessitent une inspection et un entretien réguliers. Les copeaux, le liquide de refroidissement ou un chargement d'outils incorrect peuvent affecter les performances au fil du temps. Un changeur d'outils automatique (ATC) fonctionne de manière optimale lorsque la gestion et l'entretien des outils sont effectués correctement.
L'utilisation efficace d'un changeur d'outils automatique (ATC) exige une programmation soignée. Les numéros d'outils, les corrections et la gestion de la durée de vie des outils doivent être correctement organisés dans le programme CNC. Sans de bonnes pratiques de gestion des outils, les avantages du changement d'outils automatique peuvent être réduits.
Un changeur d'outils automatique est optimal lorsqu'il est adapté à l'application. Pour les très petites séries, les opérations simples ou les travaux ponctuels fréquents, le changement d'outils manuel peut suffire, voire s'avérer plus économique.
Un changeur d'outils automatique révèle toute sa valeur lorsqu'il est utilisé dans les contextes d'usinage appropriés. Il ne s'agit pas d'avoir plus de fonctionnalités, mais d'adapter la machine à la tâche.
Si une pièce nécessite perçage, fraisage, taraudage et finition en une seule opération, les changements d'outils s'accumulent rapidement. Dans ce cas, un changeur d'outils automatique (ATC) assure la fluidité du processus et évite les arrêts répétés qui ralentissent l'ensemble de la production.
À mesure que le volume de production augmente, même les plus petits gains de temps deviennent importants. Le changement automatique d'outils réduit les temps morts à chaque cycle, ce qui fait une différence notable sur les longues séries ou les productions en plusieurs équipes.
Les pièces complexes nécessitent souvent plusieurs outils pour atteindre la géométrie et la qualité de surface requises. Un changeur d'outils automatique (ATC) permet d'utiliser tous ces outils en un seul cycle d'usinage, favorisant ainsi des stratégies d'usinage plus avancées et plus efficaces.
Lorsque les opérateurs supervisent plusieurs machines CNC, les changements d'outils manuels constituent un goulot d'étranglement. Un changeur d'outils automatique réduit les interventions manuelles, permettant ainsi à un seul opérateur de gérer efficacement plusieurs machines.
Dans les applications où la constance et la répétabilité sont essentielles, le changement d'outils automatisé réduit les variations dues à la manipulation manuelle. Ceci est particulièrement précieux pour les pièces de précision et la stabilité de la production à long terme.
Quels types de machines CNC utilisent des changeurs d'outils automatiques ?

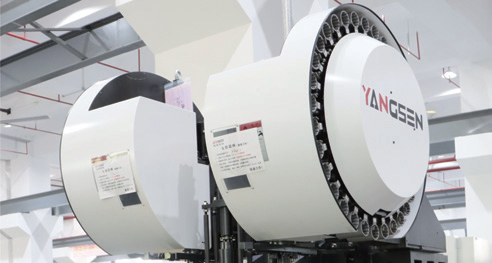

Les changeurs d'outils automatiques sont le plus souvent utilisés sur les centres d'usinage CNC, notamment les machines verticales, horizontales et 5 axes. Ils sont également utilisés sur certains autres types de machines. Machines de perçage et de taraudage CNC où plusieurs outils sont nécessaires dans un seul cycle.
Combien d'outils peut contenir un changeur d'outils automatique ?
Cela dépend de la conception de la machine.
Les machines plus petites peuvent contenir 12 à 24 outils, tandis que les centres d'usinage plus grands peuvent support 40, 60, Voire plus. Avoir les bonnes capacités ne signifie pas posséder le plus d'outils, mais en avoir suffisamment pour vos tâches habituelles.
Un changeur d'outils automatique (ATC) améliore-t-il la précision d'usinage ou seulement la vitesse ?
Les deux, mais de manières différentes.
Un changeur d'outils automatique (ATC) ne modifie pas directement la précision de coupe, mais il améliore la régularité du positionnement lors des changements d'outils. En réduisant les manipulations manuelles, il contribue à maintenir un alignement stable des outils, ce qui favorise une meilleure précision d'usinage globale, notamment pour les processus en plusieurs étapes.
Un changeur d'outils automatique est-il nécessaire pour la production en petites séries ?
Pas toujours.
Pour les très petites séries ou les opérations simples avec peu de changements d'outils, le changement d'outils manuel peut suffire. Cependant, si les petites séries impliquent tout de même plusieurs outils ou un usinage complexe, un changeur d'outils automatique (ATC) peut permettre de gagner du temps et de réduire les interruptions de réglage.
Quel est l'impact d'un système de contrôle automatique de la circulation (ATC) sur la maintenance des machines ?
Un changeur d'outils automatique ajoute des composants qui nécessitent un entretien courant de base, comme le nettoyage, l'inspection et le chargement correct des outils. Correctement entretenus, les systèmes de changeur d'outils automatiques modernes sont fiables et n'augmentent pas significativement la charge de travail liée à la maintenance.
Les changeurs d'outils automatiques ne changent pas la façon dont vous coupez, ils changent la fluidité du processus.
Pour les travaux nécessitant des changements d'outils fréquents ou des opérations multiples, un changeur d'outils automatique (ATC) permet de maintenir la machine en fonctionnement continu. Dans des configurations plus simples, le changement d'outils manuel reste pertinent. Tout dépend en réalité de la manière dont vos pièces sont usinées et de l'organisation de votre flux de production.
Si vous cherchez des moyens de réduire les interruptions ou de rationaliser votre processus d'usinage, l'examen de votre flux de travail de changement d'outils est un bon point de départ. Dans de nombreux cas, un discussion rapide autour de l'application Cela suffit pour voir si un changeur d'outils automatique convient, ou si une autre configuration serait plus adaptée.
