L'usinage est l'un des procédés de fabrication les plus importants en génie mécanique. Il permet de produire des composants précis en enlevant de la matière superflue d'une pièce. Il joue un rôle majeur dans des secteurs tels que l'automobile, l'aérospatiale, le médical, la construction et les machines industrielles. Différentes méthodes d'usinage, notamment le tournage, le fraisage, le perçage, la rectification et l'usinage CNC, sont sélectionnées en fonction du matériau, de la conception du composant et de la précision requise.
L'usinage moderne combine des outils de coupe de pointe, des systèmes de commande informatisés et des paramètres d'usinage précis pour obtenir des résultats constants. La compréhension du processus d'usinage aide les ingénieurs à choisir les méthodes appropriées, à améliorer l'efficacité de la production, à maintenir la précision dimensionnelle et à obtenir l'état de surface requis.
L'usinage est un procédé de fabrication qui consiste à enlever de la matière d'une pièce afin d'obtenir la forme, les dimensions et l'état de surface souhaités. La pièce peut être fabriquée à partir de matériaux tels que l'aluminium, l'acier, l'acier inoxydable, le titane et les plastiques techniques. Lors de l'usinage, un outil de coupe enlève de la matière sous forme de copeaux, tandis que l'outil et la pièce se déplacent l'un par rapport à l'autre.
En génie mécanique, l'usinage est largement utilisé pour fabriquer des composants de précision exigeant des dimensions et des tolérances spécifiques. Les opérations d'usinage courantes comprennent le tournage, le fraisage, le perçage, l'alésage, la rectification et le filetage. Selon l'application, l'usinage peut être réalisé à l'aide de machines conventionnelles ou de machines à commande numérique (CNC).
Les procédés d'usinage se classent en trois grandes catégories : l'usinage conventionnel, l'usinage abrasif et l'usinage non conventionnel. Chaque catégorie utilise un mécanisme d'enlèvement de matière différent et est choisie en fonction du matériau de la pièce, de la précision requise, de l'état de surface, de la géométrie de la pièce et des exigences de production.
Les procédés d'usinage conventionnels enlèvent de la matière par contact mécanique direct entre un outil de coupe et la pièce à usiner. Ces méthodes sont largement utilisées en génie mécanique car elles conviennent à la production d'une vaste gamme de composants de formes et de dimensions variées.
Tournant

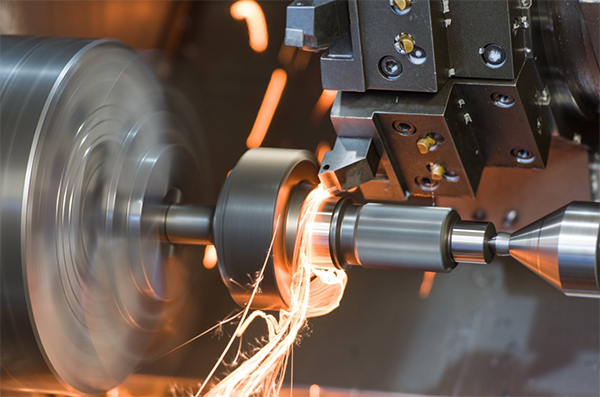

Le tournage est un procédé d'usinage où la pièce tourne tandis qu'un outil de coupe se déplace le long ou à la surface de celle-ci. Il est principalement utilisé pour produire des composants cylindriques, coniques et filetés. Parmi les applications courantes, on trouve les arbres, les axes, les bagues, les boulons et autres pièces rotatives.
Fraisage
Le fraisage utilise un outil de coupe rotatif à plusieurs points pour enlever de la matière d'une pièce fixe ou mobile. Il permet de réaliser des surfaces planes, des rainures, des poches, des gorges, des contours et des profils complexes. fraiseuses CNC sont couramment utilisées lorsque des exigences élevées en matière de précision et de répétabilité sont requises.

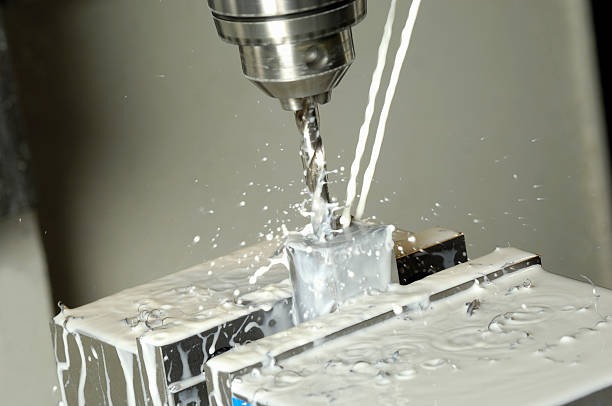

Forage
Le perçage permet de créer des trous ronds dans une pièce à l'aide d'un foret rotatif. C'est l'une des opérations d'usinage les plus courantes et elle est souvent utilisée comme étape préliminaire avant des procédés tels que l'alésage, le taraudage ou le réalésage.
Ennuyeux
L'alésage permet d'agrandir un trou existant ou d'en améliorer la précision. Un outil de coupe à un seul point enlève une quantité contrôlée de matière de la surface intérieure du trou. Il est couramment utilisé lorsqu'une grande précision dimensionnelle et un alignement précis sont requis.
Façonnage
Le façonnage consiste à enlever de la matière à l'aide d'un outil de coupe effectuant un mouvement de va-et-vient sur la pièce. Il est principalement utilisé pour produire des surfaces planes, des rainures et des profils angulaires, notamment dans les applications d'usinage spécialisées ou en petites séries.
L'usinage abrasif enlève de la matière à l'aide de particules abrasives dures plutôt que d'outils de coupe conventionnels. Ce procédé est particulièrement utile lorsqu'une grande précision dimensionnelle, un état de surface fin ou l'usinage de matériaux durs sont requis.

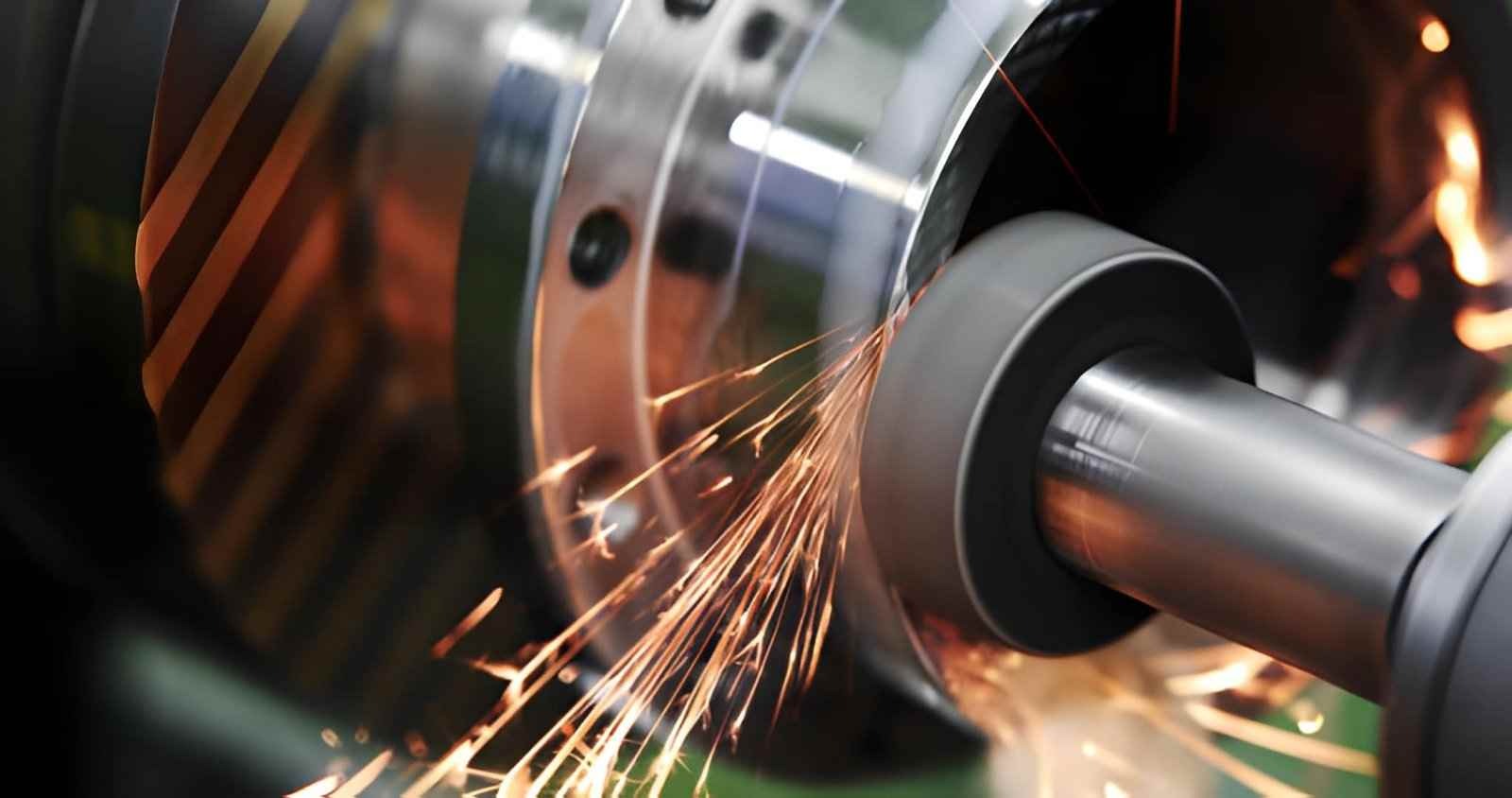

Affûtage
Le meulage utilise une meule abrasive rotative pour enlever de petites quantités de matière d'une pièce. Il permet d'obtenir une grande précision dimensionnelle et un excellent état de surface. Le meulage est couramment utilisé pour les aciers trempés, les composants de précision, les arbres, les engrenages et les surfaces d'outils.
Honing
Le rodage est un procédé de finition de précision qui utilise des pierres abrasives pour améliorer la géométrie et l'état de surface d'un trou ou d'une surface cylindrique existante. Il est fréquemment utilisé pour les cylindres de moteurs, les composants hydrauliques et les alésages de précision.
Clapotis
Le rodage est un procédé de finition ultra-précis qui consiste à appliquer de fines particules abrasives entre une pièce et une surface de rodage. Il permet d'obtenir des surfaces extrêmement lisses et planes et est couramment utilisé pour les composants de précision, les joints, les jauges, les pièces optiques et les surfaces d'assemblage.
Les procédés d'usinage non conventionnels enlèvent de la matière grâce à des mécanismes autres que la coupe mécanique classique. Selon le procédé, l'enlèvement de matière peut se faire par énergie électrique, réactions chimiques, énergie thermique, vibrations ultrasoniques ou fluide à haute pression.
Usinage par électroérosion (EDM)
L'usinage par électroérosion (EDM) enlève de la matière conductrice grâce à des étincelles électriques contrôlées entre une électrode et la pièce à usiner. Sans contact direct, l'EDM convient aux matériaux durs et aux formes complexes. On l'utilise couramment pour la fabrication de moules, matrices, cavités et autres pièces de précision.
Usinage électrochimique (ECM)
L'usinage électrochimique (ECM) enlève de la matière par une réaction électrochimique contrôlée entre la pièce et un électrolyte. Ce procédé n'implique aucun contact direct entre l'outil et la pièce, réduisant ainsi les contraintes mécaniques et l'usure de l'outil. L'ECM est particulièrement adapté à l'usinage de formes complexes et de matériaux conducteurs difficiles à usiner.
Usinage par faisceau laser
L'usinage par faisceau laser utilise un faisceau laser très concentré pour fondre ou vaporiser la matière sur une zone localisée. Il permet de réaliser des trous de petite taille, des profils complexes et des découpes précises avec une force mécanique limitée. Ce procédé est utilisé pour les métaux et autres matériaux dans des applications exigeant des finitions de haute précision.
Le choix entre ces options dépend des propriétés des matériaux, de la géométrie des composants, de la précision, des exigences en matière de finition de surface et du volume de production.
Facteur de comparaison | Usinage conventionnel | Usinage non traditionnel |
Principe d'usinage | La matière est enlevée par découpe mécanique à l'aide d'un outil de coupe. | La matière est enlevée à l'aide d'énergie électrique, chimique, thermique, ultrasonique ou fluidique. |
Contact outil/pièce | Nécessite généralement un contact physique direct entre l'outil de coupe et la pièce à usiner. | Certains procédés, tels que l'usinage par électroérosion (EDM), l'usinage électrochimique (ECM) et l'usinage laser, ne nécessitent pas de contact mécanique direct. |
Adéquation des matériaux | Convient à de nombreux métaux, plastiques et matériaux d'ingénierie courants. | Particulièrement utile pour les matériaux durs, cassants, résistants à la chaleur ou difficiles à usiner. |
Précision | Peut offrir une grande précision, selon la machine, l'outillage et le processus. | Souvent capable de produire des détails très précis et complexes. |
Finition de surface | L'état de surface varie en fonction de l'opération d'usinage et des paramètres de coupe. | Permet d'obtenir des finitions de surface de bonne à excellente qualité, bien que des finitions supplémentaires puissent parfois être nécessaires. |
Applications de production | Largement utilisé pour la fabrication générale, la réparation, le prototypage et la production en grande série. | Couramment utilisé pour les géométries complexes, les matériaux durs, les microstructures, les moules, les matrices et les composants spécialisés. |
Exemples | Tournage, fraisage, perçage, alésage, façonnage, brochage et réalésage. | Usinage par électroérosion (EDM), usinage électrochimique (ECM), usinage par faisceau laser, usinage par ultrasons et usinage par jet d'eau. |
Le choix des outils d'usinage dépend de l'opération d'usinage, du matériau de la pièce, de la précision requise, des conditions de coupe et de l'état de surface souhaité. L'outil de coupe doit présenter une dureté, une ténacité, une résistance à l'usure et une stabilité thermique suffisantes pour enlever efficacement la matière sans usure excessive ni défaillance.

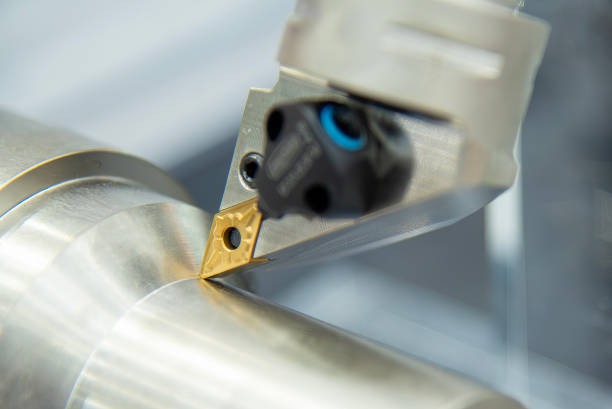

Outils de coupe à point unique
Les outils de coupe à un seul point de coupe possèdent une seule arête de coupe principale et sont couramment utilisés pour des opérations telles que le tournage, l'alésage, le façonnage et le rabotage. L'outil enlève de la matière en se déplaçant par rapport à la pièce, qu'elle soit en rotation ou immobile.
Outils de coupe multipoints
Les outils de coupe multipoints possèdent plusieurs arêtes de coupe qui enlèvent de la matière simultanément ou successivement. Les fraises, les forets, les alésoirs et les broches en sont des exemples courants. Ils permettent un enlèvement de matière efficace et sont largement utilisés dans l'usinage de production.
Outils abrasifs
Les outils abrasifs enlèvent de la matière grâce à l'action de particules abrasives dures. Les meules, les pierres à aiguiser et les pâtes à roder en sont des exemples courants. Ils sont principalement utilisés pour la finition de précision, la correction dimensionnelle et l'usinage de matériaux durs.
HSS
L'acier rapide (HSS) est un matériau d'outillage robuste qui conserve sa dureté à haute température. Les outils en HSS sont couramment utilisés pour le perçage, le taraudage, le fraisage, l'alésage et d'autres applications de coupe générales.
Carbure
Les outils en carbure offrent une dureté, une résistance à l'usure et une dureté à chaud supérieures à celles des aciers rapides. Ils sont largement utilisés pour l'usinage à grande vitesse de matériaux tels que l'acier, la fonte, l'acier inoxydable et l'aluminium.
Céramique
Les outils de coupe en céramique offrent une excellente dureté et une grande résistance aux hautes températures, permettant un fonctionnement à des vitesses de coupe élevées. Ils sont principalement utilisés pour l'usinage de matériaux durs et certaines opérations de finition à grande vitesse.
CBN
Le nitrure de bore cubique (CBN) est un matériau d'outillage de coupe extrêmement dur, principalement utilisé pour les aciers trempés, les fontes et autres matériaux difficiles à usiner. Il offre une bonne résistance à l'usure et une excellente stabilité dimensionnelle lors de l'usinage de précision.
Les paramètres d'usinage déterminent l'interaction entre l'outil de coupe et la pièce. Leur choix judicieux influe sur le taux d'enlèvement de matière, la durée de vie de l'outil, l'état de surface, la précision dimensionnelle, la consommation d'énergie et le rendement global de l'usinage.
La vitesse de coupe est la vitesse relative à laquelle l'arête de coupe se déplace sur la surface de la pièce. Elle est généralement exprimée en mètres par minute (m/min). La vitesse de coupe appropriée dépend du matériau de la pièce, du matériau de l'outil, du diamètre de l'outil et de l'opération d'usinage.
La vitesse d'avance décrit la rapidité avec laquelle l'outil de coupe ou la pièce avance pendant l'usinage. Elle est généralement exprimée en mm/min ou, selon l'opération, en mm/tour. Une vitesse d'avance adaptée permet d'optimiser la productivité, la durée de vie de l'outil, les efforts de coupe et l'état de surface.
La profondeur de passe correspond à l'épaisseur de matière enlevée lors d'une seule passe d'usinage. Une profondeur de passe plus importante augmente généralement la quantité de matière enlevée, mais aussi les forces de coupe et la puissance requise. Les opérations d'ébauche utilisent généralement des profondeurs de passe plus importantes, tandis que les opérations de finition utilisent des valeurs plus faibles.
La vitesse de broche correspond à la vitesse de rotation de la broche ou de la pièce, généralement mesurée en tours par minute (tr/min). Elle influe sur la vitesse de coupe, la génération de chaleur, l'usure de l'outil et l'état de surface. La vitesse de broche optimale dépend de facteurs tels que le diamètre de l'outil et le matériau de la pièce.

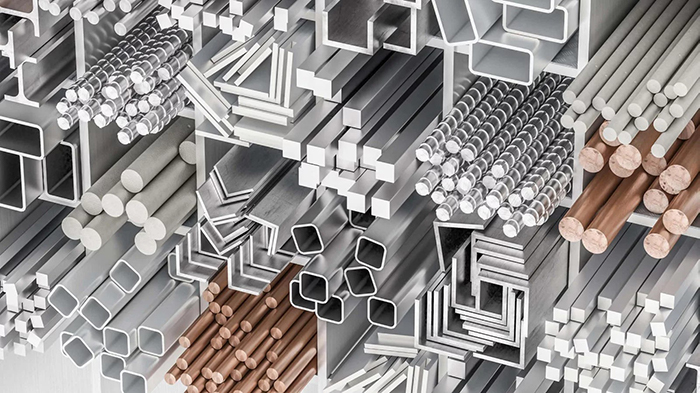

Les différents matériaux d'ingénierie requièrent des outils de coupe, des paramètres d'usinage et des stratégies de refroidissement différents. La dureté, la résistance, la conductivité thermique, la ductilité et le comportement à l'écrouissage du matériau influencent tous les performances d'usinage.
L'aluminium est léger, relativement facile à usiner et possède une bonne conductivité thermique. Il est couramment usiné pour la fabrication de composants aérospatiaux, de pièces automobiles, de boîtiers, de supports et d'armoires électroniques. Des outils affûtés et des conditions de coupe appropriées permettent d'éviter les bavures et d'obtenir un bon état de surface.
L'acier est l'un des matériaux d'ingénierie les plus usinés. Son usinabilité varie selon sa teneur en carbone, ses éléments d'alliage et sa dureté. Le tournage, le fraisage, le perçage et la rectification sont couramment utilisés pour la fabrication d'arbres, d'engrenages, de composants de machines et de pièces de structure.
L'acier inoxydable offre une excellente résistance à la corrosion, mais son usinage peut s'avérer plus complexe que celui des aciers conventionnels. Certaines nuances ont tendance à s'écrouir lors de l'usinage. Des vitesses de coupe appropriées, des outils affûtés, une rigidité suffisante et une application efficace de liquide de refroidissement contribuent à limiter la chaleur et l'usure des outils.
Le titane allie haute résistance, faible densité et excellente résistance à la corrosion, ce qui le rend précieux pour les applications aérospatiales et médicales. Cependant, sa faible conductivité thermique et sa haute résistance peuvent entraîner une importante accumulation de chaleur dans la zone de coupe. Un choix judicieux des outils, des paramètres de coupe contrôlés et une utilisation efficace du liquide de refroidissement sont essentiels lors de l'usinage du titane.
L'acier trempé possède une dureté et une résistance à l'usure élevées, ce qui rend l'usinage conventionnel plus complexe. Le carbure, le CBN, la rectification et d'autres procédés appropriés peuvent être utilisés en fonction de la dureté et de la précision requise. Les composants trempés sont couramment utilisés dans les matrices, les moules, les engrenages, les roulements et les pièces de machines résistantes à l'usure.
Les plastiques techniques tels que le PEEK, le nylon, le PTFE et le Delrin peuvent être usinés par fraisage, tournage, perçage et autres procédés. Leur faible conductivité thermique et leur rigidité relativement faible exigent un contrôle précis des conditions de coupe afin d'éviter la fusion, la déformation, la formation de bavures ou les imprécisions dimensionnelles.
L'usinage est largement utilisé en génie mécanique pour fabriquer des composants de précision aux dimensions, tolérances et états de surface spécifiques. Les procédés d'usinage varient selon les secteurs industriels, en fonction du matériau, de la géométrie du composant, du volume de production et de la précision requise. Le fraisage, le tournage, la rectification, le perçage et d'autres méthodes d'usinage CNC sont couramment utilisés pour produire des composants simples comme complexes.

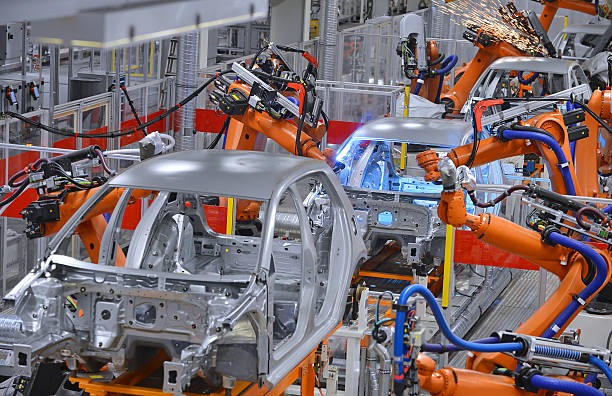

L'usinage joue un rôle essentiel dans la fabrication de composants automobiles tels que les pièces de moteur, les arbres, les engrenages, les composants de freinage, les pièces de transmission et les éléments de suspension. L'usinage CNC permet aux fabricants de garantir des dimensions et des tolérances constantes, même pour des volumes de production importants.
L'industrie aérospatiale utilise l'usinage pour fabriquer des composants tels que des pièces de turbines, des éléments de moteurs, des pièces de trains d'atterrissage, des éléments de structure et des accessoires d'aéronefs. Les matériaux couramment usinés comprennent l'aluminium, le titane et les alliages à haute résistance.
L'usinage est utilisé pour fabriquer des composants médicaux tels que des instruments chirurgicaux, des implants orthopédiques, des composants dentaires et des pièces pour équipements médicaux. L'usinage CNC permet de travailler des matériaux comme le titane, l'acier inoxydable, les alliages de cobalt-chrome et les plastiques techniques.
L'usinage est essentiel à la production de moules, matrices, cavités, noyaux et outillages de précision utilisés en fabrication. Le fraisage CNC, l'électroérosion, la rectification et d'autres procédés de précision permettent de créer des cavités complexes et des surfaces détaillées.
Les fabricants de machines industrielles utilisent l'usinage pour produire des arbres, des carters, des engrenages, des supports, des brides, des rouleaux, des roulements et autres composants de machines. Le choix entre les procédés d'usinage conventionnels et à commande numérique (CNC) dépend de la taille des pièces, du matériau, de la précision requise et des exigences de production.
Problème d'usinage | Causes courantes | Solutions possibles |
Usure des outils | Vitesse de coupe excessive, vitesse d'avance incorrecte, température de coupe élevée, matériau d'outil inadapté ou usinage prolongé. | Sélectionnez l'outil de coupe approprié, optimisez la vitesse de coupe et l'avance, utilisez un liquide de refroidissement adapté et remplacez les outils usés aux intervalles appropriés. |
Bruits et vibrations | Mauvaise fixation de la pièce, porte-à-faux excessif de l'outil, faible rigidité de la machine, paramètres de coupe incorrects ou montage instable. | Améliorer le serrage de la pièce, réduire le porte-à-faux de l'outil, augmenter la rigidité du montage, sélectionner des paramètres de coupe adaptés et utiliser une géométrie d'outil plus appropriée. |
mauvaise finition de surface | Outil de coupe usé, vitesse d'avance excessive, vibrations, vitesse de coupe incorrecte ou surépaisseur de finition insuffisante. | Utilisez un outil affûté et adapté, optimisez l'avance et la vitesse, réduisez les vibrations, effectuez une passe de finition appropriée et maintenez un débit de liquide de refroidissement adéquat. |
Imprécision dimensionnelle | Déflexion de l'outil, dilatation thermique, défaut d'alignement de la machine, usure de l'outil, décalages incorrects ou maintien instable de la pièce. | Vérifier l'étalonnage de la machine, contrôler les décalages d'outils, améliorer le maintien des pièces, compenser l'usure des outils, contrôler la température et inspecter les dimensions pendant l'usinage. |
Chaleur excessive | Vitesse de coupe excessive, forces de coupe élevées, liquide de refroidissement insuffisant, outils émoussés ou mauvaise évacuation des copeaux. | Réduisez la vitesse de coupe lorsque cela est approprié, utilisez des outils bien affûtés, améliorez l'application du liquide de refroidissement, optimisez l'avance et la profondeur de coupe et assurez une évacuation efficace des copeaux. |
1.Qu'est-ce que l'usinage en génie mécanique ?
L'usinage est un procédé de fabrication qui consiste à enlever de la matière d'une pièce afin d'obtenir la forme, les dimensions et l'état de surface souhaités. Les méthodes d'usinage courantes comprennent le tournage, le fraisage, le perçage, la rectification et l'alésage.
2.Quelle est la différence entre l'usinage conventionnel et l'usinage non conventionnel ?
L'usinage conventionnel enlève généralement de la matière par contact mécanique direct entre un outil de coupe et la pièce à usiner. L'usinage non conventionnel utilise d'autres formes d'énergie, telles que l'énergie électrique, thermique, chimique, ultrasonique ou hydraulique (à haute pression), pour enlever de la matière.
3.Quelles sont les opérations d'usinage les plus courantes ?
Les opérations d'usinage courantes comprennent le tournage, le fraisage, le perçage, l'alésage, la rectification, le réalésage, le brochage et le façonnage. L'opération appropriée dépend de la géométrie, du matériau, de la précision et de l'état de surface requis pour la pièce.
4.Quels sont les principaux paramètres d'usinage ?
Les principaux paramètres d'usinage comprennent la vitesse de coupe, l'avance, la profondeur de passe, la vitesse de broche et le taux d'enlèvement de matière. Un choix judicieux de ces paramètres influe sur la productivité, la durée de vie de l'outil, l'état de surface, les efforts de coupe et la précision dimensionnelle.
5.Quel procédé d'usinage est le plus adapté aux composants de haute précision ?
Il n'existe pas de procédé unique optimal pour toutes les pièces de haute précision. La rectification, le rodage, le polissage, l'usinage CNC et certains procédés non conventionnels peuvent garantir une haute précision en fonction du matériau, de la géométrie, des tolérances et de l'état de surface requis.
6.Quels matériaux peuvent être usinés ?
L'usinage peut être réalisé sur une vaste gamme de matériaux, notamment l'aluminium, l'acier, l'acier inoxydable, le titane, l'acier trempé, la fonte, les plastiques techniques et divers alliages. Le choix des outils et les paramètres d'usinage doivent être adaptés aux propriétés du matériau.
L'usinage est un procédé de fabrication fondamental en génie mécanique qui permet la production de composants précis, fonctionnels et complexes. Des opérations conventionnelles telles que le tournage, le fraisage et le perçage aux procédés avancés CNC, abrasifs et non conventionnels, chaque méthode d'usinage présente des applications et des avantages spécifiques.
