Broyeur à pont vs broyeur à portique : principales différences

Si vous usinez des pièces de grande taille ou lourdes, vous avez probablement déjà entendu parler des fraiseuses à portique et des fraiseuses à pont. À première vue, elles semblent assez similaires : toutes deux sont conçues pour l’usinage CNC de grande dimension et la découpe intensive.

Mais voici la question à laquelle de nombreux fabricants sont confrontés : lequel choisir ?

Alors que broyeurs à pont et broyeurs à portique Bien qu'elles présentent certaines similitudes, leur structure, leur conception de mouvement et leurs applications peuvent être très différentes. Comprendre ces différences vous aidera à choisir la machine la mieux adaptée à vos besoins de production.

Dans ce guide, nous comparerons rapidement les fraiseuses à portique et les fraiseuses à pont roulant pour vous aider à choisir la solution qui correspond le mieux à vos besoins d'usinage.

Qu'est-ce qu'un moulin à pont ?

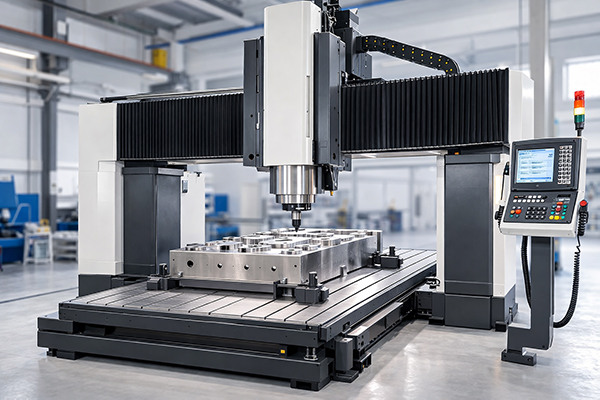

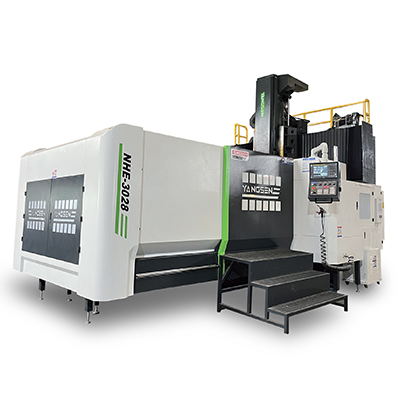

Un moulin à pont est un type de fraiseuse CNC Conçue pour l'usinage de pièces volumineuses et lourdes, cette machine tire son nom de sa structure : deux colonnes soutiennent une traverse qui forme un « pont » au-dessus de la table de travail.

Dans la plupart des fraiseuses à portique, la structure du portique reste fixe tandis que la table se déplace, permettant ainsi à la broche d'usiner des pièces de grande taille avec une bonne stabilité et une grande précision. Cette conception offre une grande rigidité, la rendant adaptée à… usinage de grande surface et de découpe lourde.

Les fraiseuses à portique sont couramment utilisées dans des secteurs tels que la fabrication de moules, l'aérospatiale, l'automobile et les équipements lourds, où les composants de grande taille nécessitent à la fois stabilité et précision d'usinage.

Types de moulins à pont

Les moulins à pont peuvent être divisés en plusieurs types en fonction de leur conception structurelle et de leur système de mouvement.

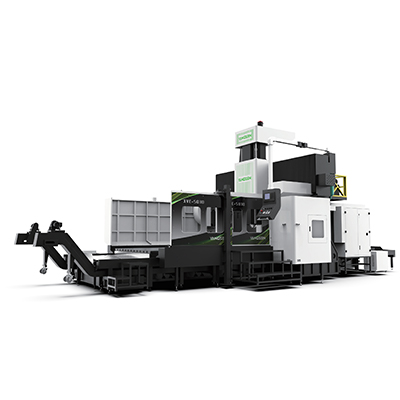

La fraiseuse à portique mobile est le type le plus courant ; la table de travail se déplace tandis que la structure du portique reste fixe. Cette conception offre une excellente rigidité et est idéale pour l’usinage de pièces lourdes.

Un autre type courant est la fraiseuse à pont mobile, où le pont se déplace le long du banc de la machine tandis que la table reste fixe. Cette configuration est souvent utilisée pour l'usinage de pièces de très grandes dimensions, car la pièce à usiner reste immobile pendant toute la durée de l'usinage.

Structure d'un moulin à pont

La structure principale d'un laminoir à pont comprend généralement deux colonnes verticales, une traverse (pont), une table de travail et une tête de broche.

Les deux colonnes soutiennent la traverse, assurant ainsi la stabilité de la table de travail. La broche se déplace selon les axes X, Y et Z, permettant à la machine d'effectuer diverses opérations de fraisage telles que le fraisage de surface, le rainurage et l'usinage de contours.

Cette structure en forme de pont contribue à maintenir une rigidité élevée et une précision d'usinage constante, notamment lors du travail avec de grandes pièces métalliques.

Pourquoi choisir un moulin à pont ?

De nombreux fabricants optent pour les fraiseuses à portique car elles offrent un bon équilibre entre capacité d'usinage, stabilité et précision.

Les moulins à pont sont particulièrement adaptés lorsque :

La pièce est grande, mais pas excessivement grande.

Le processus d'usinage exige une rigidité élevée et une coupe stable

Les matériaux lourds tels que l'acier ou la fonte doivent être usinés.

Grâce à ces avantages, les fraiseuses à pont sont largement utilisées pour la production de moules, de composants structurels, de bâtis de machines et de grandes pièces mécaniques.

Avantages et inconvénients des moulins à pont

Qu'est-ce qu'un broyeur à portique ?

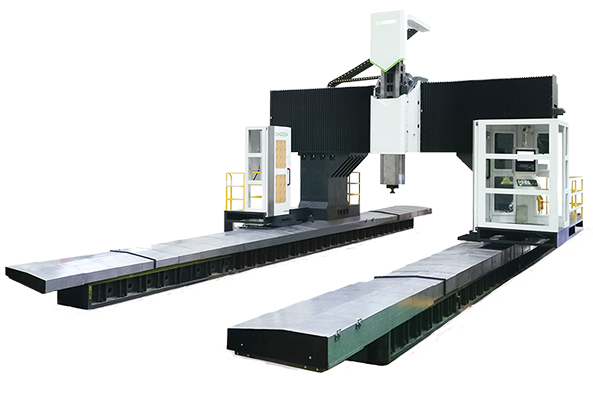

A fraiseuse à portique est une grande fraiseuse CNC conçue pour l'usinage pièces très volumineuses ou très lourdesSa structure comprend deux colonnes verticales reliées par une traverse, formant un cadre de portique qui se déplace au-dessus du bâti de la machine.

Contrairement à certaines fraiseuses à portique où la table se déplace, de nombreuses fraiseuses à portique utilisent une structure à portique mobile : le portique se déplace le long du banc de la machine tandis que la pièce reste fixe sur la table. Cette conception facilite l’usinage de pièces de très grandes dimensions sans avoir à déplacer la pièce pendant l’usinage.

Grâce à leur large plage d'usinage et à leur grande rigidité, les fraiseuses à portique sont largement utilisées dans des secteurs tels que l'aérospatiale, la construction navale, les équipements énergétiques et la fabrication de machines lourdes.

Types de broyeurs à portique

Les broyeurs à portique peuvent être classés en fonction de leur conception structurelle et de leurs capacités d'usinage.

Le système à portique fixe et table mobile maintient la structure du portique immobile tandis que la table de travail se déplace pendant l'usinage. Cette conception offre une bonne rigidité et une grande stabilité de coupe.

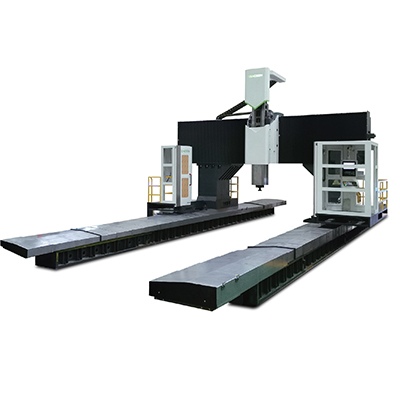

Un autre modèle courant est la fraiseuse à portique mobile, où le bâti du portique se déplace le long du banc de la machine tandis que la pièce à usiner reste fixe. Ce type de fraiseuse est idéal pour l'usinage de composants très grands et très lourds.

Il y a aussi fraiseuses à portique 5 axes, qui permettent un usinage complexe de surfaces multiples et sont souvent utilisées pour les pièces aérospatiales ou la fabrication de moules.

Structure d'un laminoir à portique

La structure d'un laminoir à portique comprend généralement deux colonnes verticales, une traverse, une tête de broche, un grand bâti de machine et une table de travail.

Le bâti du portique se déplace le long du banc, tandis que la broche se déplace le long de la traverse et de l'axe vertical pour effectuer les opérations de coupe. Cette structure offre une grande capacité de travail et une rigidité machine élevée, la rendant adaptée aux travaux d'usinage intensifs.

Pourquoi choisir un broyeur à portique ?

Les fabricants optent souvent pour les fraiseuses à portique lorsqu'ils ont besoin d'usiner des pièces de très grande taille ou des composants extrêmement lourds.

Un broyeur à portique est un bon choix lorsque :

La pièce à usiner est très volumineuse ou difficile à déplacer

Le processus d'usinage nécessite de grandes courses.

Une découpe robuste et un usinage stable sont nécessaires

Grâce à ces capacités, les fraiseuses à portique sont largement utilisées pour usiner de grands moules, des pièces structurelles d'aéronefs, des composants d'éoliennes et des structures d'équipements lourds.

Avantages et inconvénients des broyeurs à portique

Principales différences entre un moulin à pont et un moulin à portique

À première vue, les fraiseuses à pont et les fraiseuses à portique peuvent sembler assez similaires. Toutes deux sont conçues pour l'usinage de grandes pièces et présentent une structure à double colonne. Cependant, un examen plus approfondi révèle plusieurs différences importantes en termes de structure, de capacité, d'installation et de coût.

Comprendre ces différences peut aider les fabricants à choisir la machine qui correspond le mieux à leurs besoins de production.

Structure et conception

La principale différence réside dans la manière dont la machine se déplace pendant l'usinage.

Une fraiseuse à portique possède généralement une structure de portique fixe avec une table de travail mobile, ce qui signifie que la pièce à usiner se déplace pendant l'usinage tandis que le portique reste en place.

En revanche, une fraiseuse à portique utilise souvent un bâti mobile qui se déplace le long du banc de la machine, tandis que la pièce à usiner reste immobile sur la table. Cette conception est particulièrement utile pour l'usinage de pièces extrêmement grandes ou lourdes, difficiles à déplacer.

Capacité d'usinage

Les fraiseuses à portique sont généralement adaptées aux grandes pièces, offrant une bonne rigidité et des performances de coupe stables.

Les fraiseuses à portique offrent généralement une plus grande capacité d'usinage, ce qui les rend mieux adaptées aux composants de très grande taille tels que les structures d'aéronefs, les pièces d'éoliennes ou les socles de machines lourdes.

Prix

Dans de nombreux cas, les fraiseuses à pont sont légèrement plus abordables que les fraiseuses à portique de capacité d'usinage similaire.

Les broyeurs à portique nécessitent généralement des structures de machines plus grandes et des courses plus longues, ce qui peut augmenter les coûts de fabrication et d'installation.

Installation et assemblage

Les broyeurs à pont sont généralement plus faciles à installer car leur structure est plus compacte.

Les broyeurs à portique nécessitent souvent des fondations plus importantes et un assemblage plus complexe, notamment lorsqu'il s'agit de très grandes machines conçues pour des applications industrielles lourdes.

Entretien

Les broyeurs à pont sont généralement plus faciles à entretenir, grâce à leur système de mouvement plus simple et à leurs composants structurels plus petits.

Les broyeurs à portique, de par leur taille et leur structure à portique mobile, peuvent nécessiter un entretien et une maintenance plus spécialisés, notamment pour les machines industrielles de grande envergure.

Tableau comparatif rapide

Comment choisir entre un moulin à pont et un moulin à portique

Alors, faut-il choisir une fraiseuse à portique ou une fraiseuse à bras articulé ? La réponse dépend de vos besoins d’usinage. Ces deux machines sont conçues pour l’usinage de pièces de grandes dimensions, mais le choix optimal se résume généralement à quelques facteurs pratiques.

Application

Commencez par réfléchir au type de pièces que vous prévoyez d'usiner.

Les fraiseuses à portique sont souvent utilisées pour les moules, les bâtis de machines et les pièces structurelles, où une rigidité élevée et une coupe stable sont requises.

Les broyeurs à portique sont mieux adaptés aux composants de très grande taille, tels que les structures aérospatiales, les pièces d'éoliennes et les châssis d'équipements lourds.

Dimensions et poids de la pièce

La taille et le poids de votre pièce sont parmi les facteurs les plus importants.

Si les pièces sont volumineuses mais restent faciles à déplacer, une fraiseuse à portique peut les traiter efficacement.

Cependant, si les pièces sont extrêmement grandes ou très lourdes, une fraiseuse à portique peut s'avérer une meilleure option, car la pièce à usiner peut rester fixe pendant l'usinage.

Configuration de la machine

Différents projets peuvent nécessiter différentes capacités de machine.

Par exemple, certaines applications nécessitent un usinage multiaxes, des vitesses de broche élevées ou des magasins d'outils de grande capacité. L'évaluation de la configuration de la machine permet de s'assurer que l'équipement correspond à vos exigences de production.

Prix ​​et budget

L'investissement dans les machines est un autre élément important à prendre en compte.

Les fraiseuses à portique nécessitent généralement un investissement initial moins important, tandis que les fraiseuses à portique peuvent coûter plus cher en raison de leur structure plus imposante et de leur capacité d'usinage supérieure. Il est essentiel de choisir une machine adaptée à vos besoins de production et à votre budget.

Exploitation et maintenance à long terme

Il est également important de prendre en compte les coûts d'exploitation à long terme, notamment la maintenance, la consommation d'énergie et la durée de vie globale de la machine.

Choisir la machine adéquate peut améliorer la productivité et réduire les temps d'arrêt, aidant ainsi votre usine à obtenir un meilleur retour sur investissement (ROI) au fil du temps.

FAQ

Un broyeur à pont est-il identique à un broyeur à portique ?

Pas exactement. Bien que les deux machines utilisent une structure à double colonne et soient conçues pour l'usinage de grandes pièces, leurs systèmes de déplacement diffèrent. Une fraiseuse à portique utilise généralement une table mobile, tandis qu'une fraiseuse à portique utilise souvent un bâti mobile qui se déplace au-dessus de la pièce.

Quelle machine est la plus adaptée à l'usinage de pièces de très grandes dimensions ?

Pour les pièces extrêmement grandes ou lourdes, une fraiseuse à portique est généralement le meilleur choix. La pièce restant fixe sur la table, la machine peut usiner plus facilement des composants surdimensionnés sans avoir à les déplacer pendant l'usinage.

Les fraiseuses à portique sont-elles adaptées à l'usinage intensif ?

Oui. Les fraiseuses à portique sont réputées pour leur grande rigidité et leurs performances de coupe stables, ce qui les rend adaptées aux opérations de fraisage intensives, notamment dans des secteurs tels que la fabrication de moules et la production de machines en général.

Les broyeurs à portique sont-ils plus chers que les broyeurs à pont ?

Dans la plupart des cas, les fraiseuses à portique sont plus chères car elles ont généralement des structures plus imposantes, des courses plus longues et des exigences d'installation plus élevées. Cependant, elles offrent également une capacité d'usinage supérieure.

Quels secteurs industriels utilisent couramment des broyeurs à pont et des broyeurs à portique ?

Les fraiseuses à pont sont couramment utilisées dans la fabrication de moules, la production automobile et la fabrication d'équipements mécaniques.

Les fraiseuses à portique sont largement utilisées dans les industries qui nécessitent l'usinage de composants de très grande taille, telles que l'aérospatiale, la construction navale, l'énergie éolienne et la fabrication de machines lourdes.

Conclusion

Les fraiseuses à portique et les fraiseuses à pont sont deux solutions performantes pour l'usinage de pièces volumineuses et lourdes. Bien qu'elles présentent certaines similitudes de structure et de capacités, leurs différences de conception, de capacité d'usinage et d'exigences d'installation rendent chaque machine plus adaptée à des applications spécifiques.

En général, les fraiseuses à portique sont idéales pour les grandes pièces qui nécessitent une rigidité élevée et des performances de coupe stables, tandis que les fraiseuses à portique sont mieux adaptées aux composants très grands ou surdimensionnés où la pièce doit rester fixe pendant l'usinage.

Il n’existe pas de machine « idéale » absolue ; le bon choix dépend de la taille de votre pièce, des exigences d’usinage et de votre environnement de production.

Si vous n'êtes pas certain de la solution la mieux adaptée à votre projet, collaborer avec un fabricant expérimenté de machines CNC peut vous aider à sélectionner l'équipement le plus approprié à vos besoins de production.
