Si vous envisagez d'investir dans un centre d'usinage CNC, comprendre les différents types de guidages est tout aussi important que de comparer la vitesse de broche ou les courses de la machine.
Les différents types de guidages offrent différents avantages. Certains privilégient la vitesse et la précision, tandis que d'autres se concentrent sur la rigidité et les performances de coupe importantes. Choisir le bon guidage permet d'améliorer la productivité, la qualité d'usinage et le retour sur investissement à long terme.
Ce guide vous expliquera les types de guidages les plus courants pour les machines CNC et vous aidera à comprendre quelle option correspond le mieux à vos besoins d'usinage.
Un système de guidage pour machine CNC contrôle et supporte le mouvement des composants de la machine selon les axes X, Y et Z. Sa fonction principale est d'assurer un mouvement fluide, précis et stable lors des opérations d'usinage.

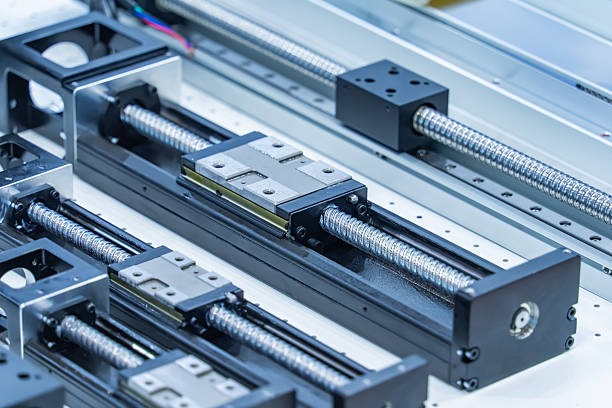

Un système de guidage CNC typique se compose de rails de guidage, de blocs mobiles ou de surfaces de glissement, et d'un système de lubrification. Lorsque l'axe de la machine se déplace, le guidage assure une trajectoire fixe tout en supportant les forces de coupe générées pendant l'usinage. Ceci contribue à maintenir la précision de positionnement et la stabilité de la machine tout au long du processus d'usinage.
Comparées aux systèmes de guidage de machines-outils traditionnels, les glissières CNC modernes offrent plusieurs avantages :
Les performances d'une machine CNC dépendent en grande partie de la conception de ses glissières, c'est pourquoi ces dernières sont considérées comme l'un des composants structurels les plus importants d'un centre d'usinage.
Les systèmes de guidage CNC ne sont pas tous conçus pour le même usage. Certains privilégient la vitesse et la précision, tandis que d'autres sont conçus pour la rigidité et les usinages intensifs. Comprendre ces différences vous permettra de choisir la machine la mieux adaptée à vos besoins de production.
Les types de guidages les plus couramment utilisés dans les centres d'usinage CNC comprennent les guidages linéaires à billes, les guidages à rouleaux, les guidages caissons et les guidages hydrostatiques.
Qu'est-ce qu'un guidage linéaire à billes ?

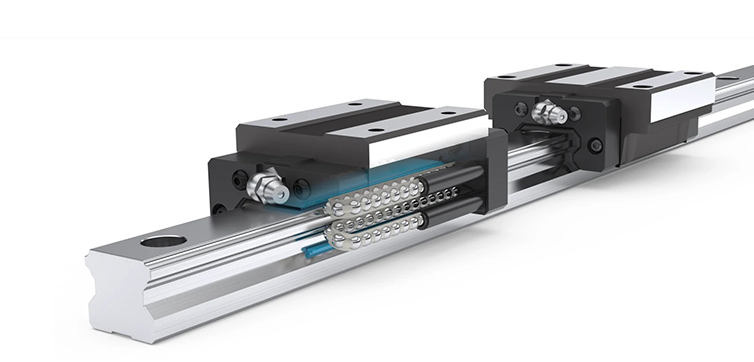

Un guidage linéaire à billes utilise des billes d'acier en recirculation entre le rail de guidage et le bloc de guidage. Lorsque l'axe se déplace, les billes roulent en continu à l'intérieur du bloc de guidage, réduisant ainsi la friction et permettant un mouvement fluide et précis.
Il s'agit de l'un des types de voies de guidage les plus courants dans le ferroviaire moderne. centres d'usinage verticaux et des machines CNC à grande vitesse.
Avantages
Inconvénients
Qu'est-ce qu'un guidage à rouleaux ?

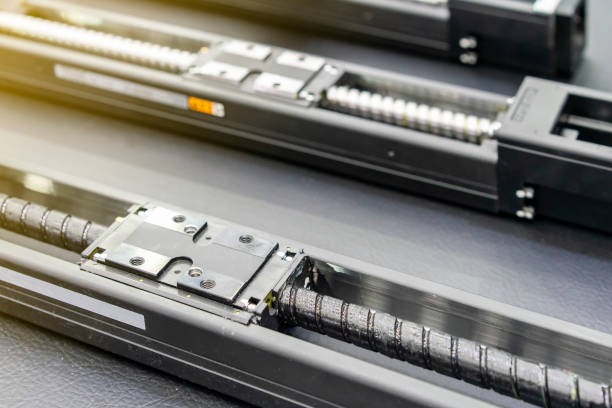

Un guidage à rouleaux fonctionne de manière similaire à un guidage à billes, mais utilise des rouleaux cylindriques au lieu de billes d'acier. La plus grande surface de contact permet au guidage de supporter des charges plus élevées tout en conservant une excellente précision de mouvement.
De nombreux centres d'usinage haute performance utilisent des guidages à rouleaux pour obtenir un équilibre entre vitesse et rigidité.
Avantages
Inconvénients
Qu'est-ce qu'un guidage en caisson ?
Un guidage par caisson, également appelé guidage rigide, utilise de larges surfaces de contact glissantes au lieu d'éléments roulants. Ces surfaces sont rectifiées avec précision et lubrifiées à l'huile afin de réduire le frottement lors du mouvement.
Les glissières rectangulaires sont couramment utilisées dans les centres d'usinage de forte puissance. aléseuses horizontales, et grandes machines à portique.
Avantages
Inconvénients
Qu'est-ce qu'une voie de guidage hydrostatique ?
Un guidage hydrostatique utilise de l'huile sous pression pour créer un film d'huile mince entre les surfaces de guidage. Comme les pièces mobiles ne sont pas en contact direct, le frottement et l'usure sont considérablement réduits.
Ce type de guidage est principalement utilisé dans les équipements CNC ultra-précis et haut de gamme.
Avantages
Inconvénients
Chaque type de guidage présente des avantages différents. Les guidages linéaires à billes privilégient la vitesse et l'efficacité, les guidages à rouleaux offrent un bon compromis entre vitesse et rigidité, les guidages à caisson excellent dans les usinages intensifs et les guidages hydrostatiques sont conçus pour les applications d'ultra-précision. Le choix optimal dépend des matériaux à usiner, des conditions de coupe et des objectifs de production.
Choisir le bon système de guidage ne consiste pas à trouver l'option la plus sophistiquée, mais celle qui correspond le mieux à vos exigences d'usinage. Différents types de systèmes de guidage sont conçus pour différents objectifs de production, et un choix judicieux peut améliorer l'efficacité d'usinage, la qualité de l'état de surface et les performances globales de la machine.
Le tableau ci-dessous présente une comparaison rapide des types de guidages CNC les plus courants.
Fonctionnalité | Guidage linéaire à billes | Voie de guidage à rouleaux | Guide de boîte | Voie de guidage hydrostatique |
Vitesse de déplacement | Excellent | Excellent | Modéré | Modéré |
Précision du positionnement | Excellent | Excellent | Très bien | Excellent |
Rigidité | Bien | Très bien | Excellent | Excellent |
Capacité de charge | Bien | Très bien | Excellent | Excellent |
Amortissement des vibrations | Équitable | Bien | Excellent | Excellent |
Capacité de coupe lourde | Bien | Très bien | Excellent | Excellent |
Entretien | Facile | Facile | Modéré | Complexe |
Coût | Faible | Moyen | Moyen | Haut |
Dans la plupart des centres d'usinage modernes, les guidages linéaires à billes et à rouleaux sont les plus courants car ils offrent une excellente vitesse et une grande précision. Les guidages par caisson restent populaires pour les applications exigeantes où la rigidité et la puissance de coupe priment sur la vitesse de déplacement. Les guidages hydrostatiques sont généralement réservés à l'usinage ultra-précis exigeant une précision maximale.
1. Quel est le type de guidage le plus couramment utilisé dans les centres d'usinage CNC ?
Les guidages linéaires à billes sont les plus couramment utilisés dans les centres d'usinage CNC modernes. Ils offrent un bon compromis entre vitesse, précision et coût, ce qui les rend adaptés à une large gamme d'applications d'usinage.
2. Quelle est la différence entre les guidages à billes et les guidages à rouleaux ?
Les deux systèmes sont des systèmes de guidage linéaire, mais les guidages à rouleaux utilisent des rouleaux cylindriques au lieu de billes. Cela confère aux guidages à rouleaux une rigidité et une capacité de charge supérieures, les rendant ainsi adaptés aux applications d'usinage plus exigeantes.
3. Quel type de guidage est le mieux adapté à la fabrication de moules ?
Les guidages linéaires à billes et les guidages à rouleaux sont couramment utilisés dans la fabrication de moules car ils offrent une haute précision, un mouvement fluide et un usinage efficace des composants complexes des moules.
4. Les guidages linéaires sont-ils adaptés à l'usinage de l'acier ?
Oui. Les machines modernes à guidage linéaire sont capables d'usiner efficacement l'acier. Cependant, pour l'usinage continu et intensif de grandes pièces en acier, les guidages à caisson offrent une meilleure stabilité et de meilleures performances de coupe.
5. Quel type de guidage est le mieux adapté aux découpes intensives ?
Les glissières caissonnées sont généralement préférées pour les opérations de coupe intensives car elles offrent une rigidité supérieure, une capacité de charge plus importante et une meilleure absorption des vibrations lors des opérations d'usinage agressives.
6. Comment choisir le bon système de guidage pour ma machine CNC ?
Le choix du guidage optimal dépend des matériaux, des dimensions de la pièce, des exigences de coupe et des objectifs de production. L'usinage à grande vitesse privilégie souvent les guidages linéaires, tandis que l'usinage intensif préfère généralement les guidages rectangulaires. Bien comprendre votre application est essentiel pour choisir la machine adaptée.
Les différents types de guidages CNC sont conçus pour différentes tâches d'usinage. Les guidages linéaires à billes privilégient la vitesse et l'efficacité, les guidages à rouleaux offrent un équilibre entre vitesse et rigidité, tandis que les guidages à caisson sont mieux adaptés aux opérations de coupe intensives.
Il n'existe pas de guidage unique optimal pour toutes les applications. Le choix le plus adapté dépend de vos matériaux, de vos exigences d'usinage et de vos objectifs de production. Comprendre ces différences vous permettra de choisir une machine CNC offrant les performances nécessaires à votre activité.
