La structure principale d'un tour vertical comprend une broche verticale et une table de travail rotative. Cette table, généralement de grande taille, peut accueillir des pièces lourdes. La broche est positionnée verticalement, contrairement à la broche horizontale d'un tour horizontal classique. La machine possède un bâti robuste capable de supporter le poids de la table de travail et des outils de coupe. Ce bâti est conçu pour assurer stabilité et rigidité, garantissant ainsi la précision des opérations d'usinage.
Max. Voyage sur l'axe X :
-200～+1050mmmMax. Voyage sur l'axe Z :
900mmHauteur maximale des pièces :
1400mmPoids maximum des pièces :
8000kgApplication :
Power generation, shipbuilding, metallurgy, and mining.Structure principale of Tour vertical CNC

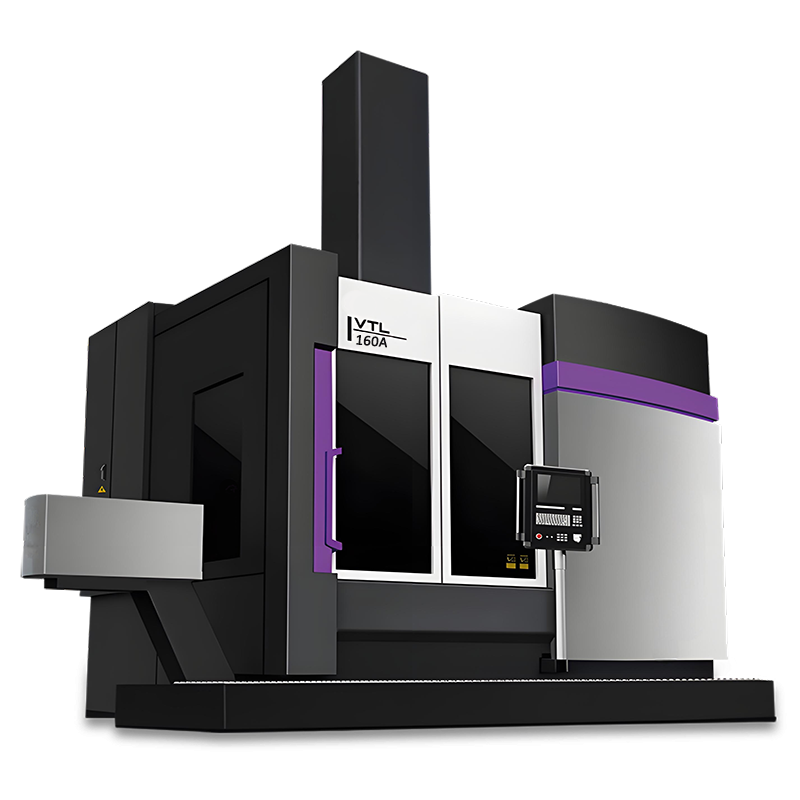

 | Le tour VTL-160A est un tour vertical CNC à colonne unique et à poutre mobile. Développé et conçu par notre société pour répondre aux besoins du marché, il bénéficie d'une technologie de pointe. Nous avons mis en œuvre une nouvelle conception de la structure de la machine, réalisé des recherches techniques approfondies et assuré sa mise en service. |
Assistance après-vente complète pour votre tour vertical
Chez CNC Yangsen, nous nous engageons à fournir un service après-vente complet afin de garantir le fonctionnement optimal de votre tour vertical VTL-160A. Nos services comprennent :

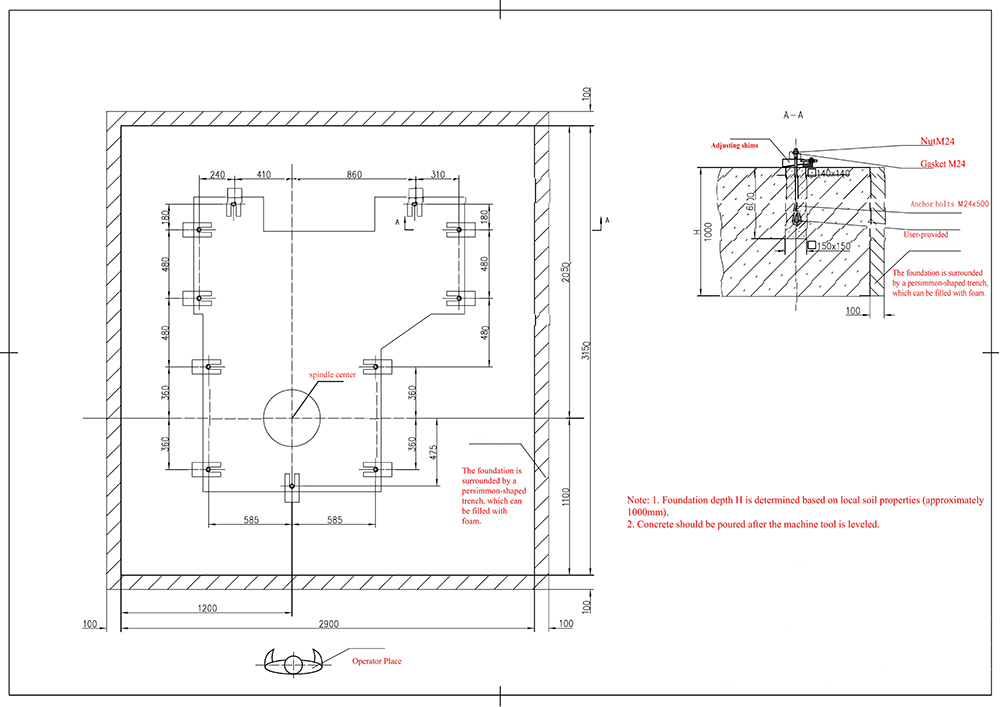

Plans de fondation : Nous fournissons des plans de fondation détaillés pour vous aider à planifier et à installer votre machine avec précision, garantissant ainsi stabilité et performances optimales.

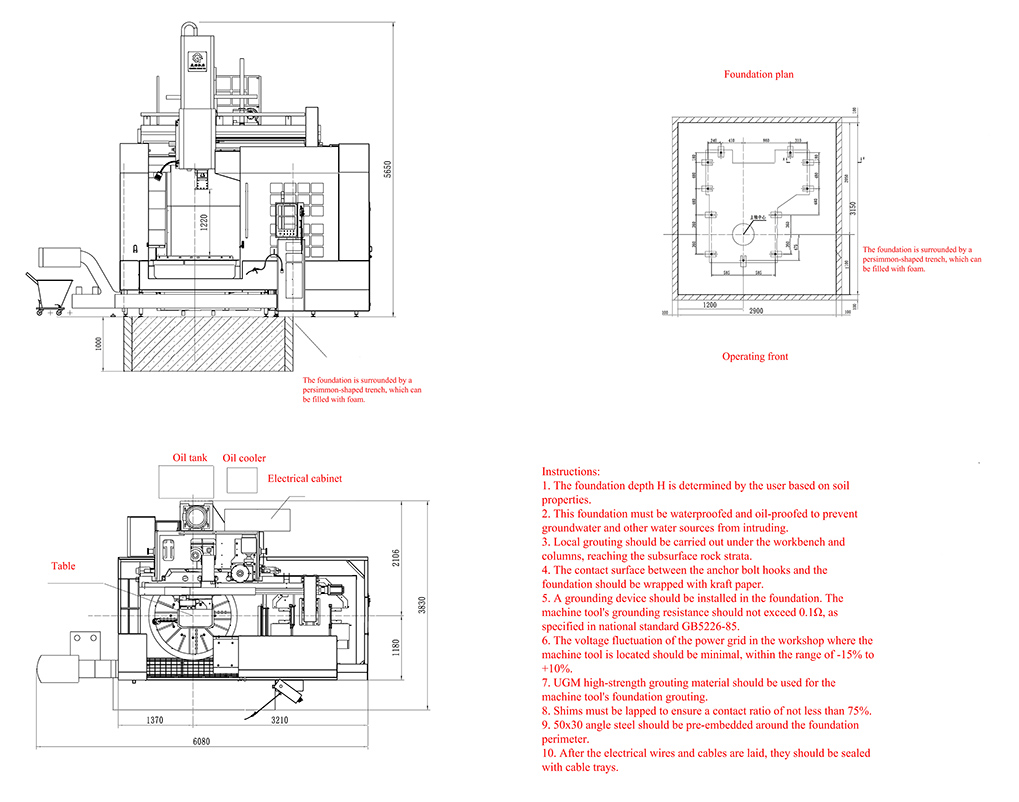

Dimensions pour l'exportation et l'installation : Notre équipe technique fournit des plans précis des dimensions des équipements pour l'expédition internationale et la planification de l'installation sur site.
Consultation technique : Nos experts sont disponibles pour vous guider tout au long de l'installation, de la configuration et de la maintenance, garantissant ainsi un temps d'arrêt minimal.
Avec CNC Yangsen, vous n'achetez pas seulement une machine, vous vous assurez un partenaire fiable pour un succès à long terme.
Application de l'Tour vertical CNC
Cette machine de tour CNC est adaptée à l'usinage de grandes pièces dans des secteurs tels que la production d'énergie, la construction navale, la métallurgie et l'exploitation minière.
Paramètres technologiques clés de
| Article | Unité | Spécification | |
| Paramètres principaux | diamètre de la table de travail | mm | 1400 |
| Diamètre de rotation maximal | mm | 1700 | |
| Diamètre maximal de la coupe | mm | 1600 | |
| Hauteur maximale de la pièce à usiner | mm | 1400 | |
| Poids maximal de la pièce à usiner | Kg | 8000 | |
| Couple maximal de la table de travail | N．m | 16500 | |
| Boîte de vitesses principale | Vitesse de rotation de la broche | r/min | 1-300 |
| Moteur principal | Déplacement rapide de la table de travail | Engrenage | deux vitesses, sans fin |
| Puissance nominale/30 minutes | kW | 37 | |
| puissance nominale continue | kW | 30 | |
| Bélier | taille de la section du bélier | mm×mm | □220X220 |
| Course de l'axe X | mm | -200～+1050 | |
| ZDéplacement sur l'axe - | mm | 900 | |
| Vitesse d'alimentation | Vitesse d'avance de la coupe | mm/min | 0,1-1000 |
| vitesse d'alimentation rapide | mm/min | 6000 | |
| porte-outil | porte-outil simple | 1 | |
| taille de la tige de l'outil de tournage | mm×mm | 32×32 | |
| changeur d'outils | Tension de l'outil de type T | Nombre | 12 |
| Poids | Poids brut | Kg | 27500 |
| Système | Modèle CNC | FANUC oiTF | |
| Dimensions du tour | Longueur*largeur*hauteur | mm×mm×mm | 5700X4850X5300 |
| Puissance totale | Tension | V | AC380 |
| plage de fluctuation de tension | －10～＋10% | ||
| Fréquence | Hz | 50±1 | |
| Puissance totale | kW | 53 | |
| L'alimentation électrique totale comprend | Moteur principal | kW | 30/37 |
| Moteur hydraulique | kW | 3.5 | |
| Moteur de la pompe de refroidissement | kW | 0,75 | |
| servomoteur de l'axe X | Nm | 27 | |
| servomoteur de l'axe Z | Nm | 27 | |
| Moteur de levage | kW | 5.5 | |
| Unité NC | KVA | 0,05 | |
| Panneau de contrôle | KVA | 0,02 | |
| Moteur de ventilateur, éclairage, etc. | kW | 0,16 | |
| Moteur de retrait de puce | kW | 0,2 | |
| Pression du système hydraulique | MPA | 5 | |
