Le tour CNC est un type de machine-outil à commande numérique. Les tours CNC offrent un usinage d'une extrême précision. Ce type de tour est adapté à l'usinage de grandes pièces dans des secteurs tels que les centrales électriques, la construction navale, la métallurgie, l'exploitation minière, etc.
Max. Voyage sur l'axe X :
-100～+1650mmmMax. Voyage sur l'axe Z :
1200mmHauteur maximale des pièces :
1800mmPoids maximum des pièces :
10000kgApplication :
Power generation, shipbuilding, metallurgy, and mining.Structure principale of Tour vertical CNC
 |
Le tour adopte une structure assurant une protection complète de la machine principale et une disposition centralisée des systèmes mécaniques, électriques et hydrauliques. Il se compose principalement d'une machine, d'un porte-outil, d'axes de déplacement X et Z, d'une table de travail rotative, d'un axe de fraisage B, d'un pupitre de commande, d'un convoyeur à copeaux automatique, d'un système de lubrification automatique, d'un système hydraulique, d'un magasin d'outils, d'un système de protection, d'un système de commande électronique et d'un boîtier de commande électronique. La machine-outil peut être équipée d'un dispositif de réglage d'outils intégré permettant un changement d'outils automatique, un usinage automatisé, une amélioration de la qualité d'usinage et une réduction des coûts d'exploitation. |
Présentation de l'établi
L'établi est fabriqué en fonte grise HT300 monobloc, recuite et détendu avant usinage de précision. Sa structure, composée de nervures radiales et annulaires, présente un diamètre de 1800 mm et une épaisseur et une rigidité optimales. Il est équipé en standard d'un mandrin manuel à quatre mors et sa surface de travail comporte 20 rainures en T radiales de 22 mm pour le positionnement et le serrage des pièces.
L'entraînement principal de l'établi utilise un moteur, un réducteur et une grande couronne dentée pour assurer sa rotation. Lors de la rotation, le moteur entraîne un réducteur à deux vitesses par courroie, ce qui actionne le pignon et, par conséquent, la couronne dentée. Le guidage de l'établi est assuré par un système à rouleaux, caractérisé par une capacité de charge élevée, un faible coefficient de frottement, une grande stabilité et une maintenance aisée. La lubrification des paliers de la broche, du système de guidage et du réducteur est assurée par un système hydraulique indépendant, équipé d'un refroidisseur d'huile qui maintient la température de l'huile dans la plage définie, garantissant ainsi la précision de fonctionnement de l'établi.
Service après-vente fiable pour votre tour CNC VTL-200A
CNC Yangsen s'engage à assurer un service après-vente professionnel pour chaque installation de VTL-200A. Nous garantissons des performances constantes et un temps d'arrêt minimal pour votre tour vertical CNC haute rigidité. Notre assistance comprend :

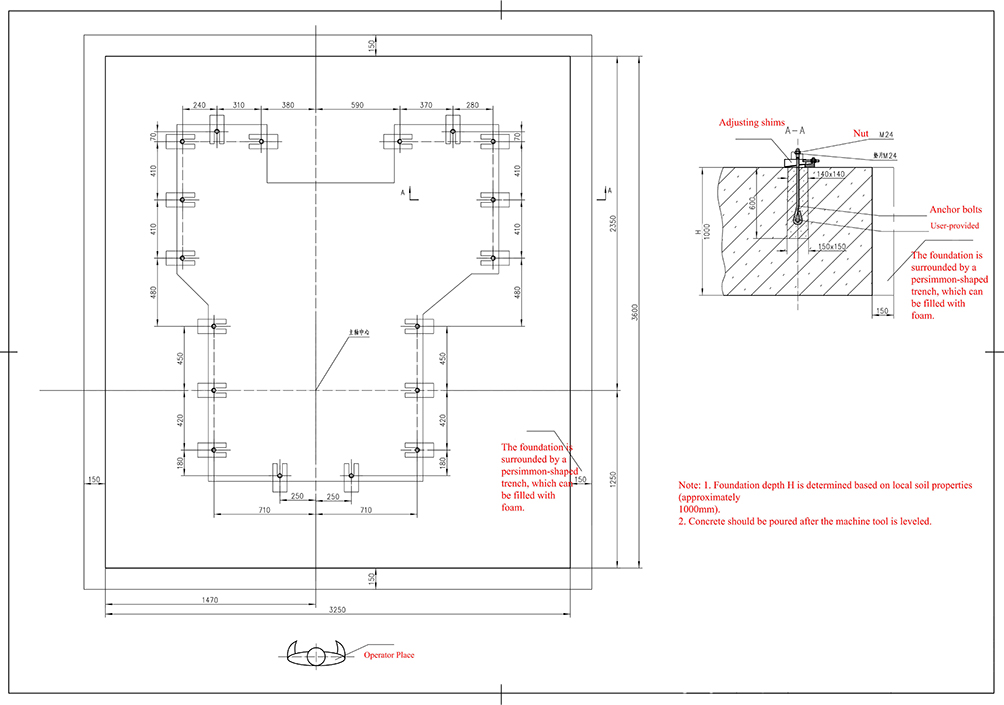

Plans de fondation personnalisés : Recevez des plans de fondation précis, adaptés à votre atelier, garantissant une stabilité et un alignement optimaux des machines.

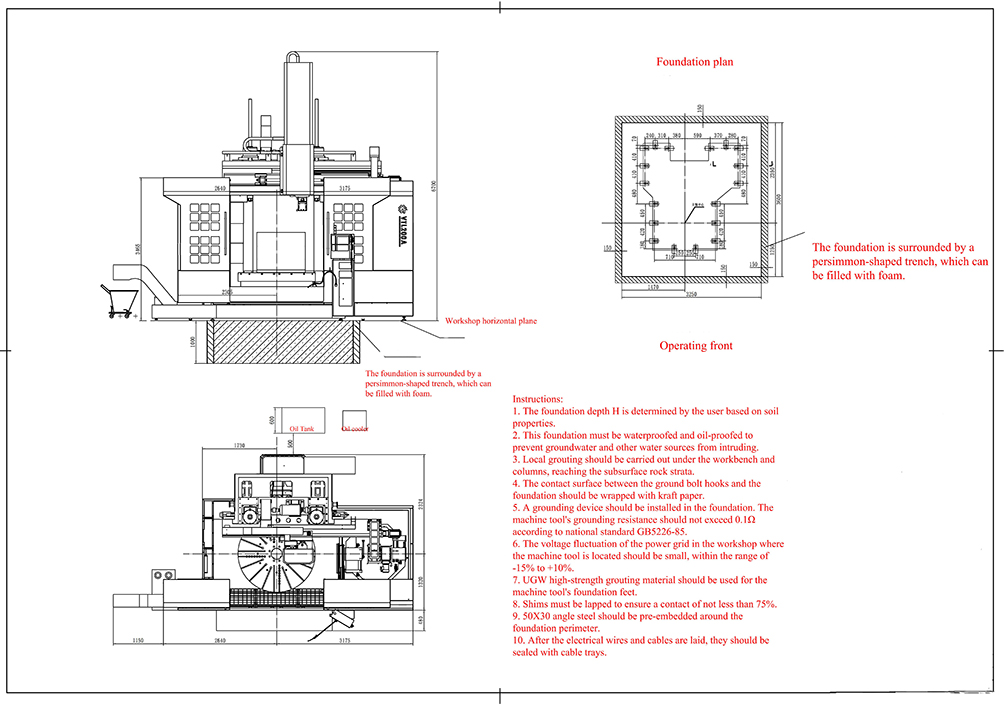

Dimensions détaillées des équipements : Dessins dimensionnels précis pour l’expédition, l’installation et l’aménagement de l’espace, simplifiant la logistique et la mise en place.
Assistance technique spécialisée : Nos ingénieurs expérimentés vous guident dans l'installation, le calibrage et la maintenance courante de vos machines afin d'optimiser leur efficacité opérationnelle.
Collaborer avec CNC Yangsen, c'est bien plus qu'acquérir un tour haute performance : c'est bénéficier d'un soutien technique continu et d'un partenaire de confiance pour la réussite de votre production.
Paramètres technologiques clés
| Article | unité | Spécification | |
| Paramètres principaux | Diamètre de l'établi | mm | 1800 |
| Diamètre de rotation maximal | mm | 2100 | |
| diamètre de tournage maximal | mm | 2000 | |
| Hauteur maximale de la pièce | mm | 1800 | |
| Poids maximal de la pièce | Kg | 10000 | |
| Couple maximal de la table de travail | N．m | 22500 | |
| Boîte de roue dentée principale | Plage de vitesse de broche | r/min | 1,5-200 |
| Engrenage de changement de vitesse d'établi | bloc | Deux vitesses infinies | |
| Puissance de sortie du moteur principal | Note de 30 minutes | kW | 45 |
| Évaluation continue | kW | 37 | |
| Oreiller de glissement | Dimensions de la section transversale du corps du bélier | mm×mm | ☑220X220 |
| Course de l'axe X | mm | -100～+1650 | |
| Course de l'axe Z | mm | 1200 | |
| Beam | Déplacement de la traverse | mm | 1200 (6X200) |
| vitesse d'avance | vitesse d'avance de coupe | mm/tour | 0,2 ~ 1000 mm/min |
| Vitesse d'alimentation rapide | mm/min | 6000 | |
| porte-outil | porte-outil simple | 1 | |
| Taille de la barre d'outils de rotation | mm×mm | 32×32 | |
| Magazine d'outils | Broche de type T | Nombre d'outils | 8 |
| Whuit | Poids total de la machine-outil | Kg | Environ 39 500 |
| Ssystème | modèle d'appareil CNC | FANUC oi TF | |
| MachineAapparence | Longueur × Largeur × Hauteur | mm×mm×mm | 6700x4250x |
| 6500 | |||
| Ttotal Eélectricité Ssource | Tension | V | AC380 |
| plage de fluctuation de tension | -10 jusqu'à 10% | ||
| fréquence | Hz | 50±1 | |
| Puissance totale | kW | 60 | |
| Source d'alimentation totale | Moteur principal | kW | 37/45 |
| Moteur hydraulique | kW | 2.2 | |
| moteur de pompe de refroidissement | kW | 0,75 | |
| servomoteur de l'axe X | Nm | 22 | |
| servomoteur de l'axe Z | Nm | 22 | |
| moteur de levage | kW | 6.5 | |
| Unité NC | KVA | 0,05 | |
| Panneau de contrôle | KVA | 0,02 | |
| Moteur de ventilateur, lampe fluorescente, etc. | kW | 0,16 | |
| Moteur de convoyeur à copeaux | kW | 0,75 | |
| Pression du système hydraulique | MPA | 5 | |
