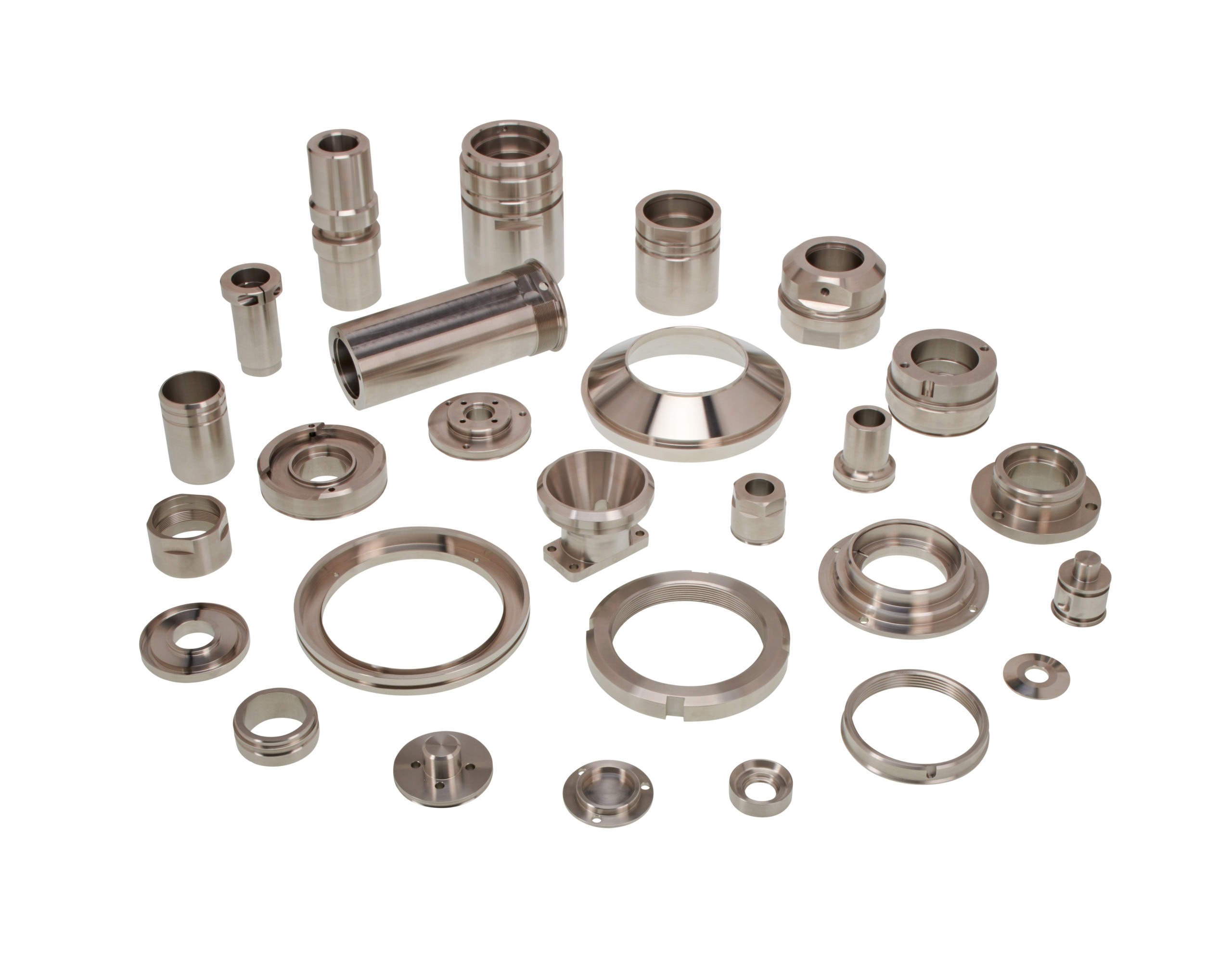

Retournez le téléphone, regardez sous un injecteur et tenez une fraise dentaire. Ces appareils sont dotés de petits axes, de broches et de manchons qui s'emboîtent parfaitement sans laisser de fissures visibles. Ces pièces ne sont ni moulées en masse ni fabriquées à la main.
Elles sont produites à l'aide de tours à commande numérique qui font tourner des tiges de métal ou de plastique à très grande vitesse avec des outils tranchants qui découpent de fines couches jusqu'à obtenir la forme souhaitée.
C'est ce qu'on appelle le tournage de précision CNC, et sans lui, toutes les industries de haute technologie seraient paralysées. Vous trouverez ci-dessous un guide expliquant son fonctionnement et pourquoi, d'un point de vue fonctionnel, il est essentiel de l'utiliser lorsque vous avez besoin de pièces tournées présentant régulièrement des tolérances serrées.
Le tournage est un concept simple. L'enlèvement de matière se fait en serrant une tige ronde avec une pince et en la faisant tourner autour de la broche, puis en déplaçant un outil coupant monopointe tout au long de la rotation. Le résultat est un cylindre, un cône ou une rainure ressemblant à la trajectoire de l'outil.
CNC (commande numérique par ordinateur), signifie que chaque mouvement est contrôlé par un programme enregistré dans la mémoire de la machine. Une fois le code validé, le tour répète le cycle, sans intervention humaine.
Le fraisage n'est pas un procédé de fraisage, car la pièce reste inchangée, mais l'outil tourne. Le tournage laisse l'outil lisse et la pièce en mouvement, ce qui explique sa prédilection pour les arbres, les filetages et la plupart des pièces rondes.
La précision signifie que la taille de la pièce reste dans une fourchette souvent inférieure à la largeur d'un cheveu humain. Une précision courante est de plus ou moins 0,0005 pouce.
La rugosité de surface est maintenue à l'échelle du micropouce, et chaque rainure, rayon et filetage part du même point sur les pièces 1 et 10 000. Les systèmes CNC atteignent ce niveau grâce à des servomoteurs déplaçant l'outil sur des glissières à vis à billes, avec un retour d'information provenant de règles en verre ou de codeurs rotatifs.
Le travail commence lorsqu'un ingénieur ouvre un logiciel de CAO et dessine la pièce en trois dimensions. Chaque trou, filetage et chanfrein est entièrement défini.
Le modèle contient également des notes de tolérance, des symboles d'état de surface et des indications de matériaux. Ce fichier unique devient la référence principale pour chaque étape suivante.
Une machine ne peut pas démarrer à partir du fichier CAO. Le logiciel de FAO lit le modèle et demande à l'utilisateur de sélectionner les outils, les vitesses et les profondeurs de coupe. Le code G, une liste de coordonnées et de commandes, est ensuite écrit par le logiciel. Une ligne standard consisterait à régler la tourelle sur X0,250 Z-0,500 avec une avance de 0,004 pouce par tour.
Ce code est modifié par les post-processeurs en fonction du modèle spécifique de la machine afin que les vitesses de broche, les commandes de liquide de refroidissement et les emplacements de changement d'outil soient au format du générateur.
Le technicien installateur choisit la machine adaptée à la tâche. Un tour à deux axes gère les arbres simples. Un centre de tournage avec outils motorisés et mouvement sur l'axe Y permet d'ajouter des méplats et des trous transversaux en un seul serrage.
Les tours à tourillon maintiennent les pièces longues et fines grâce à une douille de guidage, permettant ainsi le déplacement de la matière tandis que la broche reste immobile. Une fois la machine choisie, l'opérateur charge la barre par l'alésage de la broche et installe les outils dans la tourelle. Chaque outil est relié à une référence commune, permettant ainsi à la machine de localiser sa pointe dans l'espace.

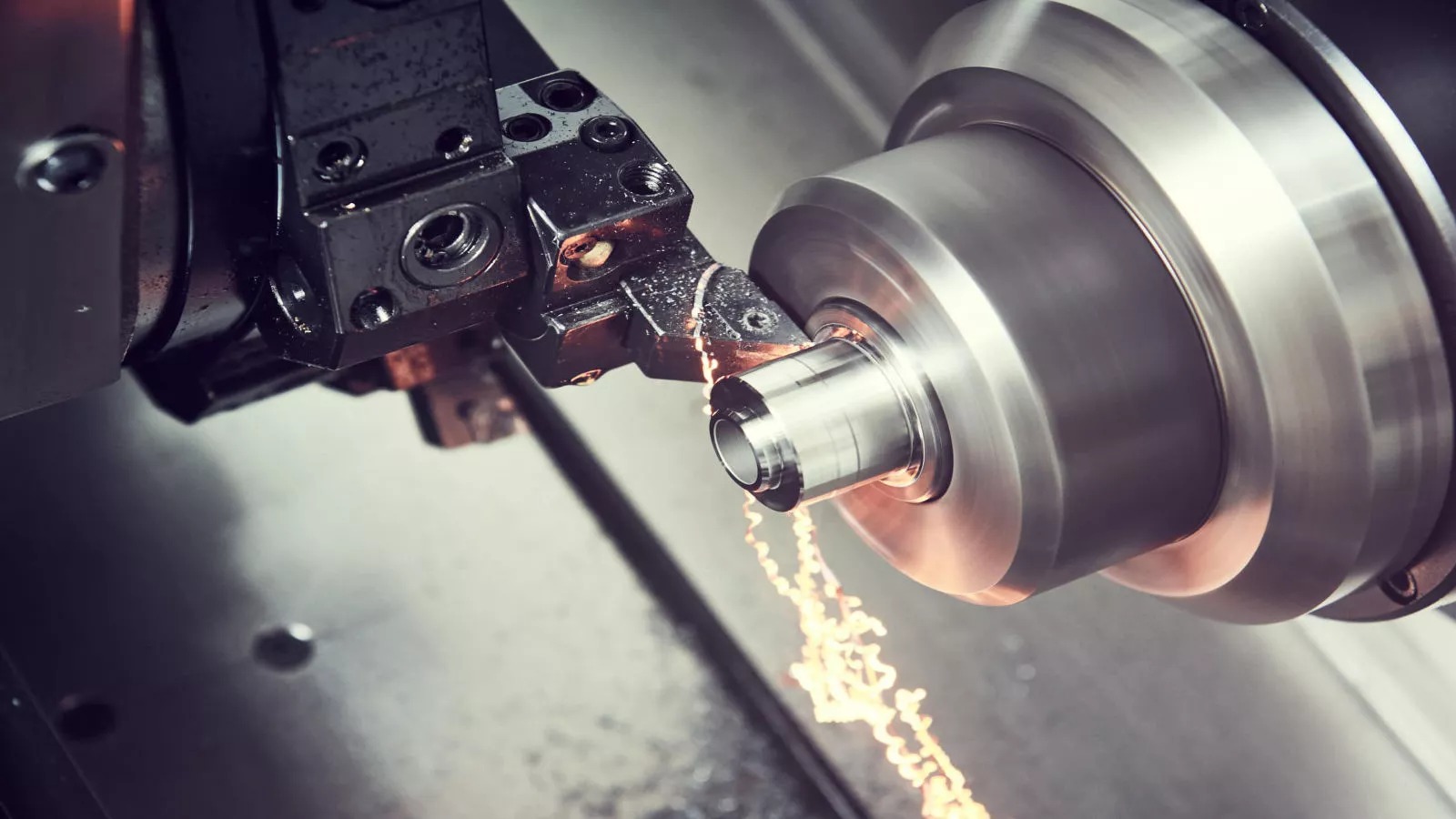

Le programme CNC démarre et la broche accélère jusqu'à la vitesse programmée. La tourelle indexe le premier outil, le déplace vers la face de la pièce et effectue une coupe légère pour créer un départ propre.
Ensuite, l'outil se déplace vers le diamètre extérieur et enlève de la matière par passes pouvant atteindre seulement 0,005 pouce de profondeur. Les outils à rainurer creusent des fentes pour joints toriques, les outils à fileter forment des filetages de 4 à 40 UNF, et les outils motorisés percent des trous transversaux sans déplacer la pièce vers une autre machine.
Le liquide de refroidissement inonde la zone de coupe pour évacuer la chaleur et les copeaux. Le cycle complet peut être réalisé en moins d'une minute pour des broches simples ou durer vingt minutes pour des implants médicaux complexes.
À la fin du cycle, la pièce est encore chaude. L'opérateur la retire, la laisse refroidir à température ambiante, puis vérifie les dimensions critiques.
Un micromètre de 0 à 1 pouce vérifie le diamètre, une MMT mesure le pas du filetage et un comparateur optique projette le profil sur un écran pour confirmer les rayons. Si une valeur mesurée s'approche de la limite de tolérance, l'opérateur ajuste le décalage de l'outil dans la commande et lance la pièce suivante. Ce circuit fermé assure la stabilité du processus pendant toute la durée de la production.
Un tour à deux axes déplace l'outil en X et en Z. Il effectue le dressage, le tournage et le perçage le long de l'axe central. Ces machines sont économiques, rapides à installer et produisent des milliers de raccords hydrauliques et d'arbres de moteur chaque jour.
L'outillage motorisé fait référence au fait que la tourelle est dotée de petits moteurs qui font tourner les fraises, les tarauds et les forets.
Au lieu de transporter la pièce vers une fraiseuse, le tour façonne un méplat, la fraiseuse creuse une rainure de clavette ou le taraud un trou transversal, la broche restant serrée sur la pièce. Un seul réglage permet un gain de temps considérable et la précision de positionnement est maintenue à 0,0002 pouce près.
A tour 3 axes Ajoute un chariot sur l'axe Y pour permettre à l'outil de se décentrer. Une machine 4 axes ajoute une seconde broche, ou une contre-broche, pour saisir la pièce depuis la broche principale et usiner l'arrière.
Un système 5 axes incline l'outil ou la pièce pour réaliser des trous inclinés ou des formes sculptées. Ces options suppriment des opérations qui nécessitaient auparavant trois machines distinctes.
Les tours suisses font passer la barre par une douille de guidage ajustée, située à seulement quelques millimètres de la zone de coupe. La poupée fixe coulisse d'avant en arrière, de sorte que la matière se déplace à la place de l'outil.
Cette configuration empêche les vis longues et fines de se tordre et permet des coupes importantes sur des diamètres aussi petits que 0,010 pouce. Les horlogers et les fournisseurs de vis médicales font confiance aux machines suisses pour des séries atteignant des quantités à six chiffres.

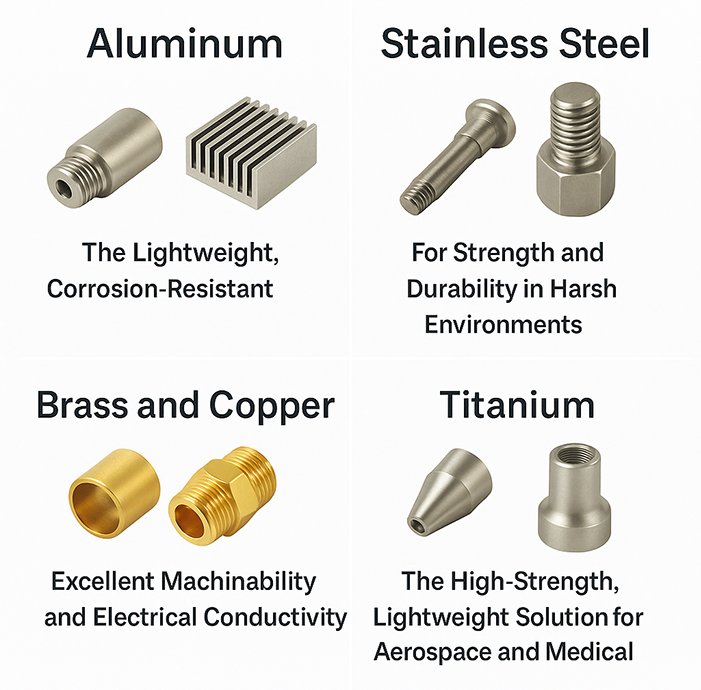

L'aluminium 6061-T6 s'écaille proprement et supporte un régime élevé, ce qui réduit les temps de cycle. Il pèse un tiers du poids de l'acier et permet de fabriquer des dissipateurs thermiques, des pièces de drone et des supports de caméra.
L'acier inoxydable 303 et 316L résiste à l'eau salée et aux cycles de stérilisation. Les outils chirurgicaux et les accessoires de qualité alimentaire tournent parfaitement grâce à des plaquettes en carbure tranchantes et à un liquide de refroidissement abondant.
Le décolletage du laiton 360° est réalisé à grande vitesse et produit une finition brillante. Le cuivre 101 est si conducteur que les broches des connecteurs tournent à partir de tiges au lieu d'être estampées.
Le Ti-6Al-4V est léger, mais supporte des charges élevées. La chaleur constitue un défi, ce qui oblige les machines à fonctionner à des vitesses superficielles plus faibles et avec un liquide de refroidissement à haute pression. Les articulations de hanche et les entretoises de turbine sont des pièces courantes.
L'Inconel 718 conserve sa résistance à 600 °C (1 200 °F), ce qui explique son utilisation dans les moteurs à réaction pour les joints et les bossages. Ces alliages s'écrouissent rapidement ; les outils nécessitent donc une géométrie positive et un engagement constant.
Les machines Delrin aiment le laiton doux et résistent à l'usure, de sorte que les engrenages et les roues de pompe tournent à partir de tiges sur des tours standard.
Le PEEK supporte la vapeur à 250 °C et les cycles répétés en autoclave. Les instruments dentaires et les implants rachidiens sont souvent fabriqués à partir d'une tige en PEEK.
Le PTFE se transforme en sièges de soupape et en joints pour les conduites de fluides corrosifs. Sa souplesse permet d'éviter les entailles grâce à des outils tranchants et des coupes légères.
Le nylon absorbe l'humidité ; les tolérances doivent donc permettre sa croissance. L'ABS est usiné proprement et fabrique des boîtiers prototypes qui s'emboîtent parfaitement.
Une fois le programme et les décalages verrouillés, chaque pièce sort de la machine dans la même bande étroite. Cette répétabilité permet aux lignes d'assemblage en aval de fonctionner sans ajustement manuel.
Les embarreurs maintiennent des barres de douze pieds et les poussent automatiquement dans la broche. Les machines fonctionnent toute la nuit avec un seul opérateur. Un centre de tournage peut terminer un connecteur en laiton toutes les vingt secondes pendant des semaines.
Les géométries de plaquettes modernes permettent des finitions aussi lisses que 8 micro-pouces Ra sur l'acier. Les outils motorisés découpent des trous transversaux et des fentes, évitant ainsi l'utilisation d'un second dispositif de fixation.
Des plastiques souples aux superalliages de nickel, la même machine gère le travail une fois que les vitesses, les avances et les revêtements d'outils appropriés sont choisis.
Le logiciel FAO imbrique les pièces dans la longueur de la barre et minimise les chutes de copeaux. Les copeaux tombent sur les convoyeurs et retournent au recycleur, limitant ainsi les pertes de matière.
Les arbres de turbine, les pistons d'actionneur et les raccords hydrauliques sont fabriqués en Inconel et en Ti-6Al-4V. Chaque pièce est livrée avec des certificats de matériaux complets et des rapports d'inspection conformes à la norme AS9100.
Les vis osseuses, les piliers dentaires et les embases de cathéter nécessitent des filetages mesurés au dixième de millième. Des tours suisses découpent ces formes à partir d'acier inoxydable de qualité implantaire et de tiges en PEEK dans des salles blanches de classe 8.
Les injecteurs de carburant, les axes des capteurs ABS et les entretoises de turbocompresseur sont fabriqués en acier trempé et en aluminium. Les fournisseurs livrent des millions de pièces par an avec des valeurs CpK supérieures à 1,67.
Les rouleaux de convoyeurs, les tiroirs de vannes pneumatiques et les articulations de robots sont fabriqués à partir de barres. Le tournage de précision assure la concentricité des portées de roulement, assurant ainsi un fonctionnement silencieux des moteurs.
Demandez si l'atelier utilise des centres de tournage multiaxes avec outillage motorisé et mouvement sur l'axe Y. Vérifiez la présence de machines suisses si vos pièces sont longues et petites. Un atelier qui investit dans de nouveaux entraînements de broche et des embarreurs montre qu'il est prêt pour le volume.
Recherchez au minimum la certification ISO 9001:2015. Les travaux aéronautiques requièrent les certifications AS9100 et NADCAP. Demandez à consulter le programme d'étalonnage de la MMT et les dossiers de formation des opérateurs.
Un fournisseur qui usine déjà l'acier inoxydable 17-4 PH pour les instruments chirurgicaux connaît les fournisseurs d'outillage et les astuces de contrôle des copeaux. Cela raccourcit votre courbe d'apprentissage et réduit les risques.
Les bons ateliers examinent vos impressions et suggèrent de modifier légèrement le rayon ou de réduire les tailles de stock pour réaliser des économies. Ils devraient proposer des prototypes en quelques jours et partager une vidéo du premier tirage pour vous permettre de voir les résultats.
Des capteurs surveillent la charge de la broche, l'usure de l'outil et la température. Les algorithmes apprennent ces schémas et arrêtent le cycle juste avant la rupture de l'outil. Ces mêmes données optimisent les avances, réduisant ainsi les temps de cycle de quelques secondes sur chaque pièce.
Les robots chargent les barres brutes et déchargent les pièces finies dans des bacs. Les systèmes de vision détectent les fils manquants et éjectent automatiquement les chutes. Dans les régions à hauts salaires, les ateliers fonctionnent sans personnel pendant des week-ends entiers.
Une tête de revêtement laser fabrique une bride sur un arbre, puis le tour découpe le diamètre extérieur à la dimension finale. Une seule machine assure les deux tâches et permet de gagner des semaines de délai.
Des collecteurs de brouillard empêchent l'huile de se disperser dans l'air. Des centrifugeuses à copeaux renvoient le liquide de refroidissement dans le carter pour le réutiliser. Des variateurs de fréquence coupent l'alimentation lorsque la charge au ralenti diminue. Ces mesures réduisent les coûts et contribuent au respect des nouvelles réglementations environnementales.
Le tournage de précision CNC transforme des barres brutes en composants essentiels pouvant être intégrés à des téléphones, des réacteurs et même du matériel chirurgical. La commande informatisée, les tourelles multiaxes et l'outillage motorisé offrent des tolérances au dix millième de millième, et les embarreurs assurent le fonctionnement des broches pendant la nuit.
Les dissipateurs thermiques en aluminium, les vis osseuses en titane et les entretoises de turbine en Inconel sont tout aussi faciles à façonner. Un modèle CAO clair est la première étape vers la réussite, suivie d'un atelier de qualité et, enfin, de données d'inspection validant chaque dimension.
Avec l'intégration de l'IA, de la robotique et des systèmes hybrides dans les flux de travail, la technologie deviendra de plus en plus rapide et écologique. Le tournage de précision CNC représente le chemin le plus court entre l'idée et le produit lorsque des pièces de précision (rondes) sont requises et doivent toujours être exactes.
