Vous avez sûrement déjà vu une machine au moins aussi grande que votre table de salon, sur laquelle une automobile pourrait être posée, et l'avoir vue découper du métal avec le calme et l'audace d'un peintre dessinant un croquis au crayon. Ce cliché illustre parfaitement ce qu'est l'usinage CNC (commande numérique par ordinateur) de grande taille. Alors que les pièces usinées dans les ateliers CNC classiques peuvent être vues du creux de la main, dans certains secteurs, les composants se mesurent en mètres et non en millimètres.
Les sous-sections ci-dessous expliquent comment les magasins obtiennent des coupes précises, les machines qu'ils utilisent et les dangers d'une mauvaise décision en se basant sur de nombreuses options, ce qui peut entraîner des erreurs coûteuses. Qu'il s'agisse de fraiseuses à portique ou de laser trackers portables, cet ouvrage va droit au but sans submerger le lecteur de termes trop complexes.
« Grand » est une cible mouvante. Un centre d'usinage avec une table de 1 m × 2 m paraît immense dans un atelier d'outillage, mais il paraît modeste à côté d'une fraiseuse à pont roulant de 20 m sur rail. Dans l'industrie, on définit souvent les grandes pièces comme tout ce qui dépasse la norme ISO 40 pour les changeurs d'outils ou qui est plus lourd que la capacité de levage d'un chariot élévateur. Voici quelques repères pratiques :
● Longueur de table supérieure à 3 m ou espacement colonne à colonne supérieur à 2 m
● Course de l'axe Z supérieure à 1 m
● Poids de la pièce nécessitant un pont roulant et non un transpalette
Les centres d'usinage traditionnels reposent sur des bâtis en fonte et une zone de travail en forme de boîte. Les grandes machines CNC étendent cette architecture. Les colonnes peuvent se déplacer sur des rails intégrés dans l'atelier, tandis que les traverses montent et descendent pour dégager des pièces de hauteurs variables. La dérive thermique augmente avec la longueur ; les routines de compensation deviennent donc intégrées au réglage quotidien, et non plus optionnelles. Les vitesses d'avance diminuent pour limiter les vibrations, et les porte-outils s'allongent pour atteindre les poches profondes sans écraser le nez de broche.
Usinage CNC de grande taille L'enlèvement de matière se fait toujours avec des fraises rotatives ou alternatives. Un contrôleur pilote les moteurs des axes. Le code G indique à la machine les accélérations, décélérations et contrôles de décalage. Le mouvement multiaxes (trois, quatre, cinq, voire sept axes) permet à la perceuse d'atteindre des angles complexes avec une seule configuration. Le changement d'échelle implique que le moindre faux pas s'amplifie à l'échelle de la surface de travail ; les opérateurs utilisent donc des sondes et des capteurs pour maintenir la fraise sur sa trajectoire.
Il est parfois utile de prendre du recul et de comparer d'un coup d'œil les machines grand format les plus courantes. Le tableau ci-dessous met en évidence l'enveloppe de travail de chaque type, ses principaux atouts et les tâches pour lesquelles il offre généralement les meilleurs résultats.
Type de machine | Enveloppe de travail typique (L × l × H) | Principaux points forts | Applications courantes |
Moulin à portique/pont | 3 – 20 m × 2 – 6 m × 1 – 3 m | Gère des pièces très larges en une seule configuration ; options de tête flexibles | Longerons d'ailes d'avion, moyeux d'éoliennes et grands moules |
Aléseuse horizontale à plancher | 5 – 30 m × 2 – 4 m × 2 – 6 m | Forage et dressage de trous profonds ; tables rotatives pour pièces moulées lourdes | Carters de turbine, blocs moteurs et collecteurs hydrauliques |
Centre de tournage à banc long | Ø 0,5 – 4 m × longueur 3 – 12 m | Support rigide pour arbres ; outillage motorisé pour rainures et méplats | Arbres de transmission, moyeux d'hélice, essieux ferroviaires |
Fraiseuse-tourneuse polyvalente | 2 – 10 m × 1 – 3 m × 1 – 3 m | Combine le fraisage et le tournage ; moins de transferts de pièces | Structures satellites, corps de vannes complexes |
Grande rectifieuse de surface | 1 – 6 m × 0,5 – 3 m × 0,5 – 1 m | Permet d'obtenir une planéité et une finition parfaites sur des matériaux durs | Plateaux de presse, bancs de machines-outils, plaques de blindage |

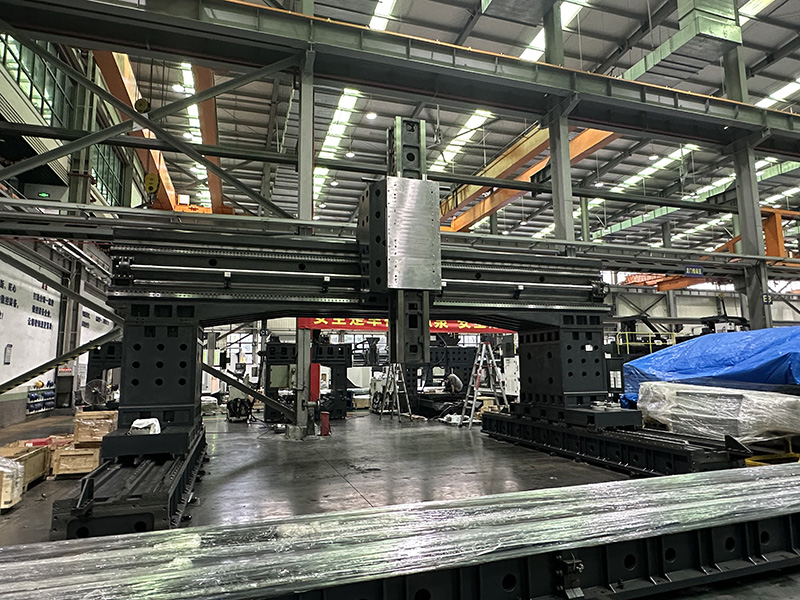

Imaginez un pont roulant stationné au-dessus d'un bâti de machine. La traverse, le portique, porte une tête de fraisage qui effectue un mouvement de va-et-vient. Des rails de chaque côté guident le portique tandis que d'imposantes vis à billes ou des entraînements à crémaillère le poussent. De nombreuses fraiseuses à portique sont compatibles avec des têtes interchangeables : broches à grande vitesse pour l'aluminium, têtes de taillage d'engrenages pour les carters de transmission et fixations à angle droit pour les parois latérales profondes. Certains modèles sont même équipés de têtes additives pour des cycles hybrides de fabrication et de découpe.
Aléseuse horizontale, souvent abrégé en HBM, fait tourner une longue barre alignée avec le sol. La barre coulisse dans et hors de la poupée fixe pour percer, aléser ou surfaçage sans repositionner la pièce. Les grandes machines HBM sont équipées de tables rotatives capables de traiter des pièces forgées de 30 tonnes. Des échelles DRO extra-longues suivent les mouvements avec une résolution submicronique, transformant les coupes lentes et lourdes en caractéristiques de précision.
Lorsqu'un arbre atteint six mètres de long, les tours standard fléchissent sous la charge. Les centres de tournage haute performance utilisent des poupées doubles, des lunettes et des contre-pointes renforcées par des paliers hydrostatiques. Nombre d'entre eux ajoutent des tourelles à outils tournants ou des broches de fraisage, combinant tournage et fraisage en un seul cycle. Les axes de rotation (C et B) indexent la pièce afin que les fraises atteignent les rainures de clavette ou les rainures de graissage sans réglage secondaire.
Les pinces, étaux et mandrins évoluent avec la plateforme. Les blocs de serrage modulaires se boulonnent aux rainures en T et se reconfigurent rapidement. Le serrage hydraulique permet d'économiser de l'énergie, là où 60 boulons nécessiteraient une demi-journée de travail à la clé. Pour stopper les vibrations, les machinistes glissent des barres remplies de tungstène dans les outils d'alésage, modifiant légèrement la masse et atténuant les vibrations.
Les gros travaux commencent généralement par un surfaçage, qui consiste à raboter le dessus pour établir une référence nette. La gamme de fraises va des fraises à coquille de 200 mm aux fraises à la volée de 400 mm. Les passes de contournage sont suivies de la gravure des arêtes et des nervures. Des poches sont ensuite réalisées, souvent trois ou quatre fois plus profondes que le diamètre de l'outil. Des rallonges extra-longues maintiennent les queues à l'écart des parois ; chaque centimètre supplémentaire augmente le fouettement, ce qui permet de maintenir des vitesses de broche modérées. Les passes de finition redressent les surfaces et respectent des exigences telles que Ra 1,6 µm.
Les pièces forgées brutes arrivent avec une calamine et un angle de dépouille. Les outils d'ébauche les arasent en une multitude de copeaux, laissant une épaisseur de 3 à 5 mm. Les plaquettes carbure à coupe positive coupent plus librement et à plus basse température, ce qui réduit les cycles lors des étapes ultérieures de redressage thermique. Les outils de finition permettent ensuite d'obtenir des diamètres à ± 0,02 mm, une marge plus étroite que celle généralement attendue pour des pièces de la taille d'un poteau téléphonique.
Certaines poutres aérospatiales nécessitent des passages de lubrification de plusieurs mètres de long. Les forets à canon, les forets à éjecteur et les forets BTA sont adaptés à cette tâche. L'arrosage par la broche évacue les copeaux afin qu'ils ne se soudent pas à l'intérieur du trou. Pour les filetages M60 ou supérieurs, les machines ont recours à un taraudage rigide avec porte-tarauds à découplement. Le perçage étagé préserve la durée de vie du taraud ; chaque avant-trou ouvre la voie à l'outil plus grand.
Lorsque les exigences de tolérance descendent en dessous de dix microns, les fraises passent aux rectifieuses. Ces dernières parcourent la pièce comme un ruban de soie sur une boîte cadeau. Les meules CBN rongent les couches nitrurées dures sans charge. Des contrôles de planéité sont ensuite effectués à l'aide d'autocollimateurs ou d'interféromètres laser en plusieurs points de la surface.
Certains ateliers soudent les sous-ensembles sur la table d'alésage-fraisage, puis les usinent avec la même pince. Cela permet d'économiser des levées et d'accélérer l'alignement. Après le soudage, les fraises éliminent la déformation due à la chaleur. La collaboration entre la fabrication et l'usinage est fluide lorsque les deux équipes partagent le même système de coordonnées.
Les aciers au carbone bas de gamme (A36, 1045) sont les champions des bâtis de presse, des flèches de grue, etc. Les nuances d'alliage (4140, 4340) offrent une résistance à la traction supplémentaire aux arbres soumis à une charge de torsion.
Les géants de l'aérospatiale privilégient les tôles 7050 et 7055 pour leurs longerons. Les variantes aluminium-lithium permettent de gagner du poids tout en conservant leur rigidité, idéales pour les ponts satellites.
Les collecteurs pour pétrole et gaz, taillés dans de l'acier inoxydable 17-4 PH ou duplex, résistent à la corrosion en saumure. Les aciers réfractaires (A286, Incoloy 800) sont utilisés pour l'entretien des composants internes des centrales électriques.
Le titane 6-4 offre un équilibre entre faible densité et limite d'élasticité élevée, mais sa nature collante émousse rapidement les outils. Les superalliages (Inconel 718, Hastelloy X) résistent aux flux d'échappement à 700 °C, tout en poussant les charges de broche à leur limite.
Toutes les grandes pièces ne sont pas métalliques. Les panneaux en fibre de carbone pour monocoques de voitures de course sont usinés proprement grâce à des fraises diamantées. Les revêtements en PE-UHMW pour goulottes de manutention de produits en vrac résistent à l'abrasion et glissent sur les rouleaux avec moins de bruit.
L'aluminium croît d'environ 23 µm par mètre et par °C. Sur un panneau de 10 m, une variation de 5 °C décale les trous de plus de l'épaisseur d'une feuille de papier. Les ateliers installent des systèmes de climatisation qui maintiennent la température à ± 1 °C. Lorsque cela n'est pas possible, les machines mesurent les données de référence juste avant la découpe, actualisant les décalages en temps réel.
Chaque pas du moteur parcourt une distance plus importante sur un châssis flexible. Les colonnes du portique pèsent plusieurs tonnes, mais fléchissent malgré tout sous la charge. Les concepteurs coulent du béton polymère dans les cavités, rigidifiant ainsi les pièces moulées sans nervures massives en acier. Au sol, des plots isolants isolent la machine du grondement des chariots élévateurs qui traverse le béton.
Les lasers de poursuite projettent des faisceaux sur des sphères rétroréfléchissantes pour cartographier les coordonnées d'une pièce à 0,020 mm près sur une portée de 30 m. Les bras de la MMT portable se fixent à la table et pénètrent dans les alvéoles pour des mesures en temps réel. Des palpeurs en cours de fabrication vérifient les caractéristiques entre les passes, évitant ainsi le cycle incessant de « coupe, grutage, mesure, grutage, recoupe ».
Les longerons d'aile s'étirent comme la colonne vertébrale d'une baleine en vol. L'usinage monobloc supprime les rangées de fixations, allège et limite les fissures de fatigue. Les longerons de train d'atterrissage usinés en acier 300M encaissent l'impact total de l'atterrissage ; leurs parois latérales doivent rester parallèles à une fraction de millimètre près pour éviter les vibrations latérales.
Les carters de turbines à vapeur, chacun de la taille d'une camionnette, nécessitent des brides d'accouplement plates pour retenir la pression. Les moyeux d'éoliennes pèsent 50 tonnes, mais doivent accepter des boulons de pale alignés à 0,05 mm près pour éviter les vibrations à 10 tr/min.
Les moules d'injection pour les carrosseries de camions-citernes mesurent 12 m de long. Une fraiseuse à pont contourne le profil intérieur afin que les matrices d'emboutissage forment des panneaux sans déformation. Les châssis des excavatrices, construits en tôle épaisse, voient les passes de la fraiseuse percer des trous de goupille qui maintiennent les bagues trempées du pivot du bras.
Les moyeux d'hélice, souvent en nickel-aluminium-bronze, sont issus de pièces moulées brutes, parsemées de bosses refroidies. Des tours et fraiseuses CNC les terminent en un seul serrage. Les boîtiers sous-marins des propulseurs de ROV nécessitent des rainures de joints toriques à surface miroir ; un glissement à cet endroit inonde l'électronique en quelques minutes.
Les cloisons des lanceurs combinent des poches, des nervures et des brides de dôme dans des pièces forgées monolithiques surdimensionnées. Un usinage précis leur permet de résister aux cycles cryogéniques pendant l'ascension. Les plaques de blindage des systèmes terrestres passent dans des laminoirs à colonne mobile qui usinent les fenêtres des boulons sans se déformer.
Une machine géante serre la pièce entière en une seule fois. Ce serrage unique élimine les erreurs d'empilement causées par le déplacement des pièces entre les dispositifs.
Les concepteurs assemblent des nervures, des peaux et des âmes autrefois séparées en une seule billette. Moins de soudures signifie des temps d'assemblage plus courts et moins de documents d'inspection.
Avant l'arrivée des grandes machines CNC, la finition d'une roue de turbine hydroélectrique pouvait nécessiter des mois de traçage de gabarits et de meulage manuel. Aujourd'hui, les programmeurs chargent un modèle, simulent les copeaux et laissent l'ébauche commencer la semaine même.
La commande numérique reproduit les trajectoires d'outils au micron près. La rugosité de surface reste conforme aux spécifications de la première à la cinquantième pièce, même lors des changements d'équipe.
Les prix du titane grimpent avec les cycles de la demande aéronautique. Les plaques d'aluminium de plus de 150 mm d'épaisseur peuvent nécessiter des commandes directes. Les fournisseurs facturent à la livre, mais les frais de transport augmentent lorsque les plateaux dépassent les limites du plateau du camion.
Les ateliers suivent le temps de rotation réel de la broche grâce à des compteurs intégrés. L'ébauche à 5 mm de profondeur et la finition à 0,5 mm ne coûtent pas le même prix. Les taux horaires augmentent pour couvrir l'amortissement, les salaires des opérateurs et les provisions pour maintenance.
Les plaquettes en carbure durent deux fois moins longtemps en Inconel qu'en aluminium 6061. Prévoir des arêtes neuves permet d'éviter les mauvaises surprises lors des arrêts de production. Certains ateliers utilisent des distributeurs automatiques qui enregistrent l'identifiant de chaque plaquette, reliant ainsi les données d'usure aux équipes et aux travaux.
Les pièces de grande taille nécessitent souvent une vérification par un tiers selon les normes ASME Y14.5 ou ISO 2768. Les frais de location de MMT portables et de déplacement des inspecteurs s'ajoutent à la facture. Lorsqu'un module fini dépasse 4,2 m de hauteur, des remorques surbaissées spéciales, des relevés d'itinéraire et des escortes policières sont inclus.
Vérifiez la longueur, la largeur, la hauteur de l'enveloppe de travail, la puissance de la broche, la charge maximale de la table et le nombre d'axes actifs. Un manque à l'un de ces points peut faire dérailler le programme.
La norme ISO 9001 définit les principes de base du contrôle des processus. La norme AS9100 témoigne de la rigueur de l'industrie aérospatiale. Les normes API Q1 ou Q2 prendront bientôt de l'importance dans le secteur pétrolier et gazier. Sans elles, les auditeurs remettront en question les traces documentaires.
Les photos de pièces finies en disent plus que les brochures. Demandez à consulter les données d'état de surface, les rapports d'inspection des premiers articles et les témoignages clients.
Les dates de livraison sont décalées lorsque les machines tournent à pleine capacité. Le temps de broche supplémentaire, les équipes de week-end et les dispositifs de changement rapide amortissent les pics de demande. Les retouches après-vente (lamage ou perçages supplémentaires) nécessitent également des horaires flexibles.
L'usinage CNC de grande taille offre une précision digne d'un laboratoire à des composants aussi lourds que des autobus urbains. Les fraiseuses à portique, les HBM et les tours à banc long, associés à des laser trackers et à des systèmes de climatisation, font de cet exploit une routine, ou presque. Le comportement des matériaux, les vibrations et la dérive thermique mettent encore les équipes d'ingénierie à l'épreuve. Les acheteurs avisés évaluent donc l'enveloppe, les certifications et l'expérience d'un atelier avant de s'engager.
Un audit honnête des lignes de production actuelles révèle souvent des assemblages qui pourraient être réduits à des pièces uniques et plus robustes, sous une seule broche robuste. Dans ce cas, les délais sont raccourcis, la qualité augmente et les projets avancent avec moins de stress nocturne. Pour déterminer si un usinage surdimensionné permettrait de rationaliser la prochaine production, rassemblez les plans, répertoriez les goulots d'étranglement en matière de tolérance et engagez une discussion avec un partenaire grand format reconnu.
